3.3.2　施工图设计

1.石材幕墙系统

原始建筑面板以湿贴面砖为主，自重较轻，而此次改造大面位置主要以石材幕墙为主，面板由原先的几毫米厚度的湿贴面砖改为30 mm厚花岗石，内部增加横竖钢龙骨，这意味着结构荷载要增加几倍甚至更多，而设计院要求的只能在混凝土柱处设置后置埋件的苛刻条件更是让原本普通的石材幕墙系统难度增大。混凝土柱的跨度为8500 mm，按照这样计算，横梁的弯矩会非常大，相对应的龙骨可能很大，无法满足设计院要求的结构至石材完成面200 mm的要求，经过反复推敲及领导的多次开会讨论，最终以在层间设置钢龙骨桁架形式并且在较为薄弱的混凝土横梁处增设两个抗风支座，来减小横竖龙骨的尺寸，通过计算，最终这种形式确定下来，为业主降低了成本。

2.凸窗系统和雨篷系统

第一八佰伴整个商场周围都设计有雨篷，分别分布在二层及三层位置，一层、二层基本都为凸窗系统和主要入口，所有的受力杆件均在跨度8500 mm的混凝土柱上设置后置埋件，混凝土横梁不受力，雨篷需要外挑4500 mm（无拉杆和拉索），雨篷下面为凸窗，三层位置标高达到9 m，在这一系列的苛刻条件下，通过几种方案的比较，最终确认了一种既满足荷载规范、安全的，用钢量又少，保证美观，帮业主节约成本，同时还施工方便的方案（图3-62） 。

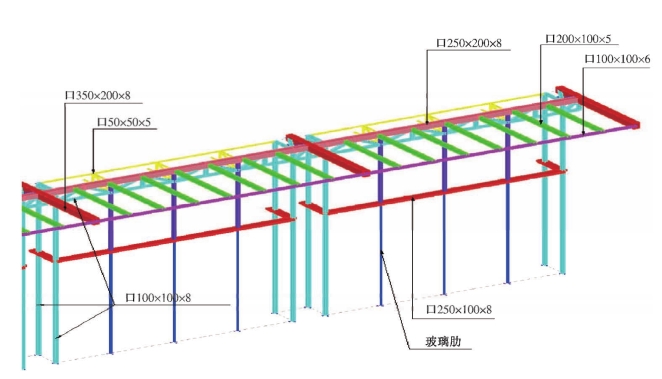

图3-62　8500 mm轴距雨篷及首层凸窗龙骨布置三维示意图
