5.3.5 技术创新
1.适用建筑幕墙原位更换施工的拉结连接技术
脚手架幕墙施工时往往都会碰到一个问题，就是最后石材面板安装时对应拉结点部位的石材受其影响无法安装，需待脚手架拆除时跟随其进度从上而下像补洞一样安装，这种安装方式普遍会存在以下两种隐患：
（1）脚手架拆除受石材安装影响，效率降低，安全隐患大。
（2）由于拉结部位石材先期预留，今后安装只有同石材大小一致的孔洞，基本无法采用常规的挂件安装，如采用挑件，则安全隐患较大。
（3）板缝精度的控制、平整度较差。
鉴于以上所述，项目部经过数次讨论及咨询后，采用了如下方式，在安装石材过程中同步替换拉结点（图5-125）。
2.埋件施工前的钢筋测探技术
本工程三层雨篷埋件（规格700 mm × 550 mm， 400 mm × 400 mm），每块埋板16个锚栓，由于后置埋件均在柱梁交界处，所在位置钢筋非常密集，埋件打孔难度很大，项目部采用钢筋探测仪先排摸主筋的位置，并在墙上画出，以便打孔时避开墙体主筋（图5-126、图5-127）。

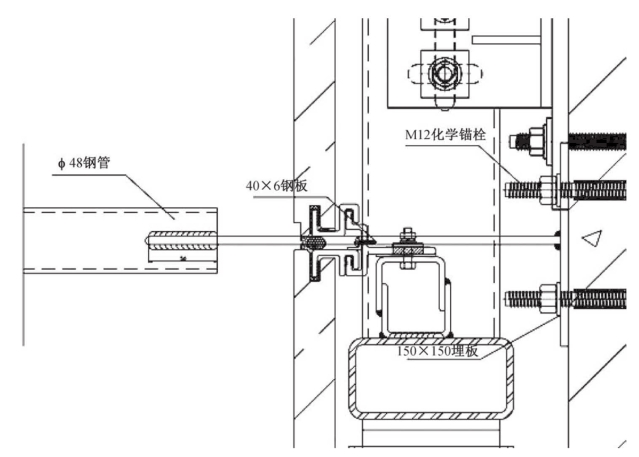

图5-125 脚手架拉结转换
图5-126 钢筋探测

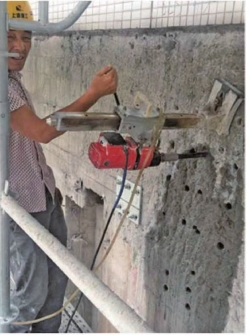

图5-127 水钻打孔
为确保打孔过程中不破坏其原有的主筋，打孔后项目施工员均会取出孔位的混凝土，检查其中是否有钢筋，以此判别此方法的可行性，经过现场数个埋件打孔观察，结果还是非常令人满意的，这个过程基本没有碰到钢筋（图5-128、图5-129） 。

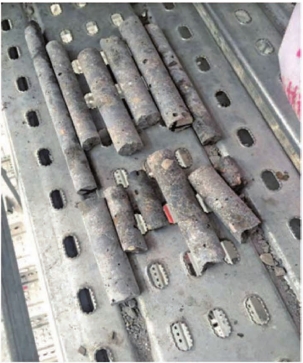

图5-128 打孔位混凝土

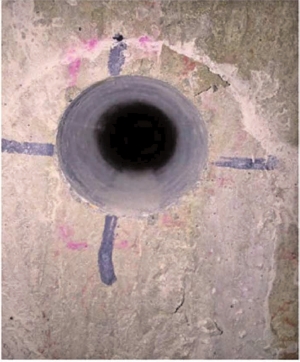

图5-129 埋筋孔洞
3.材料垂直运输设施
本工程外立面墙面基本没有窗洞，室内又是同步施工，工期又极其紧，故项目部计划在屋顶设置电动卷扬机来吊运幕墙材料，以此满足外立面施工垂直运输的要求。
根据项目施工内容，垂直运输的主要材料包括石材及铝板，大楼每层层高4.75m，裙楼高49 m。本工程电动提升高度1～49 m，石材一次起吊4块，1700 mm× 550 mm规格或2块1700 mm × 900mm规格，重量约320 kg（起重量需限制在400 kg）以下，起吊设备根据下表计算共设置7台（东面2台、南面2台、内庭1台、北面2台）（表5-15） 。

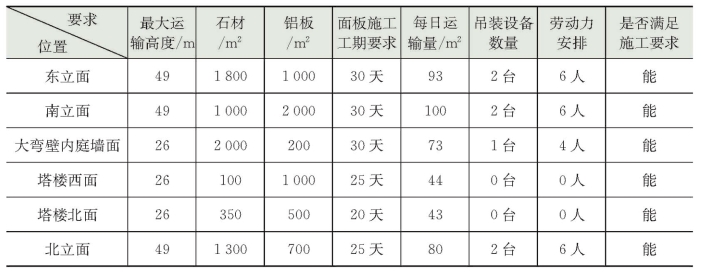

表5-15 卷扬机布置信息表
（1）优势及特点：
①在没有升降机及临边洞口的情况下大大提高了工作效率，缩短工期。
②在垂直方向上设置2根钢丝绳（导轨），防止提升过程晃动而撞到脚手架。
③为保障整个提升装置的可靠性，从最初的埋板安装至钢架焊接，均经过设计建模计算。
④卷扬机设置独立限位装置，避免卷扬机冲顶。
由于整个装置系统均是第一次大批量在项目上使用，之前类似经验又比较缺乏，故在项目初期方案编制过程中，项目部也在现场同步进行实践操作，改进优化方案，使其即便利又安全可靠。
（2）防撞措施：导向钢丝绳的设置如图5-130所示。
（3）加强措施：在女儿墙上设置钢架支座，用于安装卷扬机（图5-131） 。

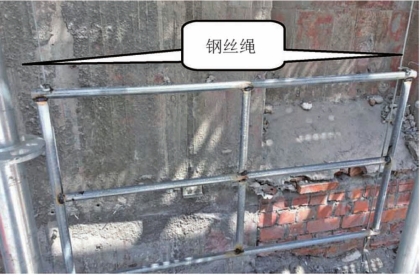

图5-130 导向钢架

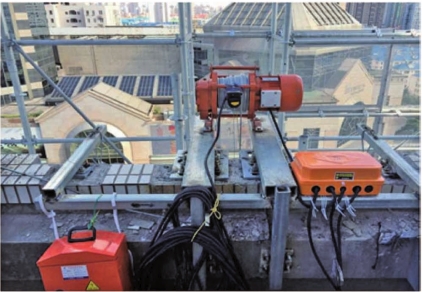

图5-131 钢架基础支座
（4）安全措施：卷扬机上设置防撞冲顶限位装置（图5-132） 。
图5-132 限位装置
4.外墙空鼓检测技术
1）检测目的
通过对塔楼及东北立面面砖墙面的检测，对于粘结质量不符合要求的部位进行修缮。
2）检测内容
（1）检测主要包括以下内容：红外热成像检测饰面砖粘结质量。对于饰面砖与粘结层之间存在的粘结缺陷，采用红外热像法进行普测，然后对可能存在的异常部位进行现场查看和敲击检测，对存在一定异议的部位进行面砖拉拔实验，结合各方面数据进行进一步的分析表面温度异常的原因。
（2）基本原理和适用条件：
①物体的红外线放射量取决于它的温度和放射率，在物质的表面上当红外线随着温度增加而达到它波长的波峰，红外线就会向外发射。
②当外墙出现问题时，在表面水泥或面砖与基层之间会出现一个很小的空间。由于这个密闭的窨室有很大的隔热能力，在有缺陷的位置从外墙表面传到建筑内部的热能会变得很少。
③通过红外成像，可以发现建筑物表面温度场的差异，根据检测来判断外墙相关的质量问题（图5-133） 。
④红外线应用有一定条件：目标必须是可以看到的，目标表面与红外成像仪之间的角度不能太小，雨天不能进行检测。

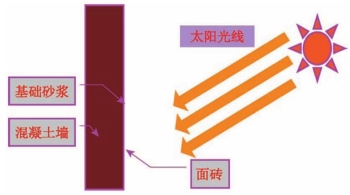

图5-133 红外测试原理图
⑤必要的配合措施：可进入邻近大楼进行红外拍照；等待阳光充足的日子，选择合适的方向和时段进行检测。
⑥如仅通过红外热成像检测存在一定漏检可能，建议结合其他检测及维护手段确保建筑物及周边安全。
5.外墙面砖修复技术
按照外墙查勘资料和修缮设计方案，以业主方提供的外墙空鼓检测报告为准，结合现场情况以及以往的经验，确定外墙修缮施工方案如下：
（1）在脚手架（高空吊篮）上，自上而下对检测报告中的部位用检查锤（图5-134）在外墙面进行敲击检查，听声音判断外墙粉刷层、面砖层空鼓的位置（方位）、空鼓面积的大小，当敲击发出清脆的“哒哒哒”声，表示没有空鼓，发出“咔咔咔”的声响为空鼓，然后用水性记号笔（非油性笔）在外墙上圈出空鼓的部位、空鼓面积的大小，方便下一工序的处理。

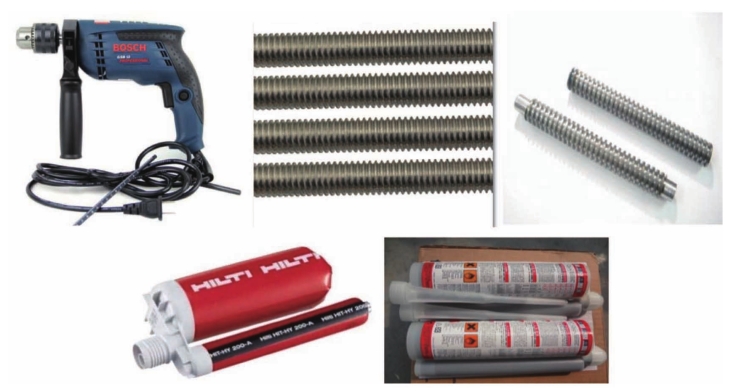

图5-134 施工机具
（2）施工人员事先准备好喜利得环氧锚固胶、不锈钢316材质的锚固钉、钻孔用的手电钻、清孔等材料与工具。
（3）在检查人员标记的部位，用手电钻十金刚石砖头钻出直径6 mm、深度70 mm的孔，严禁使用大功率冲击钻或电锤钻孔，以防冲击震动二次扩大空鼓范围，钻孔后用清孔专用钢丝刷、吹灰的专用工具。
（4）反复来回清除钻孔内的灰尘，注入喜利得锚固胶，植入锚固用316不锈钢材质的锚固钉，待锚固胶完全固化后，用瓷砖专用的勾缝剂进行勾缝封口（图5-135） 。
图5-135 施工工艺图及完工后对比
（5）修复部位使用锚固钉的数量，根据空鼓面积的大小，按水平、垂直（X轴与Y轴）方向间距布设，确保锚固钉排列布设的间距在≤300 mm的范围之内。
（6）修复后由专业清洗单位进行环保节能式清洗。
（7）在修补窗户边缘、侧面时，预先对窗户采取临时性防护措施，用20 mm厚的细木工板进行有效遮挡，以确保窗户玻璃的安全。
