5.2.5 技术创新
本工程采用BIM技术应用，以异形造型顶为例。首层中岛化妆品区域的天花吊顶为外框尺寸为6800 mm× 6800 mm的正方形，内侧由4个上凹扇形组成，个数总共14个（图5-96）。

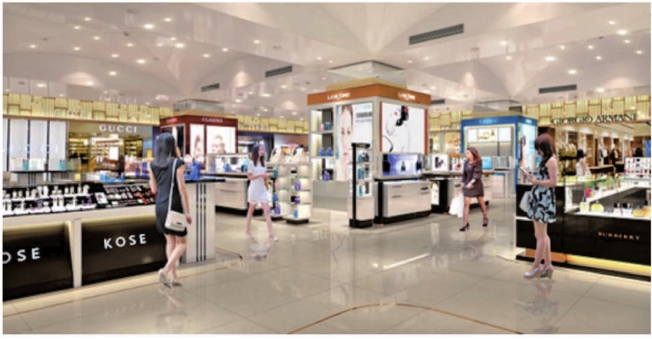

图5-96 异形天花效果图
根据效果图上显示的夭花造型来看，外框四条边及对角线均为拱形，但是大样图里只提供了一个拱形剖面，并没有更多的数据，只根据图纸没有办法进行现场施工。在与设计沟通后，确定了造型的轮廓线，尽管如此，中间形成的曲面是异形曲面，不能根据弧长或半径等常规数据来确定曲面的形式。
鉴于以上原因，室内安装部决定采用BIM技术对吊顶造型进行三维建模，一方面，使现场施工人员更直观地理解吊顶的最终造型；另一方面，为了从模型中提取需要的数据对此异形天花进行定位放样，指导现场施工。
1.建立三维模型
根据平面图和大样图，可以看出整个造型四周6800 mm边框的位置都是一个拱形，拱高为1000 mm；正方形的两条对角线也是一个拱形，拱高同样是1000 mm。根据这些数据，利用Rhino就可以建立起整个造型的轮廓线，利用三条相交边线生成曲面，得到造型吊顶的模型（图5-97、图5-98）。
2.模型数据提取
根据模型可以看到，整个天花造型可以划分为8个一样的标准段，因此进行数据分析时只要对其1/8的标准段进行分析即可。因此通过提取1/8的模型，利用数字化的数据来进行造型的定位（图5-99）。

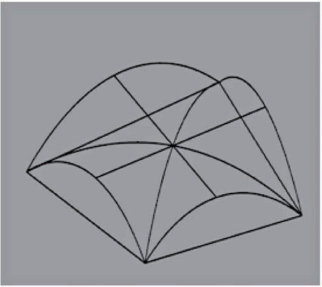

图5-97 天花造型轮廓线

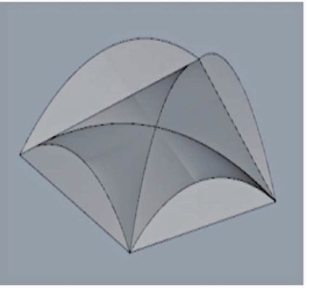

图5-98 天花曲面造型

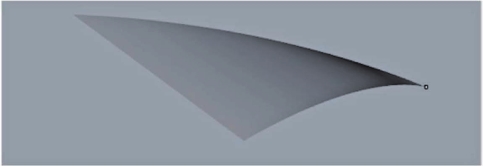

图5-99 1/8模型标准段
标准段的俯视图为边长3400 mm × 3400 mm的直角三角形，为了便于现场定位，把每条边长均分为5段，形成一个680mm×680mm的网格，这样就形成了一个轴网，若理解为一个坐标系，网格交点的X轴和Y轴坐标就有了，剩下的只要根据模型取得相应的Z轴坐标，那么在三维空间中可以把此标准段定位出来（图5-100—图5-102） 。

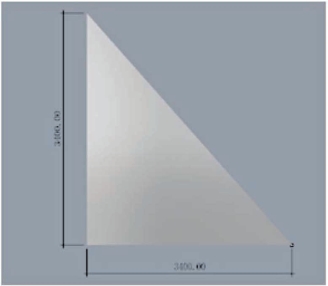

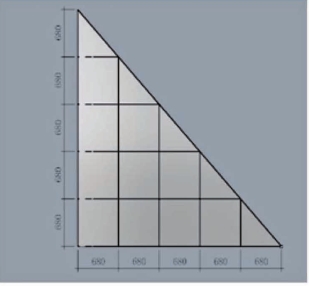

图5-100 标准段边长尺寸
图5-101 每个交点的X/Y坐标

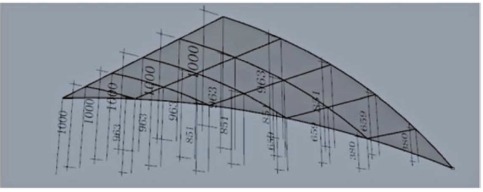

图5-102 每个交点的Z坐标
为了便于指导现场施工，将模型所得到的数据导成CAD图纸对施工员进行交底，并附上相应的三维模型图片以便于理解。
3.现场基层制作
根据模型导出的图纸可以清晰地看到，曲面在其中一个方向上的Z轴坐标相同，这样使用轻钢龙骨石膏板的传统工艺就可以进行吊顶施工。
另外通过选用阻燃板作为吊顶主框架的基层，构建出整体轮廓，弧形造型标高不变的方向采用副龙骨，便于控制造型平整度，用主龙骨作为另一个方向标高变动区域的主结构进行安装（图5-103、图5-104）。
4.石膏板吊顶施工
考虑到最终吊顶造型是个弧面，为了防止顶面开裂，在第二层石膏板与第一层石膏板之间增加一层胶水，加强两层之间的牢固度。最后根据灯具等安装点位进行开孔及局部加固，构建出整体造型顶面（图5-105、图5-106） 。

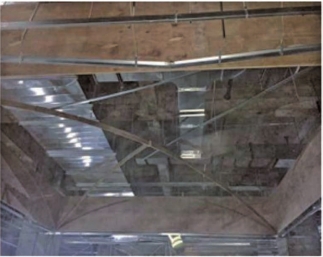

图5-103 主框架基层

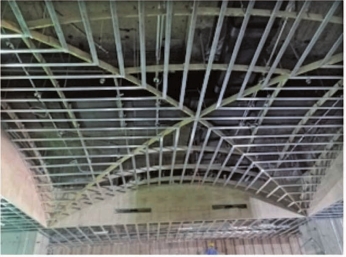

图5-104 造型天花主、副龙骨

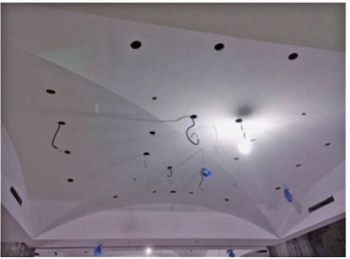

图5-105 石膏板顶面开孔

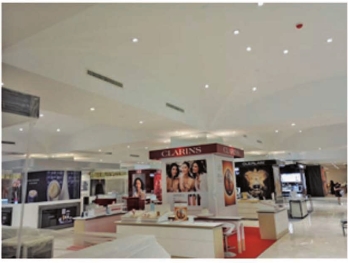

图5-106 最终顶面效果
