活塞连杆组由哪些零件组成？各有什么特点和作用？

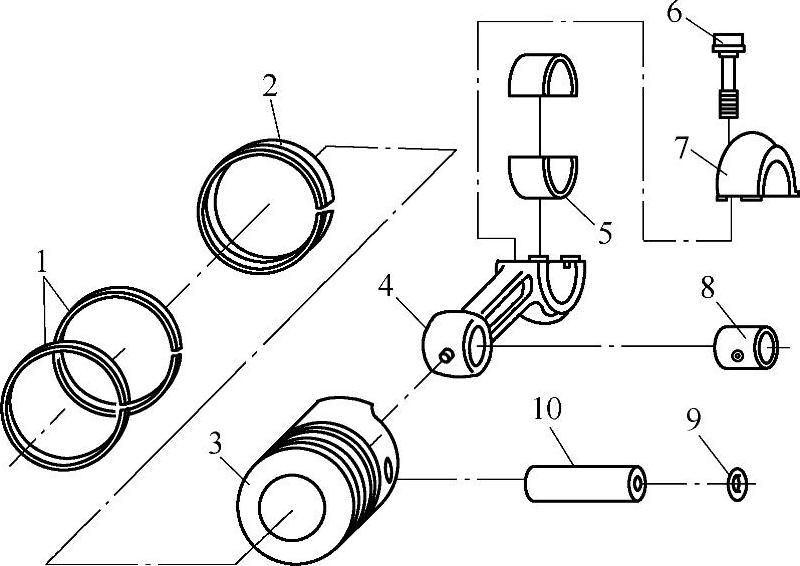

活塞连杆组由活塞、活塞环、活塞销、连杆、连杆轴瓦等组成，如图1-17所示。
图1-17 活塞连杆组
1—气环 2—油环 3—活塞 4—连杆 5—连杆轴瓦 6—连杆螺栓 7—连杆盖 8—连杆轴套 9—活塞销卡簧 10—活塞销
（1）活塞活塞的功用是承受气体压力，并通过活塞销传给连杆驱使曲轴旋转，活塞顶部还是燃烧室的组成部分。活塞在高温、高压、润滑困难的条件下工作，是柴油机中工作最繁重、条件最严酷的零件之一。活塞要有足够的刚度和强度，导热性能好，要耐高压、耐高温、耐磨损，重量轻。活塞一般都采用高强度铝合金，但在一些低速柴油机上采用高级铸铁或耐热钢。

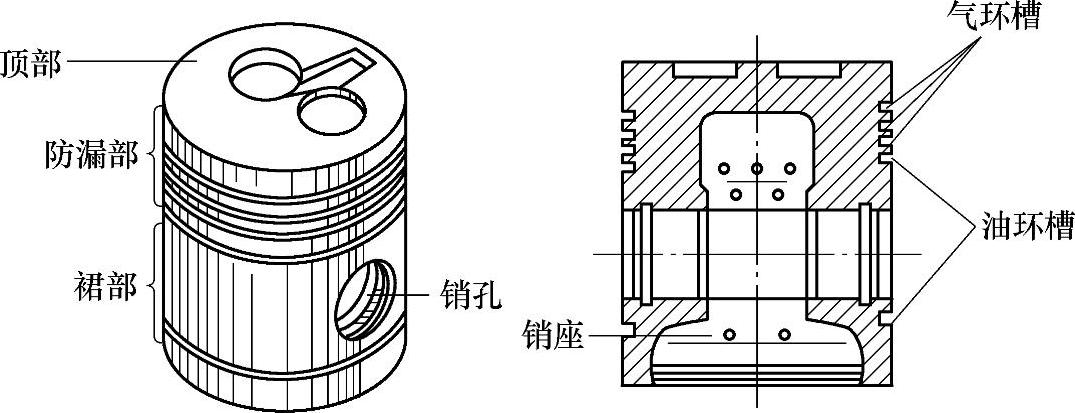

活塞的基本构造可分为三部分：活塞顶部、活塞头部和活塞裙部，如图1-18所示。
图1-18 活塞
活塞顶部承受气体压力，它是燃烧室的组成部分，其形状、位置、大小都和燃烧室的具体形式有关，都是为了满足可燃混合气形成和燃烧的要求，其顶部形状可分为四大类，平顶活塞、凸顶活塞、凹顶活塞和成型顶活塞。
平顶活塞顶部是一个平面，结构简单，制造容易，受热面积小，顶部应力分布较为均匀，一般用在汽油机上，柴油机很少采用。
凸顶活塞顶部凸起呈球顶形，其顶部强度高，起导向作用，有利于改善换气过程，二冲程汽油机常采用凸顶活塞。
凹顶活塞顶部呈凹陷形，凹坑的形状和位置必须有利于可燃混合气的燃烧，有双涡流凹坑、球形凹坑、U形凹坑等，柴油发动机一般采用此类型。
活塞头部指第1道活塞环槽到活塞销孔之间的部分。它有数道环槽，用以安装活塞环，起密封作用，又称为防漏部。柴油机压缩比高，一般有4道环槽，上部3道安装气环，下部安装油环。汽油机一般有3道环槽，其中有两道气环槽和一道油环槽，在油环槽底面上钻有许多径向小孔，使被油环从气缸壁上刮下的机油经过这些小孔流回油底壳。第1道环槽工作条件最恶劣，一般应离顶部较远些。
活塞顶部吸收的热量主要也是经过防漏部通过活塞环传给气缸壁，再由冷却液传出去。总之，活塞头部的作用除了用来安装活塞环外，还有密封作用和传热作用，与活塞环一起密封气缸，防止可燃混合气漏到曲轴箱内，同时还将70%～80%的热量通过活塞环传给气缸壁。
活塞裙部指从油环槽下端面起至活塞最下端的部分，它包括装活塞销的销座孔。活塞裙部对活塞在气缸内的往复运动起导向作用，并承受侧压力。裙部的长短取决于侧压力的大小和活塞直径。所谓侧压力是指在压缩行程和做功行程中，作用在活塞顶部的气体压力的水平分力使活塞压向气缸壁。压缩行程和做功行程气体的侧压力方向正好相反，由于燃烧压力大大高于压缩压力，所以，做功行程中的侧压力也大大高于压缩行程中的侧压力。活塞裙部承受侧压力的两个侧面称为推力面，它们处于与活塞销轴线相垂直的方向上。
（2）活塞环活塞环是具有弹性的开口环，有气环和油环之分。
功用：气环保证气缸与活塞间的密封性，防止漏气，并且要把活塞顶部吸收的大部分热量传给气缸壁，由冷却液带走。其中密封作用是主要的，因为密封是传热的前提。如果密封性不好，高温燃气将直接从气缸表面流入曲轴箱。这样不但由于环面和气缸壁面贴合不严而不能很好地散热，而且由于外圆表面吸收附加热量而导致活塞和气环烧坏；油环起均布油和刮油的作用，下行时刮除气缸壁上多余的机油，上行时在气缸壁上铺涂一层均匀的油膜。这样既可以防止机油窜入气缸燃烧掉，又可以减少活塞、活塞环与气缸壁的摩擦阻力，此外，油环还能起到封气的辅助作用。
工作条件：活塞环在高温、高压、高速和润滑极其困难的条件下工作，尤其是第1道环最为困难，长期以来，活塞环一直是发动机上使用寿命最短的零件。活塞环工作时受到气缸中高温高压燃气的作用，温度很高（特别是第一道环温度可高达600K），活塞环在气缸内随活塞一起高速运动，加上高温下机油可能变质，使环的润滑条件变坏，难以保证良好的润滑，因而磨损严重。另外，由于气缸壁的锥度和椭圆度，活塞环随活塞往复运动时，沿径向会产生一张一缩运动，使环受到交变应力而容易折断。因此，要求活塞环弹性好、强度高、耐磨损。目前广泛采用的活塞环材料是合金铸铁（在优质灰铸铁中加入少量铜、铬、钼等合金元素），第1道环镀铬，其余环一般镀锡或磷化。
气环开有切口，具有弹性，在自由状态下外径大于气缸直径，它与活塞一起装入气缸后，外表面紧贴在气缸壁上，形成第一密封面，被封闭的气体不能通过环周与气缸之间，便进入了环与环槽的空隙，一方面把环压到环槽端面形成第2密封面，同时，作用在环背的气体压力又大大加强了第1密封面的密封作用，气环密封效果一般与气环数量有关，柴油机一般多采用3道气环。

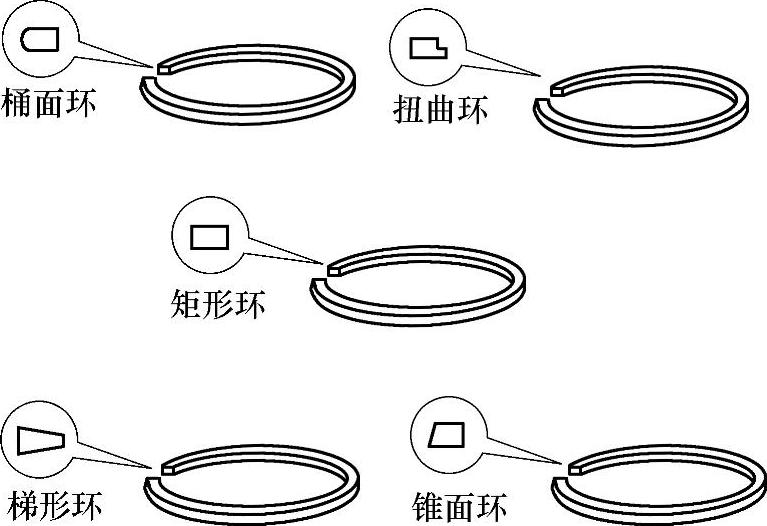

气环的断面形状很多，最常见的有矩形环、扭曲环、锥面环、梯形环和桶面环，如图1-19所示。
图1-19 活塞环
矩形环断面为矩形，其结构简单，制造方便，易于生产，应用最广。但是矩形环随活塞往复运动时，会把气缸壁面上的机油不断地送入气缸中，这种现象称为“气环的泵油作用”。活塞下行时，由于环与气缸壁的摩擦阻力及环的惯性，环被压靠在环槽的上端面上，气缸壁面上的油被刮入下边隙和内边隙；活塞上行时，环又被压靠在环槽的下端面。结果第一道环背隙里的机油就进入燃烧室，窜入燃烧室的机油，会在燃烧室内形成积炭，造成机油的消耗量增加，另外上窜的机油也可能在环槽内形成积炭，使环在环槽内卡死而失去密封作用，划伤气缸壁，甚至使环折断，可见泵油作用是很有害的，必须设法消除。为了消除或减少有害的泵油作用，除了在气环的下面装有油环外，广泛采用了非矩形断面的扭曲环。
扭曲环是在矩形环的内圆上边缘或外圆下边缘切去一部分，使断面呈不对称形状，在环的内圆部分切槽或倒角的称内切环，在环的外圆部分切槽或倒角的称外切环。装入气缸后，由于断面不对称，产生不平衡力的作用，使活塞环发生扭曲变形。活塞上行时，扭曲环在残余油膜上浮，可以减小摩擦，减小磨损。活塞下行时，则有刮油效果，避免机油烧掉。同时，由于扭曲环在环槽中上、下跳动的行程缩短，可以减轻“泵油”的副作用。目前被广泛地应用于第2道活塞环槽上，安装时必须注意断面形状和方向，内切口朝上，外切口朝下，不能装反。
锥形环断面呈锥形，外圆工作面加工成一个很小的锥面（0.5°～1.5°），减小了环与气缸壁的接触面，提高了表面接触压力，有利于磨合和密封。活塞下行时，便于刮油；活塞上行时，由于锥面的“油楔”作用，能在油膜上“漂浮”过去，减小磨损，安装时，不能装反，否则会引起机油上窜。
梯形环断面呈梯形，工作时，梯形环在压缩行程和做功行程随着活塞受侧压力的方向不同而不断地改变位置，这样会把沉积在环槽中的积炭挤出去，避免了环被粘在环槽中而折断，可以延长环的使用寿命，但主要缺点是加工困难，精度要求高。
桶面环外圆为凸圆弧形。当桶面环上下运动时，均能与气缸壁形成楔形空间，使机油容易进入摩擦面，减小磨损。由于它与气缸呈圆弧接触，故对气缸表面的适应性和对活塞偏摆的适应性均较好，有利于密封，但凸圆弧表面加工较困难。

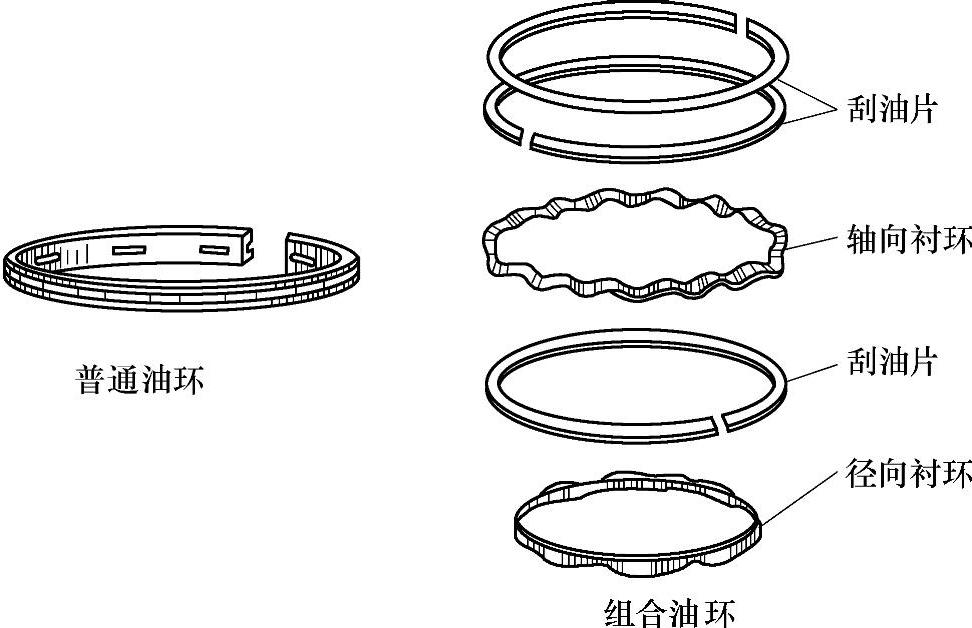

油环有普通油环和组合油环两种，如图1-20所示。
普通油环又叫整体式油环。环的外圆柱面中间加工有凹槽，槽中钻有小孔或开切槽，当活塞向下运动时，将缸壁上多余的机油刮下，通过小孔或切槽流回曲轴箱；当活塞上行时，刮下的机油仍通过回油孔流回曲轴箱。有些普通环还在其外侧上边制有倒角，使环在随活塞上行时形成油楔，可起均布润滑油的作用，下行刮油能力强，减少了润滑油的上窜。
图1-20 油环
组合式油环，有三片双簧式，两片一簧式和整体油环加螺旋弹簧式等，具有刮油能力强、密封性能好等优点。
（3）活塞销活塞销的功用是连接活塞和连杆小头，并把活塞承受的气体压力传给连杆。活塞销在高温下周期地承受很大的冲击载荷，其本身又作摆转运动，而且处于润滑条件很差的情况下工作，因此，要求活塞销具有足够的强度和刚度，表面韧性好，耐磨性好，重量轻。所以活塞销一般都做成空心圆柱体，采用低碳钢和低碳合金钢制成，外表面经渗碳淬火处理以提高硬度，精加工后进行磨光，有较高的尺寸精度和表面粗糙度。

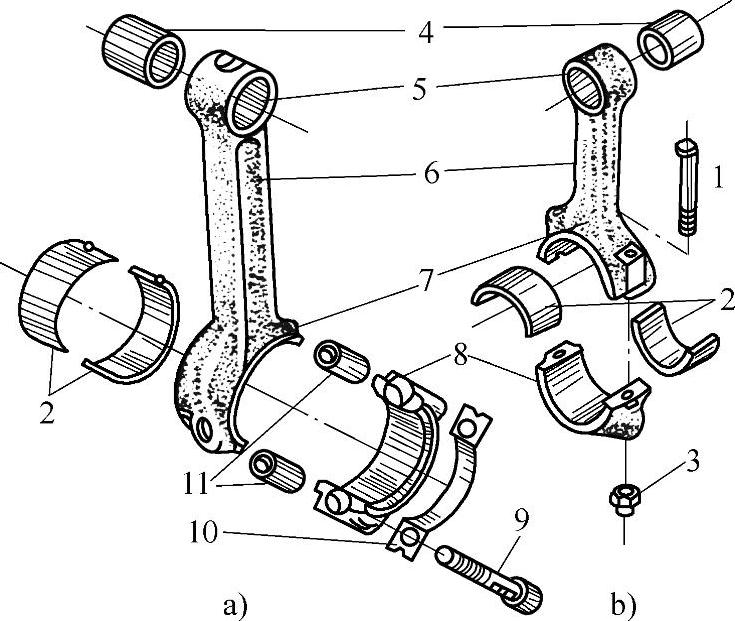

（4）连杆连杆如图1-21所示，其功用是连接活塞与曲轴。连杆小头通过活塞销与活塞相连，连杆大头与曲轴的连杆轴颈相连，并把活塞承受的气体压力传给曲轴，使得活塞的往复运动转变成曲轴的旋转运动。
图1-21 连杆
a）斜切口式 b）平切口式
1、9—连杆螺栓 2—连杆轴瓦 3—连杆螺母 4—连杆小头衬套 5—连杆小头 6—杆身 7—连杆大端 8—连杆盖 10—锁片 11—定位套
连杆工作时，承受活塞顶部气体压力和惯性力的作用，而这些力的大小和方向都是周期性变化的。因此，连杆受到的是压缩、拉伸和弯曲等交变载荷。这就要求连杆强度高，刚度大，重量轻。连杆一般都采用中碳钢或合金钢经模锻或辊锻而成，然后经机加工和热处理。连杆分为3个部分，即连杆小头、连杆杆身和连杆大头（包括连杆盖）。连杆小头与活塞销相连。对于全浮式活塞销，由于工作时小头孔与活塞销之间有相对运动，所以常常在连杆小头孔中压入减摩的青铜衬套。为了润滑活塞销与衬套，在小头和衬套上铣有油槽或钻有油孔以收集发动机运转时飞溅上来的润滑油并用以润滑。有的发动机连杆小头采用压力润滑，在连杆杆身内钻有纵向的压力油通道。采用半浮式活塞销是与连杆小头紧配合的，所以小头孔内不需要衬套，也不需要润滑。
连杆杆身通常做成工字形断面，抗弯强度好，重量轻，大圆弧过渡，且上小下大，采用压力法润滑的连杆，杆身中部都制有连通大、小头的油道。
连杆大头与曲轴的连杆轴颈相连，大头有整体式和分开式两种。一般都采用分开式，分开式又分为平分和斜分两种。
把连杆大头分开可取下的部分叫连杆盖，连杆与连杆盖配对加工，加工后，在它们同一侧打上配对记号，安装时不得互相调换或变更方向。为此，在结构上采取了定位措施。平切口连杆盖与连杆的定位多采用连杆螺栓定位，是利用连杆螺栓中部精加工的圆柱凸台或光圆柱部分与经过精加工的螺栓孔来保证的。斜切口连杆常用的定位方法有锯齿定位、圆销定位、套筒定位和止口定位。
连杆盖和连杆大头用连杆螺栓连在一起，连杆螺栓在工作中承受很大的冲击力，若折断或松脱，将造成严重事故。为此，连杆螺栓都采用优质合金钢，并精加工和热处理特制而成。安装连杆盖拧紧连杆螺栓螺母时，要用扭力扳手分2～3次交替均匀地拧紧到规定的力矩，拧紧后还应可靠地锁紧。连杆螺栓损坏后绝不能用其他螺栓来代替。
连杆大头孔内装有瓦片式滑动轴承，简称连杆轴瓦，其作用是减小摩擦阻力和曲轴连杆轴颈的磨损。轴瓦分上、下两个半片，目前多采用薄壁钢轴瓦，在其内表面浇铸有耐磨合金层。耐磨合金层具有质软、容易保持油膜、磨合性好、摩擦阻力小、不易磨损等特点。耐磨合金常采用的有巴氏合金、铜铝合金、高锡铝合金。连杆轴瓦的背面有很高的粗糙度。半个轴瓦在自由状态下不是半圆形，当它们装入连杆大头孔内时，又有过盈，故能均匀地紧贴在大头孔壁上，具有很好的承受载荷和导热的能力，并可以提高工作可靠性和延长使用寿命。
连杆轴瓦上制有定位凸键，供安装时嵌入连杆大头和连杆盖的定位槽中，以防轴瓦前后移动或转动，有的轴瓦上还制有油孔，安装时应与连杆上相应的油孔对齐。
