【实验内容与步骤】
（1）调节杨氏模量仪底脚螺丝J，观察放在平台上的水准尺，直至中间平台处于水平状态，如图2-3所示。
（2）调节光杠杆G 位置。将光杠杆镜放在C 平台上，两前足尖放在平台横槽内，后足尖放在固定钢丝下端圆柱形套管B上，并使光杠杆镜镜面基本垂直，如图2-4所示。
（3）望远镜调节。将望远镜置于距光杠杆镜约1.5m 左右处，并与镜面基本等高。从望远镜筒上方沿镜筒轴线瞄准光杠杆镜面，移动望远镜位置，直至镜中看到标尺。然后再从目镜观察，先调节目镜使十字叉丝清晰，最后缓缓旋转调焦手轮，使物镜在镜筒内伸缩，直至看到清晰的标尺刻度为止，如图2-5所示。

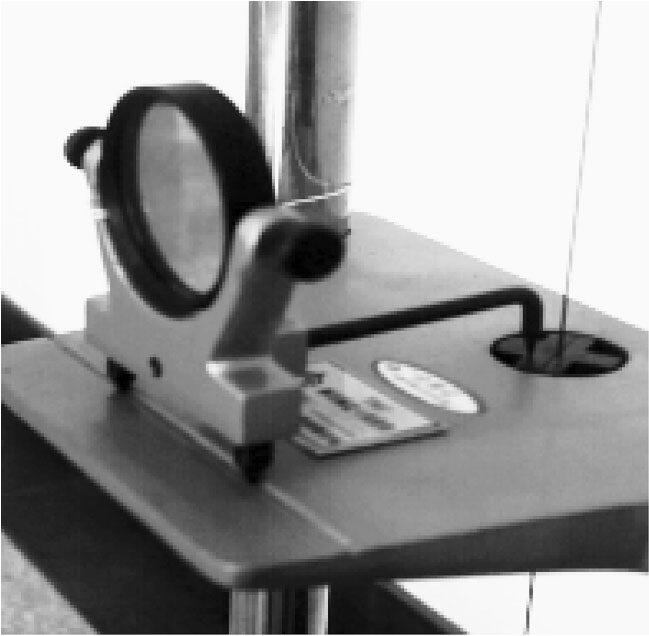

图2-4 光杠杆镜放置平台上

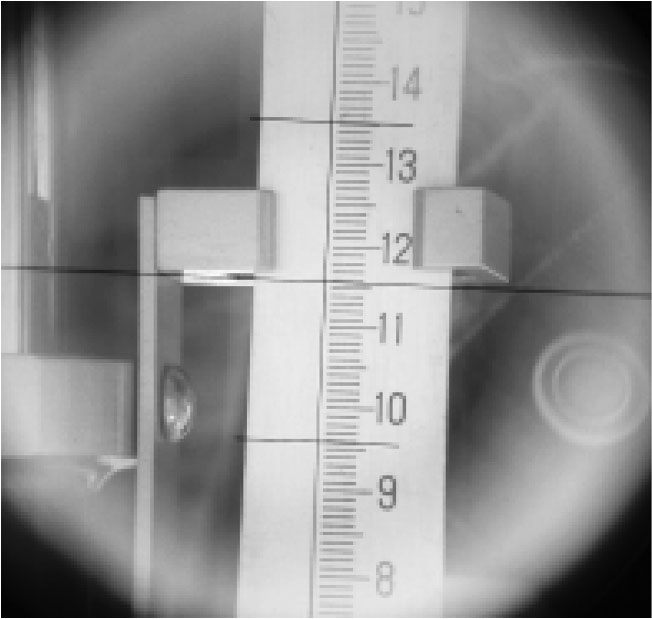

图2-5 目镜中清晰的标尺刻度像
（4）观测伸长变化。用1kg砝码挂在金属丝下端，使金属丝位置拉直，并以此时的读数作为开始拉伸的基数n0，此时钢丝受力M0g，然后每加上1kg砝码，读取一次数据，得n0、n1、n2、n3、n4、n5、n6、n7，这是增加拉力过程。紧接着再每次撤掉1kg砝码，读取一次数据，得n'7、n'6、n'5、n'4、n'3、n'2、n'1、n'0，这是减力过程。加（或减）砝码后，钢丝会有一个伸缩的微振动，要等钢丝渐趋平稳后再读。数据记录见表2-1。
（5）测量光杠杆常数b，作单次测量，估计不确定度。把光杠杆镜的三只足尖在白纸上压出凹痕，用尺画出两个前足尖的连线，再用游标卡尺量出后足尖到该连线距离。
（用最小分度为0.5mm 的小钢尺测量行否？有效位数够吗？）
（6）测量钢丝直径d，用螺旋测微器在钢丝的不同部位测6次，数据记录见表2-2。
（7）用钢卷尺量出光杠杆镜镜面到望远镜附标尺的距离D，作单次测量，估计不确定度。
（从镜面到标尺，这两头各应从何算起？如何估算上述不确定度？）
（8）用钢卷尺测量钢丝原长L0（L ≈L0），作测单次测量，估计不确定度。
（测量的起讫点各在哪里？如何估算不确定度？）
注意事项：钢丝的两端A、B 一定要夹紧，避免砝码加重后拉脱而砸坏实验装置。在测量金属丝伸长变化的整个过程中，不能移动望远镜及其安放的桌子，否则重新开始测量。被测金属丝一定要保持平直，以免将金属丝拉直的过程误测为伸长量，导致测量结果错误。
