【实验内容与步骤】

1.必做内容

（1）测量有源非线性电阻的伏-安特性并画出伏-安特性图。由于非线性电阻是含源的，测量时不用电源，用电阻箱调节，伏-安表并联在非线性电阻两端，再和电阻箱串联在一起构成回路。尽量多测数据点，将测量点分段连成直线。

（2）倍周期现象、周期性窗口、单吸引子和双吸引子的观察、记录和描述。将电容C1和C2上的电压输入到示波器的X 轴、Y 轴，先把R0调到最小，示波器上可以观察到一条直线，调节R0，直线变成椭圆，到某一位置，图形缩成一点。增大示波器的倍率，反向微调R0，可见曲线作倍周期变化，曲线由一周期增为二周期，由二周期增为四周期……直至一系列难以计数的无首尾的环状曲线，这是一个单涡旋吸引子集，再细微调节R0，单吸引子突然变成了双吸引子，只见环状曲线在两个向外涡旋的吸引子之间不断填充与跳跃，这就是混沌研究文献中所描述的“蝴蝶”图像，也是一种奇怪吸引子，它的特点是整体上的稳定性和局域上的不稳定性同时存在。利用这个电路，还可以观察到周期性窗口，仔细调节R0，有时原先的混沌吸引子不是倍周期变化，却突然出现了一个三周期图像，再微调R0，又出现混沌吸引子，这一现象称为出现了周期性窗口。混沌现象的另一个特征是对于初值的敏感性。观察并记录不同倍周期时UC1-t图和R0的值。

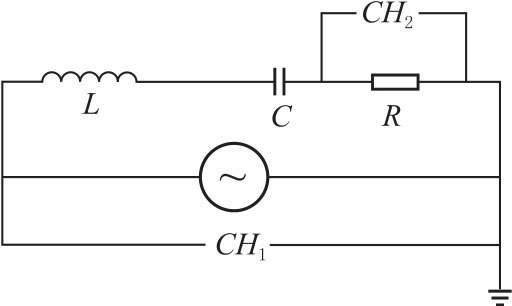

图3-26　测量电感的电路

2.选做内容

测量一个铁氧体电感器的电感量

（1）按图3-22所示电路接线。其中电感器L 由实验者用漆包铜线手工缠绕。可在线框上绕75～85圈，然后装上铁氧体磁芯，并用刀片把引出漆包线端点上的绝缘漆刮去，使两端点导电性能良好。也可以用仪器附带铁氧体电感器。

（2）串联谐振法测电感器电感量。如图3-26所示，把自制电感器、电阻箱（取30.00Ω）串联，并与低频信号发生器相接。用示波器测量电阻两端的电压，调节低频信号发生器正弦波频率，使电阻两端电压达到最大值。同时，测量通过电阻的电流值I。要求达到I=5mA（有效值）时，测量电感器的电感量。

（3）测量电感L 特性的方法。用CH2测量R 两端电压。保持信号发生器输出电压不变，调节频率，当CH2测得的电压最大时，RLC串联电路达到谐振。电感谐振时有

回路中电流的有效值I=UR/R，其中f0为谐振频率，UCH2表示CH2波形的峰-峰电压，UR表示电阻R 两端输出的电压。测量不同电流I 对应电感量L。
