【实验内容与步骤】
1.调整迈克尔逊干涉仪观察非定域干涉现象
在了解迈克尔逊干涉仪的调整和使用方法之后才可以进行以下操作，如图2-95所示。

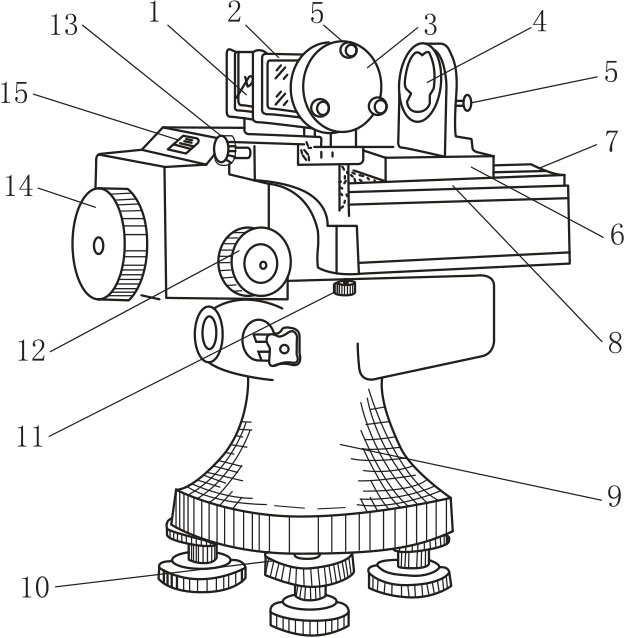

图2-95 迈克尔逊干涉仪结构图
1—分光板；2—补偿板；3—反射镜M1；4—反射镜M2；5—反射镜调节螺丝；6—拖板；7—精密丝杠；8—导轨；9—底座；10—水平调节螺丝；11—垂直拉簧螺丝；12—微调鼓轮；13—水平拉簧螺丝；14—粗调手轮；15—读数窗口
（1）使He-Ne激光器发出的激光束大致垂直于M1，调节激光器高低左右，使反射回来的光束按原路返回。
（2）拿掉观察屏，可看到分别由M1和M2反射到屏的两排光点，每排四个光点，中间有两个较亮，旁边两个较暗。调节M1背面的三个螺钉，使两排中的两个最亮的光点大致重合，此时M1和M2大致垂直。这时一般观察屏上就会出现干涉条纹。
（3）调节M1镜座下两个微调螺丝11、13（图2-95），直至看到位置适中、清晰的圆环状非定域干涉条纹。
（4）轻轻转动微调鼓轮（图2-95），使M2前后平移，可看到条纹的“冒出”或“缩进”，观察并解释条纹的粗细、密度与d 的关系。
2.测量He-Ne激光的波长
（1）读数刻度基准线零点的调整。
1）粗调：顺时针（或反时针）转动粗调手轮（图2-95），使主尺（标尺）刻度指标于50mm 左右。
2）细调：顺时针方向转动微调鼓轮，直至带动粗调手轮的转动为止。这可以从读数窗口上直接看到。
3）调零：为了使读数指示正常，还需“调零”。其方法是：先将微调鼓轮顺时针方向转到“.0000”刻度对准（此时，粗调手轮也跟随转，读数窗口刻度线轴随着变，这没关系）；然后再顺时针方向转动粗调手轮，将粗调鼓轮转到1/100mm 刻度线的整数线上（此时微调鼓轮并不跟随转动，即仍指原来“0”位置），“调零”过程就完毕。
4）消除回程差：顺时针方向转动微调鼓轮若干周后，可观察到条纹一个一个地“冒出”或“缩进”，说明已经消除回程差。
5）读数：粗调手轮每一圈刻有100个小格，故每走一格平移0.01mm。而微调鼓轮每转一圈，粗调手轮仅走1格，微调鼓轮每一圈又分刻有100个小格。所以微调鼓轮每走一格M2镜移动0.0001mm。因此测M2镜移动的距离时，若m 是主尺读数（mm），l 是粗调手轮的读数，n 是微调鼓轮的读数，则有
（2）测量记数。慢慢沿顺时针方向转动微调鼓轮，可观察到条纹一个一个地“冒出”或“缩进”，待操作熟练后开始测量记数。记下粗调手轮和微调鼓轮上的初始读数d0，每当“冒出”或“缩进”N=50个圆环时记下di，连续测量12次，记下12个di值，共测量550个圆环。注意整个测量过程中微调鼓轮始终往同一个方向转动，中途不得反转，因此转动微调鼓轮读新“冒出”或“缩进”圆环数时要细心。将12个数据分为6组，用逐差法处理数据。测量数据填入表2-33，并计算不确定度。
3.观察钠光等倾干涉图样的变化及等厚干涉图样（选做内容）
以钠灯取代激光，观察钠光等倾干涉图样，是一个个明暗相间的同心圆环。与（激光）点光源非定域干涉图样类似。在观察等倾干涉条纹的基础上，转动微调鼓轮，使条纹个数最少，约3～4个圆形条纹，调节倾度微调螺丝，使M2、M'1有一微小交角（即变成弧形条纹），再转动微调鼓轮，使弧形条纹慢慢变直，M2到某个位置e=0，这时能看到一组等厚干涉直条纹。整个过程中逐渐可以看到等倾干涉条纹的曲率由大变小（条纹慢慢变直），再由小变大（条纹反向弯曲又成等倾条纹），如图2-94所示。

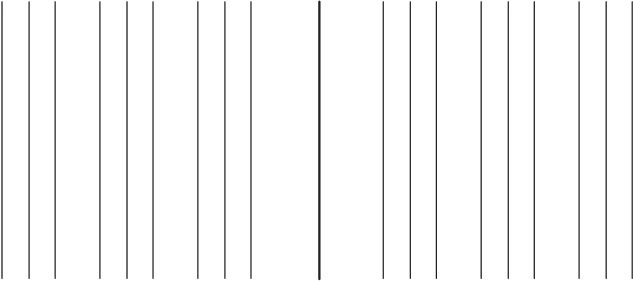

图2-96 白光彩色条纹
4.观察白光彩色条纹（选做内容）
在观察等厚干涉过程中，当e=0时出现等厚干涉直条纹，利用白光（手电筒的光）代替He-Ne激光，慢慢转动微调鼓轮，则可以在光屏上慢慢看到彩色条纹，如图2-96 所示，其中间一条呈黑（或亮）色，两旁由强到弱等距离地分布有十多条由“紫→红”的彩带。
