1.1.2学会识图有什么用
电子电路图通常用于电子产品的安装、调试和维修等工作中，看懂电子电路图，则电子产品调试、维修人员可以了解电路系统的结构组成，明确电路的工作流程和控制关系，以便操作人员能够快速、准确地完成对电子产品的安装、检验调试或维修工作。
例如，电子产品装配人员可以通过电子电路图中给出的结构，明确整个电路的组成和各元器件的连接关系，以便进行整机（或电路）的安装操作。
电子产品调试人员可以通过电子电路图中给出的控制关系，找到调试的部位（或单元电路），然后依据原理完成调试工作；维修人员在检修过程中需要从电子电路图中理清信号的处理过程，然后针对不同的故障表现依据信号的流向，完成对故障的分析，制定出故障检修方案，最终实现对电子产品的故障检修。
1.电子电路识图技能在电子设备安装中的应用

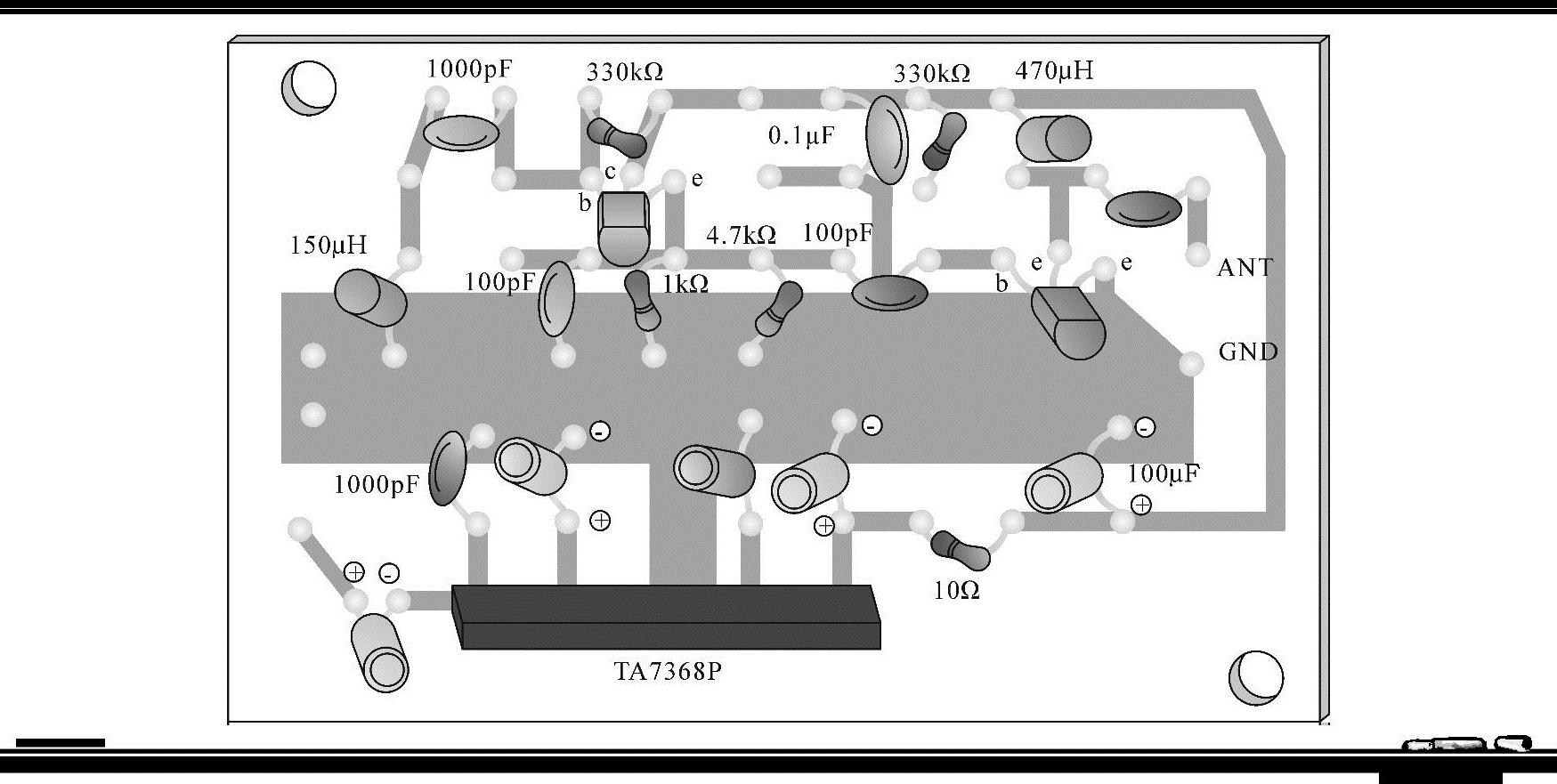

电子产品装配人员在电子设备安装中，可先通过电子电路装调图明确焊接位置和焊接关系。图1-4为一种典型袖珍式小功率AM发射机的电子电路装调图，图中明确了电路的组成和连接关系，为了便于安装焊接操作，我们将该电子电路图转换成电路装配图，它实际上也是一种电子电路图，通过电路装配图，我们可以更清楚地了解各电子元器件之间的焊接关系。
图1-4 一种典型袖珍式小功率AM发射机的电子电路装调图

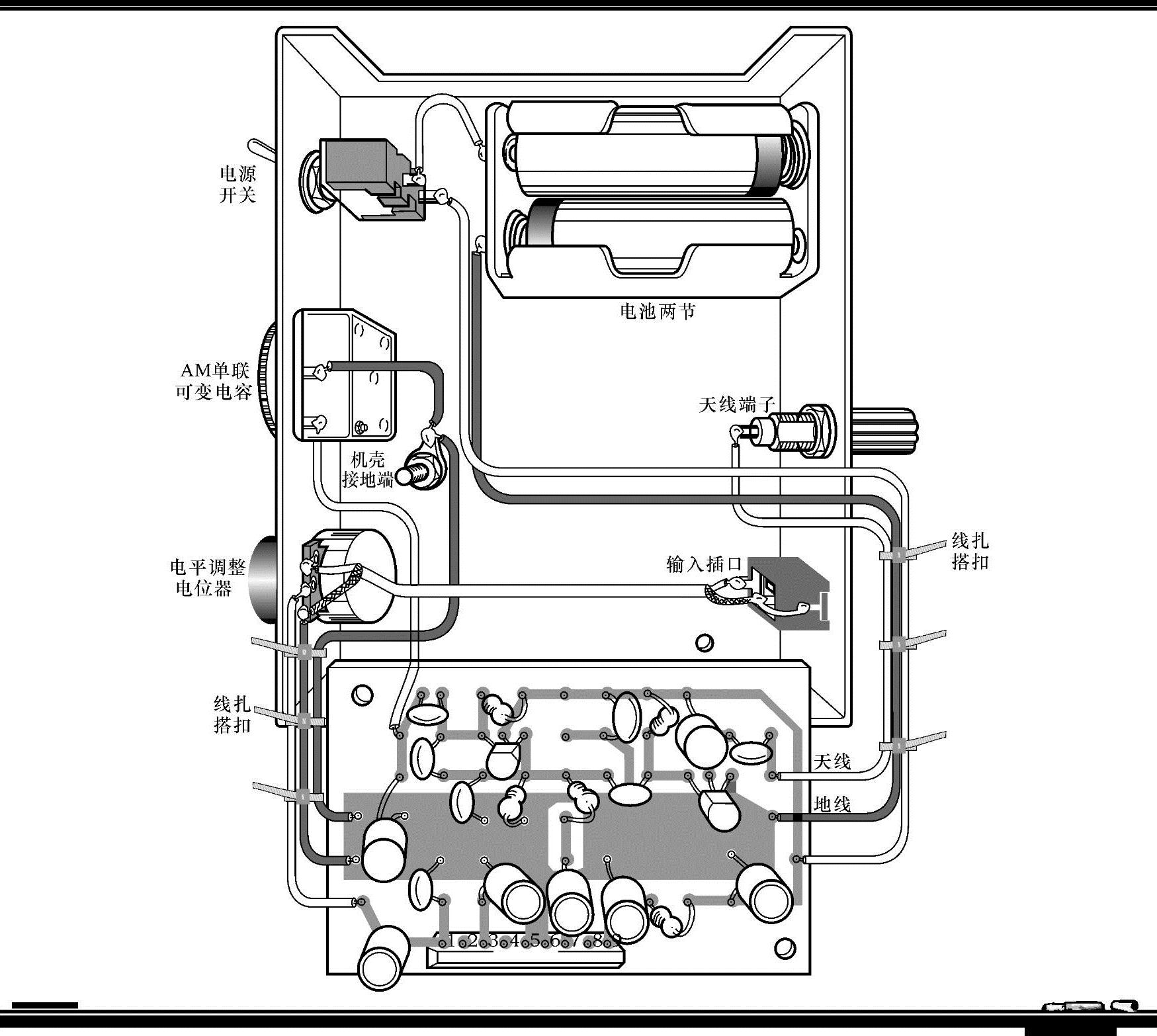

再通过相应的电子电路连接关系图了解电子电路与各组成部件的连接关系，如图1-5所示。
图1-5 一种典型袖珍式小功率AM发射机的电子电路连接关系图

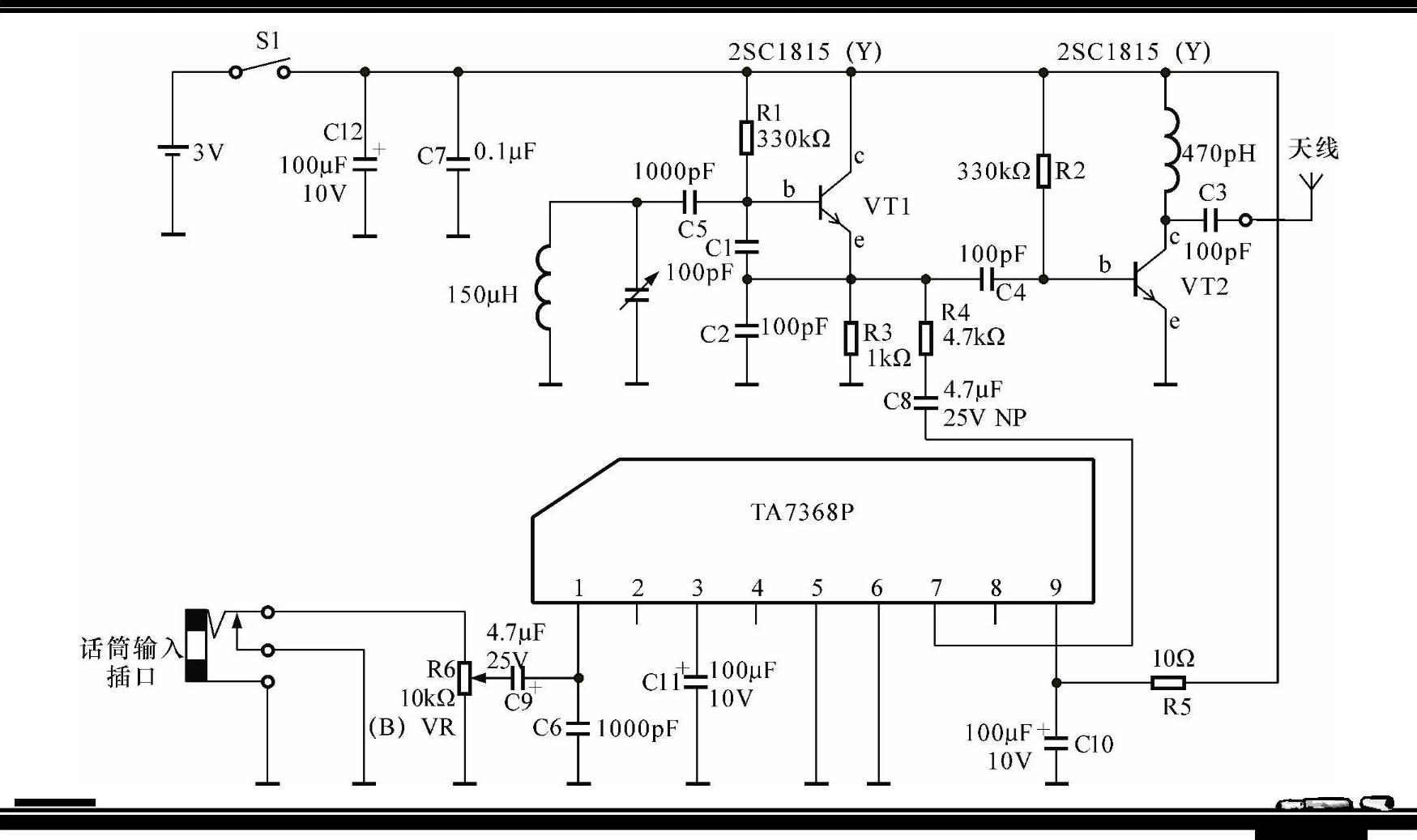

在装配连接过程中，还常常会应用到相应的电子电路原理图，如图1-6所示。
图1-6 一种典型袖珍式小功率AM发射机的电子电路原理图
在图1-6中，明确指出了各元器件的型号、类型、参数以及连接关系。电子产品装配人员依据电子电路原理图中各元器件的详细信息数据，即可装配操作规程，依次完成电子电路组成元件的筛选、安装、焊接、连接等一系列操作。
2.电子电路识图技能在电子设备调试中的应用
对电子产品进行电路的调试时，应根据其电子电路图了解整个电路系统的工作控制过程，然后，依据控制过程，对整个电路中相应部件进行调整测试，使其符合生产、设计要求。图1-7所示为在电子产品生产过程中，调试人员依据电子电路图调试电子产品。
图1-7 在电子产品生产过程中，调试人员依据电子电路图调试电子产品

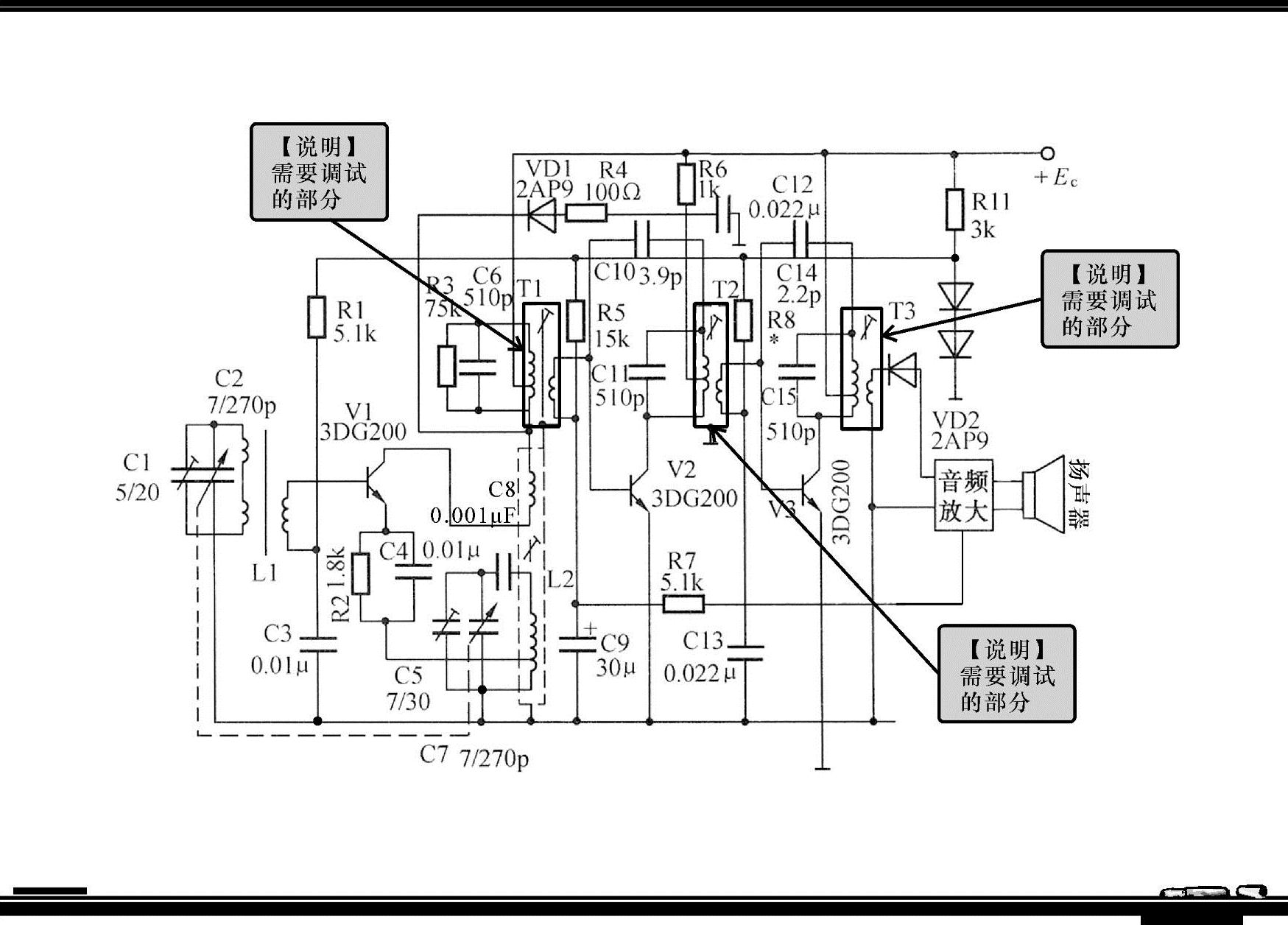

图1-8所示为典型收音机中频电路的调试部位。在该收音机电路图中，T1、T2、T3为三个中频变压器，它们是收音机中频电路中的主要调试元件。
图1-8 典型收音机中频电路的调试部位
3.电子电路识图技能在电子设备检修中的应用
在对电子设备进行检修中，电子电路图起着非常重要的作用，检修人员可以根据电子电路图了解整个电子设备的工作原理，然后检修人员便可以进一步通过电子电路图作出检修分析的方案，锁定故障范围，找到故障的原因，最终完成对整个电子设备的检修。
【资料】

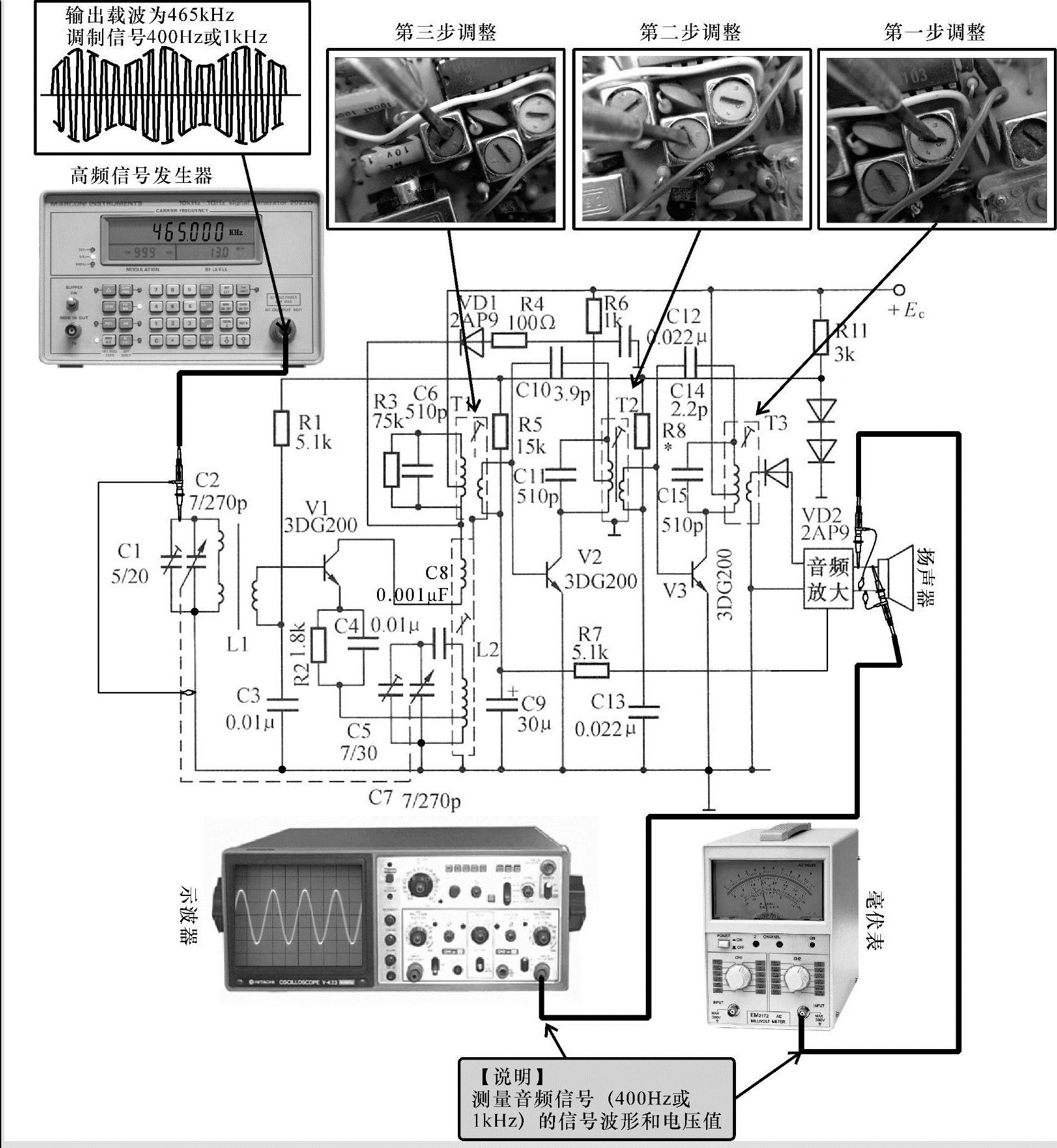

图1-9所示为典型收音机中频电路的调试操作演示效果。调试时是用高频信号发生器为收音机提供465kHz的调幅信号，然后使用无感螺丝刀（螺丝刀的标准术语为螺钉旋具）依次对T3、T2、T1三个中频变压器（中周）的磁心进行调整，直至将中频频率准确地调整在规定的465kHz上。
图1-9 典型收音机中频电路的调试操作演示效果
图1-10为典型电风扇的控制电路图，该电路主要是由摇头开关、起动电容器、风扇电动机、摇头电动机以及调整开关等构成的。
由电风扇控制电路可知，摇头开关损坏，电风扇摇头功能失灵；起动电容器损坏，电风扇不能起动；风扇电动机损坏，风扇不旋转；调速开关损坏，风扇不旋转或转速无法调整；摇头电动机损坏，则风扇摇头功能失灵。
由此可见，一旦电风扇出现故障，电子产品检修人员便可以根据故障表现，通过对电风扇电子电路图的分析，制定准确的故障检修方案，按检修方案对重点怀疑电路（或元器件）进行检测更换，即可快速完成电风扇的故障检修操作。
图1-10 典型电风扇的控制电路图
