7.3.5搞定对“MP4机中音频D/A转换电路”的识图分析

对于MP4机中音频D/A转换电路的识读，我们应先了解电路的结构组成，然后根据电路中各种关键元器件的作用、功能特点，对电路的信号流程进行分析。下面，我们将通过实例详细介绍MP4机中音频D/A转换电路识读方法。

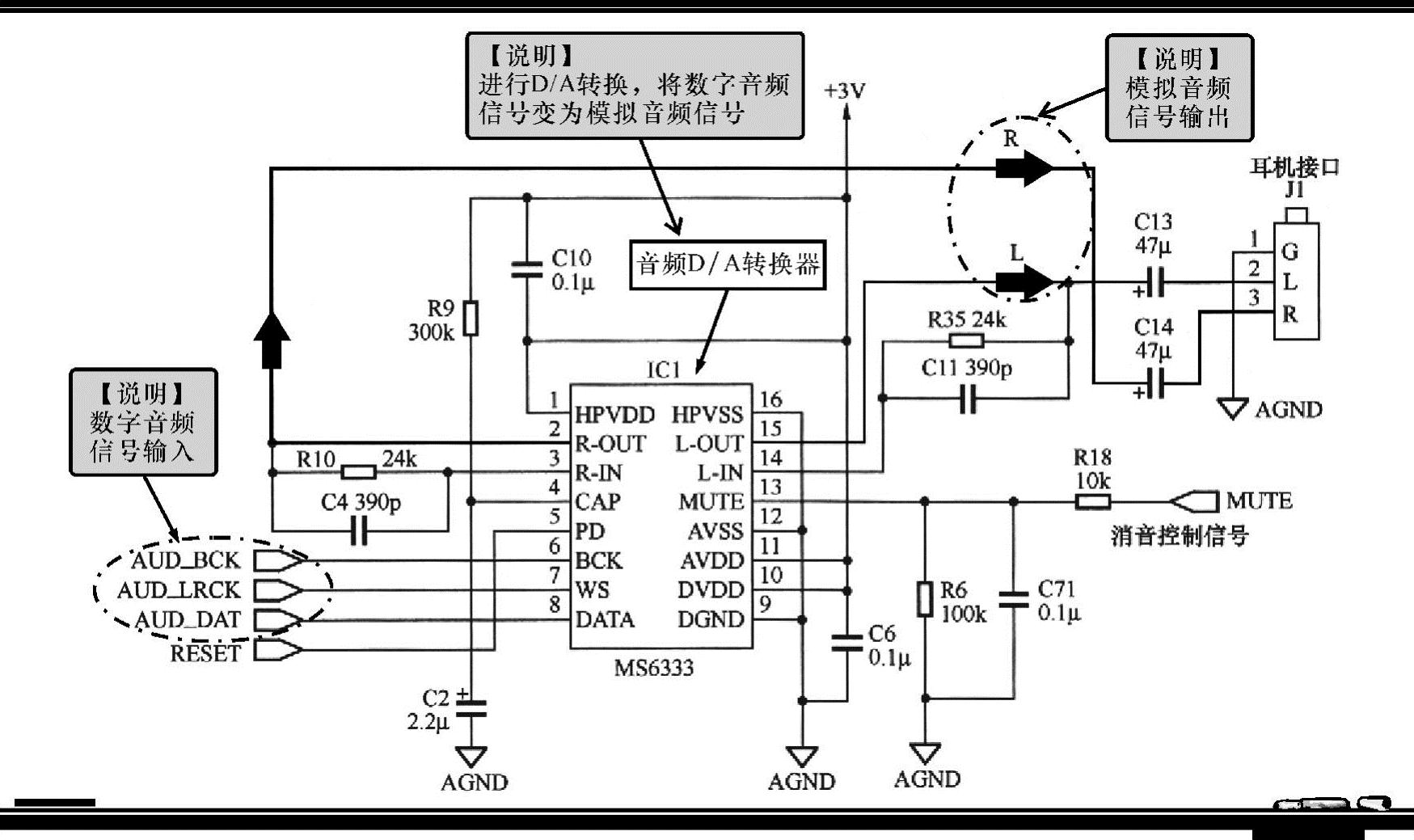

图7-21所示为一款典型MP4机中的音频D/A转换电路，该电路主要是由音频D/A转换器IC1（MS6333）以及外围元器件等组成的。

图7-21 一款典型MP4机中的音频D/A转换电路

结合电路中关键元器件的功能特点，对该电路的识图过程如下：

音频D/A转换器MS6333的⑧脚输入的数字音频信号、⑥脚输入的BCK信号和⑦脚输入的WS信号，经内部电路进行数字信号到模拟信号的转换后，由②脚和（15）脚输出两路模拟音频信号，经滤波电容器后送往耳机接口中。

【资料】

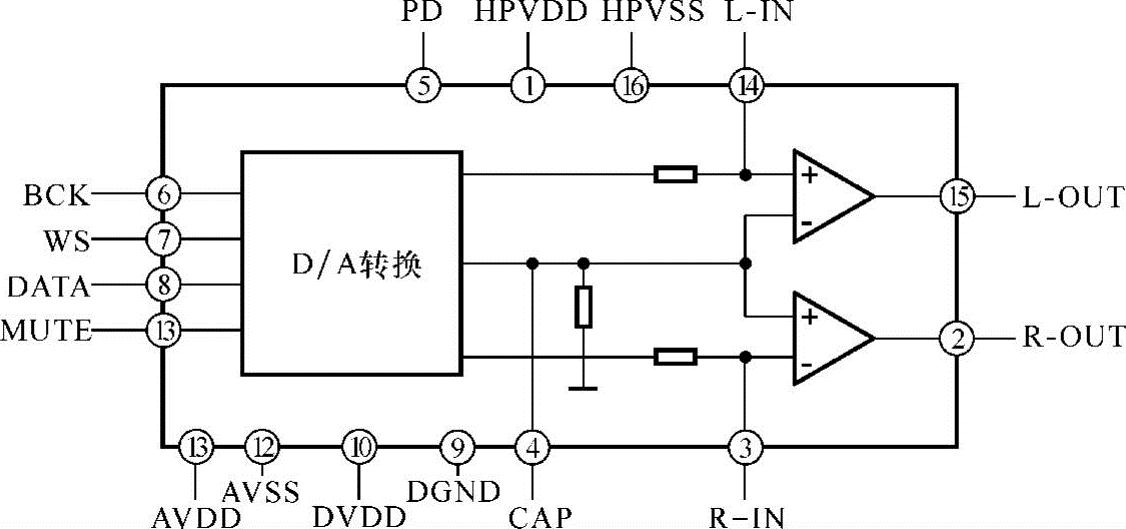

D/A转换器MS6333为一只16bit的音频数模转换器，图7-22所示为其内部功能框图。了解其内部结构，对识图分析和深刻了解数字信号到模拟信号的转换处理过程很有帮助。

图7-22 D/A转换器MS6333的内部功能框图
