10.2.4
搞定对“双声道低频功率放大器电路”的识图分析
对于双声道低频功率放大器电路的识读，一般需要我们先熟悉实际电路结构组成，然后找到电路中的核心元器件，查找其核心元器件的功能结构或内部结构框图，最后，依据核心元器件的功能结构完成对整体电路的识读。

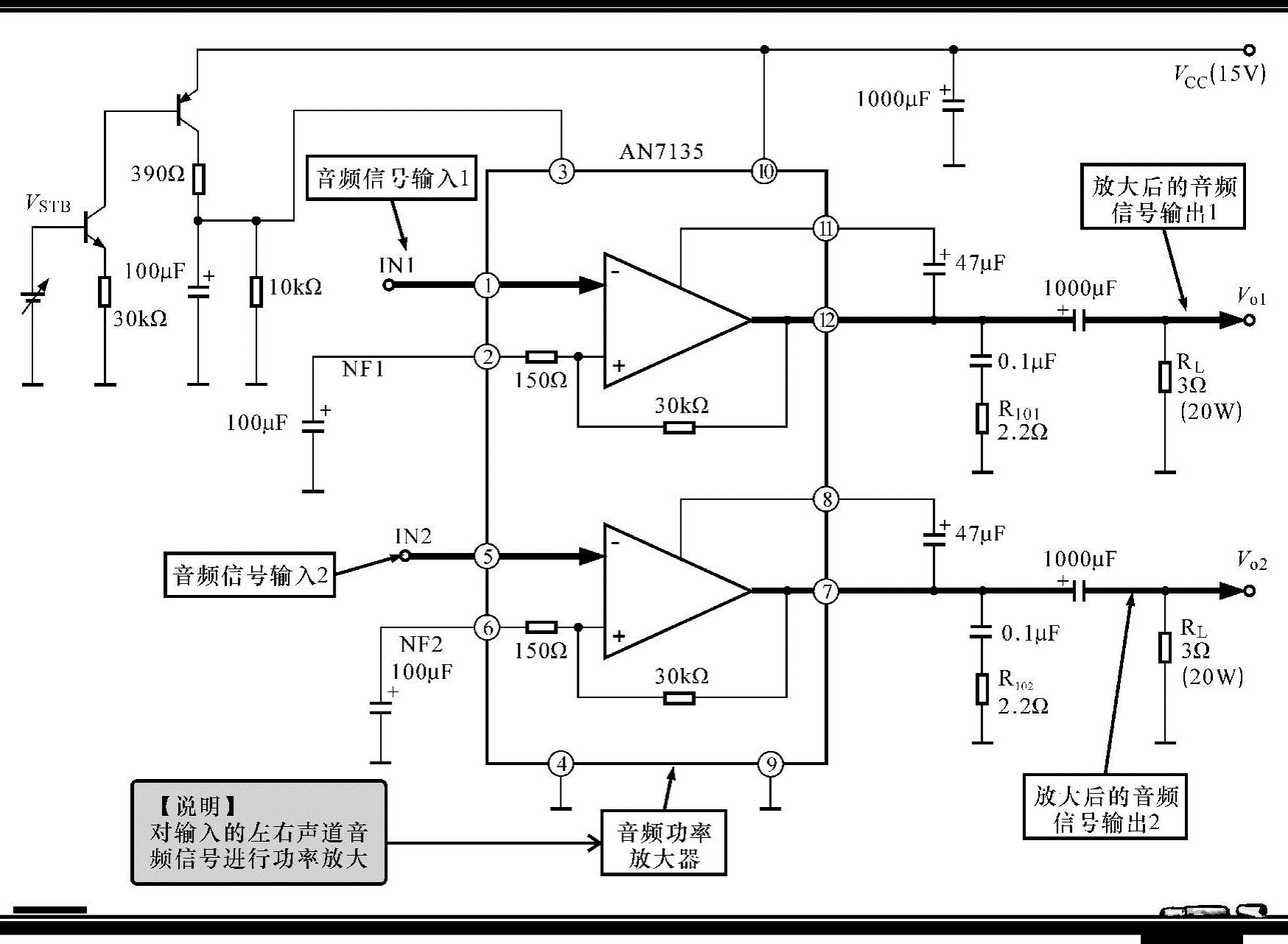

图10-10所示是一种典型多声道音频功率放大电路。可以看到，该音频功率放大电路主要采用的音频功率放大器型号为AN7135，所有的功率放大元器件都集成在了AN7135中，由于其具有两个输入、输出端，因此又称双声道音频功率放大器。该放大器特别适用于大中型音响产品之中。
图10-10 一种典型多声道音频功率放大电路
结合电路中关键元器件的功能特点，对该电路的识图过程如下：
当电路满足基本供电条件后，双声道低频功率放大器AN7135进入准备工作状态。
当向其输入端（①脚和⑤脚）送入左右声音频信号后，两路信号分别经其内部放大电路进行功率放大，由AN7135的⑦脚和（12）脚输出，最后经1000μF的电容耦合后输出。
