10.3.4搞定对“按钮式电子音量音调调整电路”的识图分析

对于按钮式电子音量音调调整电路的识读，一般需要我们先熟悉实际电路结构组成，然后找到电路中的核心元器件，查找其核心元器件的功能结构或内部结构框图，最后，依据核心元器件的功能结构完成对整体电路的识读。

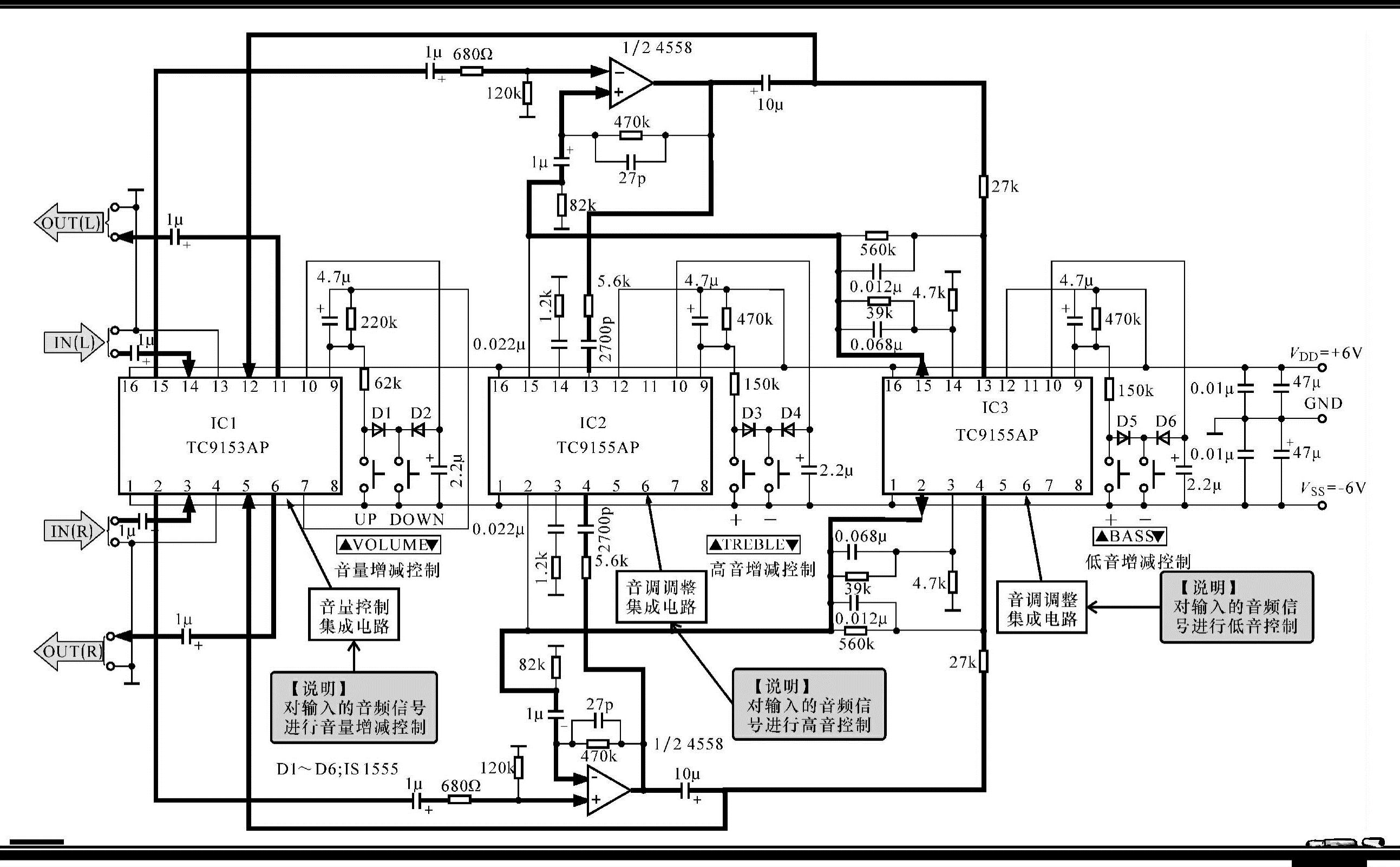

图10-24所示为一种典型的按钮式电子音量音调控制电路，可以看到，它主要是由音量调整集成电路TC9153AP、音调控制集成电路TC9155AP及外围元器件构成的。

结合电路中关键元器件的功能特点，对该电路的识图过程如下：

当电路满足供电条件后，音量和音调控制芯片均进入准备工作状态。

当有双声道音频信号（L、R）送入电路中时，首先分别从IC1TC9153AP的③、（14）脚送入音量控制集成电路，经音量控制集成电路后又送至两个音调控制集成电路TC9155AP中，分别进行音量增减、高低音控制，然后送回音量控制集成电路（TC9153AP）中，最后由音量控制集成电路的⑥脚和（11）脚输出。

图10-24 一种典型的按钮式电子音量音调控制电路
