2.1.1 看一看电阻器的图形符号

在实际电子产品或设备中，电阻器以其实际的外部形态安装在各种各样的电路板上，而在对应于该电子产品或设备的电子电路图中，电阻器则用专用的图形符号代替。电路板上的电阻器与电子电路图中的图形符号一一对应，如图2-1所示。

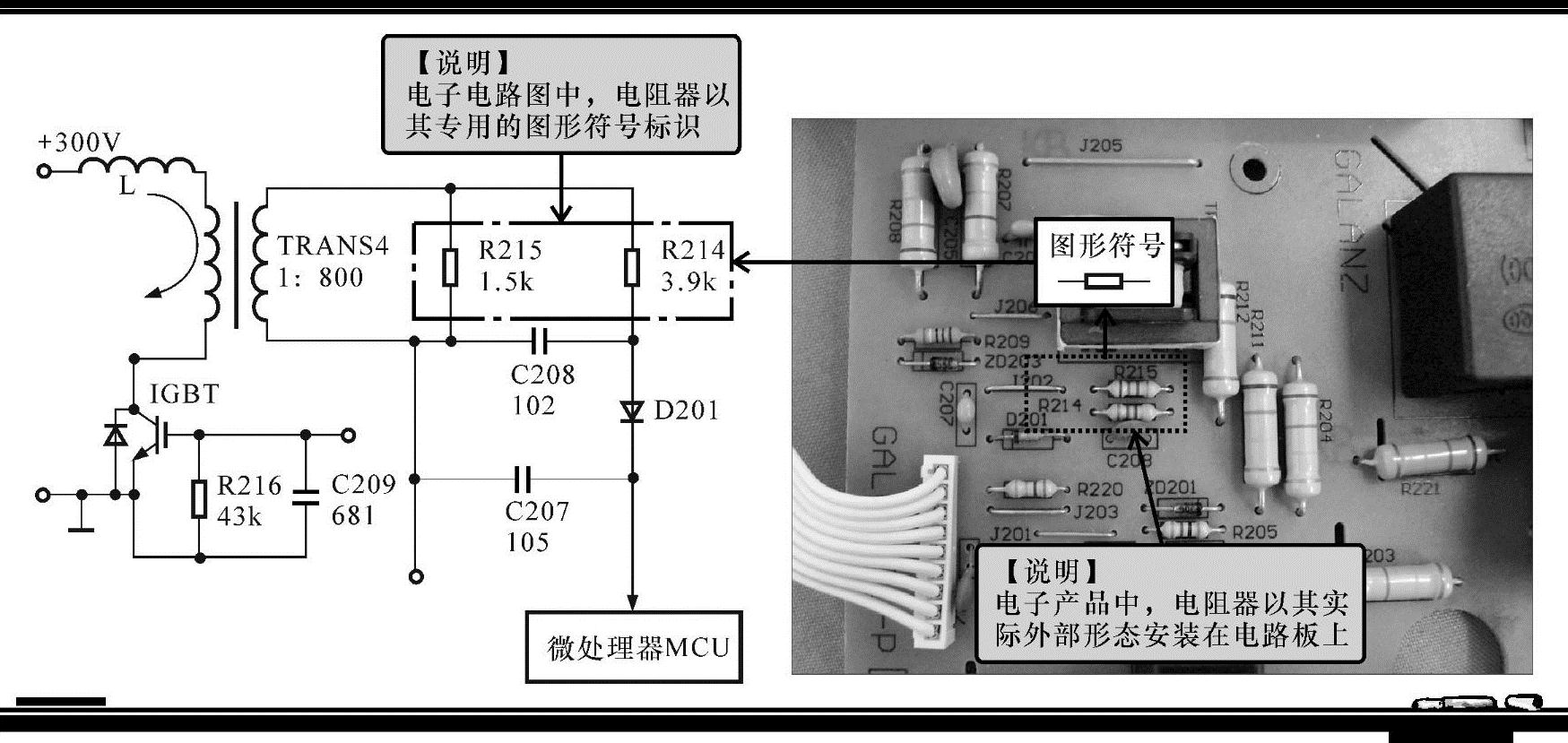

图2-1 电路板上的电阻器与电子电路图中的图形符号一一对应

1.识别电阻器的图形符号

图2-2所示为普通电阻器在电子电路图中的图形符号，也称为电路符号。可以看到，它主要由一个矩形框和两端的引线构成，矩形框就是电阻器的图形符号，两端引线相当于电阻器的两个引线脚，由图形符号两端伸出，与电子电路图中的电路线连通，构成电子线路。

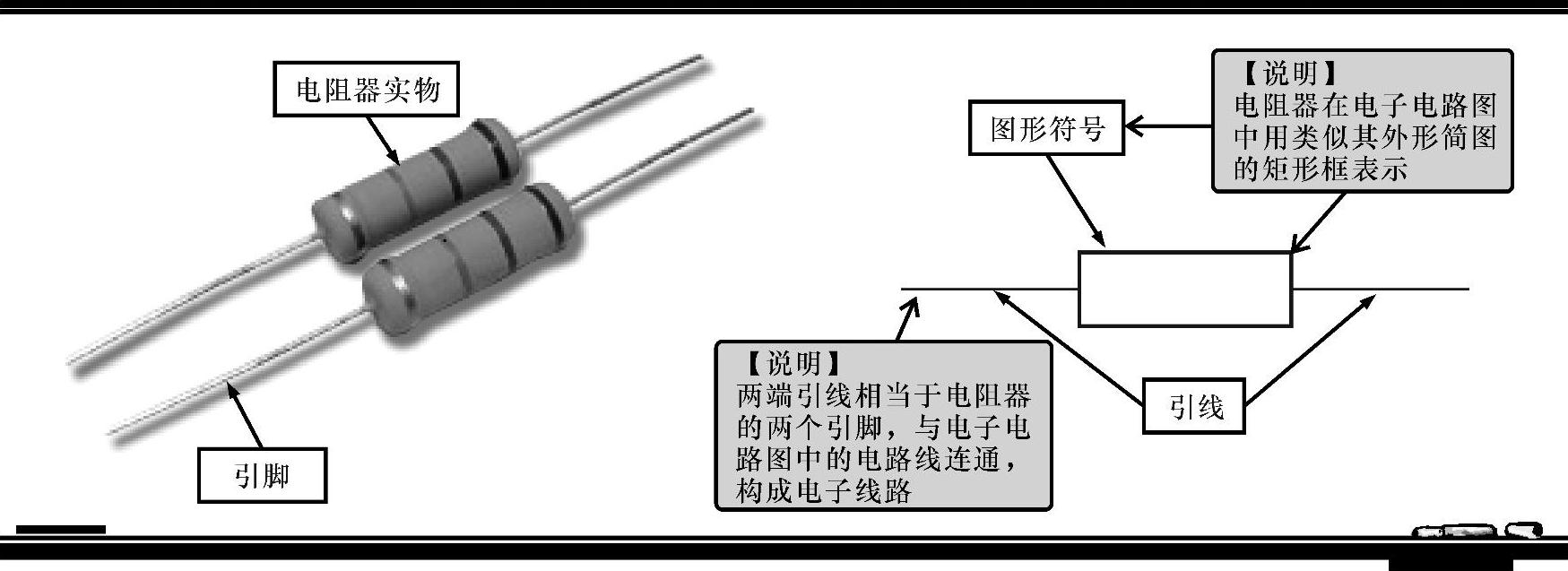

图2-2 普通电阻器在电子电路图中的图形符号

2.认识不同类型电阻器的图形符号

在实际应用中，电阻器的类型多种多样，相对应的图形符号也有所区别，因此，了解不同类型的电阻器的图形符号，对准确识别出电子电路图中电阻器的类型有重要意义。

常见电阻器的图形符号、外形及功能如表2-1所示。

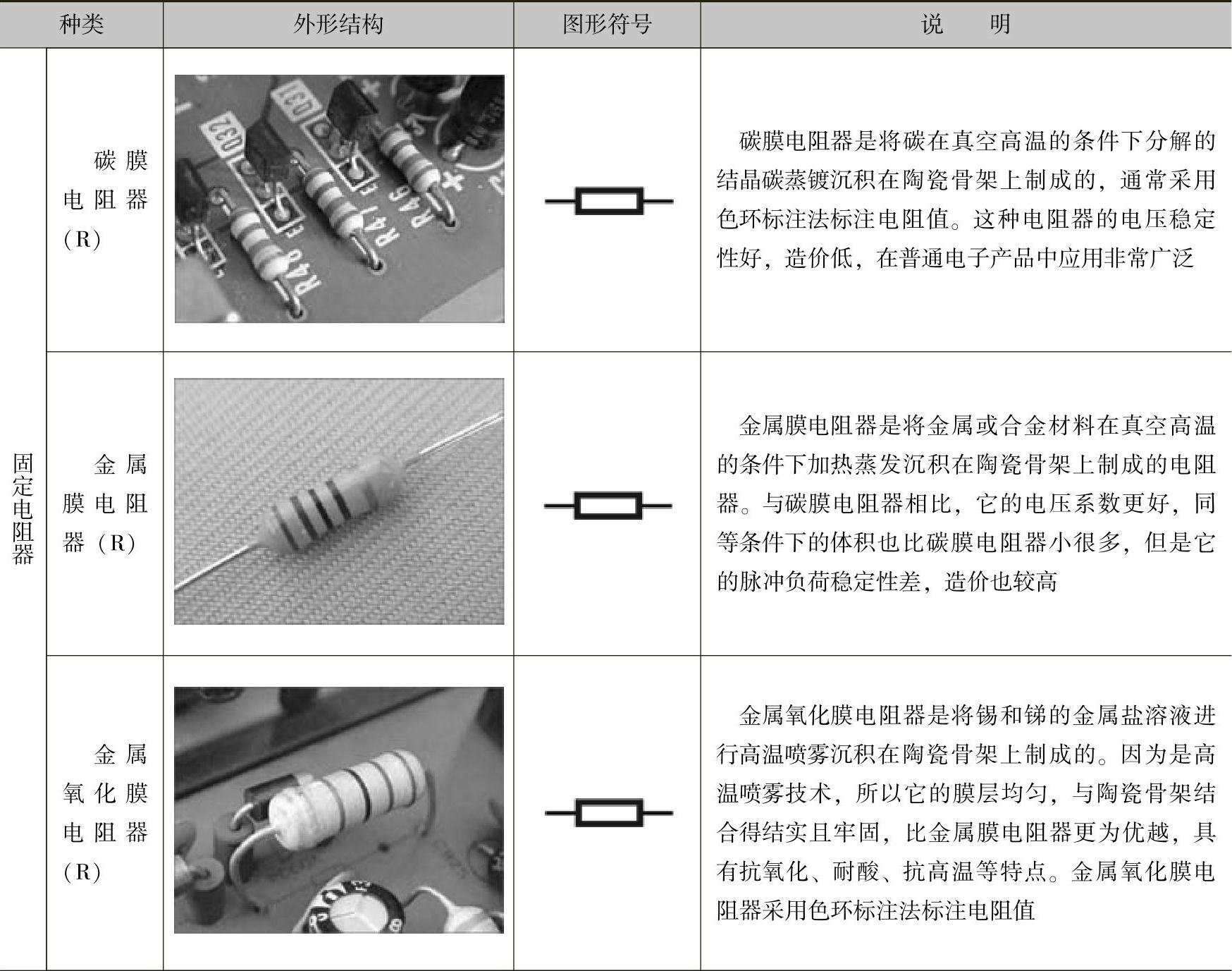

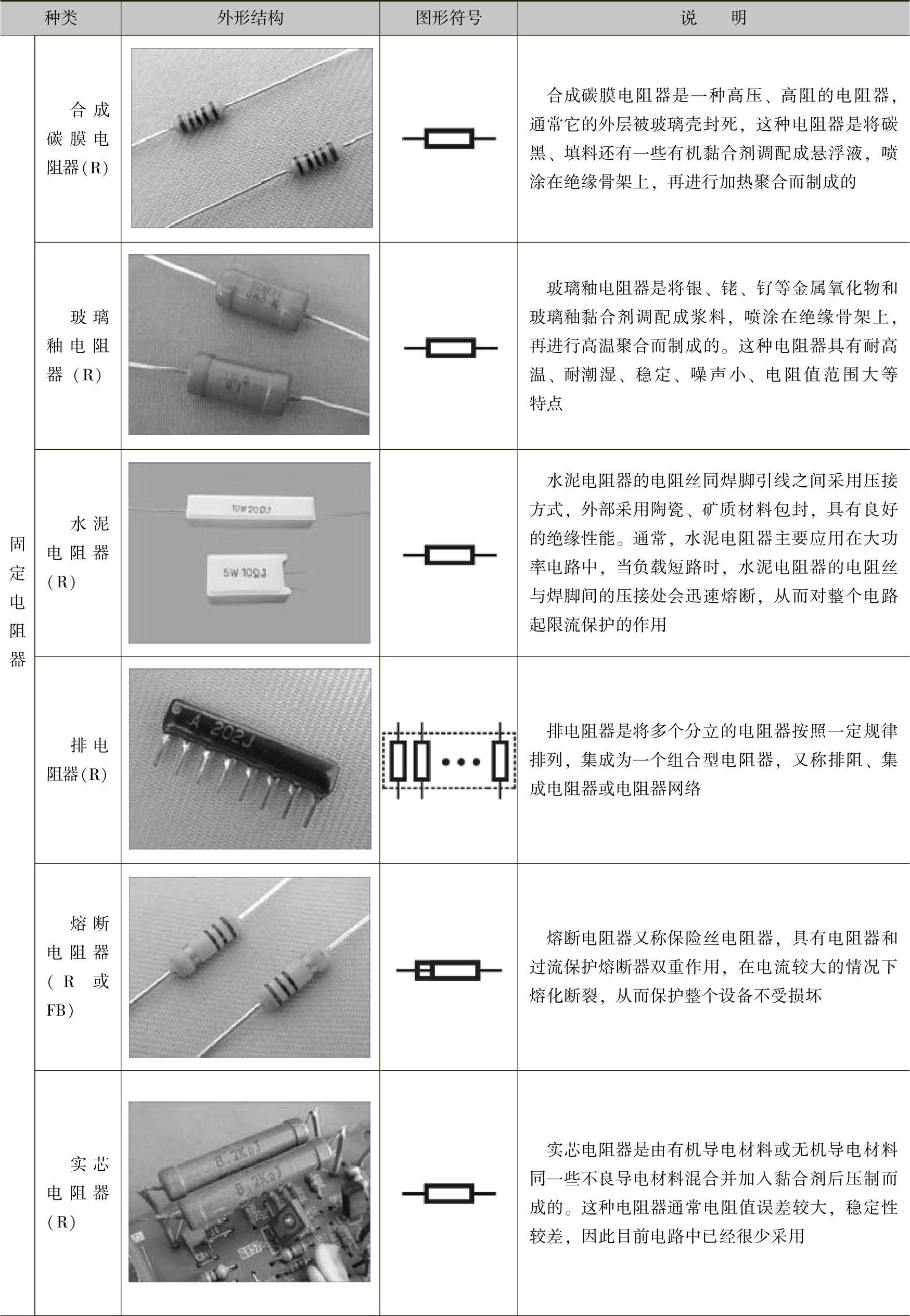

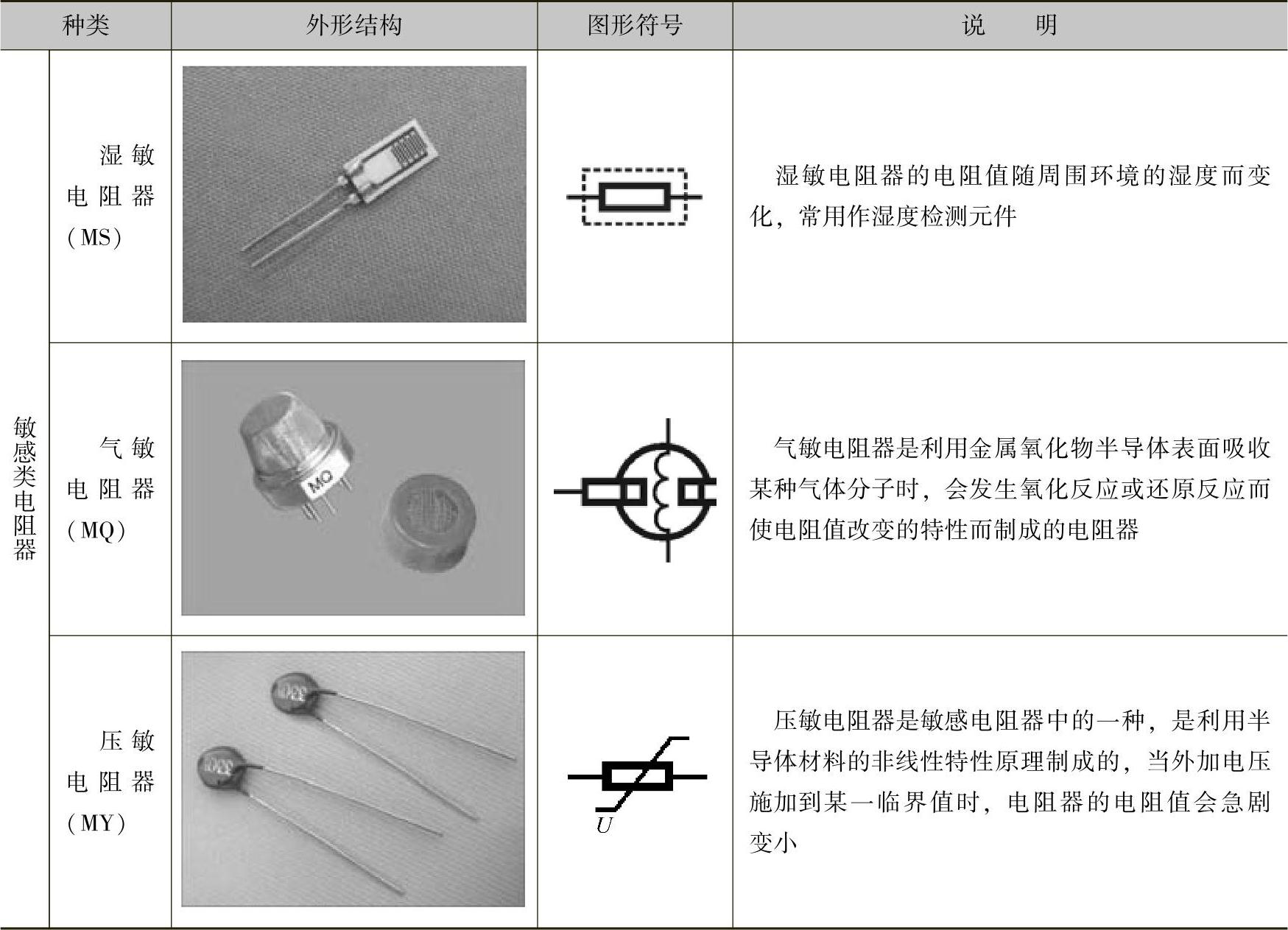

表2-1 常见电阻器的图形符号、外形及功能

（续）

（续）

（续）
