11.2.9搞定对“FM调制小功率发射电路”的识图分析

对于FM调制小功率发射电路的识读，一般需要我们先熟悉实际电路结构组成，然后找到电路中的核心元器件，查找其核心元器件的功能结构或内部结构框图，最后，依据核心元器件的功能结构完成对整体电路的识读。

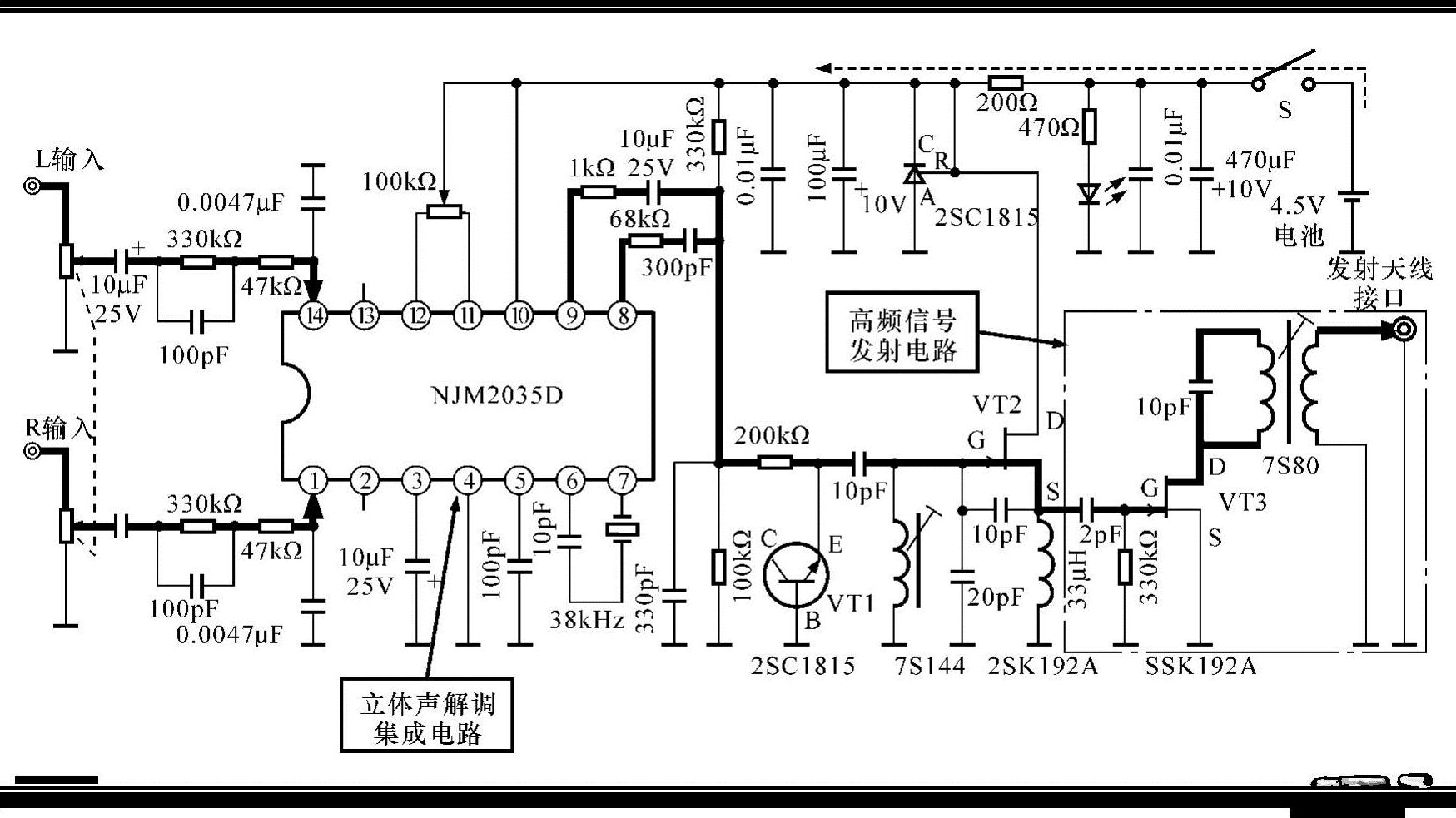

图11-15所示为一种FM调制小功率发射电路，它可以近距离传输立体声信号。可以看到，该电路主要是由立体声解调集成电路NJM2035D、高频信号发射电路（VT2等元件）等部分构成的。

图11-15 一种FM调制小功率发射电路

结合电路中关键元器件的功能特点，对该电路的识图过程如下：

双声道输入信号经预加重电路（RC）提升高频小信号，然后送入立体声解调集成电路NJM2035D的（14）脚、①脚，在其中进行立体声编码和调制处理。

在集成电路NJM2035D中设有38kHz振荡器，⑥、⑦脚外接谐振晶体，调制编码的立体声信号由⑨脚输出，⑧脚输出19kHz导频信号。

两信号合成后送到FM载波振荡调制场效应晶体管VT2的栅极，调制（FM）后的载波信号最后经高频信号发射电路中的场效应晶体管VT3放大后，经变压器耦合到发射天线端，将立体声FM信号发射出去。
