11.2.7
搞定对“电视机调谐接收电路”的识图分析
对于电视机调谐接收电路的识读，一般需要我们先熟悉实际电路结构组成，然后找到电路中的核心元器件，查找其核心元器件的功能结构或内部结构框图，最后，依据核心元器件的功能结构完成对整体电路的识读。

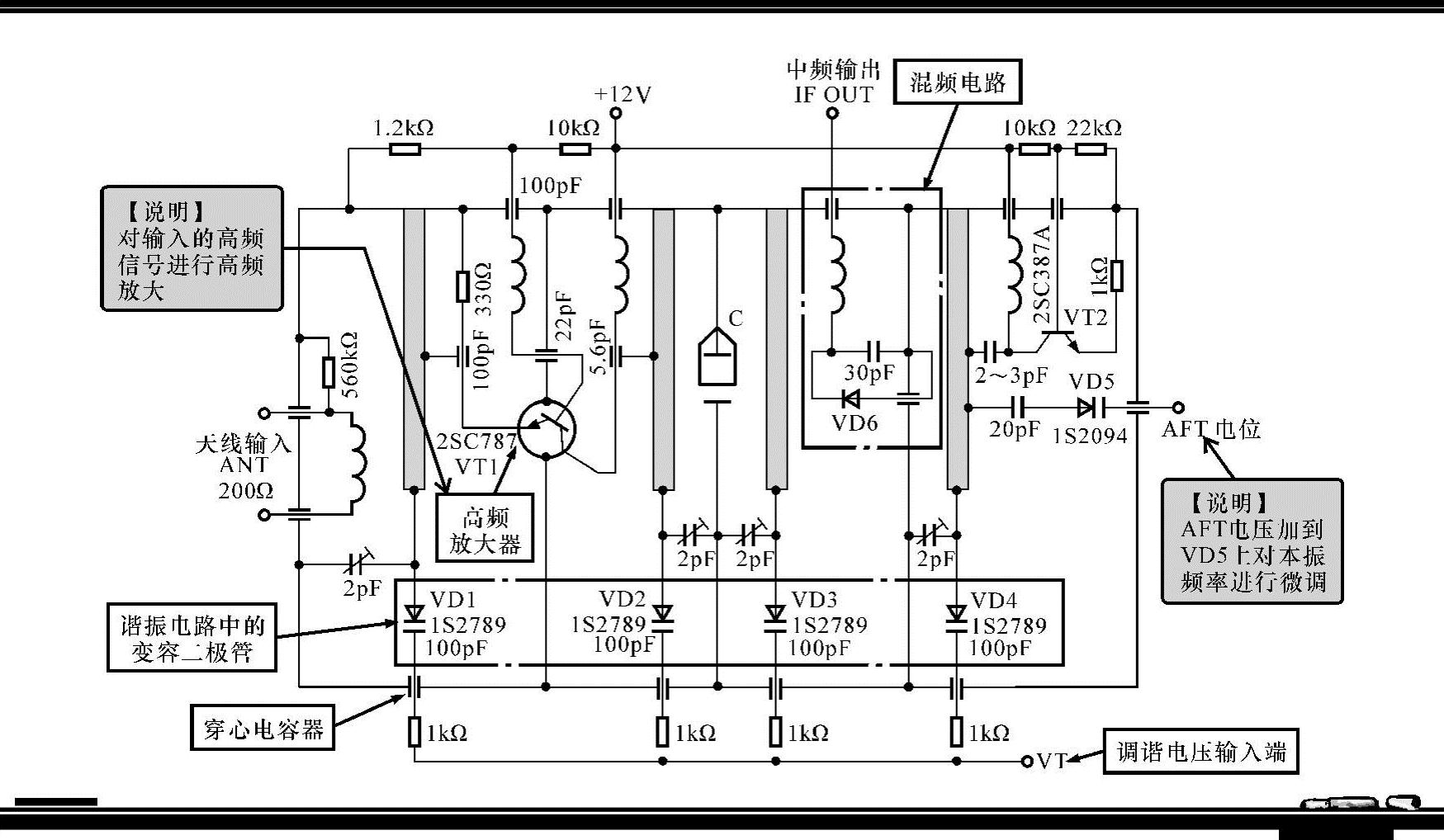

图11-13所示为采用电子调谐式U频段电视机接收电路，它是由高频放大器VT1、混频和本机振荡电路构成的。
结合电路中关键元器件的功能特点，对该电路的识图过程如下：
天线接收的信号经扁平电缆加到输入线圈上，经腔体谐振电路耦合到高放三极管VT1的发射极，将其放大后由集电极输出，经双调谐电路耦合到混频级VD6。由VT2和调谐电路构成本机振荡电路，本振电路也将本振信号送往混频电路，混频后由IF端输出中频信号。
图11-13 采用电子调谐式U频段电视机接收电路
