第12章 通过实际产品电路图锻炼电路识图的实战技能
现在，开始进入第12章的学习。本章，我们将以实际产品的电路图为例，锻炼电路识图技能。经过前面章节的学习，我们已经对各种功能电路的识读方法有所了解，下面我们将要对小家电产品、家庭影音产品、办公设备和通信设备中的电子产品电路图进行识读，通过大量经典电路图的识读分析，来巩固电路图的识读技能。
12.1从“小家电产品中的实用电路”入手锻炼识图技能
小家电产品在人们日常生活中随处可见，如饮水机、电风扇、电热水壶、洗衣机、转叶扇、电磁炉、电饭煲等。下面我们将以小家电产品中的实用电路为例，对电路特点、识图技巧和识读过程进行详细介绍，使读者的识图能力得到锻炼。
12.1.1轻松搞定对典型饮水机电路的识读分析
饮水机是对桶装饮用水进行加热或制冷，以方便人们饮用的一种小家电产品，相比其他小家电而言，饮水机电路的结构较为简单，也容易识读。
图12-1所示为典型饮水机电路的结构。在饮水机电路中可以找到温控器、加热器、
图12-1 典型饮水机电路的结构
定时器、臭氧管（杀菌部件）等部件。
在对饮水机电路进行识读时，可以将常见的元器件、功能电路进行划分，对各功能部件在电路中的作用进行充分的了解后，再对饮水机电路进行识读分析。

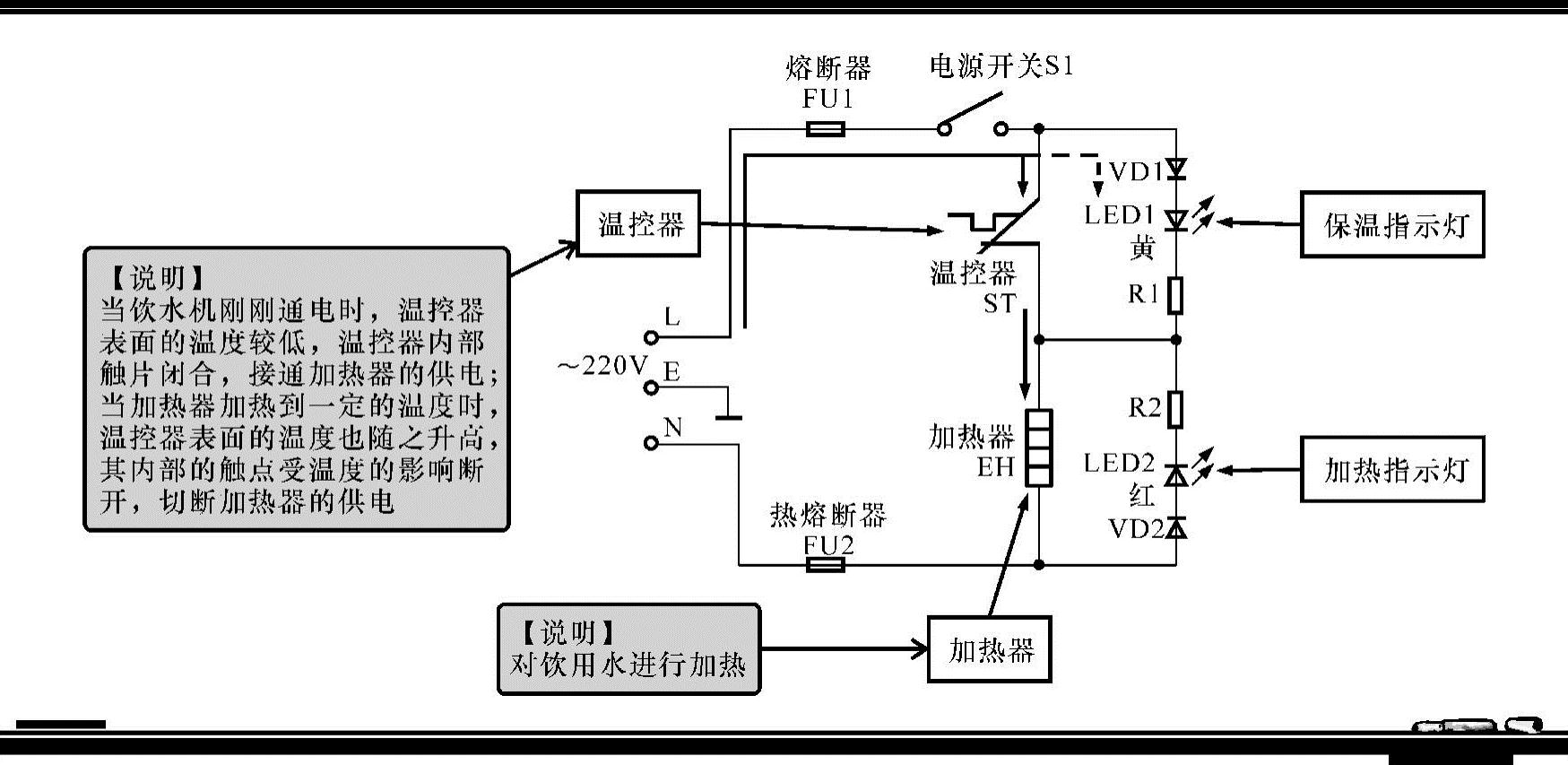

图12-2所示为澳柯玛饮水机的加热和控制电路的识读分析。该电路主要由熔断器FU1、热熔断器FU2、温控器ST、加热器EH以及发光二极管等组成。
图12-2 澳柯玛饮水机的加热和控制电路的识读分析
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：电源开关S1闭合后，交流220V电源由电源的L（相线）端送往温控器。当饮水机刚刚通电时，温控器表面的温度较低，温控器内部触片闭合，接通加热器的供电。交流220V经温控器后为加热器进行供电，使加热器对饮用水加热，此时加热指示灯LED2红灯被点亮。
当加热器加热到一定的温度时，温控器ST表面的温度也随之升高，其内部的触点受温度的影响断开，切断加热器的主供电电路。交流电压经VD1、LED1、R1及加热器EH形成回路，于是保温指示灯LED1发光，由于此时电流很小，加热器EH发热很小，用于进行保温工作。
12.1.2轻松搞定对典型电风扇电路的识读分析
电风扇是夏季用于增强室内空气的流动，使人体皮肤散热加快，起到清凉降温作用的一种家用设备。电风扇产品类型多样，但电路结构及原理有很多相同之处，比较容易识读。

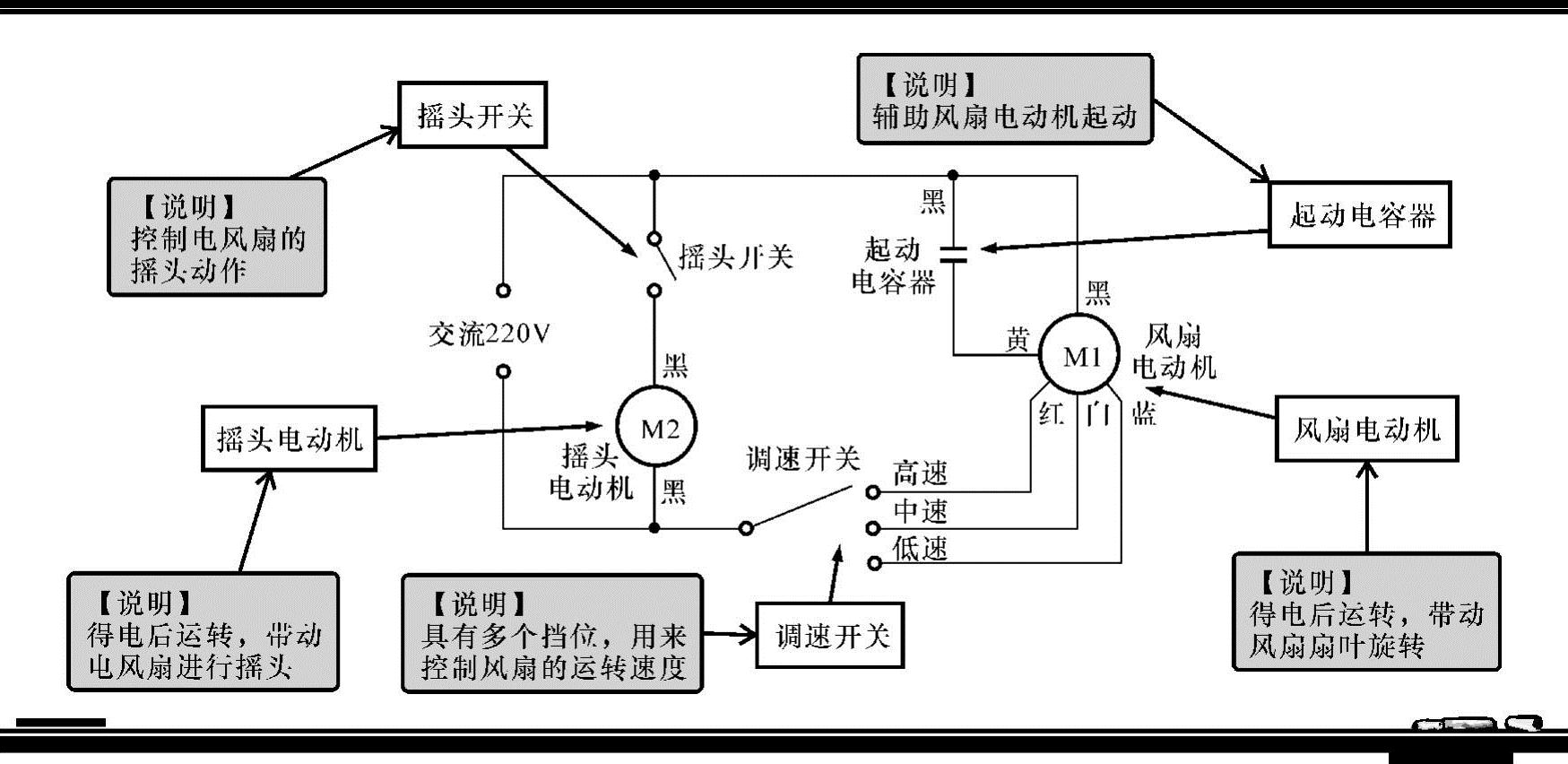

图12-3所示为典型电风扇电路的结构。在电风扇电路中可以找到摇头开关、摇头电动机、起动电容器、调速开关、风扇电动机等部件。
在对电风扇电路进行识读时，可以将常见的元器件、功能电路进行划分，对各功能部件在电路中的作用进行充分的了解后，再对电风扇电路进行识读分析。
图12-4所示为典型吊扇电路的识读分析。该电路主要是由电源开关S1、调速开关、NE555集成电路、双向晶闸管VT2、风扇电动机等组成的。
图12-3 典型电风扇电路的结构
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：交流220V电压经C1降压、VD整流、C2滤波、VS稳压后输出约12V的直流电压。12V电压经调速开关S2加到NE555时基电路IC的②、⑥脚，S2位置不同则输入的电平高低也不同，IC根据输入的电平，控制③脚输出的电平，使VT2导通程度发生变化，从而改变电动机M的旋转速度。

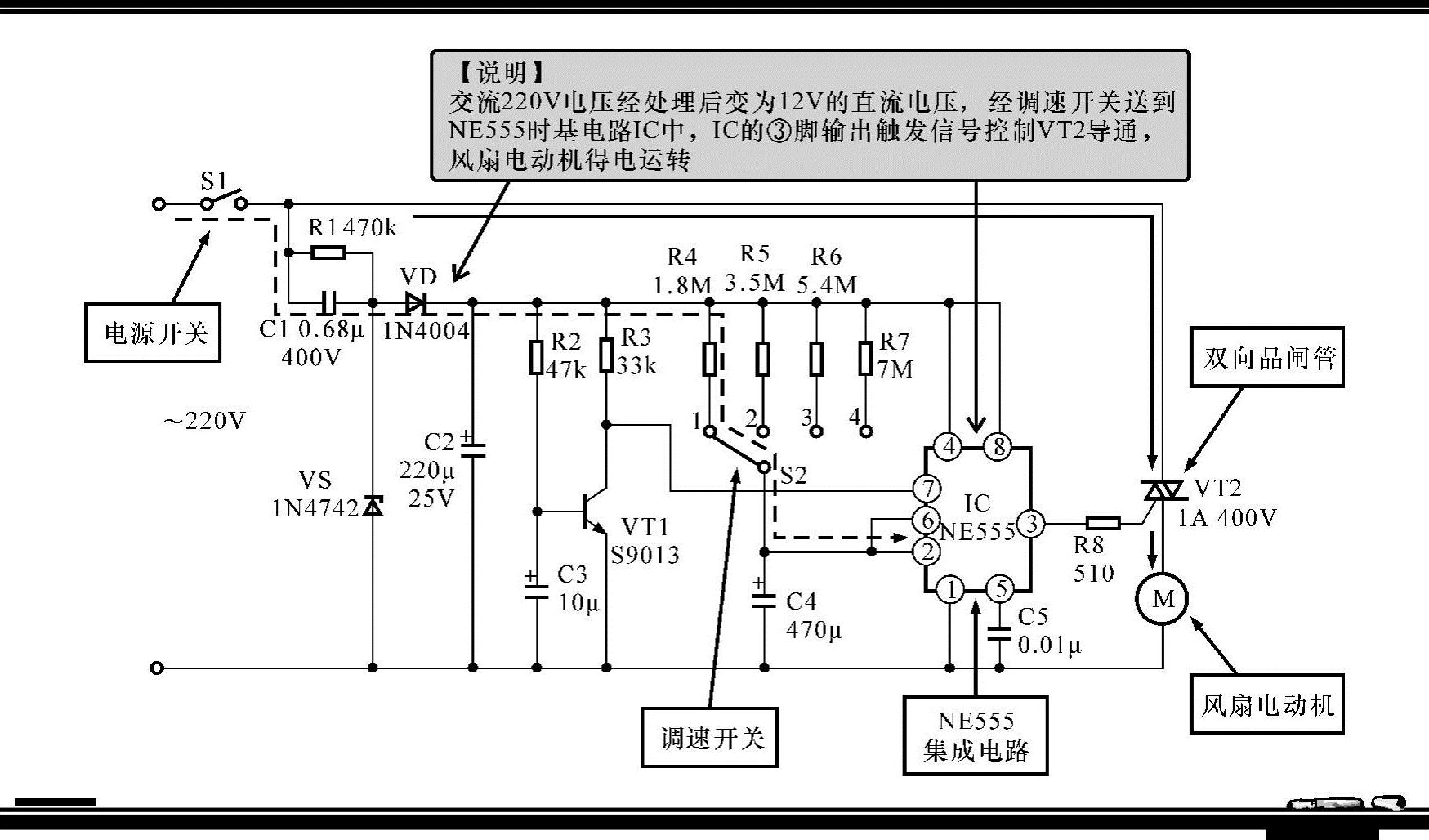

图12-4 典型吊扇电路的识读分析
12.1.3轻松搞定对典型电热水壶电路的识读分析
电热水壶是使用电能进行烧水的一种小家电产品，电路中的元器件相对较少，电路也不复杂，识读起来比较方便。
图12-5所示为典型电热水壶电路的结构。在电热水壶电路中可以找到蒸汽式自动断电开关、温控器、热熔断器、加热器等部件。
图12-5 典型电热水壶电路的结构
在对电热水壶电路进行识读时，可以将常见的元器件、功能电路进行划分，对各功能部件在电路中的作用进行充分的了解后，再对电热水壶电路进行识读分析。

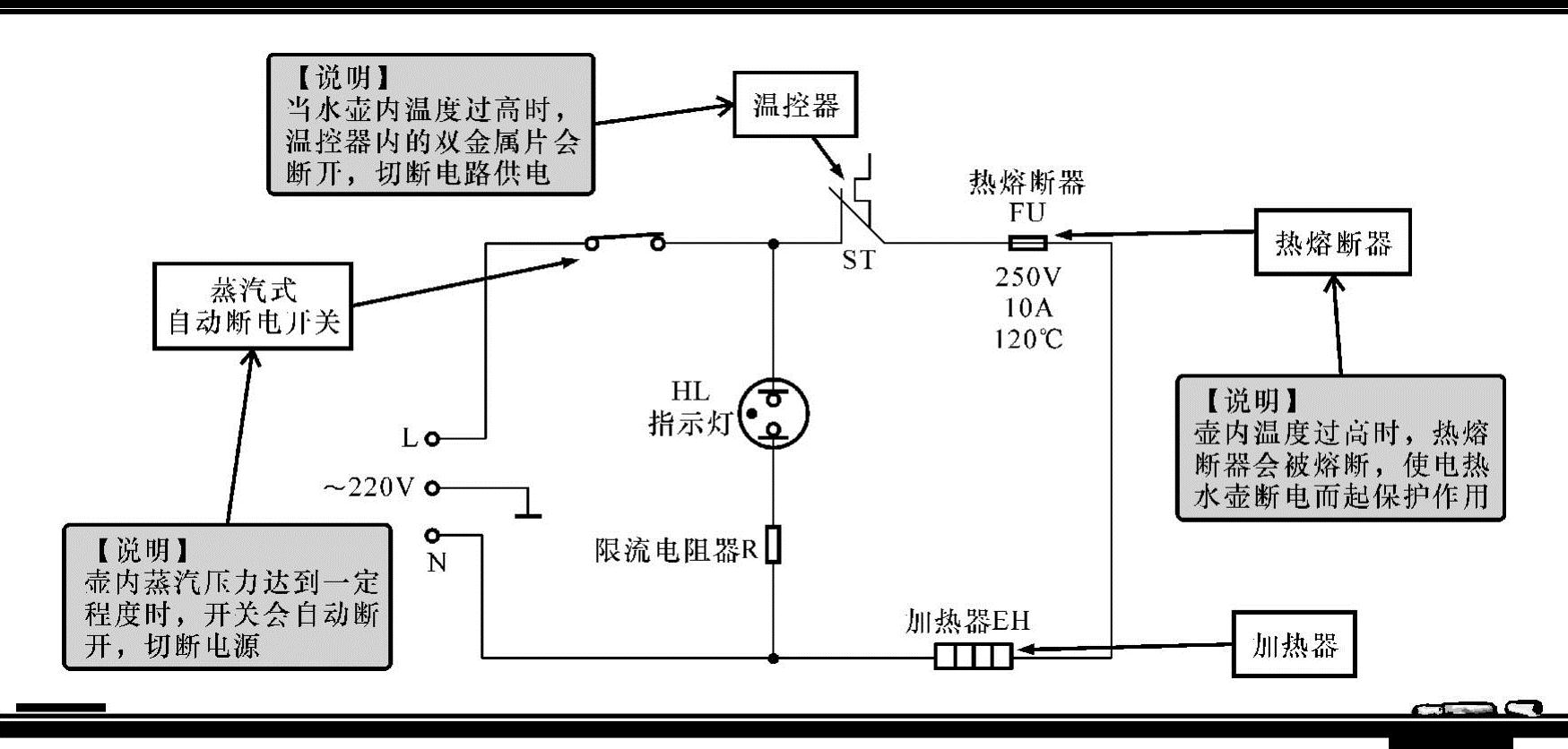

图12-6所示为典型电热水壶电路的识读分析。该电路主要由热熔断器FU、温控器ST、煮水加热器EH1、保温加热器EH2、选择开关SA以及发光二极管等组成。

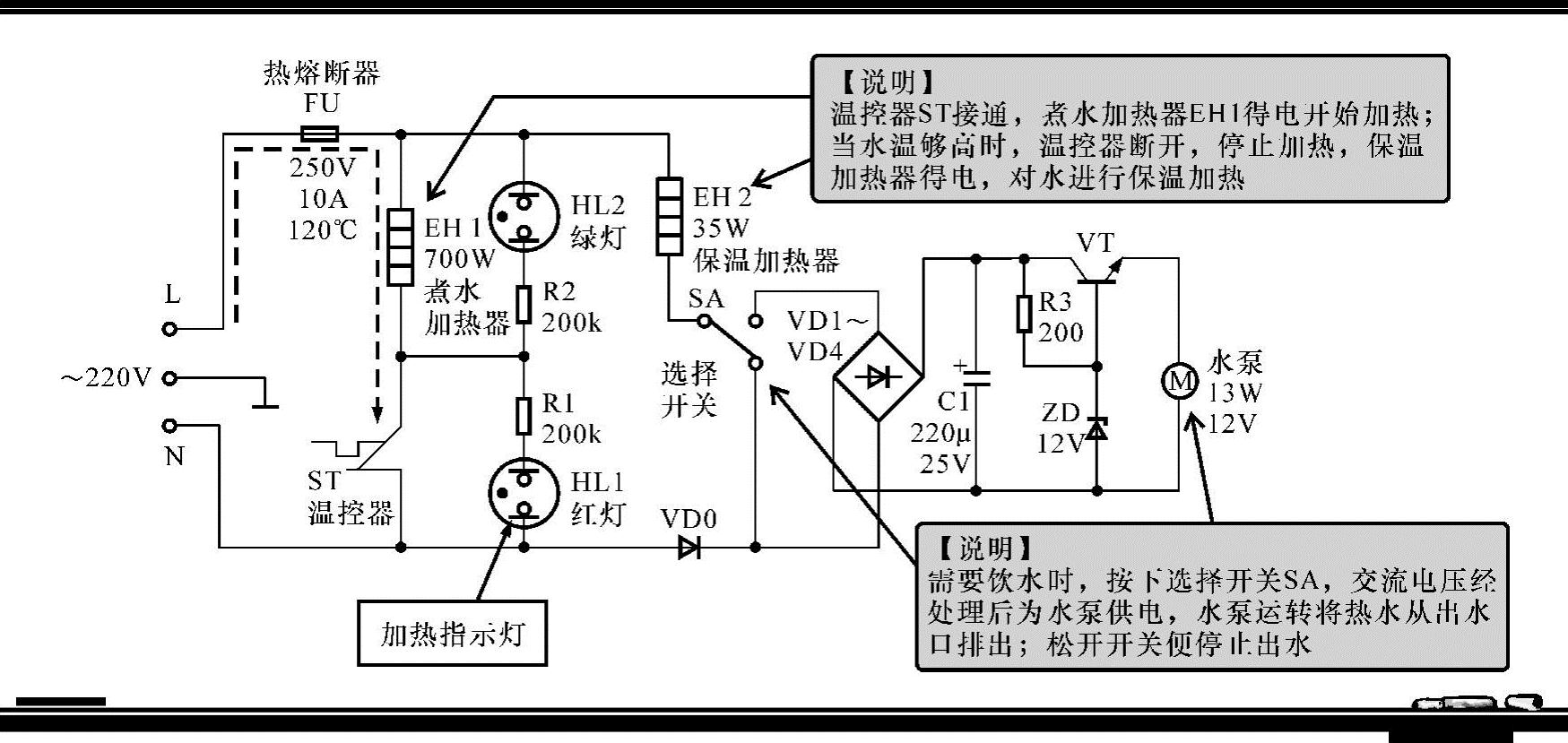

图12-6 典型电热水壶的加热和控制电路的识读分析
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：交流220V电压为电热水壶供电，闭合温控器ST，煮水加热器EH1通电开始加热；当水的温度达到一定程度（水开了），温度控制器ST自动断开，停止为煮水加热器供电。此时，保温加热器两端由半波整流二极管VD0供电，由于保温加热器所产生的能量只有煮水加热器的1/20，因此只起到保温的作用。
若电热水壶中水的温度降低了，温度控制器ST又会自动接通，继续加热，始终使水温保持在90℃以上。
饮水时，操作选择开关SA，使交流电源经过保温加热器，给桥式整流电路VD1～VD4供电，经整流后变成直流电压，并由电容器C1平滑滤波。滤波后的直流电压，经稳压电路变成12V的稳定电压，加到水泵电动机上，电动机起动，驱动水泵工作，热水自动流出。
12.1.4轻松搞定对典型全自动洗衣机电路的识读分析
洗衣机是一种通过电动机将电能转换为机械能，并依靠机械作用来洗涤衣物的机电一体化产品，它代替了千百年来人们一直沿用的手搓、棒击、冲刷、甩打等洗衣方式，把人们从繁重的手动洗衣劳动中解放出来。全自动洗衣机电路结构比较复杂，识读时要仔细、谨慎。
在对全自动洗衣机电路进行识读时，可以将常见的元器件、功能电路进行划分，对各功能部件在电路中的作用进行充分的了解后，再对全自动洗衣机电路进行识读分析。图12-7所示为海尔XQB5-A型全自动洗衣机的识读分析。
该电路主要由电源电路和控制电路组成，主要包括微处理器、晶体X1、降压变压器T1、桥式整流堆DB1、双向晶闸管TR1～TR5、排水电磁阀、进水电磁阀、洗涤电动机等元器件和部件。
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：按下电源开关后，交流220V电压一路经限流器SF、降压变压器T1、桥式整流堆DB1和稳压电路为微处理器（CPU）的（28）脚提供5V电压。另一路交流电压直接为电磁阀和电动机供电。
由操作显示电路为CPU发送人工指令，CPU驱动发光二极管显示工作状态；根据程序对进水电磁阀、电动机等进行控制。微处理器的（15）～（17）、（20）脚输出控制信号，信号经三极管放大后，触发双向晶闸管导通，进而被控制部件得电工作。
12.1.5轻松搞定对典型转叶扇电路的识读分析
转叶扇是电风扇的一种，该产品除了风扇可以转动外，风扇外罩上的转叶也可转动，转叶扇功能较多，因此电路结构比较复杂，识读时要注意部件之间的关系。
在对转叶扇电路进行识读时，可以将常见的元器件、功能电路进行划分，对各功能部件在电路中的作用进行充分的了解后，再对转叶扇电路进行识读分析。图12-8所示为长城KYT11-30型转叶扇电路的识读分析。

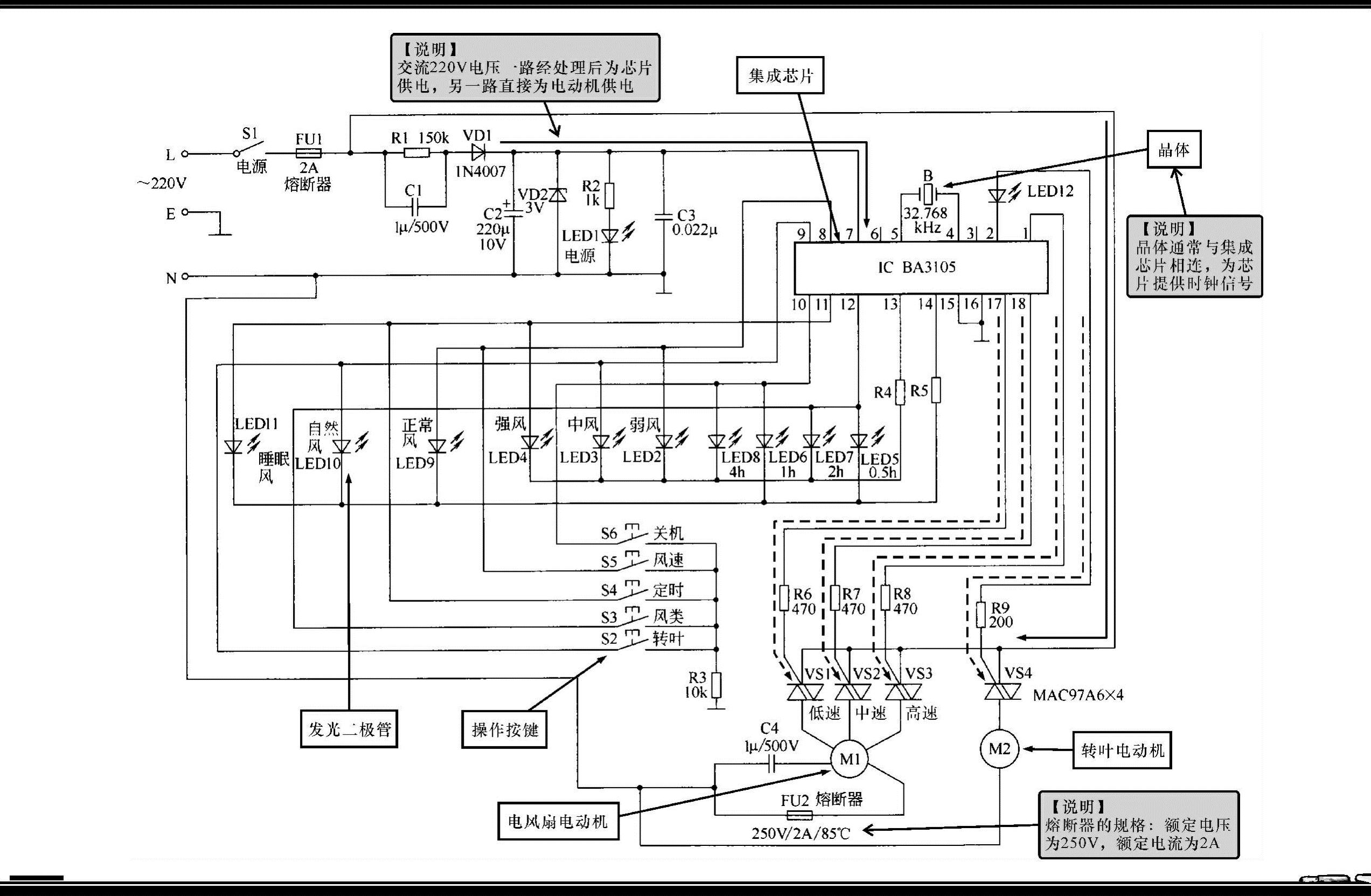

该电路主要由电源开关S1、集成芯片IC、晶体B、发光二极管LED1～LED12、操作按键S2～S6、双向晶闸管VS1～VS4、电动机M1和M2等组成。
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：交流220V电源送入风扇后，相线端（L）经由电源开关S1、熔断器FU1后送入由电阻R1和C1构成的降压电路中进行降压。降压后的交流电源，由VD1进行整流，再由电容器C2滤波、VD2稳压、C3滤波输出+3V电压，为集成芯片IC供电，交流输入零线（N）端接地。
图12-7 海尔XQB5-A型全自动洗衣机的识读分析
图12-8 长城KYT11-30型转叶扇电路的识读分析
根据电路结构，可以识读出集成芯片IC的⑦脚为电源供电端；④脚、⑤脚外接晶体，并与集成芯片形成32.768kHz的晶振信号，作为芯片的时钟信号。
操作按键S2～S6为人工操作按键。按某一键时，给控制器IC提供相应的指令信号，按键引脚经10kΩ电阻器（R3）接地，这些键分别表示相应的操作功能。
当按下其中某一按键时，集成芯片IC相应的引脚变为低电平，在芯片内经引脚功能的识别后，会使相应的引脚输出控制信号，从而控制电风扇电动机和转叶电动机的起、停及转速等。
当按下操作开机键后，集成芯片IC1的（17）、（18）、①脚，其中会有一脚输出触发脉冲，使被控制的晶闸管导通，风扇电动机得电旋转。
当晶闸管VS1导通时控制电风扇电动机低速绕组供电，SV2导通时控制电风扇电动机中速绕组供电，VS3导通时控制电风扇电动机高速绕组供电，以此可以控制电风扇电动机转速。
当集成芯片IC的②脚输出触发信号，使VS4导通时，则转叶电动机旋转。
集成芯片IC控制发光二极管的工作状态，如按下风速按键使风扇处于强风（高速）状态时，集成芯片IC的（11）脚保持高电平，（13）脚为低电平，则强风指示灯点亮。
12.1.6轻松搞定对典型电磁炉操作显示电路的识读分析
电磁炉的操作显示电路是整机的人机交互部分，通过该电路用户可对电磁炉进行控制，并且通过显示屏可了解到电磁炉的工作状态、运行时间等。电磁炉的操作显示电路结构并不复杂，了解主要部件的功能后，很容易识读出电路的工作流程。

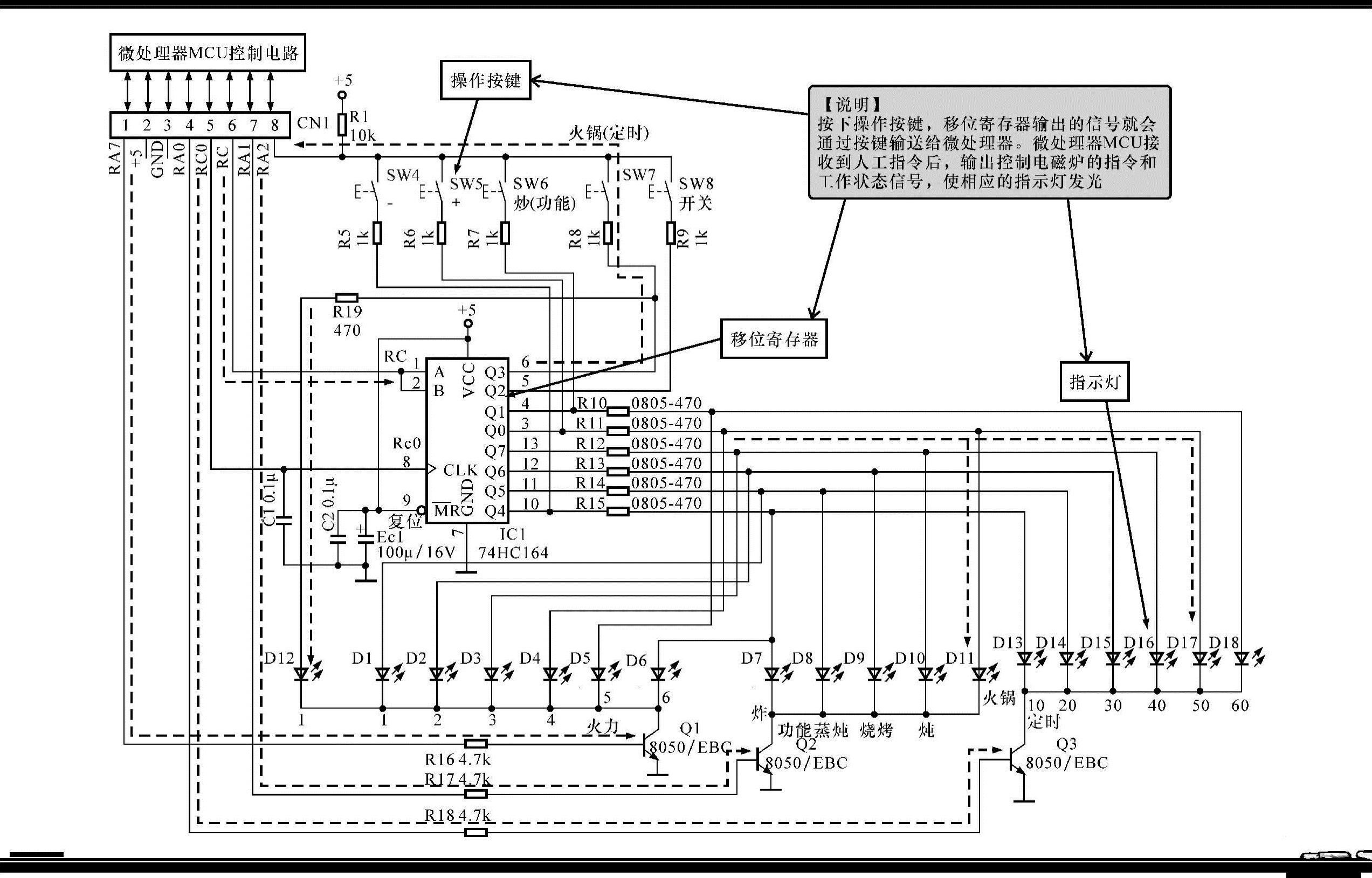

在对电磁炉电路进行识读时，可以将常见的元器件、功能电路进行划分，对各功能部件在电路中的作用进行充分的了解后，再对电路进行识读分析。图12-9所示为格兰仕C16A型电磁炉操作显示电路的识读分析。
该电路主要由操作按键（微动开关）、指示灯、移位寄存器以及外围元器件等构成。
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：当按下操作显示面板上的火锅按键（SW7）时，移位寄存器的⑥脚输出的信号就会通过该按键输送到数据连接线的⑧脚上，数据连接线将接收到的信号作为人工指令信号送给微处理器MCU。
微处理器MCU接收到人工指令后，输出控制电磁炉的指令和工作状态信号。微处理器经过数据连接线CN1的①、④、⑥、⑦脚送出控制三极管Q1、Q2、Q3和集成电路IC1的脉冲的信号，CN1的⑥脚送出的信号输送给移位寄存器的数据输入端的①脚和②脚。
移位寄存器IC1对于送来的信号进行移位处理，然后经③～⑥、⑩～（13）脚输出不同时序的并行脉冲信号，其中③～⑥脚与开关SW4～SW7构成人工指令输入电路，三极管Q1～Q3与IC1构成发光二极管显示电路。
12.1.7轻松搞定对典型电饭煲电源电路的识读分析
电饭煲的电源电路主要为电饭煲中的加热器、控制电路等提供工作电压，维持电饭煲的正常工作状态。电饭煲电源电路结构比较简单，识读时要明确主要部件的功能以及连接关系，才能顺利识读出供电的走向。
在对电饭煲电源电路进行识读时，可以将常见的元器件、功能电路进行划分，对各功能部件在电路中的作用进行充分的了解后，再对电饭煲电源电路进行识读分析。图12-10所示为典型电饭煲电源电路的识读分析。
图12-9 格兰仕C16A型电磁炉操作显示电路的识读分析
图12-10 典型电饭煲电源电路的识读分析

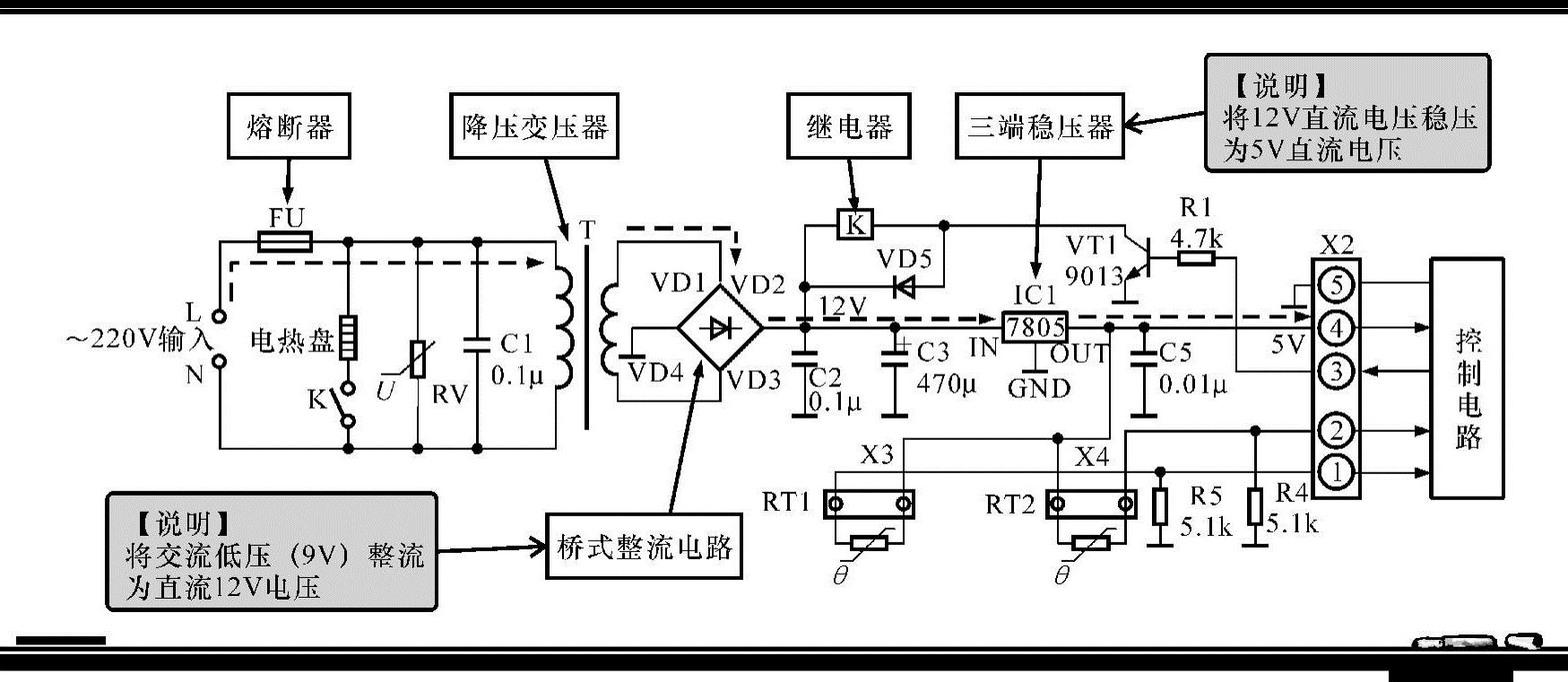

该电路主要由熔断器FU、电热盘（加热器）、降压变压器T、桥式整流电路VD1～VD4、滤波电容器、三端稳压器IC1、继电器K等组成。
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：交流220V市电送入电饭煲电路后，通过熔断器FU将交流电输送到电源电路中，电热盘（加热器）由交流220V供电，受继电器触点K的控制。
当交流220V进入到电源电路中，经过降压变压器T降压后，输出9V交流低压。9V交流低压经桥式整流电路（VD1～VD4）整流、滤波电容C2滤波后变为直流12V电压。12V电压经三端稳压器后输出+5V的稳定电流电压，并通过插件X2送往后级电路中。
12.2从“家庭影音产品中的实用电路”入手锻炼识图技能
随着数字技术的发展和人们生活水平的提高，与人们生活相关的家庭影音产品得到了迅速的发展，如MP3、MP4、影碟机、汽车音响等产品。下面我们将以家庭影音产品中的实用电路为例，对电路特点、识图技巧和识读过程进行详细介绍，使读者的识图能力得到锻炼。
12.2.1轻松搞定对小型数码影音产品的FM收音电路的识读分析
FM收音电路就是用来接收广播信号的电路，其核心电路部分通常为FM收音芯片，在识读时可根据其接收广播信号的过程来进行分析，将电路简单化，最终完成对FM收音电路的识读。

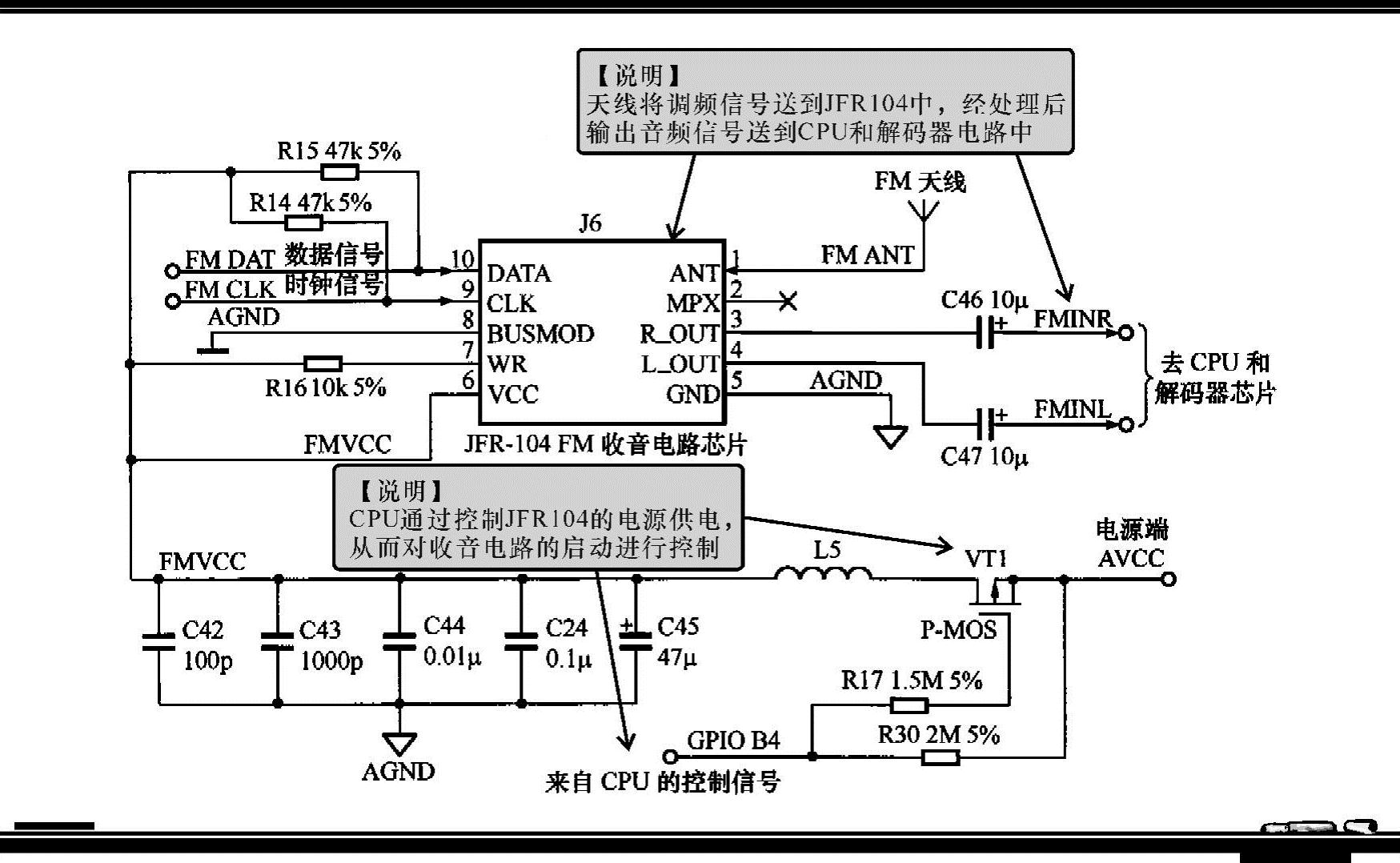

图12-11所示为典型MP3播放器FM收音机电路的识读分析。该电路主要由FM收音电路芯片JFR-104以及电阻器、电容器、电感器等外围元器件组成。
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：在收音状态时，天线收到的调频广播节目信号送到JFR104的①脚，该信号是广播电台发射的射频载波。在JFR104芯片中进行高放、混频、中放、鉴频等处理，解调出音频信号。
解调后的音频信号由④、③脚送到CPU和解码器电路中进行处理，JFR104的⑩脚和⑨脚接收来自主芯片的控制数据信号、时钟信号。来自CPU的收音控制信号加到供电场效应晶体管VT1的栅极，通过VT1控制加给JFR104的电源供电，从而达到控制收音的目的。
图12-11 典型MP3播放器FM收音机电路的识读分析
12.2.2轻松搞定对小型数码影音产品的音频D/A转换器电路的识读分析
音频D/A转换器电路是将数字音频信号变成模拟音频信号的电路，在影音产品中十分常见。对该电路进行识读时，要根据核心芯片的引脚功能和音频信号流程进行分析，最终完成对音频D/A转换器电路的识读。

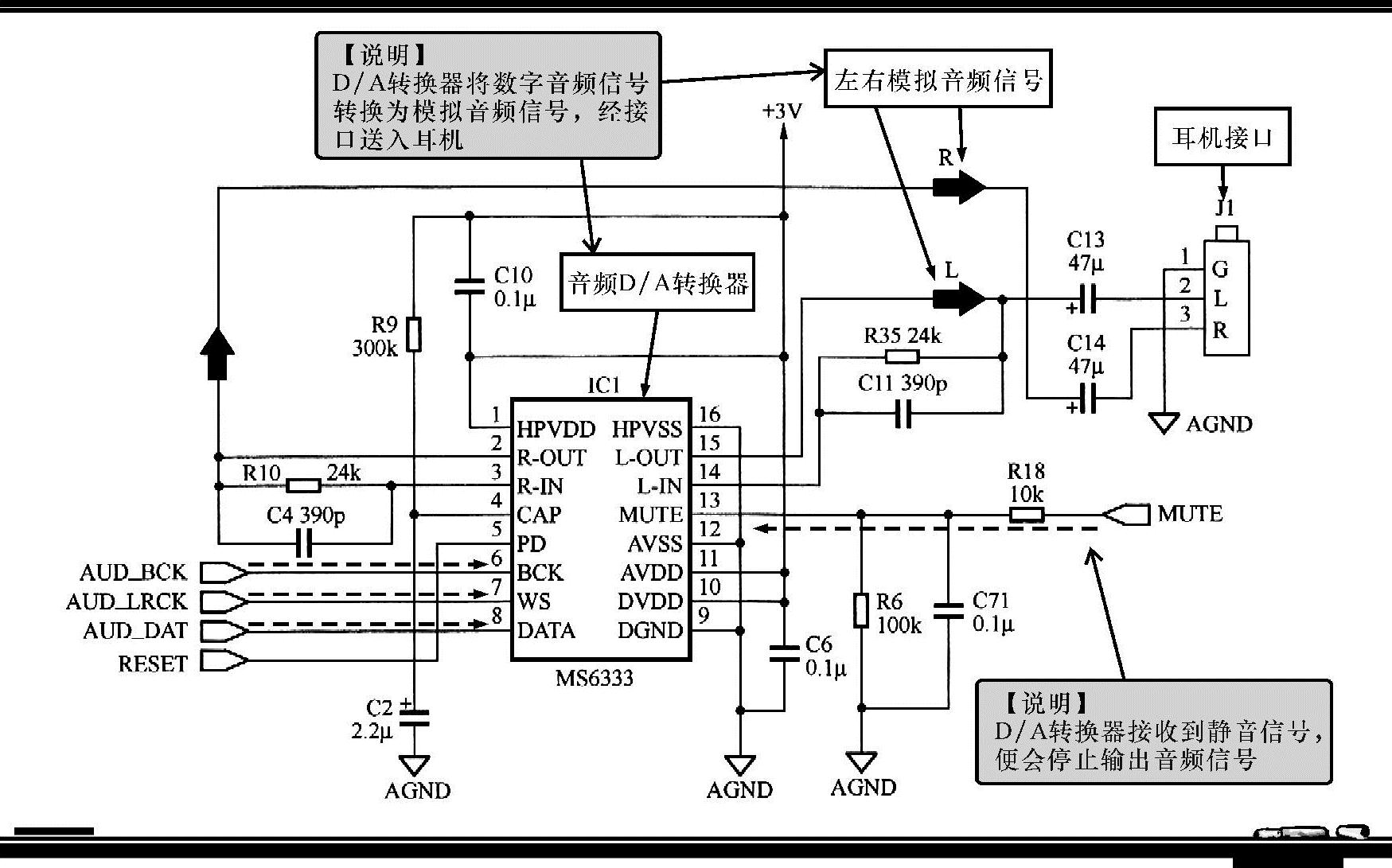

图12-12所示为典型MP4播放器音频D/A转换器电路的识读分析。该电路主要由音频D/A转换器IC1、耳机接口J1以及电阻器、电容器等外围元件组成。
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：由电源电路送来的+3V电压送到IC1的①、⑩和（11）脚上，为D/A转换器供电。数字音频信号分别加到音频D/A转换器的⑥、⑦、⑧脚，在集成电路内进行D/A转换处理，然后由②、（15）脚输出模拟音频信号，经接口电路送到耳机中。
CPU送来的静音控制信号由芯片（13）脚送入，使D/A转换器停止输出音频信号，达到静音的目的。
12.2.3轻松搞定对小型数码影音产品的音频信号放大器电路的识读分析
音频信号放大器电路是将音频信号进行功率放大，用以驱动扬声器或耳机工作的电路，该电路通常接在音频信号处理电路之后，在影音产品中十分常见。对该电路进行识读时要根据核心芯片的引脚功能和音频信号流程进行分析，最终完成对音频信号放大器电路的识读。
图12-12 典型MP4播放器音频D/A转换器电路的识读分析

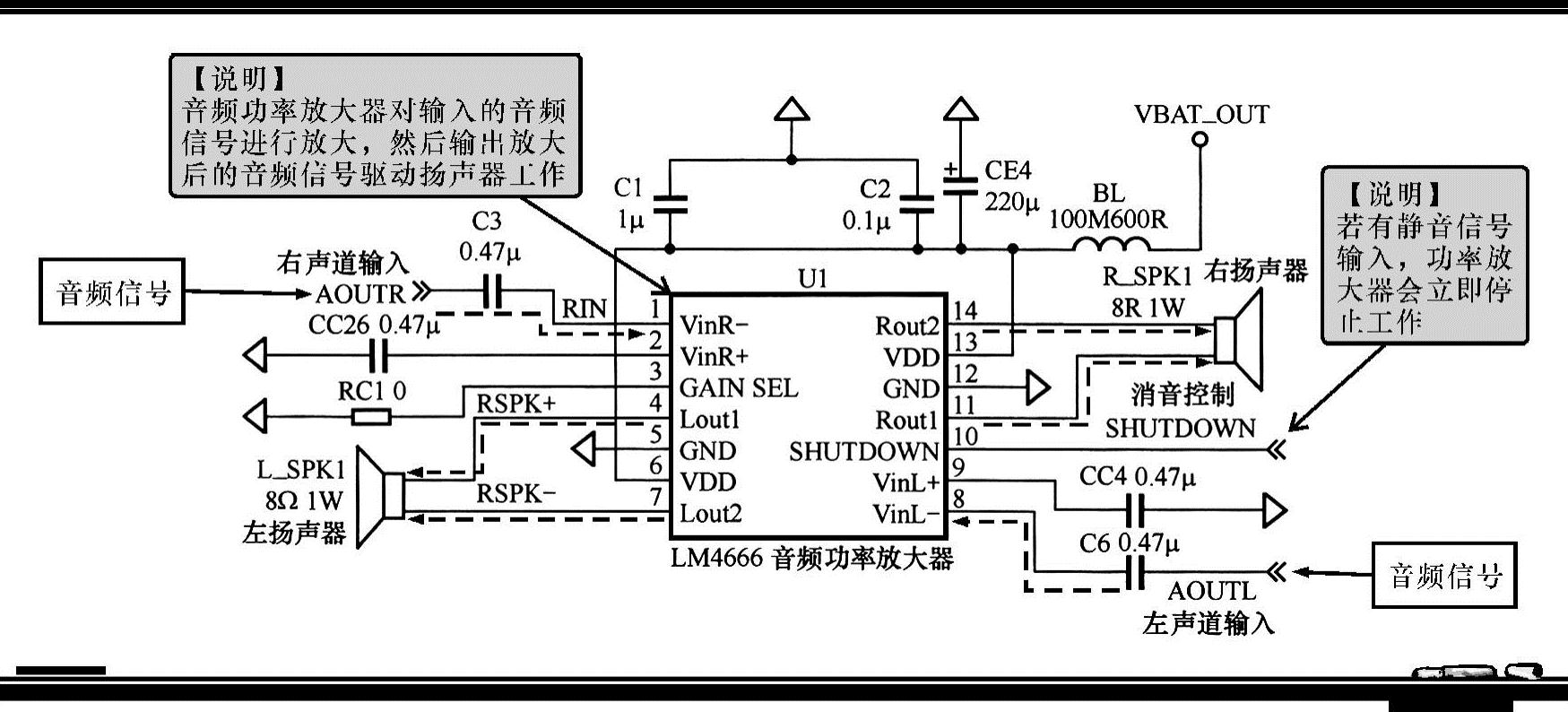

图12-13所示为双声道立体声音频功率放大器电路的识读分析。该电路主要由音频功率放大器U1、左右扬声器以及电阻器、电容器、电感器等外围元件组成。该电路主要应用于小型数码影音播放器中。
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：立体声音频信号（L、R）分别从U1的⑧、①脚输入，经内部的双声道功率放大后分别由④、⑦和（11）、（14）脚输出去驱动两个扬声器工作。
U1的⑩脚为消音控制端，该脚有静音信号输入时，电路立即停止输出音频信号。
图12-13 双声道立体声音频功率放大器电路的识读分析
12.2.4轻松搞定对小型数码影音产品的耳机驱动电路的识读分析
小型数码影音产品基本都配有耳机接口，用以连接耳机，耳机驱动电路就是将音频信号传输到耳机接口上的电路。对该电路进行识读时，要根据音频信号走向进行分析，最终完成对耳机驱动电路的识读。
图12-14所示为具有消音功能的耳机驱动电路的识读分析。该电路主要由耳机接口JP1、消音管Q1、Q2以及外围元件等组成。
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：来自数字信号处理电路的L、R音频信号经电阻器R8、R9送到耳机接口，Q1、Q2场效应晶体管的漏极分别接到L、R信号的输入线上，当控制电路送来消音信号时，Q1、Q2导通，将L、R音频信号短路到地，无信号输出，小型数码影音产品处于静音状态。
图12-14 具有消音功能的耳机驱动电路的识读分析
12.2.5轻松搞定对小型数码影音产品的话筒放大电路的识读分析
话筒放大电路用来对话筒输入的语音信号进行放大，方便后一级电路对语音信号进行处理。对该电路进行识读时，要根据输入的语音信号走向进行分析，最终完成对话筒放大电路的识读。

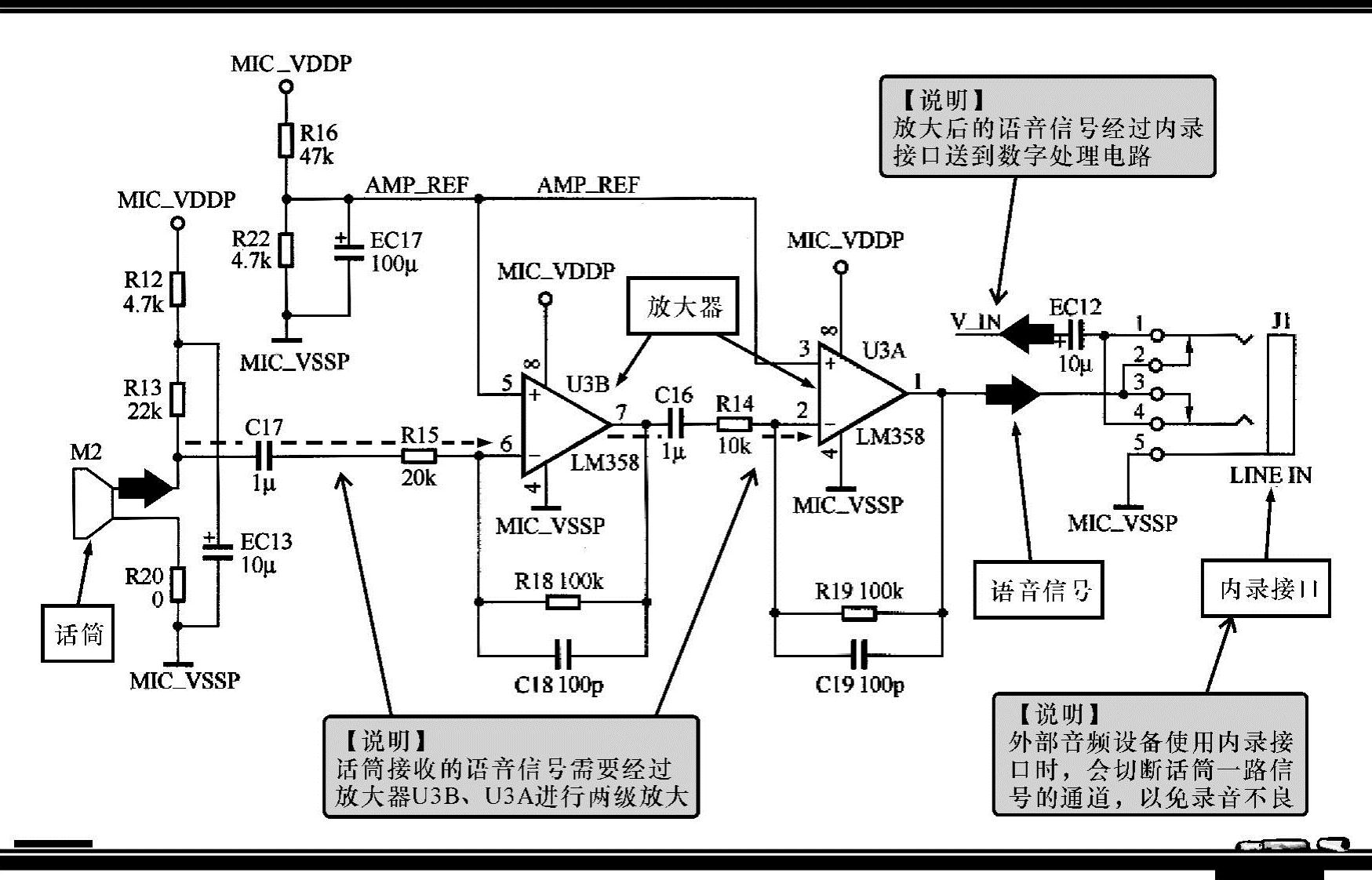

图12-15所示为小型播放器话筒放大电路的识读分析。该电路主要由两级运算放大器（U3B/A）、耦合电容器C17、话筒M2、内录接口J1以及外围元器件等组成。
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：当要录制语音时，话筒将接受的语音信号变为电信号，经放大器放大后，通过内录接口送往录音信号处理电路（数字处理电路）。
当需要录制外部音频设备的音频信号时，外部音频设备的输出线路接到录音接口上，当插入接口输入信号插头时，会自动切断话筒信号的通道，只有拔下插头，才能通过话筒录制语音信号。
图12-15 小型播放器话筒放大电路的识读分析
12.2.6轻松搞定对汽车音响功放电路的识读分析
汽车音响的功放电路主要用来放大由收音电路或CD电路送来的模拟音频信号，再将放大到足够功率的音频信号去驱动扬声器发声。一般情况下，汽车音响中的功放电路是由音量控制电路和音频功率放大器电路组成的。
1.音量控制电路的识读分析
对音量控制电路进行识读时，根据核心芯片的引脚功能和音频信号流程进行分析，最终完成对音量控制电路的识读。

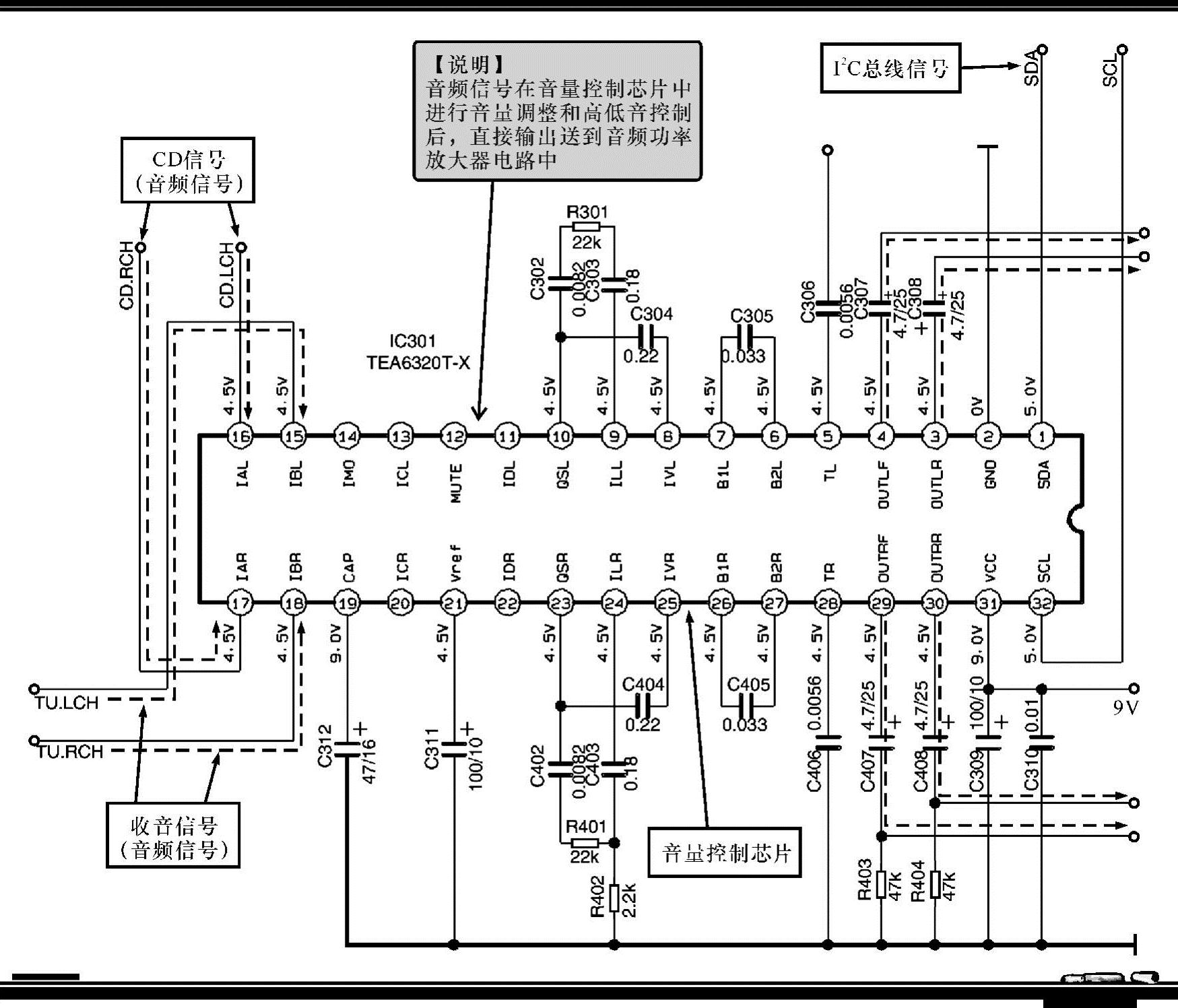

图12-16所示为JVC KD-S283型汽车音响的音量控制电路的识读分析，音量控制芯片IC301（TEA6320T-X）可接收由收音电路或CD电路送来的音频信号，并进行音量控制或声道变换处理。
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：音量控制芯片IC301的（31）脚为9V直流电压供电端，①脚和（32）脚接收由微处理器送来的I2C总线控制信号，进行音量和声道的控制。
音量控制电路IC301的（16）、（17）脚接收由CD电路送来的模拟音频信号，（15）、（18）脚接收由收音电路送来的模拟音频信号，汽车音响在工作状态时，会根据人工选择的工作模式，选择输入模拟音频信号的信号源，并对其进行音量调整和高低音的控制。
图12-16 JVCKD-S283型汽车音响的音量控制电路的识读分析
处理后的音频信号分别由③脚和④脚、（29）脚和（30）脚输出两组模拟音频信号，送往音频功率放大器中。
【注意】

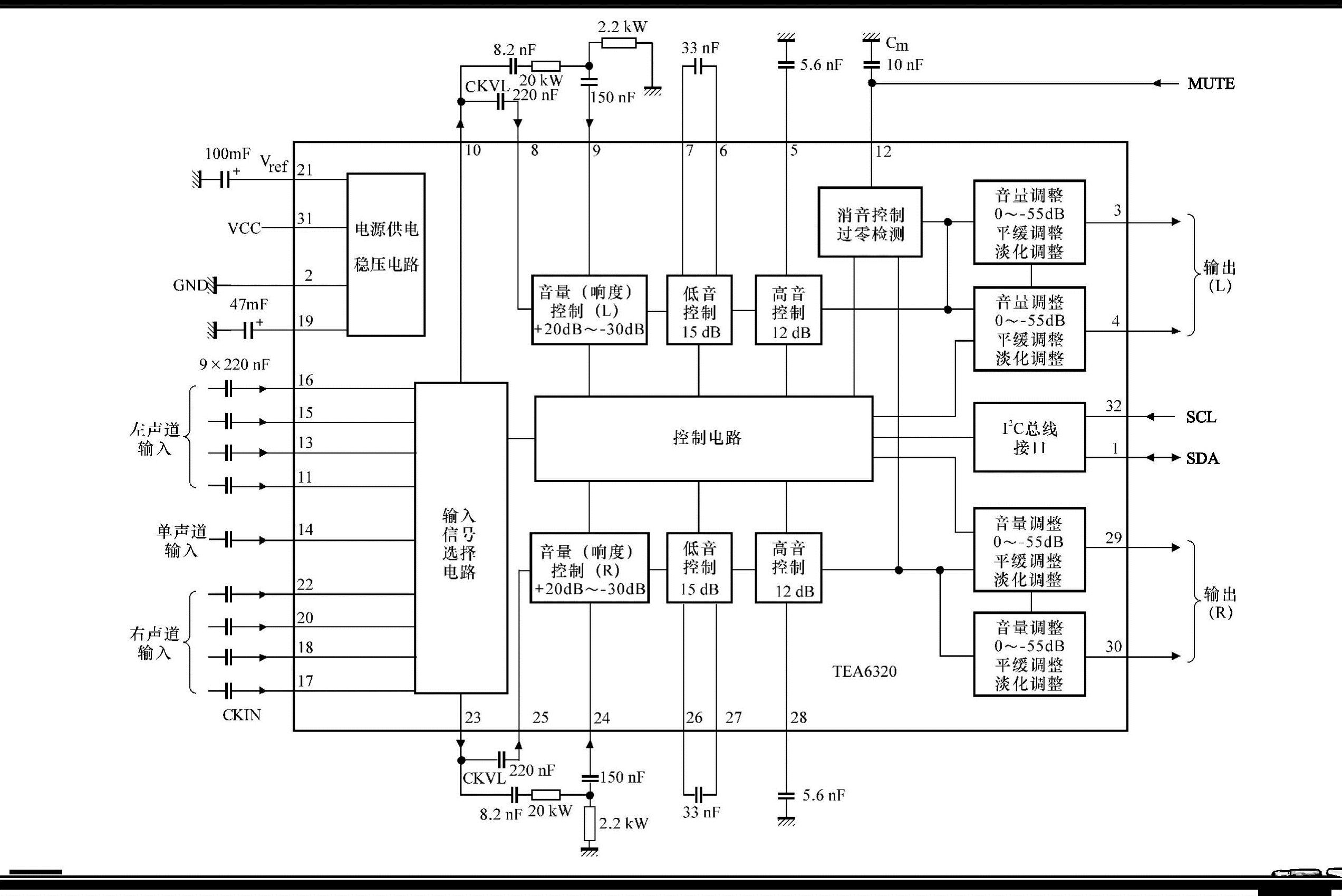

图12-17为音量控制芯片TEA6320T的内部功能框图。在进行识图分析时常需借助集成电路功能框图，了解芯片的内部结构和引脚功能等信息，从而确保读懂电路。从图中可以了解到芯片的内部结构、引脚功能等相关信息。
图12-17 音量控制芯片TEA6320T的内部功能框图
2.音频功率放大器电路的识读分析
对音频功率放大器电路进行识读时，根据核心芯片的引脚功能和音频信号流程进行分析，最终完成对音频功率放大器电路的识读。

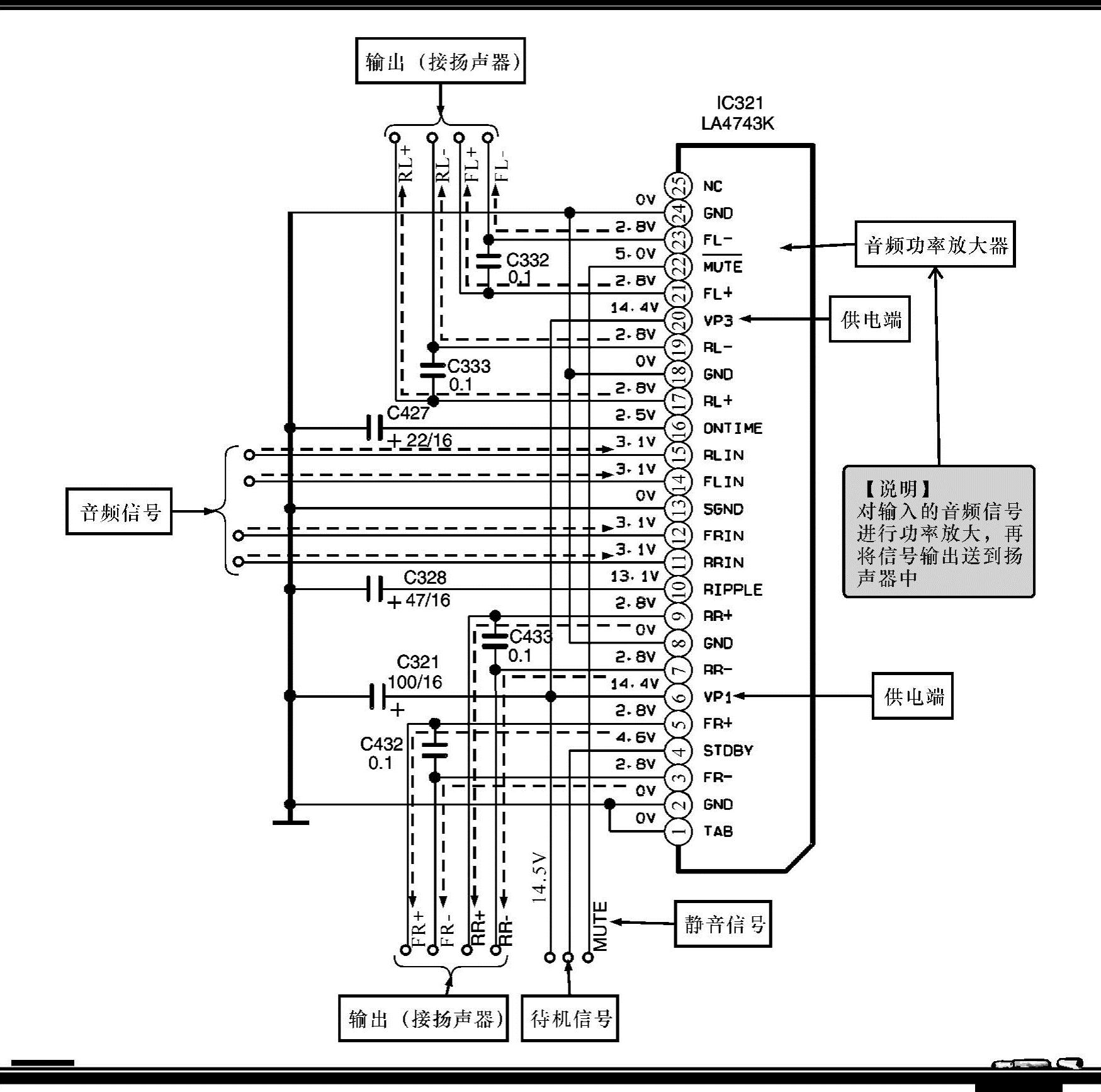

图12-18所示为JVCKD-S283型汽车音响的音频功率放大器电路的识读分析，音频功率放大器IC321（LA4743K）可将音频控制电路送来的音频信号进行放大，然后去驱动扬声器发声。
图12-18 JVCKD-S283型汽车音响的音频功率放大器电路的识读分析
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：音频功率放大器IC321（LA4743K）的（11）脚和（12）脚、（14）和（15）脚接收由音量控制电路送来的模拟音频信号，经内部电路进行放大后，输出四路模拟的音频信号，分别由③脚和⑤脚输出FR音频信号，由⑦脚和⑨脚输出RR音频信号，由（17）脚和（19）脚输出RL音频信号，（21）脚和（23）脚输出FL音频信号，经插件送往扬声器中。
音频功率放大器IC321的⑥脚和（20）脚为14.5V直流电压供电端，④脚为开机/待机信号输入端，（22）脚为静音控制端。
【注意】
图12-19为音频功率放大器LA4743K的内部功能框图。从图中可以了解到芯片的内部结构、引脚功能等相关信息。

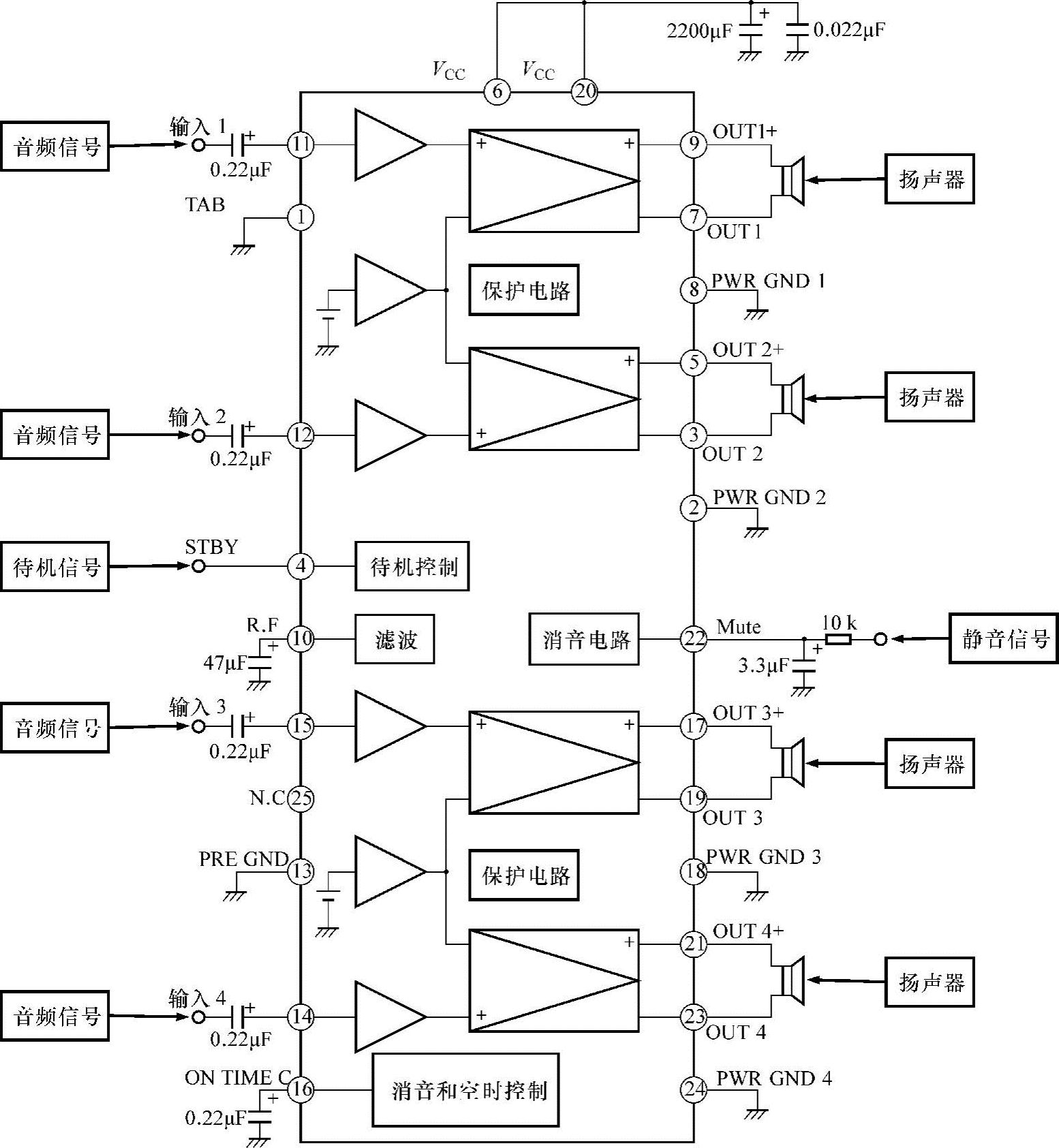

图12-19 音频功率放大器LA4743K的内部功能框图
12.2.7轻松搞定对DVD影碟机AV解码电路的识读分析
DVD影碟机的AV解码电路主要用来对音频、视频信号进行处理，对该电路进行识读时，要根据主要元器件的功能和信号流程将电路简单化，理清主要信号流程的走向。

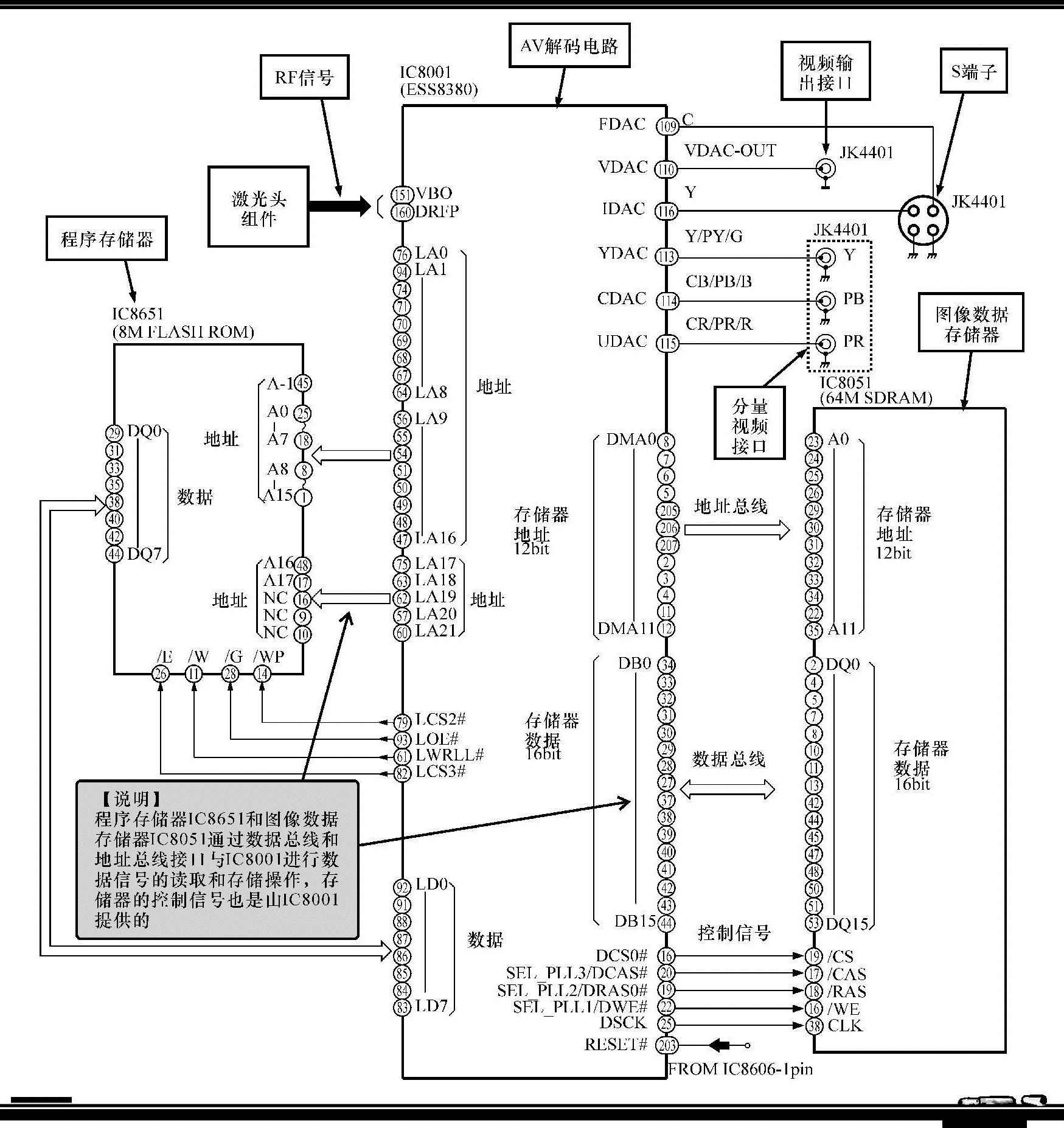

图12-20所示为S830GK型DVD机AV解码电路的识读分析。该电路主要由AV解码电路IC8001、程序存储器IC8651、图像存储器IC8051以及外围元器件等组成。
图12-20 S830GK型DVD机AV解码电路的识读分析
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：由激光头组件送来的RF信号经AV解码芯片IC8001的（151）、（160）脚送入芯片内部进行解码。AV解码芯片将处理后的信号经（109）脚输出色度信号、（116）脚输出亮度信号，送往S端子接口中；（110）脚输出复合视频信号，送往视频输出接口中；（113）脚～（115）脚输出分量视频（Y、PB、PR）信号，送往视频输出电路中。
程序存储器IC8651和图像数据存储器IC8051通过数据总线和地址总线接口与IC8001进行数据信号的读取和存储操作，存储器的控制信号也是由IC8001提供的。
12.3从“办公设备中的实用电路”入手锻炼识图技能
办公设备是指在办公室等环境中，辅助工作人员完成扫描、打印、复印等工作的电子产品，这其中最常见的主要有打印机、数码复印机等。下面我们将以办公设备中的实用电路为例，对电路特点、识图技巧和识读过程进行详细介绍，使读者的识图能力得到锻炼。
12.3.1轻松搞定对激光打印机电源电路的识读分析
电源电路是激光打印机的重要组成部分，它为激光打印机中各功能部件和电路元件提供所需的工作电压，维持整机工作。对于此类电路，要根据电路中一些具有明显特征的元器件进行识读分析。

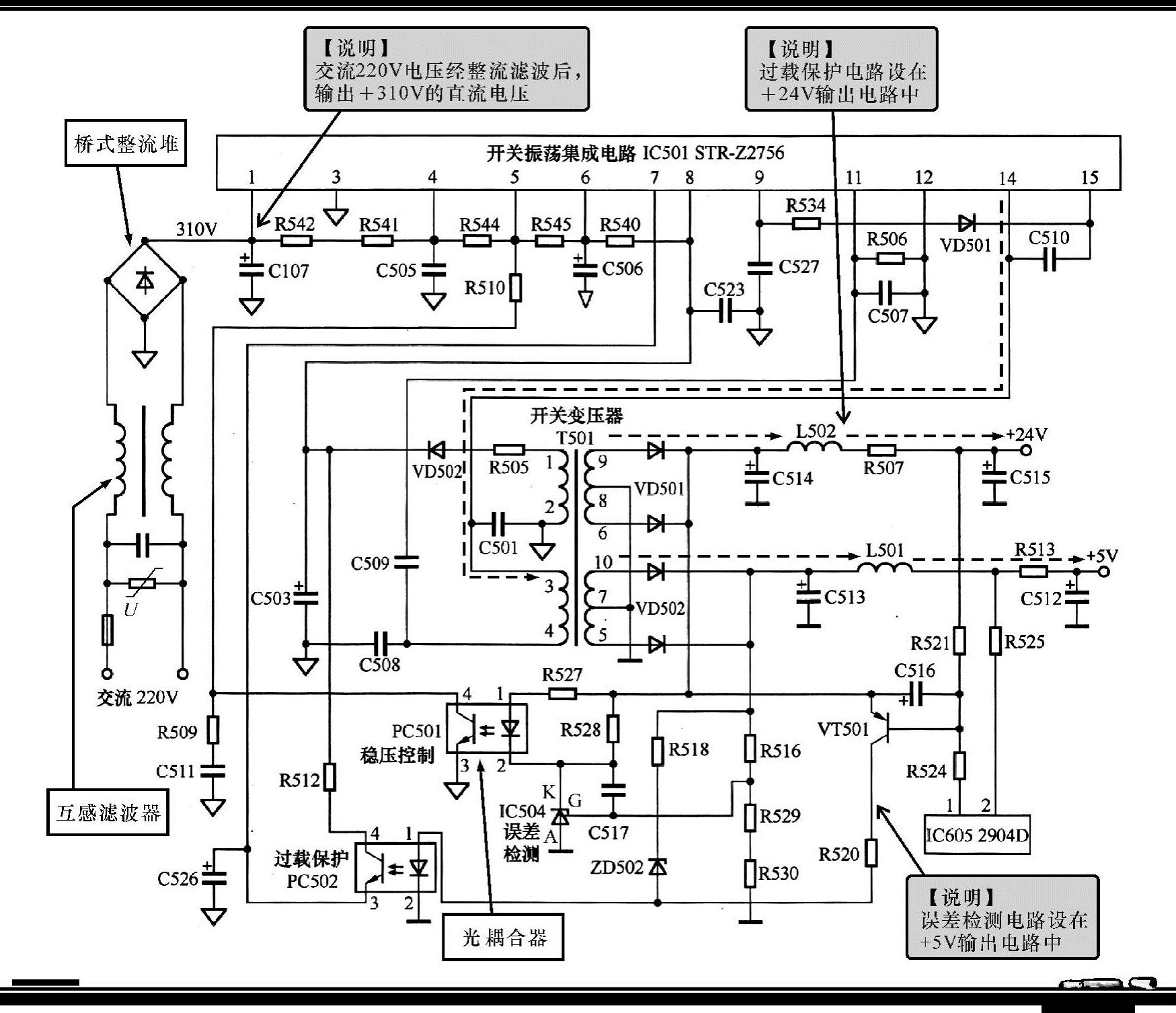

图12-21 HPLaser Jet 6L型激光打印机电源电路的识读分析
图12-21所示为HPLaser Jet 6L型激光打印机电源电路的识读分析。该电路主要由熔断器、压敏电阻、互感滤波器、桥式整流堆、开关振荡集成电路IC501、开关变压器T501、光电耦合器PC501和PC502以及外围元件组成的。
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：由交流220V电压经整流滤波后，输出+310V的直流电压。+310V直流电压加到IC501的①脚，为其供电，IC501起振，产生开关振荡脉冲信号，由（14）脚输出并加到T501的初级③～④绕组，驱动T501。
于是T501次级①～②绕组感应出开关脉冲电压，经R505、VD502整流、C503滤波后形成正反馈信号叠加到IC501的⑧脚，保持⑧脚有足够的直流电压维持IC501中的振荡，使开关电路进入稳定的振荡状态。同时T501次级⑥～⑨绕组、⑤～⑩绕组感应出开关脉冲电压，经整流二极管全波整流和LC滤波输出+24V和+5V直流电压。
误差检测电路设在+5V输出电路中。+5V电压经分压电阻器R516、R529、R530形成取样点电压，输入到误差检测放大器IC504的G端。
IC504的输出端K连接到光电耦合器PC501的②脚。当IC504的G端电压上升，K—A间内阻减小，使流过PC501内发光二极管的电流增加，从而使发光二极管的发光强度增强。发光二极管亮度增强后经内部光敏三极管反馈到IC501中，限制IC501的导通周期，使开关电源的输出自动下降，达到自动稳压的目的。而如果开关电源的输出电压下降，其作用过程相反，使输出的电压自动增加。
过载保护电路设在+24V输出电路中，+24V电压经分压电阻器R521、R524形成取样点电压，取样点电压输入到检测三极管VT501的基极。当+24V负载电路中有过载的情况时，+24V电压会降低，采样点电压下降，使VT501导通，经PC502送给IC501的⑧脚，电压就会下降，从而使开关振荡电路停振以进行保护。
12.3.2轻松搞定对针式打印机打印针驱动电路的识读分析
打印针驱动电路是针式打印机的重要组成部分，针式打印机的每个打印针都有一个驱动电路，通过对每个打印针的控制，使针式打印机的打印稿件图文清晰，无漏针。

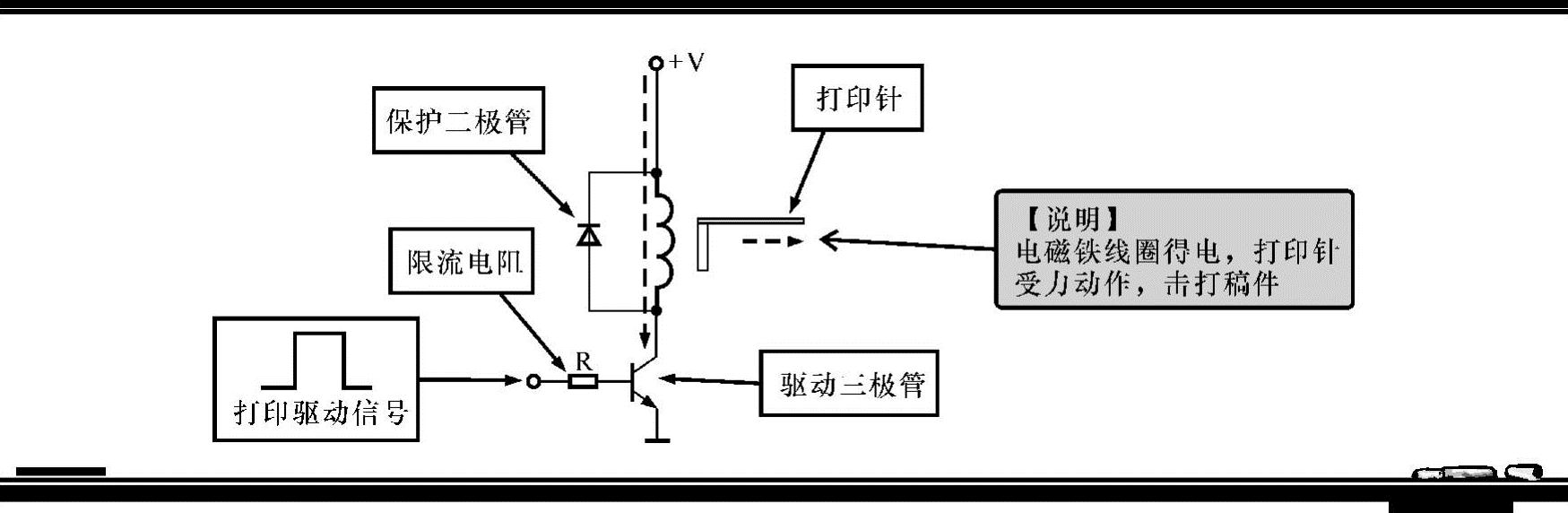

图12-22所示为24针打印头中打印针驱动电路的识读分析。该电路主要由限流电阻、驱动三极管、保护二极管、电磁铁线圈以及打印针组成。
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：当某个打印针要进行打印动作时，打印针控制芯片会输出高电平，经限流电阻R加到驱动三极管的基极，三极管导通，则会有电流流过电磁铁的线圈，磁铁有电流经过时产生磁场，打印针受磁场作用弹出，作用在稿件上。
图12-22 24针打印头中打印针驱动电路的识读分析

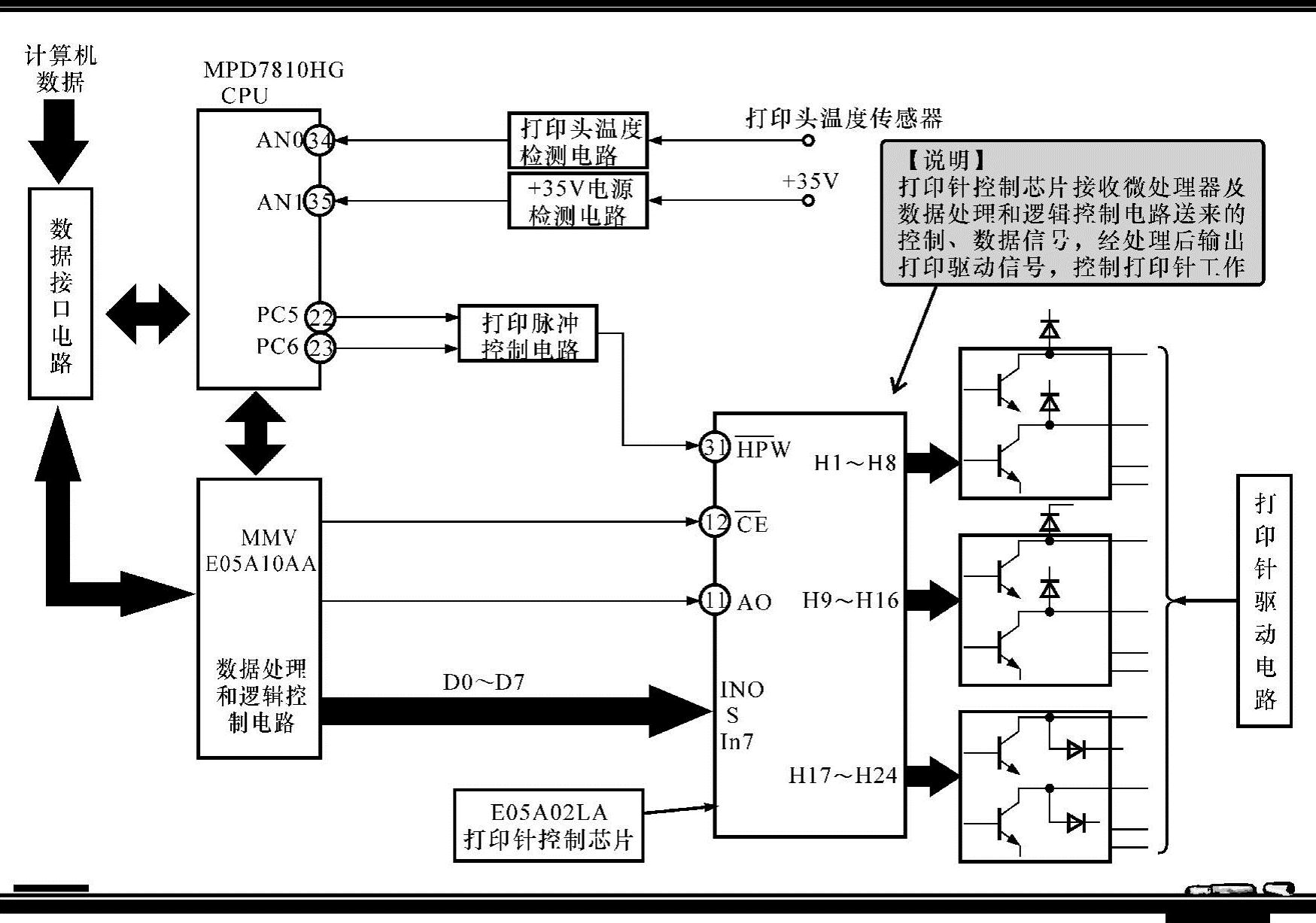

图12-23所示为针式打印机打印头驱动控制电路的识读分析。该电路主要由打印针驱动电路、打印针控制芯片、数据处理和逻辑控制电路、微处理器等部分组成。
来自计算机的打印数据和控制指令送到打印机的数据接口电路，经数据接口电路分别将数据信号送至数据处理和逻辑控制电路MMVE05A10AA，指令信号送至CPUMPD7810HG。
经处理后，再分别将控制信号和数据信号送至打印针控制芯片E05A02LA，该芯片有24个输出引脚，分别控制打印头中的24个打印针的驱动电磁铁，通过电磁铁去驱动打印针进行打印。
图12-23 针式打印机打印头驱动控制电路的识读分析
12.3.3轻松搞定对针式打印机走纸驱动电路的识读分析
走纸驱动电路用来带动针式打印机中的稿件运动，使稿件在打印机中的移动与打印头打印保持同步。在对该电路进行识读时，要在对各功能部件在电路中的作用充分了解后，再对走纸驱动电路的信号流程进行识读分析。

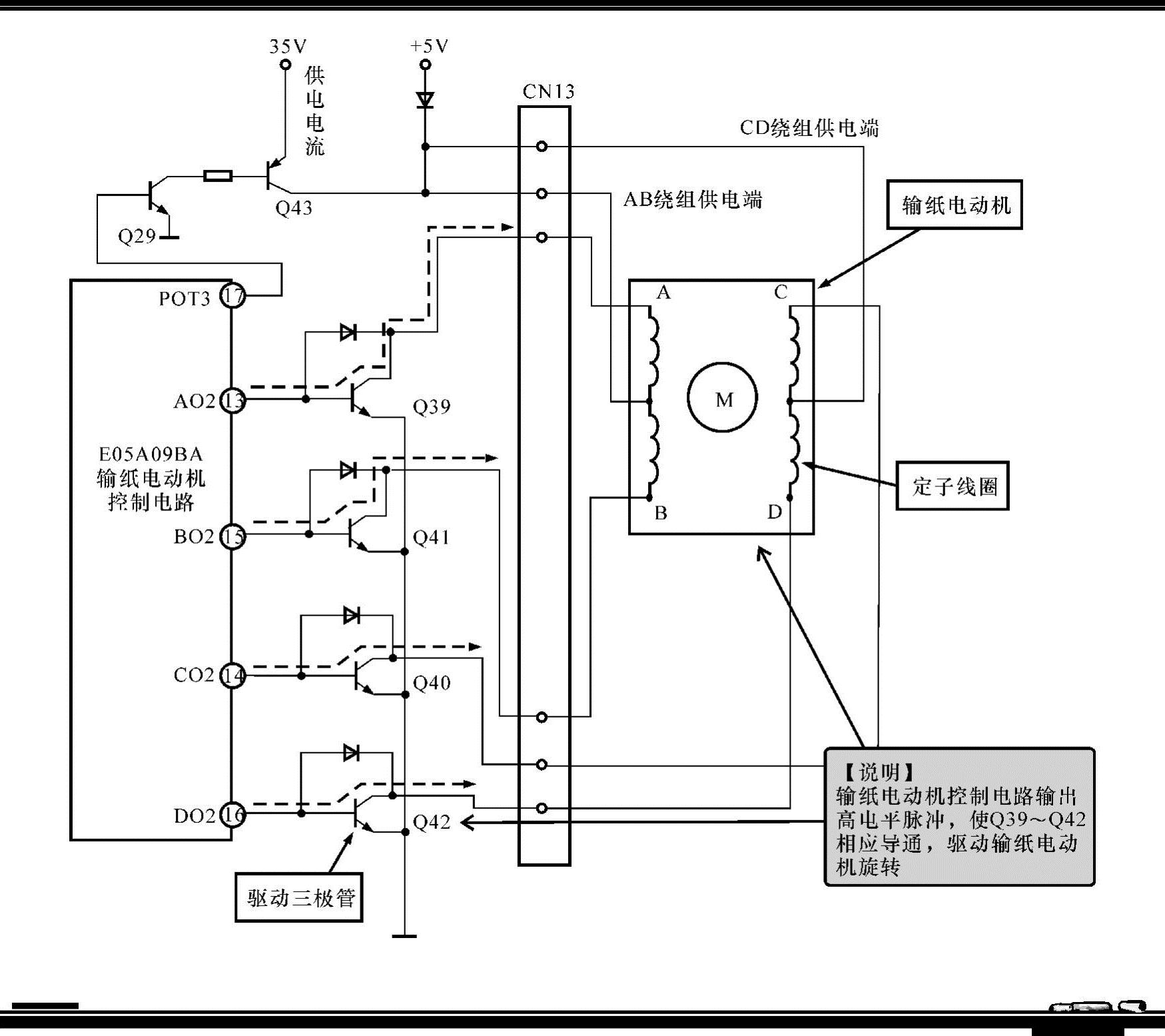

图12-24所示为典型针式打印机走纸驱动电路的识读分析。该电路主要由输纸电动机、驱动三极管Q39～Q42、输纸电动机驱动电路E05A09BA等组成的。
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：输纸电动机是一种四相驱动方式的电动机，工作时+35V电压分别加到两组定子线圈的中心抽头上，每个绕组的输出端A、B、C、D分别接到四个三极管Q39～Q42的集电极，其中任何三极管导通都会使相应绕组中有电流产生。
输纸电动机控制电路按时间顺序输出高电平脉冲，使Q39～Q42按相应顺序导通，这样就使定子线圈产生出旋转磁场，输纸电动机旋转。
图12-24 典型针式打印机走纸驱动电路的识读分析
12.3.4轻松搞定对喷墨打印机电源供电电路的识读分析
喷墨打印机的电源供电电路主要为机器中其他电路和部件提供工作电压，维持整机的正常工作。在对该电路进行识读时，可以将常见的元器件、功能电路进行划分，对各功能部件在电路中的作用进行充分的了解后，再对电源供电电路进行识读分析。

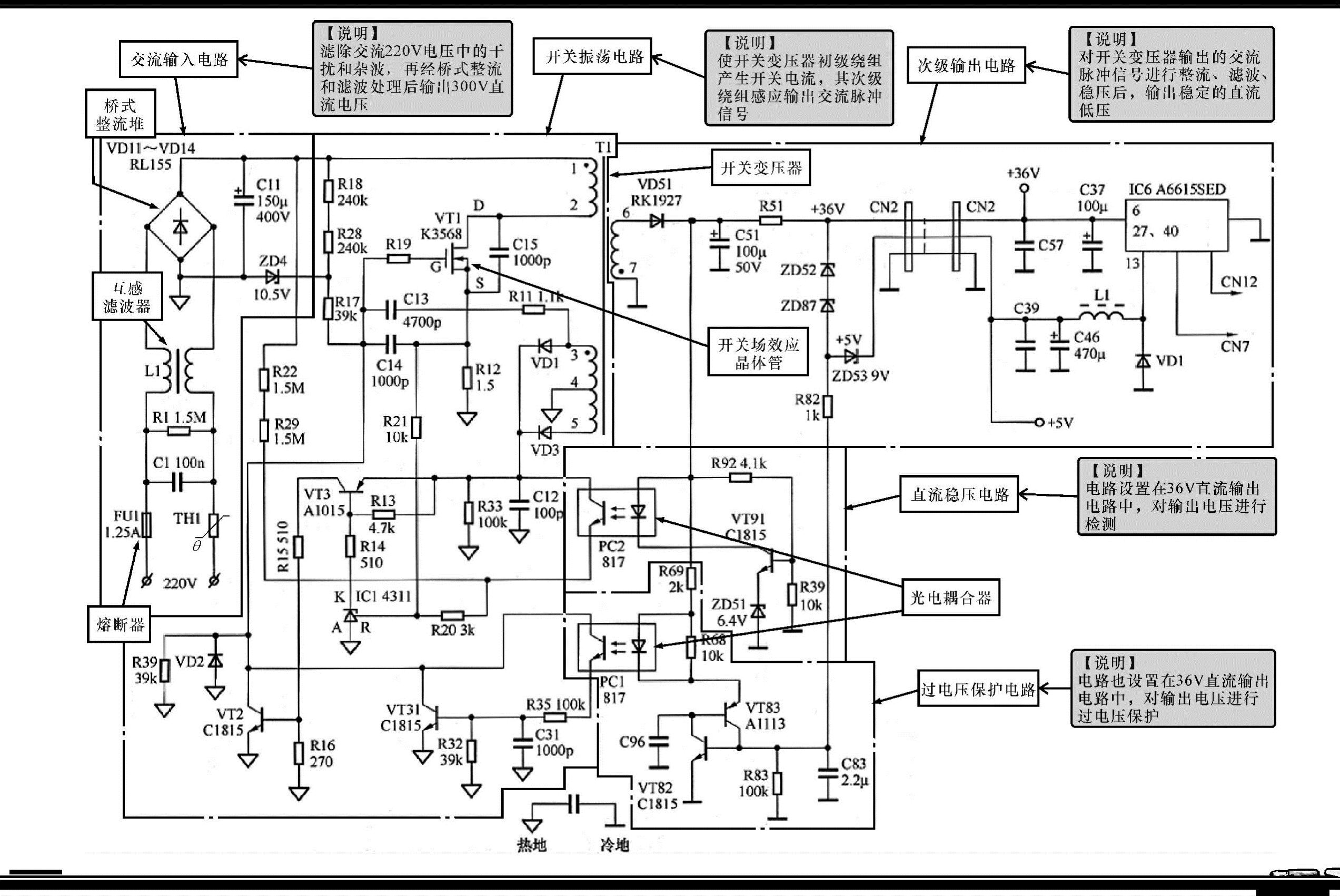

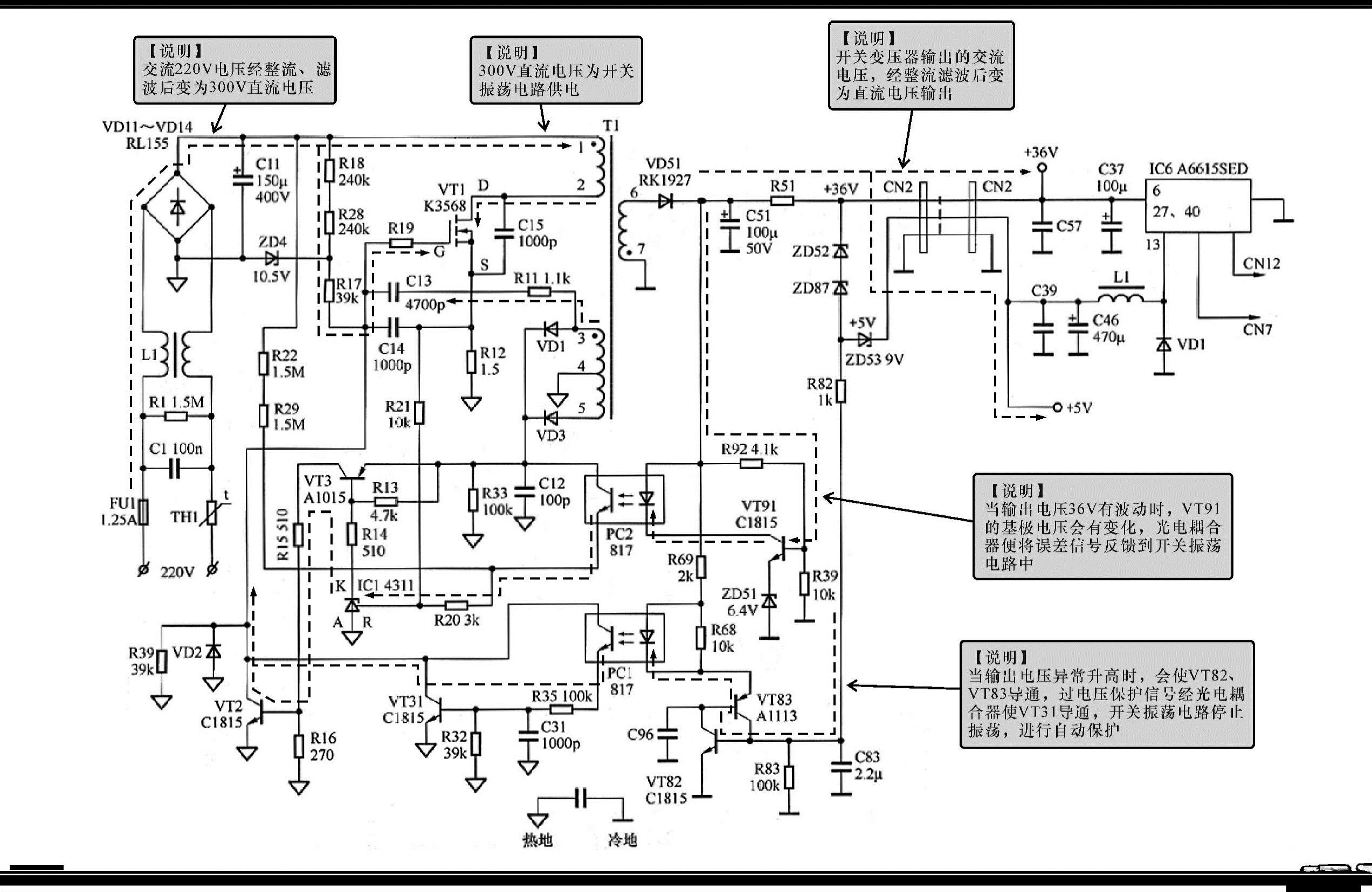

图12-25所示为典型喷墨打印机电源电路的结构。该电路主要由熔断器FU1、互感滤波器L1、桥式整流电路VD11～VD14、开关变压器T1、开关场效应晶体管VT1、光电耦合器PC1和PC2等元器件组成。
找到了该电路中的主要元器件后，便可对电路进行识读，典型喷墨打印机电源电路的识读分析如图12-26所示。通过对电路的分析，我们可以识读出：交流220V电压经熔断器F1、互感滤波器L1，加到桥式整流堆VD11～VD14上，整流后输出约300V的直流电压。+300V电压一路加到开关变压器初级绕组①脚上，经绕组①～②脚接到VT1的漏极（D）上。另一路+300V还经启动电阻R17、R18、R28为VT1的栅极（G）提供启动电压，使VT1启动（瞬间导通）。
图12-25 典型喷墨打印机电源电路的结构
图12-26 典型喷墨打印机电源电路的识读分析
开关变压器次级绕组③脚输出感应电压，经R11、C13反馈到VT1的栅极，形成正反馈，使开关电路进入振荡状态。
12.3.5轻松搞定对数码复印机开关电源电路的识读分析
数码复印机开关电源电路主要为复印机中其他电路和部件提供交流或直流工作电压，维持整机的正常工作。在对该电路进行识读时，可以将常见的元器件、功能电路进行划分，对各功能部件在电路中的作用进行充分的了解后，再对开关电源电路进行识读分析。

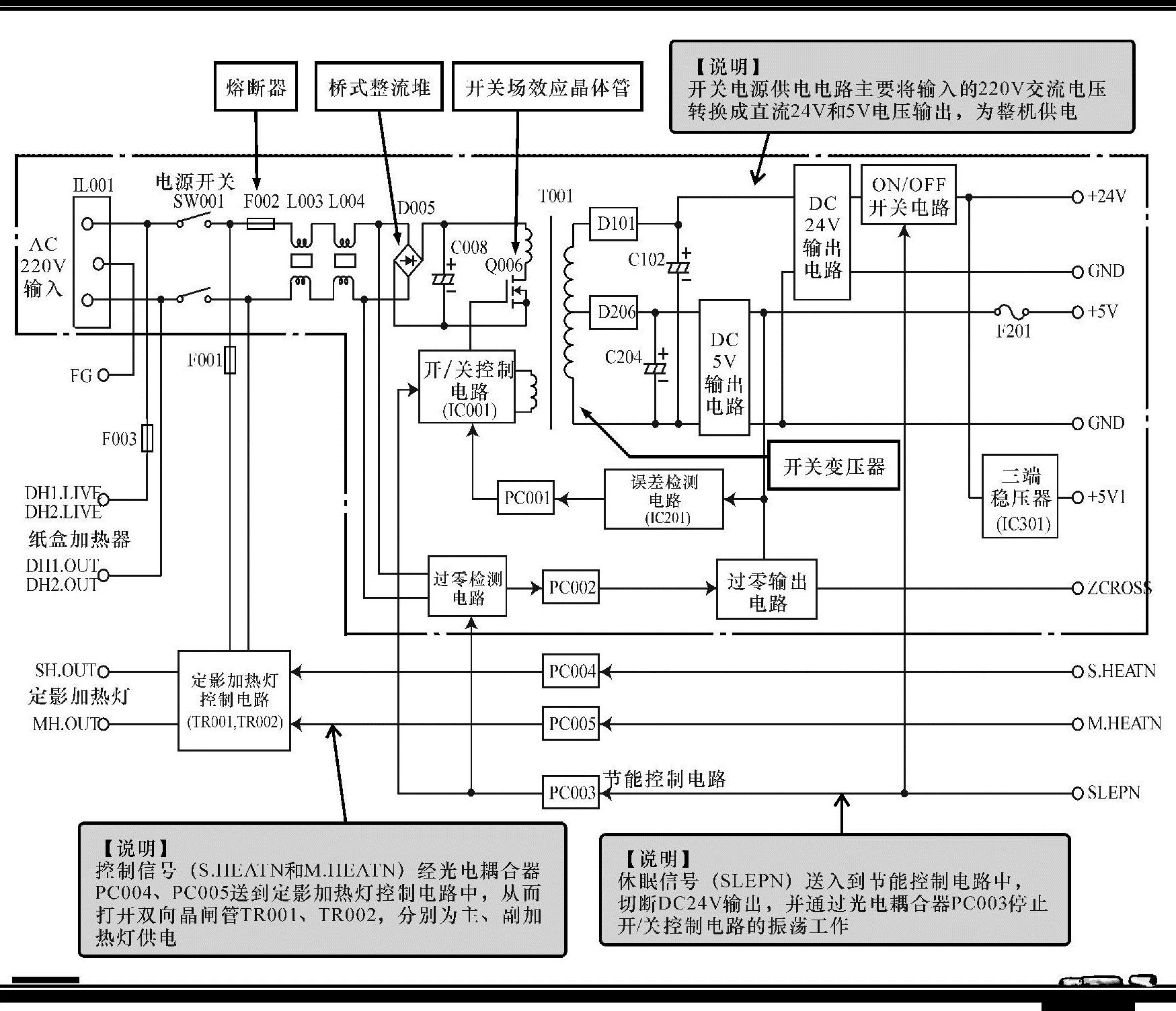

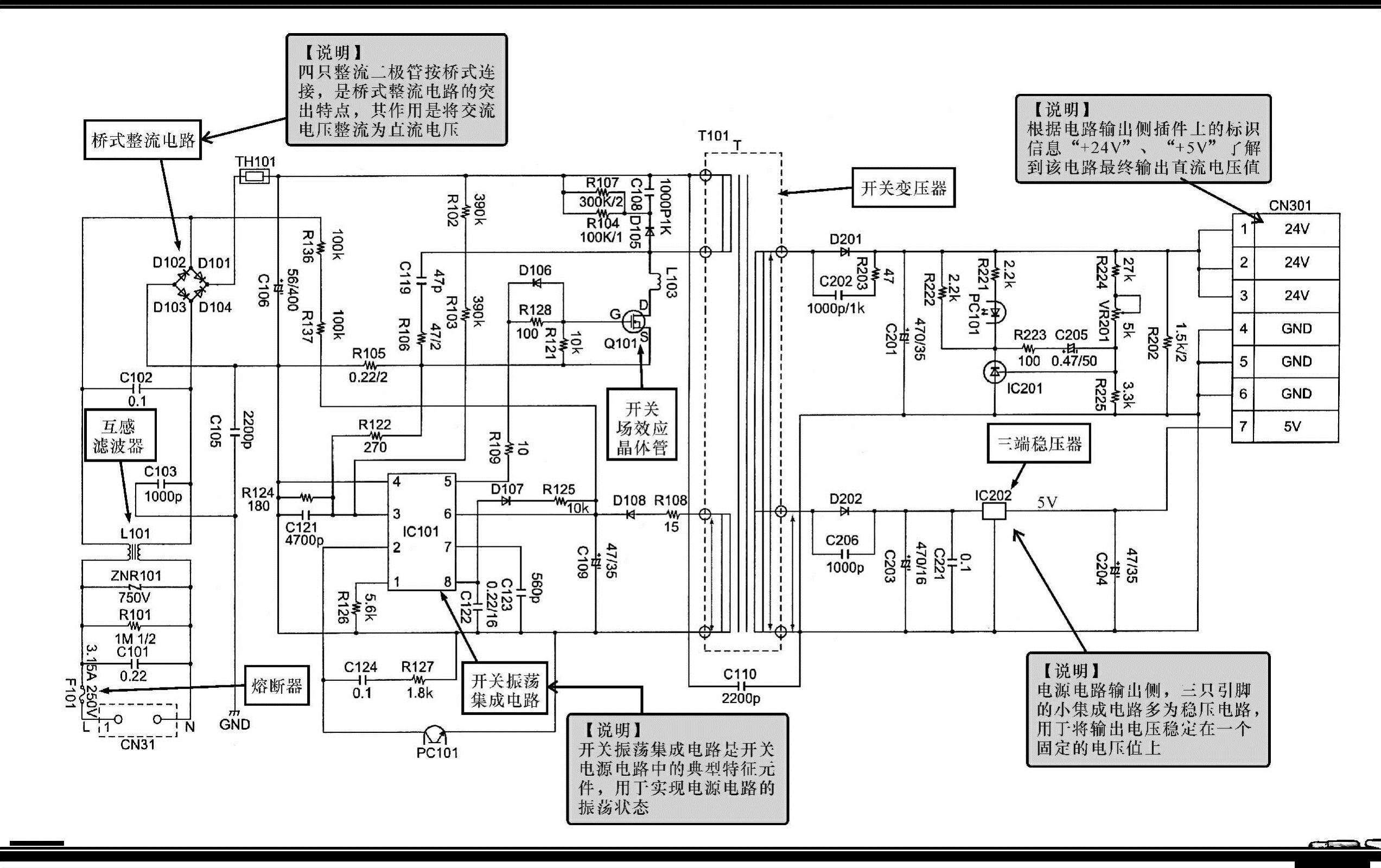

图12-27所示为典型数码复印机开关电源电路的识读分析。该电路包括整流电路、开关稳压电路、DC24V输出电路、DC5V输出电路、误差检测电路、过零检测电路和定影加热灯控制电路等部分。
图12-27 典型数码复印机开关电源电路的识读分析
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：开关电源电路将输入的220V交流电压转换成直流24V和5V电压，为其他功能电路供电。
定影加热灯控制电路接收到控制信号（S.HEATN和M.HEATN）时，该电路打开三端双向晶闸管TR001、TR002，从而分别为主、副加热灯供电。
当电源供电电路接收到休眠信号（SLEPN）时，节能控制电路会切断DC24V输出，并通过光耦合器PC003停止开/关控制电路的起动工作，以及停止交流检测电路的工作。
12.3.6轻松搞定对扫描仪主控电路的识读分析
扫描仪主控电路是整机控制和数据处理中心，该电路部分主要由数据处理和系统控制芯片、晶体以及外围元件构成。对该电路进行识读时，可从芯片供电引脚、复位信号、时钟信号等关键信号入手，在掌握其基本工作条件后，再扩展识读其他控制信号的功能和流程，最终完成对主控电路的识读。

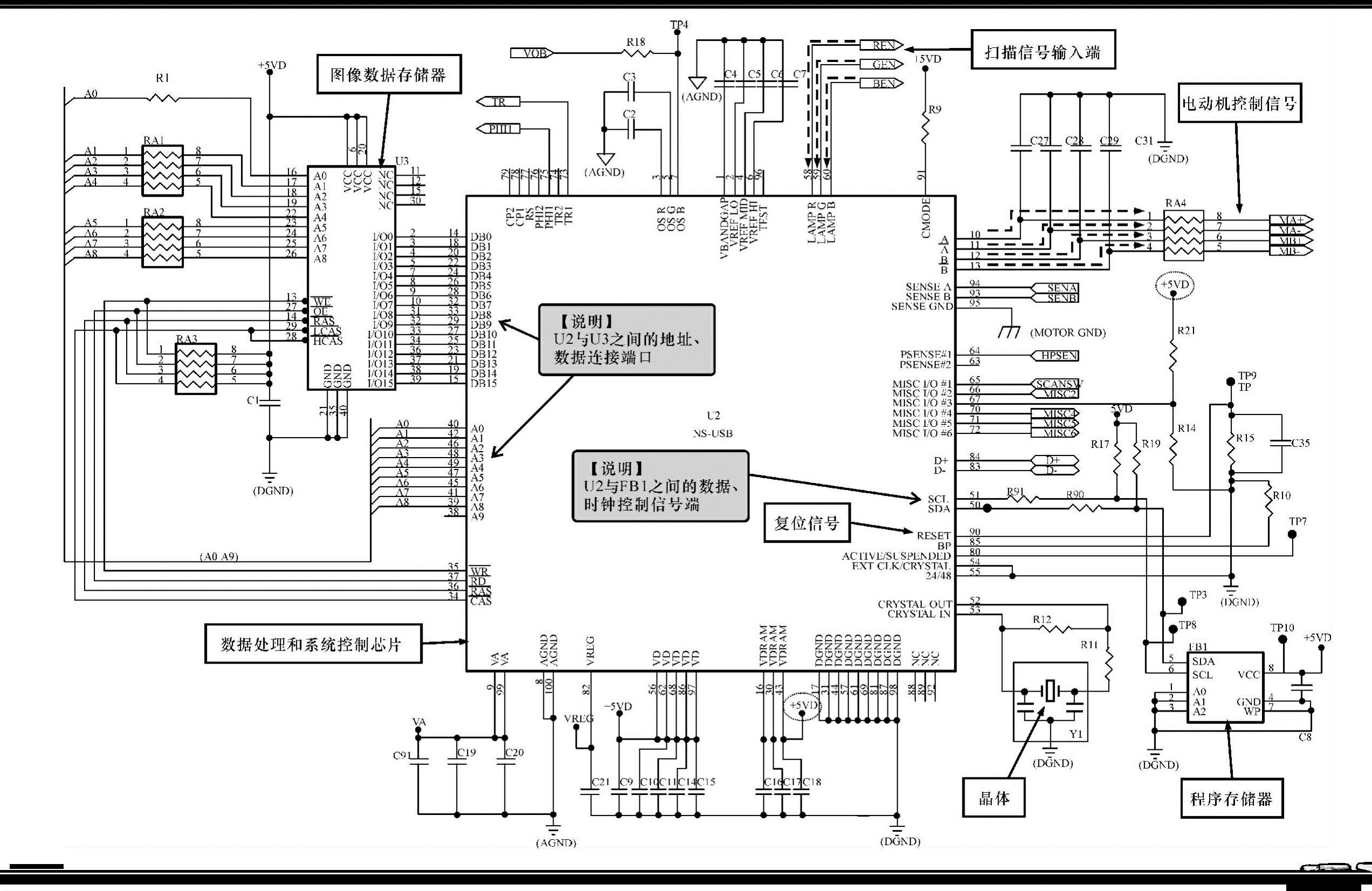

图12-28所示为佳能N650U扫描仪主控电路的识读分析。该电路主要由数据处理和系统控制芯片U2、程序存储器FB1、图像数据存储器U3等部分组成。
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：直流5V等电压经电容器滤波后送入数据处理和系统控制、存储器等芯片中。晶体为数据处理和系统控制芯片U2提供时钟信号，复位信号由芯片的（90）脚送入。
图像数据存储器通过I/O0～I/O15、A0～A8各引脚与U2相连，对图像处理数据进行暂时存储。图像扫描信号由芯片U2的（58）～（60）脚送入，芯片U2的⑩～（13）脚输出电动机控制信号。
12.3.7轻松搞定对扫描仪USB接口电路的识读分析
USB接口电路是扫描仪与计算机进行数据传输的主要通道，计算机的控制指令通过该电路送入到扫描仪主控电路中，主控电路输出的数字图像信号也经该电路送到计算机中。
在对该电路进行识读时，可根据USB接口的结构特点进行识别，通常USB接口包括一个供电引脚和两个数据信号引脚，其余各引脚均为接地端或空脚。了解引脚功能后，再识读信号流程，最终完成对USB接口电路的识读。

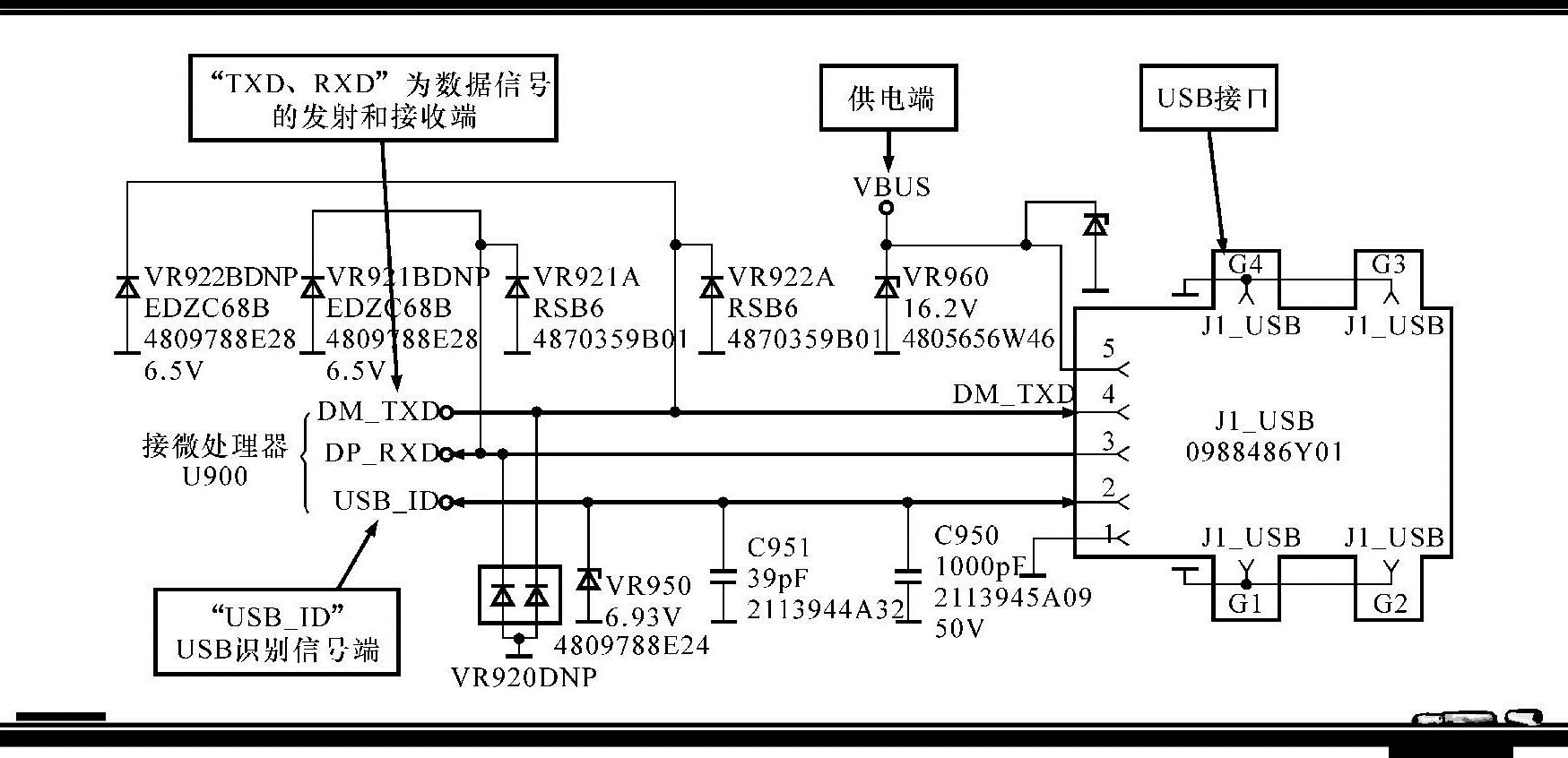

图12-29所示为佳能N650U扫描仪USB接口电路的识读分析。该电路主要由USB接口J1、互感滤波器L1、反峰脉冲吸收电路D1～D4等部分组成的。
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：USB接口①脚为5V电压供电端，计算机送来的5V电压经USB接口送入扫描仪，经过反峰脉冲吸收和互感滤波器滤除干扰、杂波后，送到主控电路中。
USB接口②、③脚为数据信号传输端，计算机与主控电路通过数据传输线路传递指令和扫描图像数据。
图12-28 佳能N650U扫描仪主控电路的识读分析
图12-29 佳能N650U扫描仪USB接口电路的识读分析
12.4从“通信设备中的实用电路”入手锻炼识图技能
通信设备是人们日常工作生活中的必备产品，如传真机、电话机、手机等。下面我们将以通信设备中的实用电路为例，对电路特点、识图技巧和识读过程进行详细介绍，使读者的识图能力得到锻炼。
12.4.1轻松搞定对传真机摘机信号检测电路的识读分析
摘机信号检测电路用来检测传真机的话筒是否抬起，以便传真机转换工作状态。在对摘机信号检测电路进行识读时，可以将常见的元器件、功能电路进行划分，对各功能部件在电路中的作用进行充分的了解后，再对摘机信号检测电路进行识读分析。
图12-30所示为传真机摘机信号检测电路的结构。在摘机信号检测电路中可以找到光电耦合器、电阻器、电容器、二极管等元器件。
【注意】
当电话机摘机时，如图12-30所示，电话机内的直流回路接通，由于光电耦合器（标准术语为“光耦合器”）PT2、PT3的两个发光二极管反向并联，因此必有一个导通。导通的发光二极管发出的光照射到对应的光敏三极管上，光敏三极管导通，经驱动器IC3反相后，HS1（或HS2）输出低电平，即表示摘机状态。
当电话机挂机时，由于电话机内的直流回路不通，即使外线电路有直流电压能构成回路，此时光电耦合器PT2、PT3的发光二极管也均不导通，与之对应的光敏三极管也不导通，HS1或（HS2）输出高电平，即表示挂机状态。
图12-30 传真机摘机信号检测电路的结构

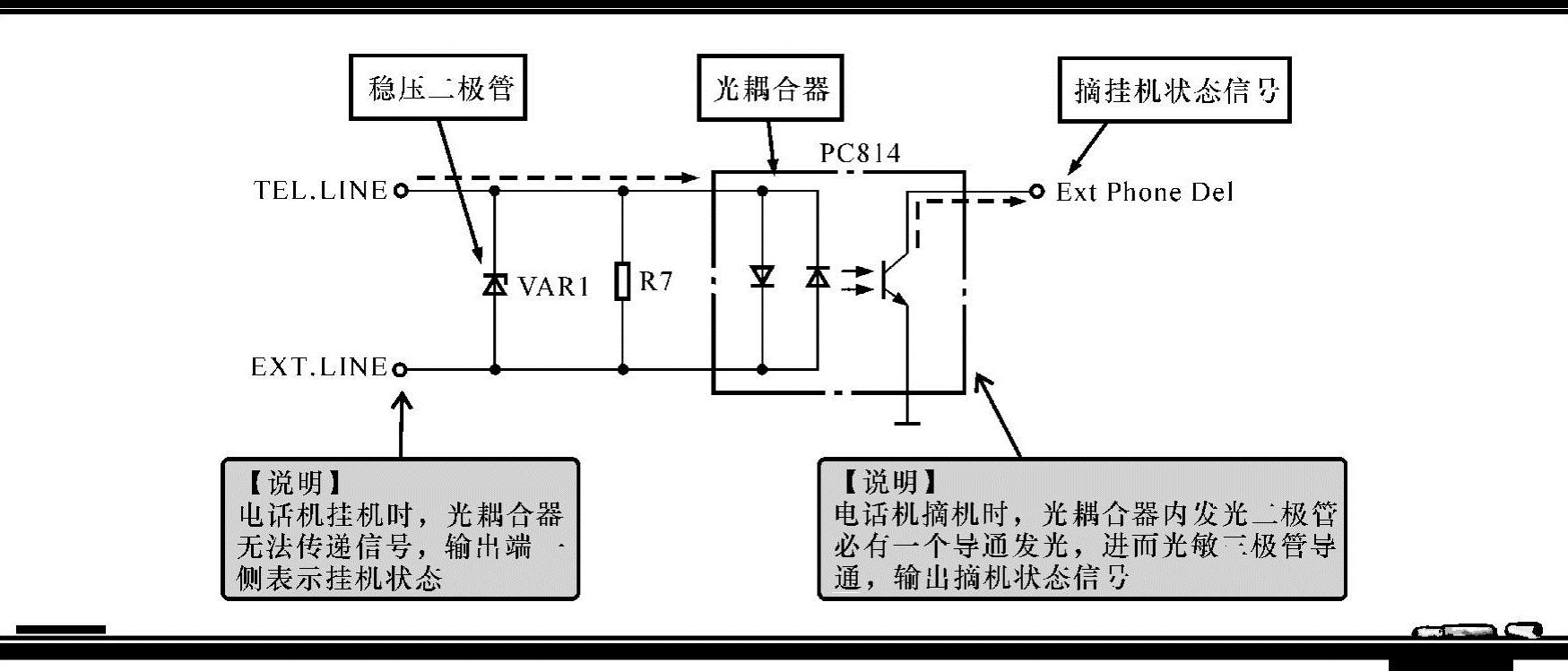

图12-31所示为传真机摘机信号检测电路的识读分析。该电路主要由稳压二极管VAR1、电阻器R7、光电耦合器PC814构成。
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：当电话机摘机时，电话机内的直流回路接通，光电耦合器PC814的两个发光二极管反向并联，必有一个导通发光。导通的发光二极管发出的光照射到光敏三极管上，光敏三极管导通，输出摘机状态信号。
当电话机挂机时，由于电话机内的直流回路不通，此时光电耦合器PC814的发光二极管均不导通，PC814的光敏三极管也不导通，无信号输出，即表示挂机状态。
图12-31 传真机摘机信号检测电路的识读分析
12.4.2轻松搞定对传真机振铃信号检测电路的识读分析
振铃信号检测电路用来检测线路中的振铃信号，以便传真机控制自身振铃起振工作。在对振铃信号检测电路进行识读时，可以将常见的元器件、功能电路进行划分，对各功能部件在电路中的作用进行充分的了解后，再对振铃信号检测电路进行识读分析。

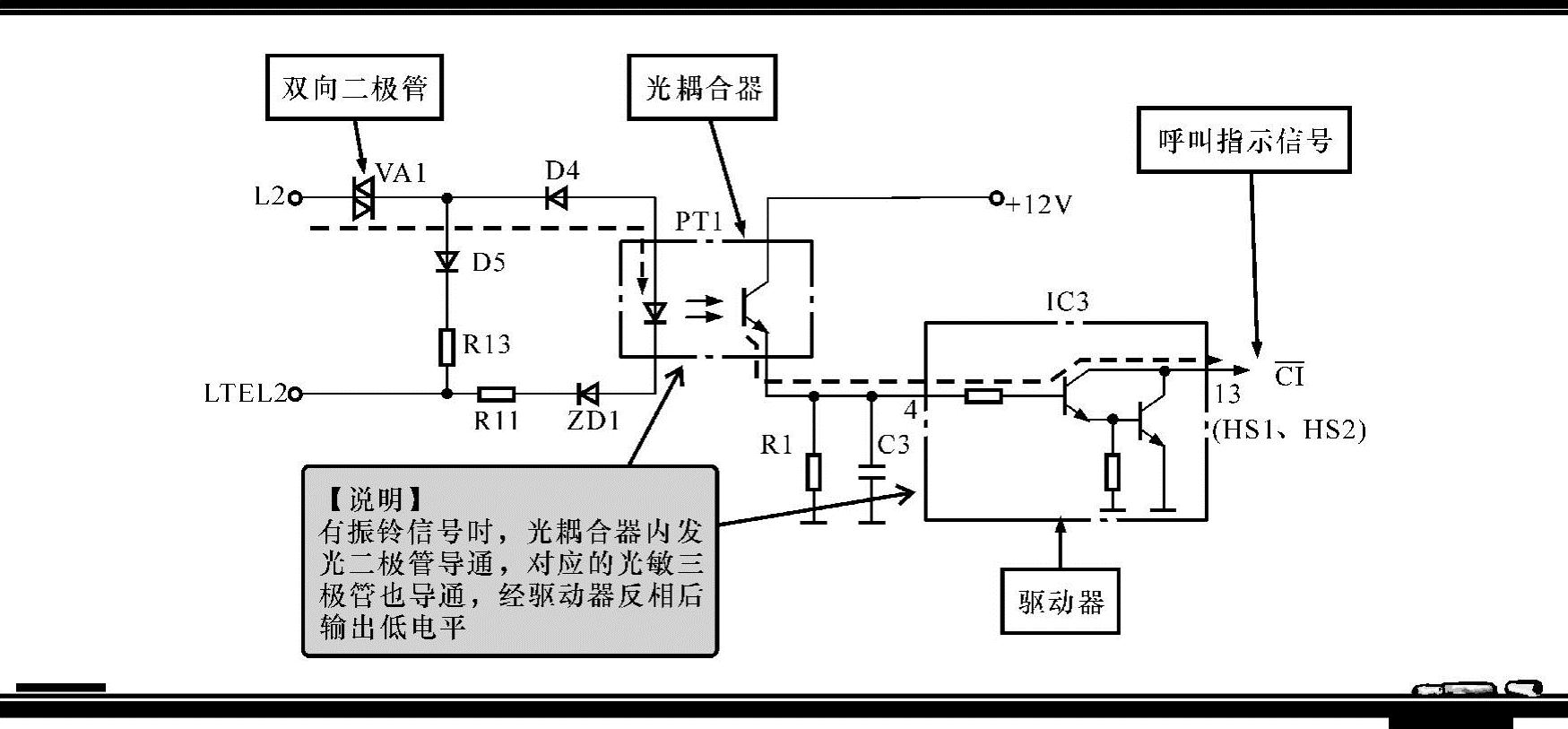

图12-32所示为传真机振铃信号检测电路的识读分析。该电路主要由光电耦合器PT1，双向二极管VA1，二极管D4、D5、ZD1和R11、R13等组成。
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：当振铃信号传来时，经过由D4和D5组成的半波整流电路，在D4整流周期内，PT1发光二极管导通，对应的光敏三极管也导通，经驱动器IC3反相后输出低电平，从而形成CI（呼叫指示）信号，表示线路上存在振铃呼叫信号。
图12-32 传真机振铃信号检测电路的识读分析
【注意】
如图12-32所示，摘机信号检测和振铃信号检测都直接取自电话线路，而电话线两端的直流电压高达50V左右，这样高的电压是不能直接加到主控电路上去的，必须转换成标准的TTL电平（0V或5V）。
电路中的光耦合器PT1和驱动器IC3就是电平转换的接口电路。从驱动器输出的CI（HS1、HS2）信号电平都是标准的TTL电平，可直接和主CPU的输入输出接口相连。光耦合器的另一个重要作用是把电话线路和传真机内部电路隔离开来，防止电话线上的干扰信号窜入主控电路中，影响主控电路正常工作。
12.4.3轻松搞定对传真机电动机驱动电路的识读分析
电动机驱动电路主要用来控制走纸机构中的电动机，从而控制整机的输纸路径，使稿件与打印头同步。在对电动机驱动电路进行识读时，可以将常见的元器件、功能电路进行划分，对各功能部件在电路中的作用进行充分的了解后，再对电动机驱动电路进行识读分析。
图12-33所示为传真机电动机驱动电路的识读分析。该电路主要由主控微处理器IC501、电动机驱动器IC508和驱动电动机等组成的。
图12-33 传真机电动机驱动电路的识读分析
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：在电动机驱动过程中，主控微处理器IC501的（131）脚输出高电平，三极管VT503和VT502导通，+24V直流电压经熔断器F502、三极管VT502、插件CN502的⑤脚后，为驱动电动机线圈提供+24V供电电压。
主控微处理器IC501的（125）脚、（128）～（130）脚输出步进电动机的驱动脉冲信号，送到电动机驱动器IC508的④～⑦脚，经内部处理后分别由⑩～（13）脚输出并加到驱动电动机线圈上，驱动电动机运转并带动各齿轮转动，从而实现纸张的传送。
传真机停止接收传真时，主控微处理器IC501的（131）脚为低电平，三极管VT503截止，三极管VT502也截止，+5V供电电压经电阻器R509、二极管D501后为驱动电动机线圈供电，此时，驱动电动机保持在适当的位置。当系统处于待机状态时，电动机驱动三极管（IC508中）全部截止，驱动电动机绕组没有电流流过。
12.4.4轻松搞定对传真机电源电路的识读分析
传真机的电源电路主要为机器中其他电路和部件提供工作电压，维持整机的正常工作。在对该电路进行识读时，可以将常见的元器件、功能电路进行划分，对各功能部件在电路中的作用进行充分的了解后，再对电源供电电路进行识读分析。
图12-34所示为传真机电源电路的结构。该电路主要由交流输入电路、整流电路、开关晶体管、开关振荡集成电路、反峰脉冲吸收电路、浪涌吸收电路、开关变压器、故障检测电路、24V/5V输出电路等构成。
图12-34 传真机电源电路的结构
【注意】
如图12-34所示，交流220V电压经交流输入电路、整流电路进行整流滤波，成为+300V左右的直流电压，一路直接加到开关变压器中，另一路经起动电阻器R136和R137加到开关振荡集成电路IC101中，经内部处理后，为开关晶体管Q101提供脉冲信号。开关晶体管振荡后经开关变压器输出脉冲低压，经整流输出电路后变成直流低压+24V、+5V和+8V，为传真机的各单元电路和其他部件进行供电。
图12-35所示为传真机电源电路的识读分析。该电路主要是由熔断器F101、互感滤波器L101、桥式整流电路D101～D104、开关场效应晶体管Q101、开关振荡集成电路IC101、开关变压器T101、三端稳压器IC202以及外围元器件组成的。
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：交流220V电压经滤波电容、过电压保护电路和互感滤波器滤除干扰后，再由桥式整流堆整流成+300V直流电压；+300V直流电压一路经开关变压器初级绕组后加到开关场效应晶体管Q101漏极上，为开关管提供偏压，另一路经起动电阻为开关振荡集成电路IC101的③脚提供起动电压，使IC101起振。
图12-35 传真机电源电路的识读分析
IC101起动后，开关变压器正反馈绕组输出经D108整流滤波后为IC101的⑥脚提供正反馈电压，维持IC101的振荡状态。
开关变压器次级输出经D201整流、滤波后，输出+24V电压，经D202整流滤波和稳压（IC202）后输出+5V电压。
误差检测电路设在+24V输出电路中，分压电阻为误差检测电路IC201提供取样电压，IC201的输出经光耦合器PC101反馈到IC101的②脚进行稳压控制。
12.4.5轻松搞定对电话机振铃电路的识读分析
振铃电路是提醒用户有电话接入的单元电路，是电话机主电路板中相对独立的一块电路单元，一般位于整个主电路板的前端。

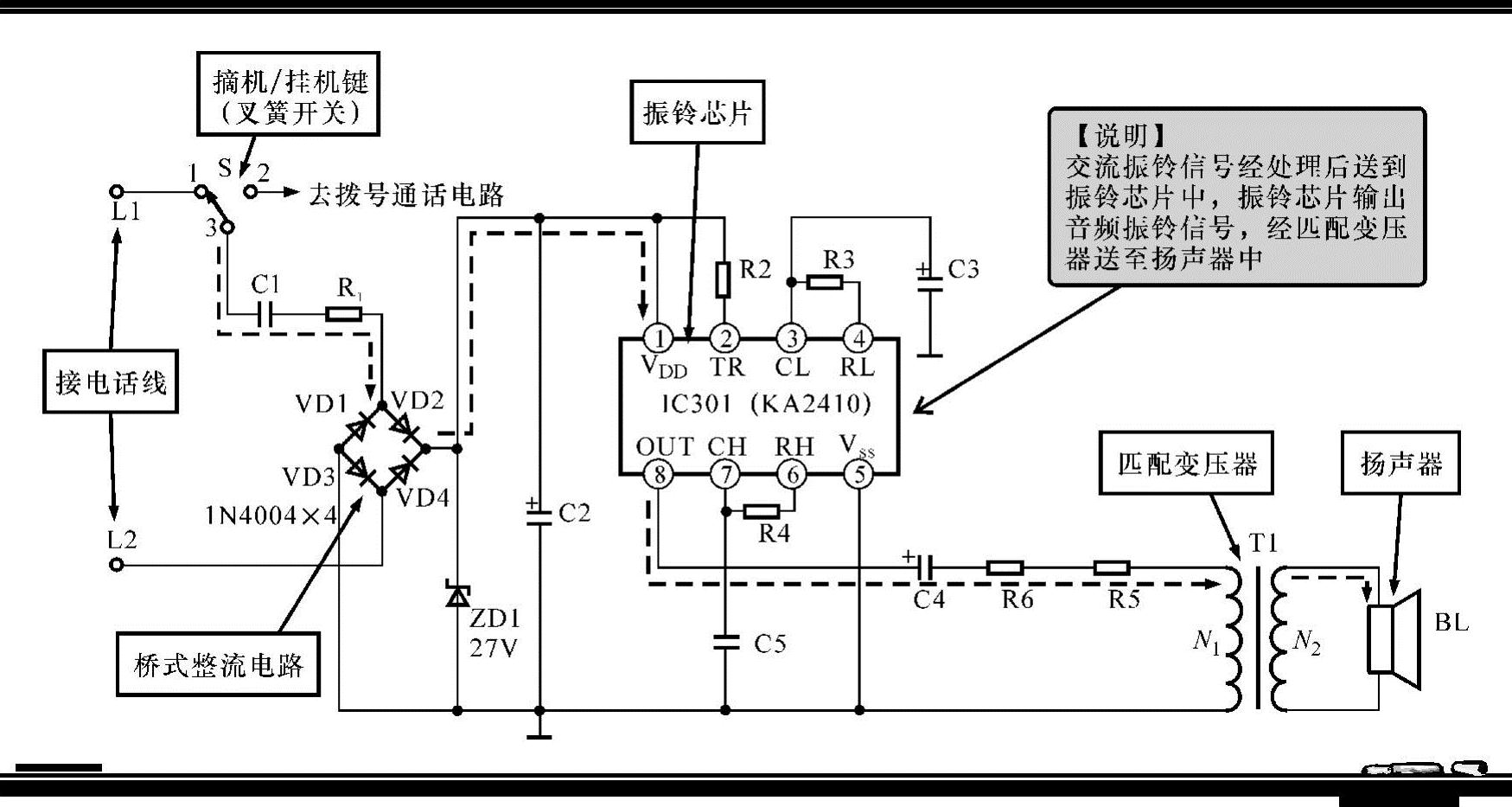

图12-36所示为多功能电话机振铃电路的结构。该电路主要由叉簧开关S、振铃芯片IC301（KA2410）、匹配变压器T1、扬声器BL以及前级桥式整流电路VD1～VD4等部分构成的。
图12-36 多功能电话机振铃电路的结构
【注意】
当有用户呼叫时，如图12-36所示，交流振铃信号经外线（L1、L2）送入电路中；在未摘机时，叉簧开关触点接在1→3触点上，振铃信号经电容器C1耦合到振铃电路中，再经限流电阻器R1、桥式整流电路VD1～VD4、C2滤波以及ZD1稳压后，加到振铃芯片IC301的①脚、⑤脚，为其提供工作电压。IC301得电后，其内部振荡器起振，由一个超低平振荡器控制一个音频振荡器，并经放大后由⑧脚输出音频振铃信号，经耦合电容器C4、电阻器后，由匹配变压器T1送至扬声器发出铃声。
【资料】

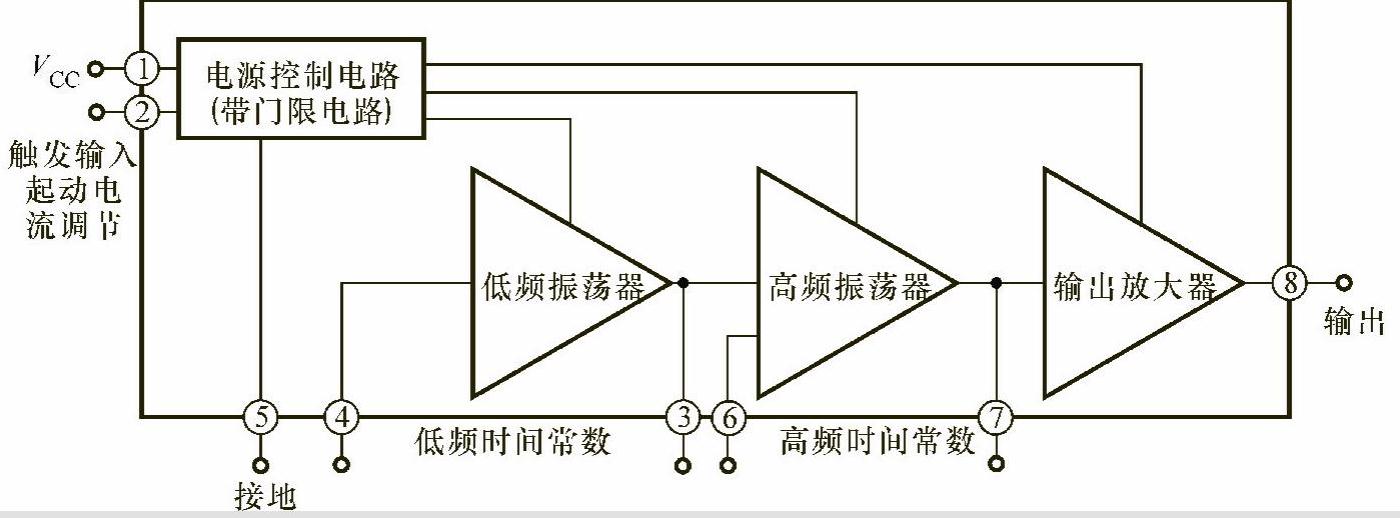

在对电话机振铃电路进行识读时，要首先了解电路中主要集成电路的功能特点，这样对识读电路非常有帮助。图12-37所示为振铃芯片KA2410的内部结构框图，通过识读该框图，有助于理解和分析整个电路的信号关系。
图12-37 振铃芯片KA2410的内部结构框图
在对振铃电路进行识读时，可以将常见的元器件、功能电路进行划分，对各功能部件在电路中的作用进行充分的了解后，再对振铃电路进行识读分析。

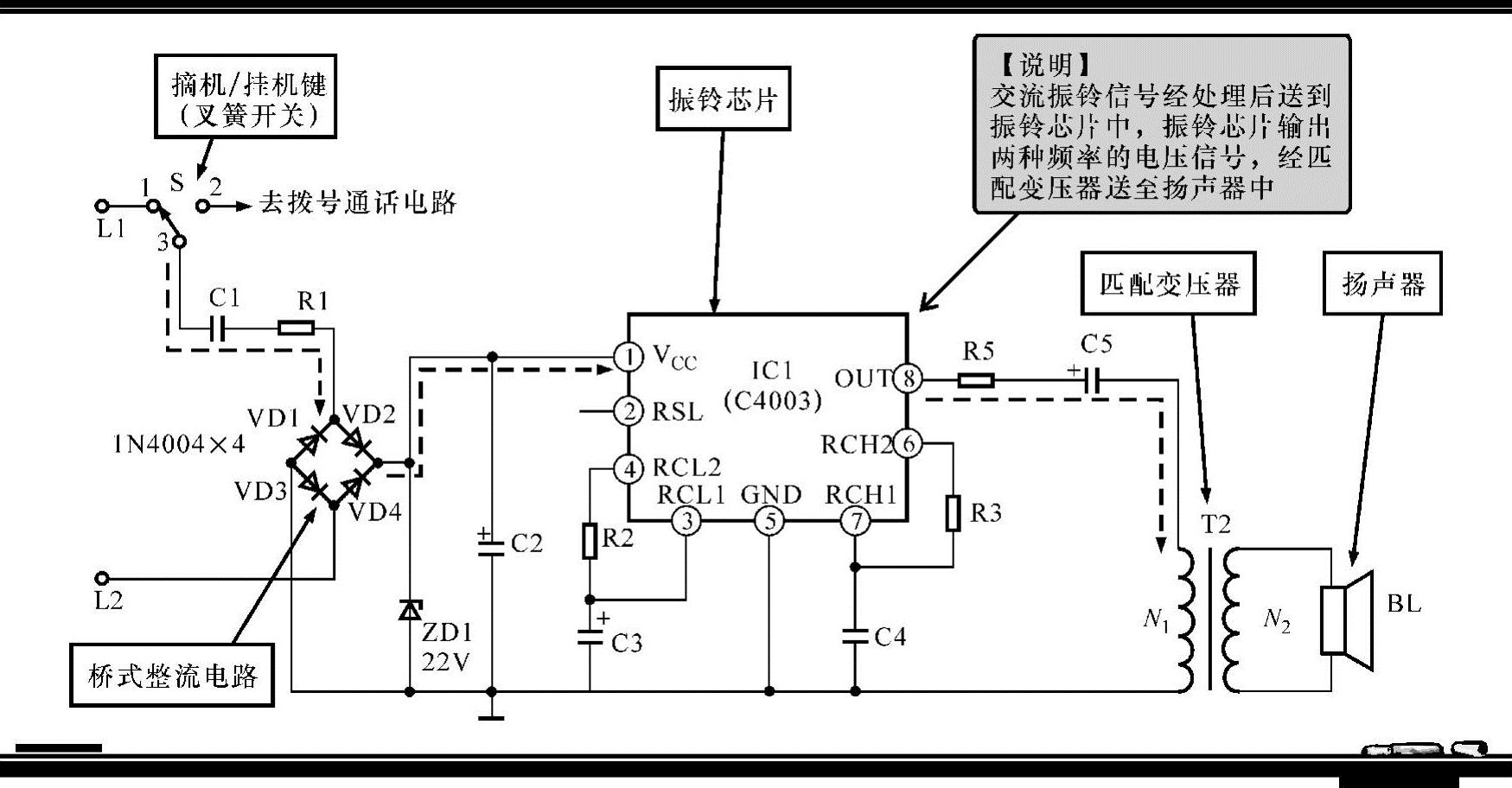

图12-38所示为采用C4003芯片的电话机振铃电路的识读分析。该电路主要由叉簧开关S、振铃芯片IC1（C4003）、匹配变压器T1、扬声器BL以及前级整流电路VD1～VD4等部分组成。
图12-38 采用C4003芯片的电话机振铃电路的识读分析
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：当有用户呼叫时，交换机产生交流振铃信号，经外线（L1、L2）送入电路中。在未摘机时，叉簧开关触点接在1→3触点上，振铃信号经电容器C1、R1限流降压，再经VD1～VD4整流、C2滤波后，送到IC1（C4003）的①脚，为芯片提供直流电源，稳压二极管ZD1将直流电压限制在22V以内。
当IC1（C4003）获得工作电压后，其内部振荡器起振，将直流电压变成高、低交替的两种频率的电压信号，从⑧脚输出，经R5限流、C5耦合、T1阻抗变换后，推动低阻抗扬声器发出振铃声。
【资料】

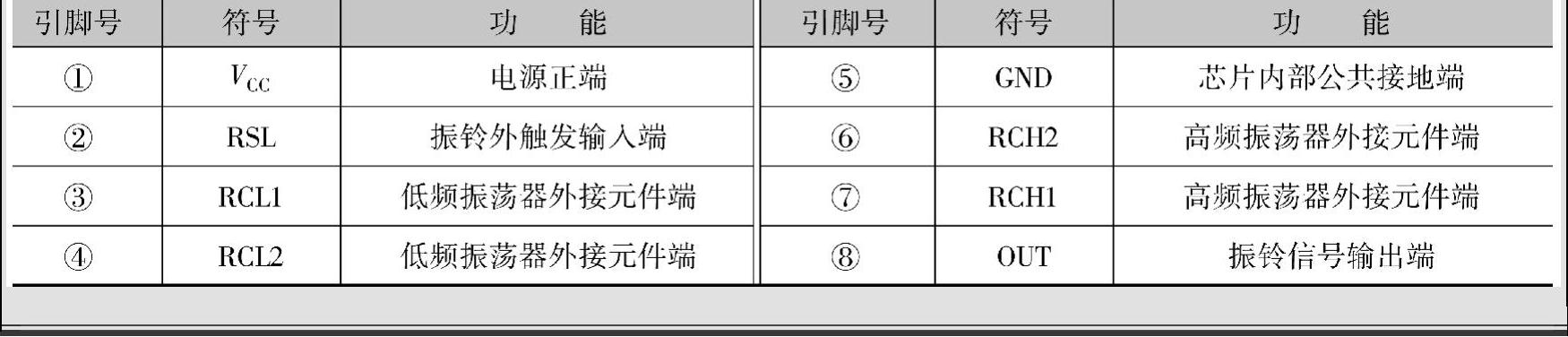

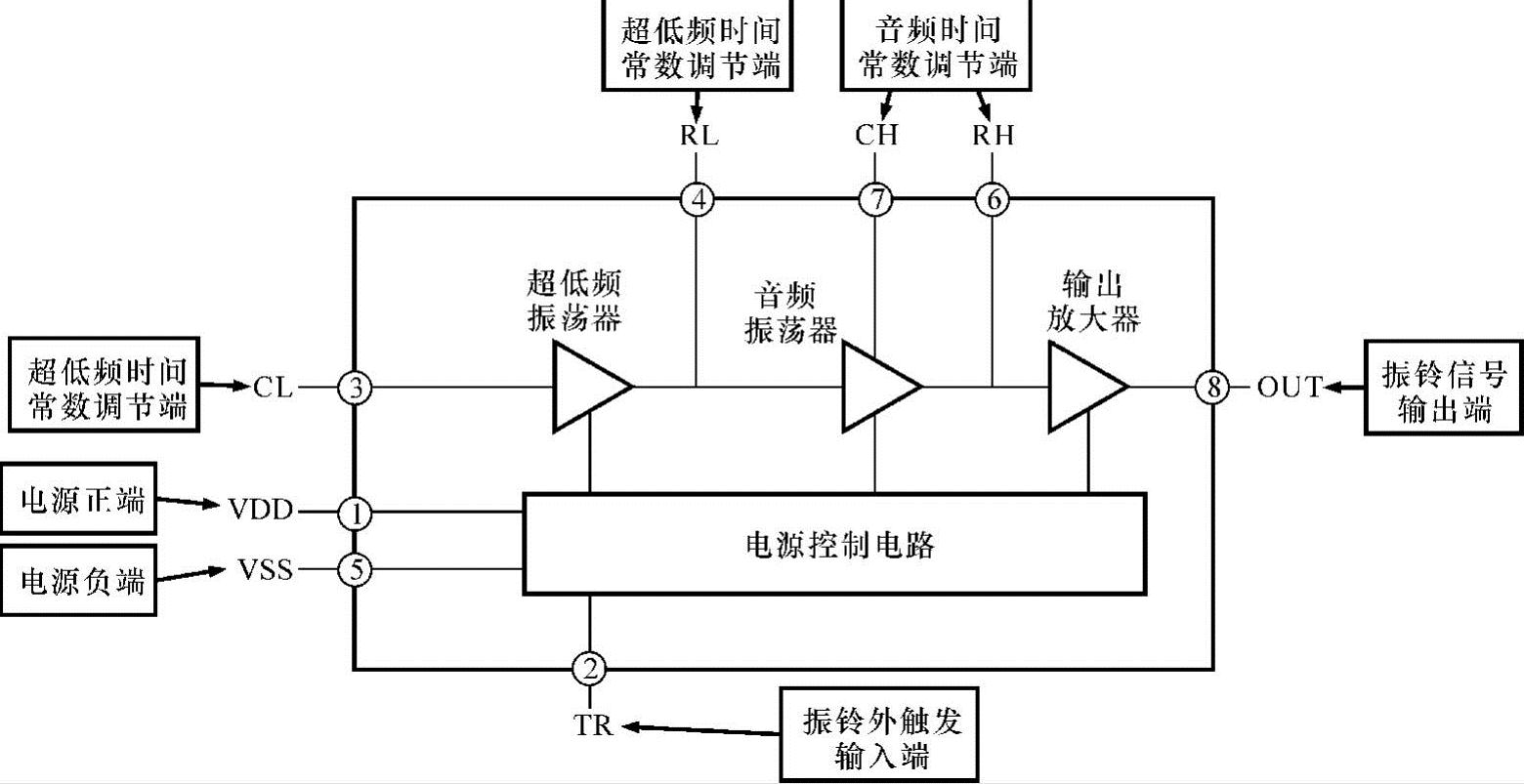

图12-39所示为振铃芯片C4003的内部结构框图，其各引脚功能如表12-1所列。
图12-39 振铃芯片C4003的内部结构框图
表12-1 IC1（C4003）各引脚功能
12.4.6轻松搞定对电话机拨号电路的识读分析
电话机的拨号电路是电话机实现向外拨打功能的单元电路，在对拨号电路进行识读时，可以将常见的元器件、功能电路进行划分，对各功能部件在电路中的作用进行充分的了解后，再对拨号电路进行识读分析。
图12-40所示为电话机拨号电路的识读分析。该电路主要由拨号芯片IC3（HM9102D）、晶体G1、键盘以及外围电路元器件构成。
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：拨号芯片IC3（HM9102D）的⑩脚为电源供电端，（11）脚接地；①～④脚、（15）～（18）脚与操作按键电路相连，用于接收拨号指令或其他功能指令；⑧、⑨脚和晶体G1（3.58MHz）组成时钟振荡电路，为电路提供时钟信号；IC3的工作状态受SW4控制，SW4为拨号制式选择开关，当SW4置于“2”位时，VCC加至⑦脚，使其为高电平，内部系统被设定为脉冲拨号；当SW4置于“3”位时，⑦脚为低电平，内部系统被设定为双音频拨号。
图12-40 电话机拨号电路的识读分析
在电话机处于摘机状态下，叉簧开关1→2触点接通，由电话线路送来的信号经桥式整流电路（VD1～VD4）作为起动信号加到VT8的基极，VT8为芯片IC3提供起动信号，芯片进入工作状态，IC3的（14）脚脉冲输出端输出高电平加至三极管VT10的基极，使VT10和VT9饱和导通，在外线直流信号的控制下，电话机直流回路被接通，电路进入待拨号和通话状态；在摘机状态下，操作拨号按键由IC3的（12）脚输出拨号信号，送到电话线路传输出去。
在挂机状态下，电话线路的电压经VD1～VD4和R2获得维持电流，并为IC3的⑩脚供电，VT8因基极电压消失而截止，IC3的⑩脚的电压加到芯片的⑤脚，使其获得高电平，于是IC3的（14）脚输出低电平，三极管VT10、VT9截止，电路进入休眠状态。
可以看出，在识读分析拨号电路时，了解拨号芯片的引脚功能是十分重要的。下面我们再来对另一种拨号芯片进行识读分析，锻炼一下识读能力。

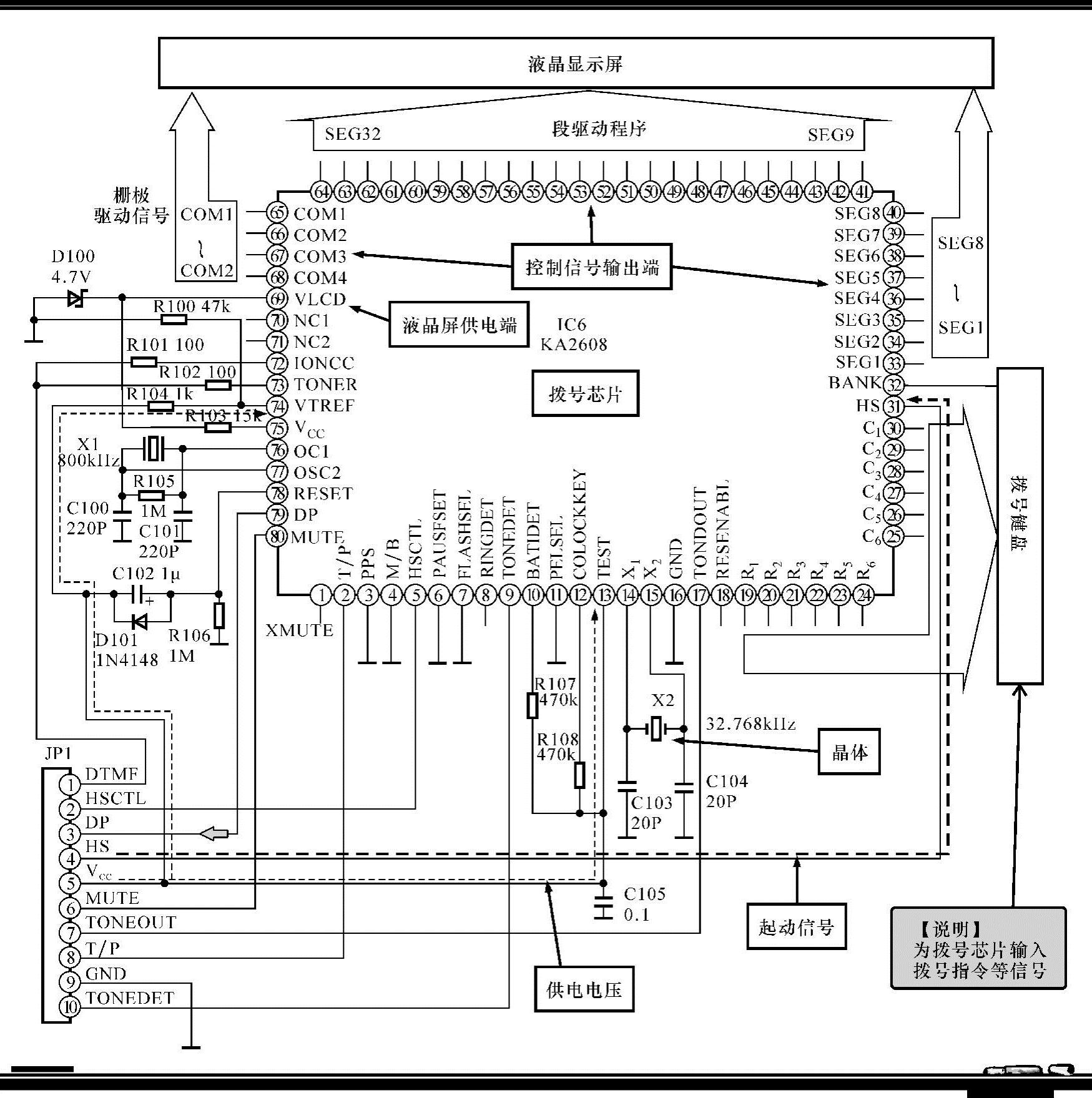

图12-41为液晶屏电话机中的拨号芯片及其外围电路原理图。可以看到，该电路是以拨号芯片IC6（KA2608）为核心的电路单元，该芯片是一种多功能芯片，其内部包含有拨号控制、时钟及计时等功能。
由图12-41可知，拨号芯片IC6（KA2608）的（33）～（68）脚为液晶显示器的控制信号输出端，为液晶屏提供显示驱动信号；（69）脚外接D100为4.7V的稳压二极管，为液晶屏提供一个稳定的工作电压；（14）、（15）脚外接晶体X2、谐振电容C103、C104构成时钟振荡电路，为芯片提供时钟信号。
图12-41 液晶屏电话机中的拨号芯片及其外围电路原理图
IC6（KA2608）的（19）～（24）、（25）～（30）脚与操作按键电路板相连，组成6×6键盘信号输入电路，用于接收拨号指令或其他功能指令。
另外，IC6（KA2608）的（31）脚为起动端，该端经插件JP1的④脚与主电路板相连，用于接收主电路板部分送来的起动信号（电平触发）。
在这里我们也可以看到，JP1为拨号芯片与主电路板连接的接口插件，各种信号及电压的传输都是通过该插件进行的，如主电路板送来的5V供电电压，经JP1的⑤脚后，分为两路，一路直接送往IC6芯片的（13）脚，为其提供足够的工作电压；另一路经R104加到芯片IC6的（74）脚，经内部稳压处理，从其（75）脚输出，经R103、D100后为显示屏提供工作电压。
除此之外，IC6芯片的（77）脚、（76）脚和晶体X1（800kHz）、R105、C100、C101组成拨号振荡电路，工作状态由其（31）脚的起动电路进行控制。
12.4.7轻松搞定对电话机通话电路的识读分析
通话电路的主要功能是完成双向通话，即完成声→电和电→声的转换过程，这也是电话机最基本的功能。除此之外，通话电路外围还设有一些辅助功能电路，如消侧音电路、静噪电路等。

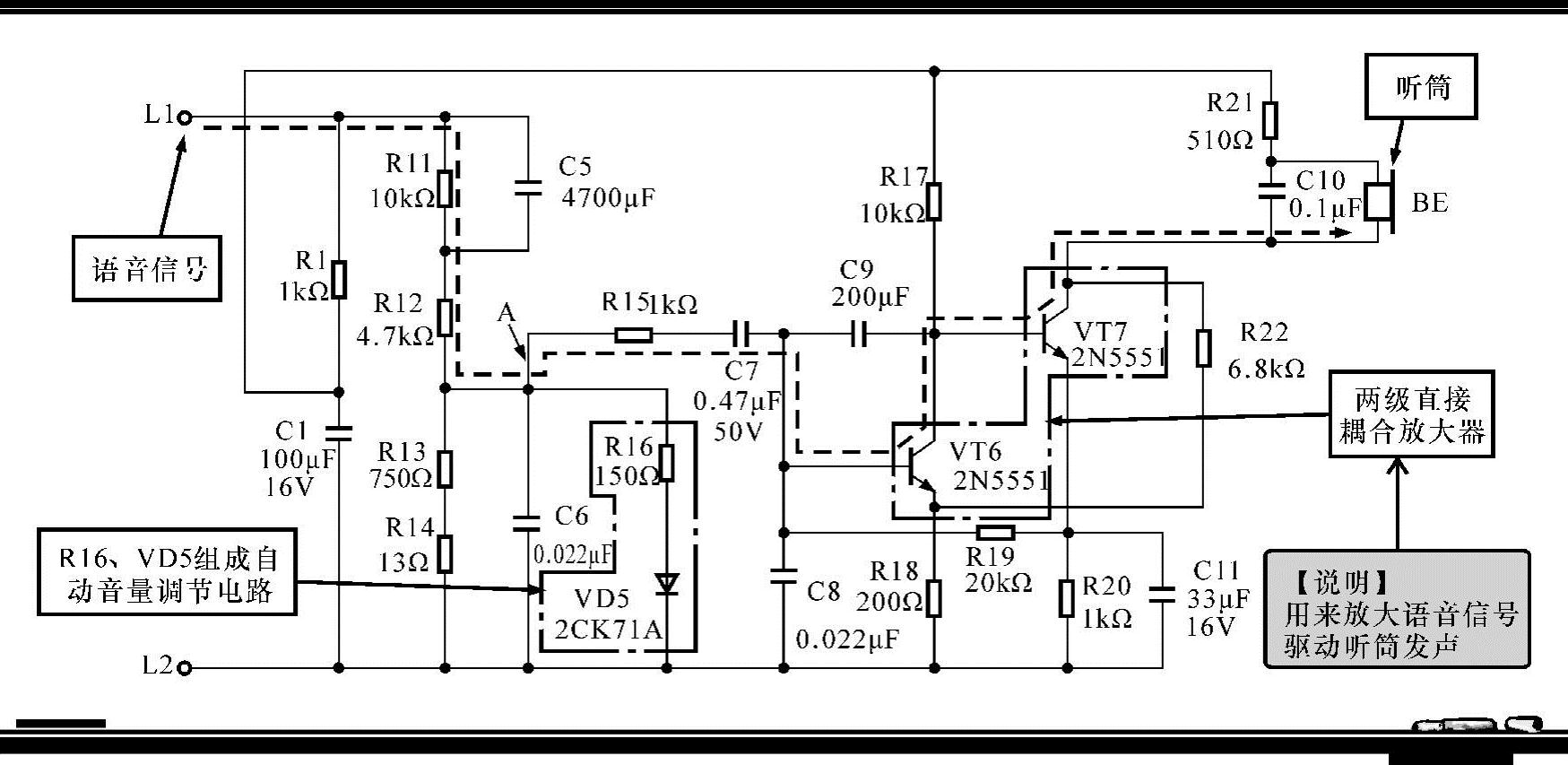

图12-42所示为典型电话机通话电路中受话电路部分的结构。该电路主要由两级直接耦合放大器（VT6、VT7）、听筒BE以及外围元件构成。
图12-42 典型电话机通话电路中受话电路部分的结构
【注意】
通话时，如图12-42所示，外线上的高电位经R17加到VT7的基极，为VT6、VT7提供直流偏压，使之处于放大状态。此时，来自用户电话线上的话音信号经输入电路后，由电容器C7耦合到三极管VT6基极，经VT6、VT7两级放大后送到听筒，由听筒将该电信号还原为声音信号，发出声音。
该电路中，R16、VD5组成自动音量调节电路，当通话话机的距离较近时，线路电阻减小，供电电流增大，电路中R15前端A点的电源上升，使VD5导通，R16对话音信号分流，避免受话量过大；当话机距离较远（大于5km）时，线路电阻增大，供电电流减小，A点处电压降低，VD5截止，R16不对话音信号进行分流，使受话音量不会过低，从而达到自动音量调节的目的。

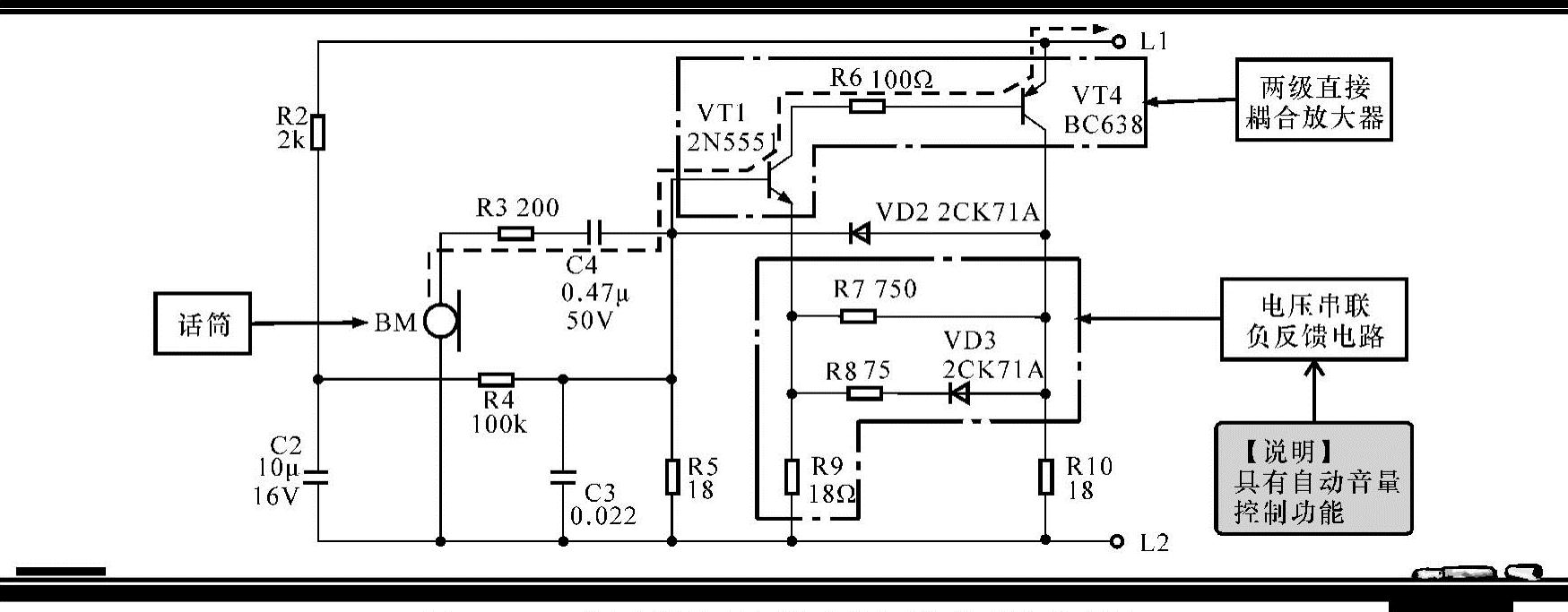

图12-43所示为电话机通话电路中送话电路部分的结构。该电路主要由两级直接耦合放大器（VT1、VT4）、话筒BM以及外围元器件构成。
图12-43 电话机通话电路中送话电路部分的结构
【注意】
如图12-43所示，声音信号经话筒转换为电信号，经电阻器R3、电容器C4耦合至放大器VT1基极，经VT1、VT2两级放大后，由VT4发射极输出，送至外线路中。同时外线路L1端又是放大器的供电电源。
该电路中，R9和R8、R7、VD3构成电压串联负反馈电路，具有自动音量控制功能。当话筒输出的信号很强时，VD3导通，负反馈信号加强，使输出减小；当输出信号较弱时，VD3截止，负反馈信号减弱，使输出信号不会减小很多，从而使输出信号基本稳定，起到自动音量控制的作用。
电阻器R5、R10为放大器VT4集电极的负载电阻，VD2起隔离作用，阻断L2端电压通过电阻器R10加到VT1的基极，从而保证VT1、VT4处于放大状态。
图12-44 电话机通话电路的识读分析
在对通话电路进行识读时，可以将常见的元器件、功能电路进行划分，对各功能部件在电路中的作用进行充分的了解后，再分别对通话电路中的送话和受话部分进行识读分析。

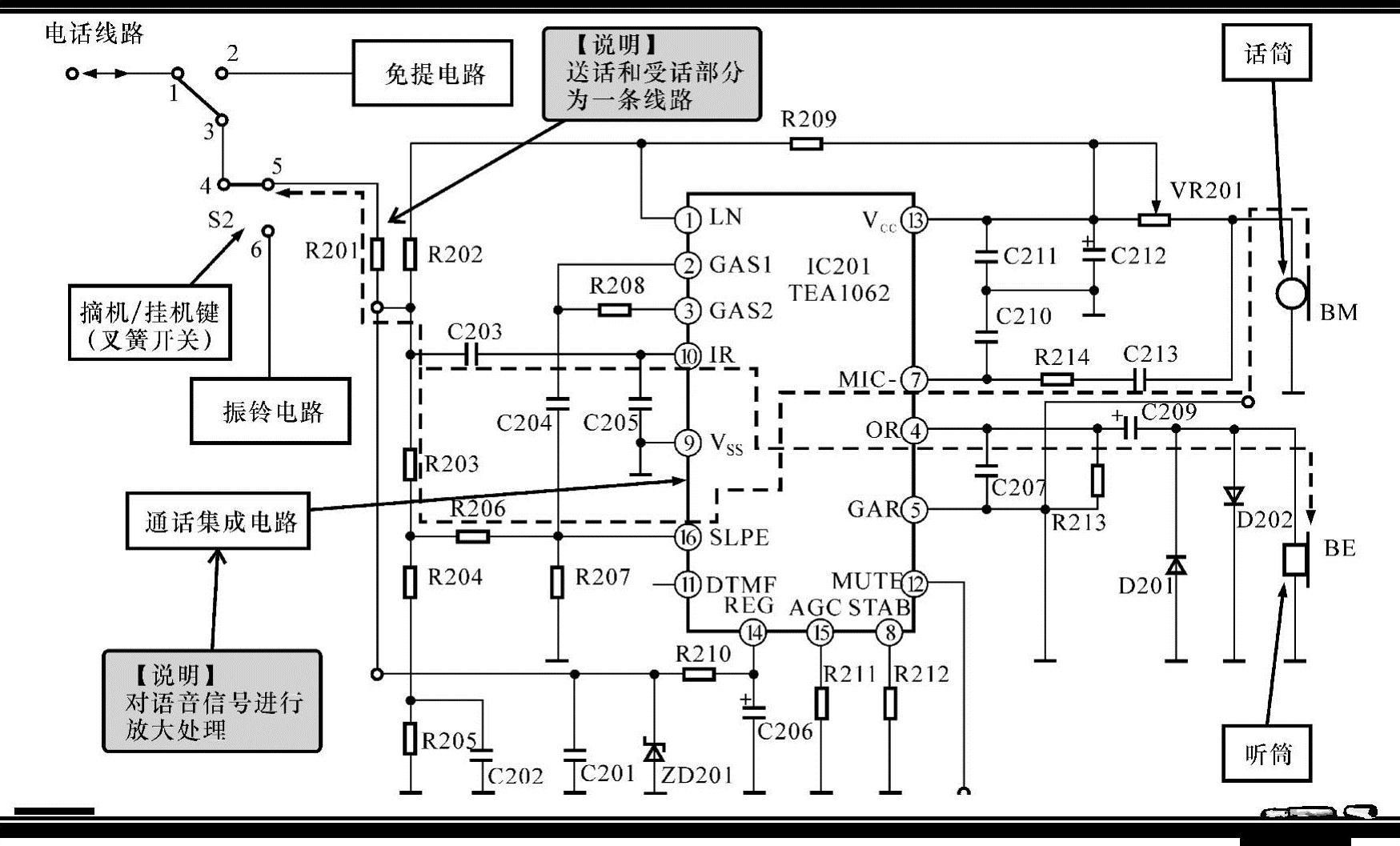

图12-44所示为电话机通话电路的识读分析。该电路主要由通话集成电路IC201、听筒BE、话筒BM以及其他元器件构成。
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：电源从外线送入通话集成电路IC201芯片的①脚，同时经电阻器R209、电容器C212滤波后加到芯片的（13）脚，为芯片提供工作电压。
当用户说话时，话音信号经话筒BM转换成电信号，再经电容器C213、电阻器R214后加到芯片的⑦脚，经IC201放大后，由其（16）脚输出，送往外线；
在使用听筒接听对方声音时，提起听筒后，摘机/挂机开关S2触点4→5闭合，4→6断开。外线送来的话音信号，经电阻器R201、C203后加到IC201的⑩脚，经IC201芯片内部放大后，由其④脚输出，再经耦合电容C209后，送至听筒BE。听筒BE再将电信号还原为声音信号，便可听到对方的声音了。
【注意】

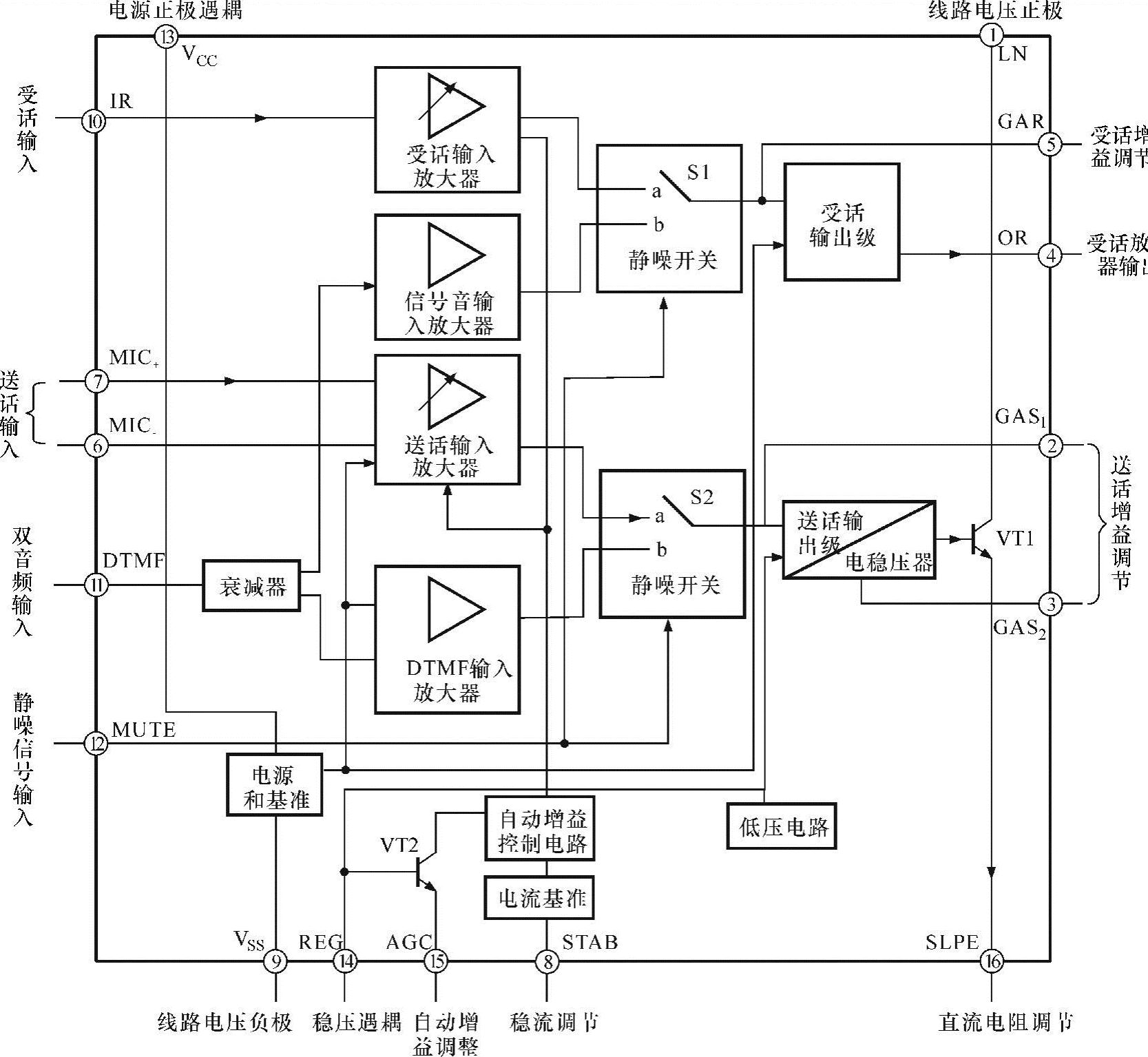

通话集成电路TEA1062的内部结构框图如图12-45所示，了解该集成电路的内部结构，对弄清其功能、识读电路非常有帮助。
图12-45 通话集成电路TEA1062的内部结构框图
12.4.8轻松搞定对手机SIM卡接口电路的识读分析
SIM卡接口电路用来插接手机SIM卡，手机便可通过该接口电路与SIM卡实现通信，实现通话、收发短信、上网（2G/3G）等功能。
图12-46所示为手机SIM卡接口电路的结构。该电路主要由SIM卡接口X2700以及外围元器件构成。
图12-46 手机SIM卡接口电路的结构
在对SIM卡接口电路进行识读时，可以将常见的元器件、功能电路进行划分，对各功能部件在电路中的作用进行充分的了解后，再对SIM卡接口电路进行识读分析。

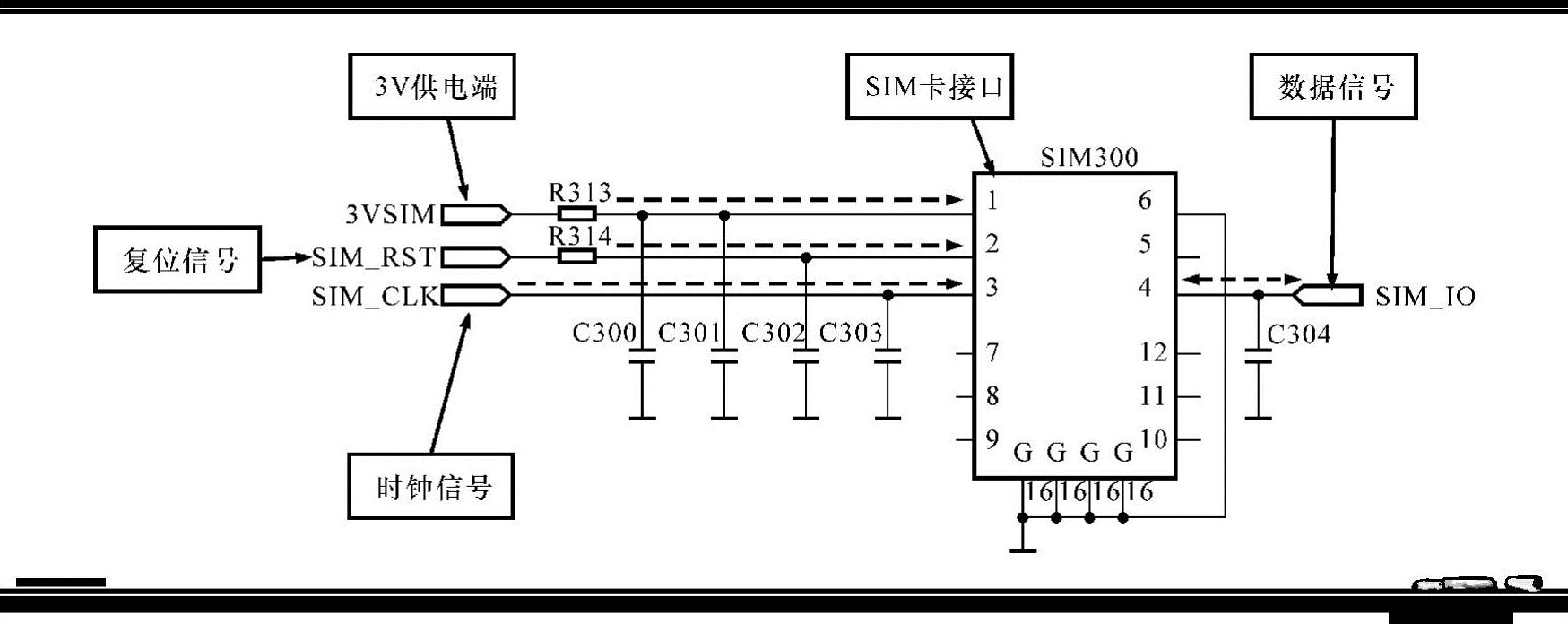

图12-47所示为三星SGH-E848型手机SIM卡接口电路的识读分析。该电路主要由SIM卡接口SIM300以及外围元器件构成。
图12-47 三星SGH-E848型手机SIM卡接口电路的识读分析
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：SIM300的①脚为SIM接口3V供电电压端，由前级电路输出的复位（SIM_RST）信号、时钟（SIM_CLK）信号分别送到SIM接口的②、③脚；SIM300通过④脚与前级电路传输数据信号（SIM_DIO）
图12-48所示为摩托罗拉L7型手机SIM卡接口电路的识读分析。该电路主要由SIM卡接口M507以及外围元器件构成。
图12-48 摩托罗拉L7型手机SIM卡接口电路的识读分析
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：SIM卡接口连接SIM卡实现手机入网并进行接收和发射信息等功能，该电路的供电电压为1.8V；微处理器输出SIM_CLK和SIM_RST信号送到SIM卡接口中，SIM卡接口与微处理器互相传输数据信号SIM_DIO。
12.4.9轻松搞定对手机存储卡接口电路的识读分析
存储卡接口电路用来插接MINISD卡，使手机通过该接口电路与存储卡实现数据写入和读取功能，增加手机的存储容量。

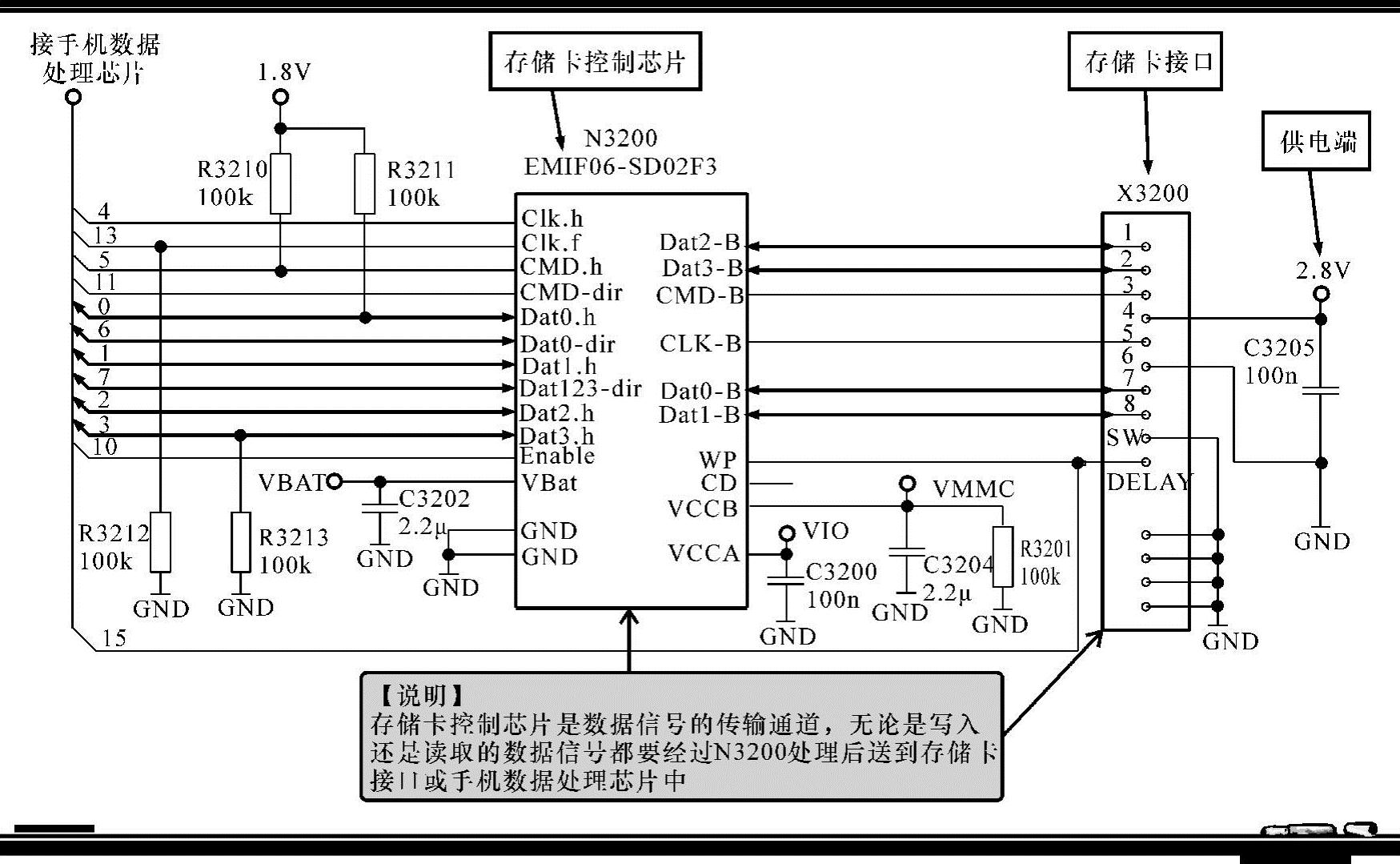

图12-49所示为手机存储卡接口电路的结构。该电路主要由存储卡接口X3200、存储卡控制芯片N3200以及外围元件构成。
在对存储卡接口电路进行识读时，可以将常见的元器件、功能电路进行划分，对各功能部件在电路中的作用进行充分的了解后，再对存储卡接口电路进行识读分析。

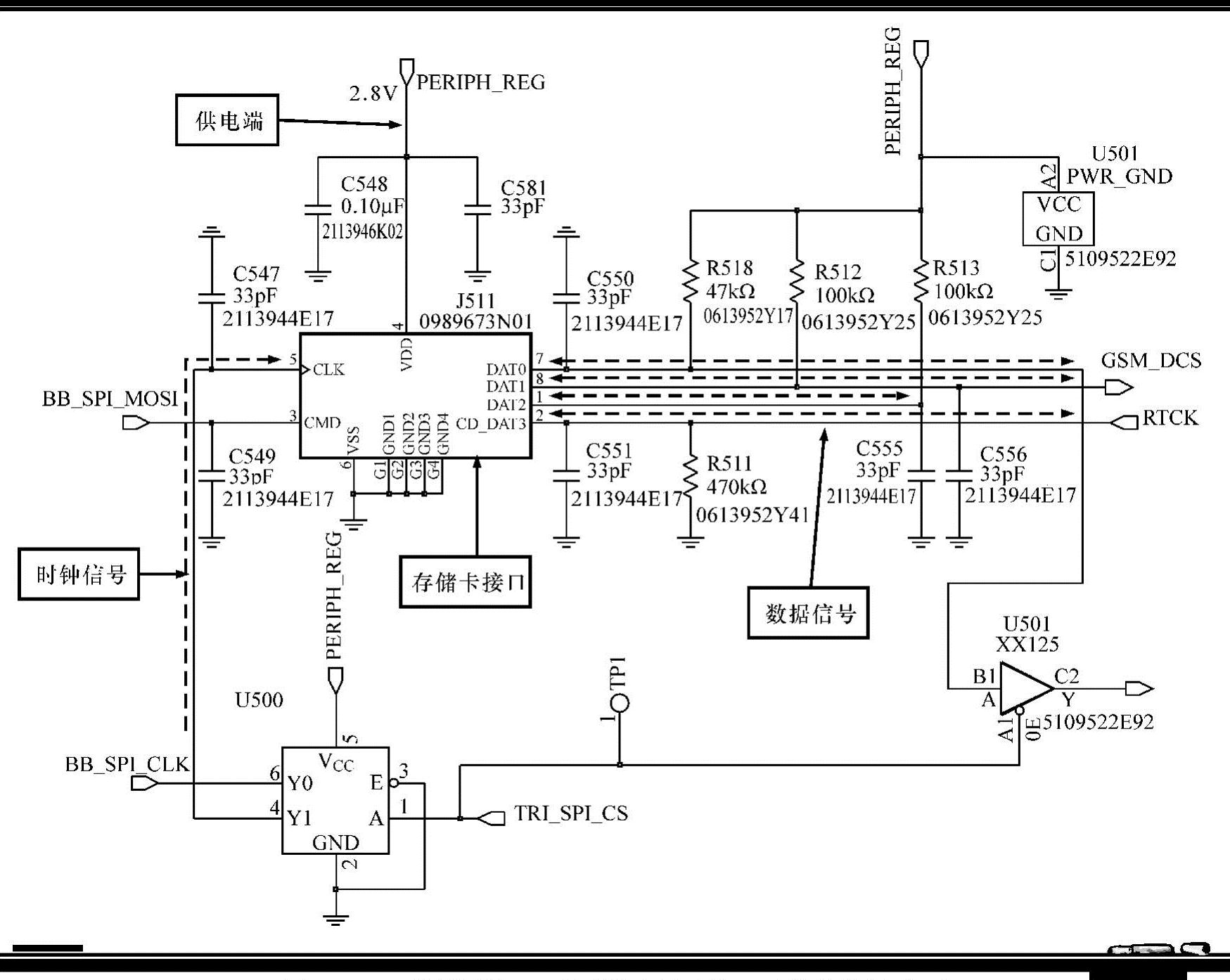

图12-50所示为摩托罗拉L7型手机存储卡接口电路的识读分析。该电路主要由存储卡接口J511以及外围元器件构成。
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：存储卡接口J511的④脚为2.8V供电端；①、②、⑦脚和⑧脚为数据信号端，⑤脚为时钟信号端。

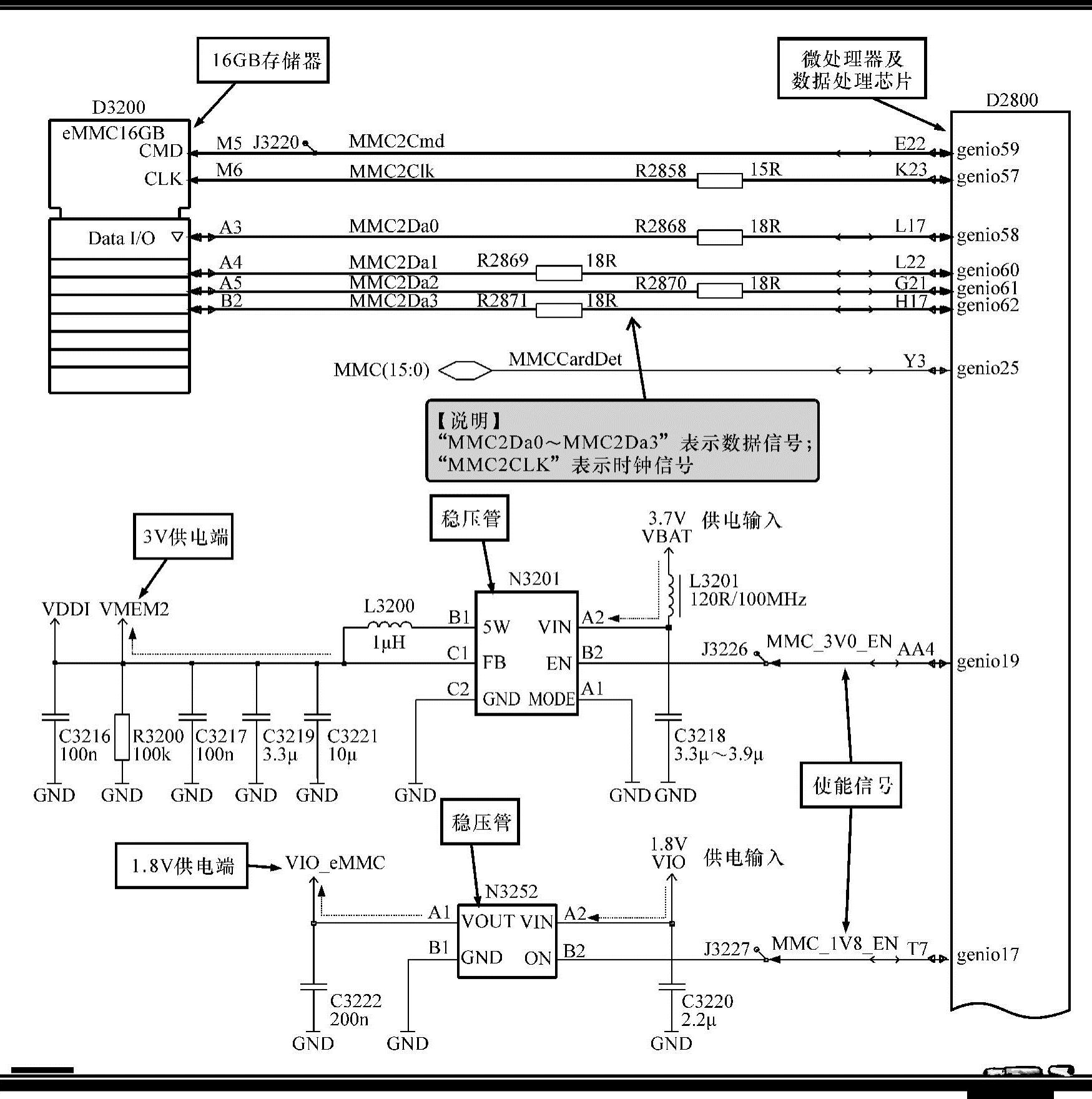

图12-51所示为NokiaN8-00型手机存储卡电路的识读分析。该电路主要由16GB存储器、微处理器及数据处理芯片、稳压管以及外围元器件构成。
图12-49 手机存储卡接口电路的结构
图12-50 摩托罗拉L7型手机存储卡接口电路的识读分析
图12-51 Nokia N8-00型手机存储卡电路的识读分析
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：电源电路送来的1.8V直流供电电压经稳压管N3252稳压后，输出VIO-eMMC（1.8V）为16GB大容量存储器供电；同时，电源电路送来的3.7V直流供电电压经稳压管N3201稳压后，输出VMEM2（3V），也为16GB大容量存储器供电；两组供电构成存储器的基本供电条件。
16GB大容量存储器与微处理器及数据处理芯片之间通过六条信号线进行通信，完成数据的存储及调用。
12.4.10轻松搞定对手机USB接口电路的识读分析
手机的USB接口电路是手机与外部设备进行数据传输的关键电路，对此类电路的识读，要先找接口部件，再沿接口引脚明确数据传输线路进行识读。
图12-52所示为摩托罗拉V3i型手机USB接口电路的识读分析。该电路主要由USB接口J1以及外围元器件构成。
图12-52 摩托罗拉V3i型手机USB接口电路的识读分析
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：当手机通过USB接口和数据线与计算机或笔记本电脑等设备的USB接口进行连接后，手机USB接口中的VBUS脚电压上升到5V，计算机或笔记本电脑通过USB接口为手机充电。
同时，经手机USB接口的识别脚②脚（USB_ID）识别到与计算机等设备的连接。
当手机被计算机等设备识别后，通过USB接口数据端（③脚DP_RXD、④脚DM_TXD）进行数据的接收和传送，即可实现手机与计算机等设备之间的数据存取功能。
12.4.11轻松搞定对手机FM收音电路的识读分析
手机的FM收音电路主要用来接收处理天空中的调频信号，使手机用户能够收听广播节目，所有手机中的FM收音电路都有一个共性，就是都需要使用耳机作为天线。
图12-53所示为典型手机FM收音电路的结构。该电路主要由FM收音处理芯片以及外围元器件构成。
在对FM收音电路进行识读时，可以将常见的元器件、功能电路进行划分，对各功能部件在电路中的作用进行充分的了解后，再对FM收音电路进行识读分析。
图12-54所示为索尼爱立信K700C型手机FM收音电路的识读分析。该电路主要由FM收音处理电路N4100以及外围元器件构成。
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：耳机插入耳机接口作为天线，接收天空中的FM射频信号。射频信号送到FM收音处理电路N4100的（35）、（37）脚，经过处理后由（23）、（22）脚输出左、右音频信号送到音频信号处理电路中。
12.4.12轻松搞定对手机蓝牙通信电路的识读分析
手机蓝牙电路是手机中比较重要的辅助功能电路之一，它是一种短距离的无线通信电路，可以实现设备之间的无线信息交换和控制。
图12-53 典型手机FM收音电路的结构
图12-55所示为典型手机蓝牙通信电路的结构（Nokia5300型）。该电路主要由蓝牙模块N6030、滤波电路Z6030、蓝牙天线以及外围元器件构成。
【注意】
在接收状态时，如图12-55所示，由蓝牙天线接收的外部传送过来的信号，经滤波电路Z6030后，将TX信号送入蓝牙模块N6030的TX_A和TX_B端，经蓝牙模块处理后，分别经LPRF_CMT（6∶0）和PCM（3∶0）端送入手机数据处理芯片内，再进行数据的处理和存储操作。
在发射状态时，需发射的数据信号经手机数据处理芯片后，经PUSL（7∶0）、LPRF_CAT（6∶0）、PCM（3∶0）端，送入蓝牙模块N6030中，经处理后，由TX_A和TX_B端送入滤波电路Z6030中，再经蓝牙天线J6006或J6007发射出去。
在对蓝牙通信电路进行识读时，可以将常见的元器件、功能电路进行划分，对各功能部件在电路中的作用进行充分的了解后，再对蓝牙通信电路进行识读分析。

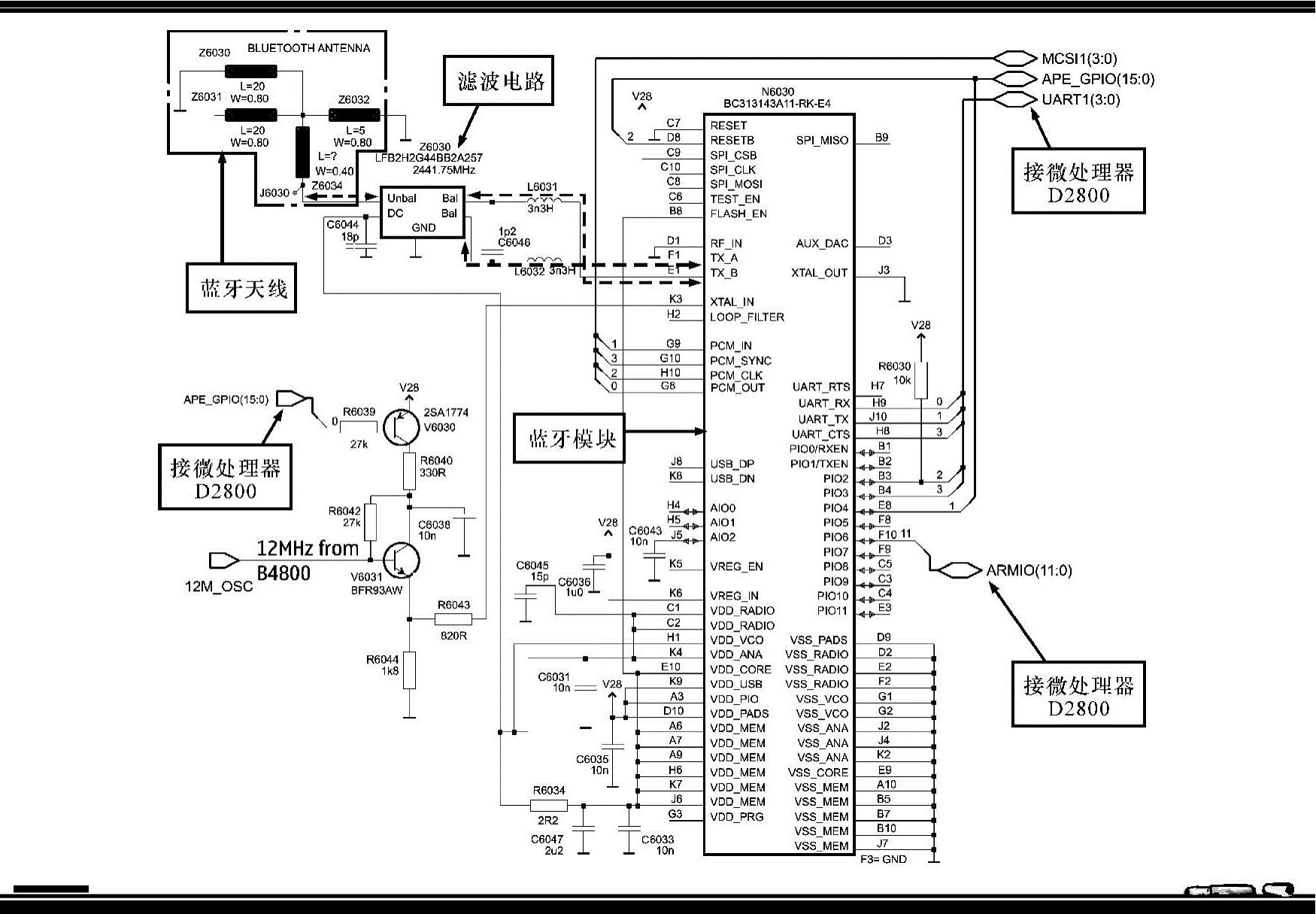

图12-56所示为诺基亚7710型手机蓝牙通信电路的识读分析。该电路主要由蓝牙模块N6030、滤波电路Z6030、蓝牙天线以及外围元器件构成。
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：蓝牙天线接收到信号后，送到蓝牙模块中，经过处理后送入微处理器电路中。
同时，手机中的微处理器将要发送的数据送入蓝牙模块中，经过处理后也由蓝牙天线传送出去。
图12-54 索尼爱立信K700C型手机FM收音电路的识读分析
图12-55 典型手机蓝牙通信电路的结构（Nokia5300型）
图12-56 诺基亚7710型手机蓝牙通信电路的识读分析
