7.1.1别急！先搞清变换电路的功效是什么

变换电路可以实现不同类型物理量的变换，变换的目的是实现电路需求，因此，变换电路的基本功能就是通过一系列的变换，最终输出符合电子产品电路需求的物理量或电量，达到满足电子产品工作需求。

图7-1为变换电路的功能示意图。从图中可以看到，在实际应用中，交直流电压、交直流电流以及数字与模拟信号是变换电路的主要变换（转换）对象。

图7-1 变换电路的功能示意图

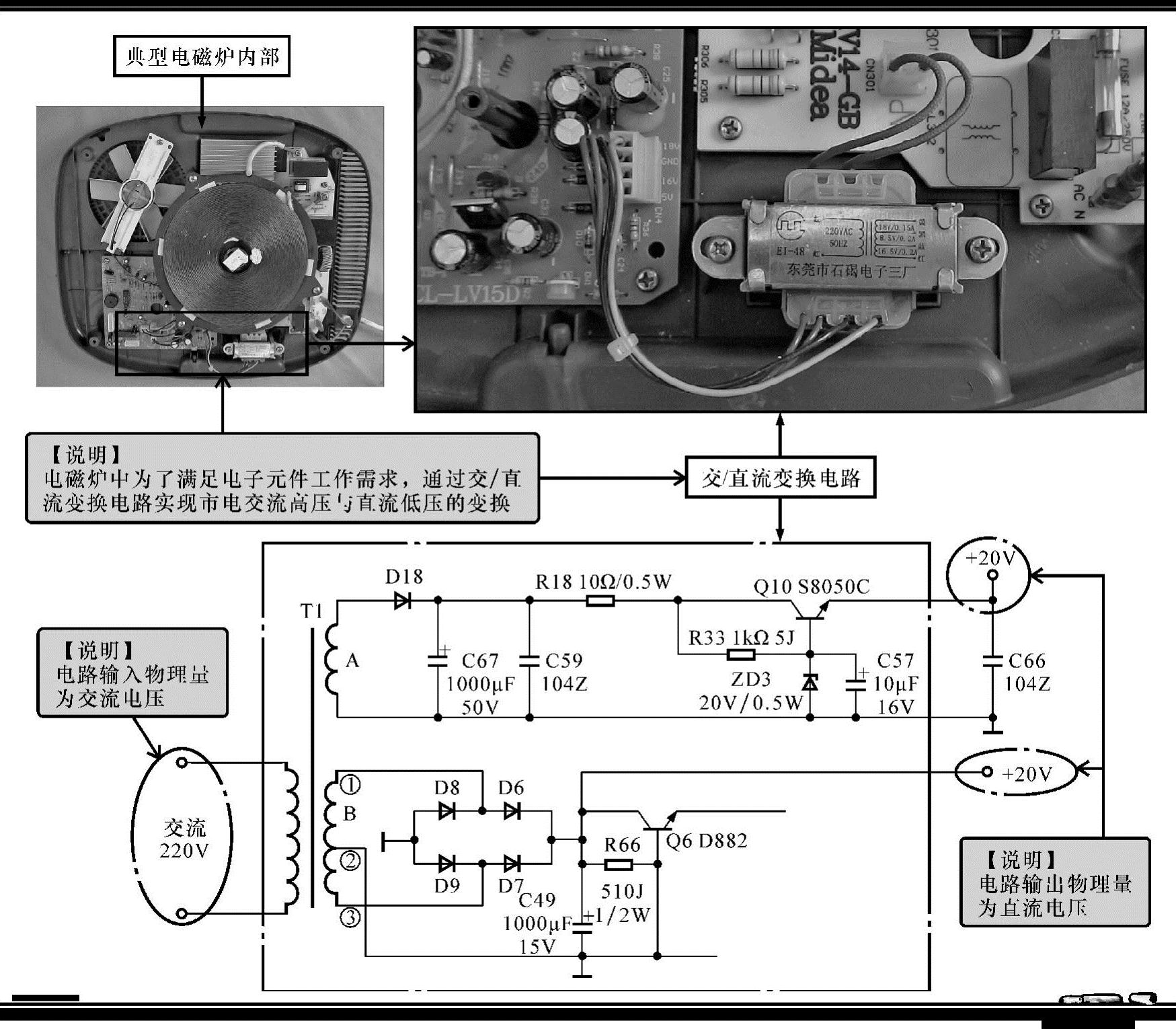

交流-直流变换电路在电磁炉中的应用如图7-2所示。在家用电子产品中，一般都连接220V交流电源，而电路中的单元电路及功能部件多需要直流方式供电，因此，若想使家用电子产品各电路及功能部件正常工作，首先就需要通过交直流变换电路将输入的220V交流电压变换成直流电压。

图7-2 交流-直流变换电路在电磁炉中的应用

又如，当使用影碟机播放光盘时，由于记录在光盘上的音频属于数字信号，电路处理的过程中以数字信号为基准，但最终需要模拟信号来驱动扬声器，因此，在电路末端中设置D/A转换器，将数字音频信号还原成模拟音频信号，最终驱动扬声器发声。影碟机中的D/A转换电路如图7-3所示。
