5.2.3搞定对“键控脉冲产生电路”的识图分析

对于键控脉冲产生电路的识读，我们应先了解电路的结构组成，然后根据电路中各种关键元器件的作用、功能特点，对电路的信号流程进行分析。下面，我们将通过实例介绍键控脉冲产生电路识读方法。

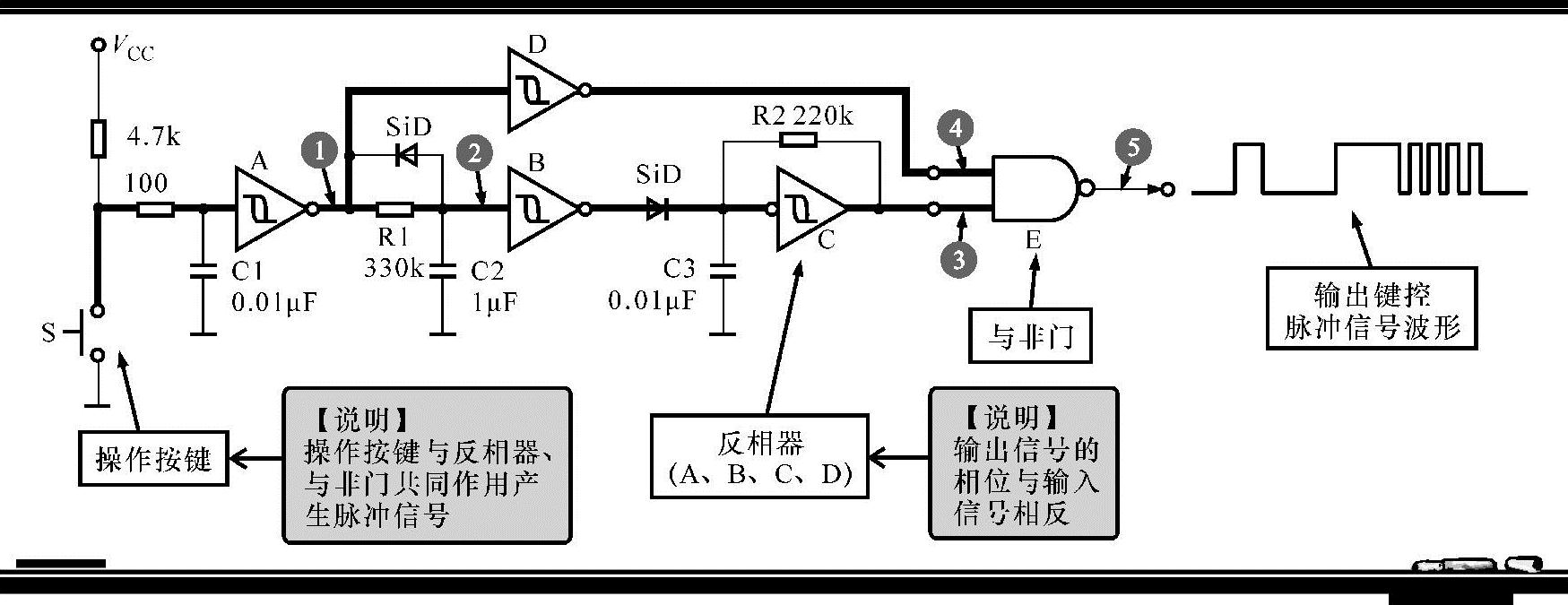

图5-24所示为一个利用键盘输入电路的脉冲信号产生电路，可以看到，该电路主要是由操作按键S，反相器（非门）A、B、C、D，与非门E等组成的。

结合电路中关键元器件的功能特点，对该电路的识图过程如下：

按动一下操作按键S，即可输出一串脉冲信号，反相器A的输出端（①处）会形成起动脉冲，由此电路中电容器C2被充电形成积分信号，当电容器C2充电电压达到一定值时，反相器B控制脉冲信号产生电路C开始振荡，后者输出端（③处）输出脉冲信号，加到与非门E下端引脚上；同时，起动脉冲经反相器D后，直接加到与非门E的上端（④处）引脚上，经与非门进行“与”、“非”识别处理后，由其输出端（⑤处）输出键控信号。

图5-24 一个利用键盘输入电路的脉冲信号产生电路

【资料】

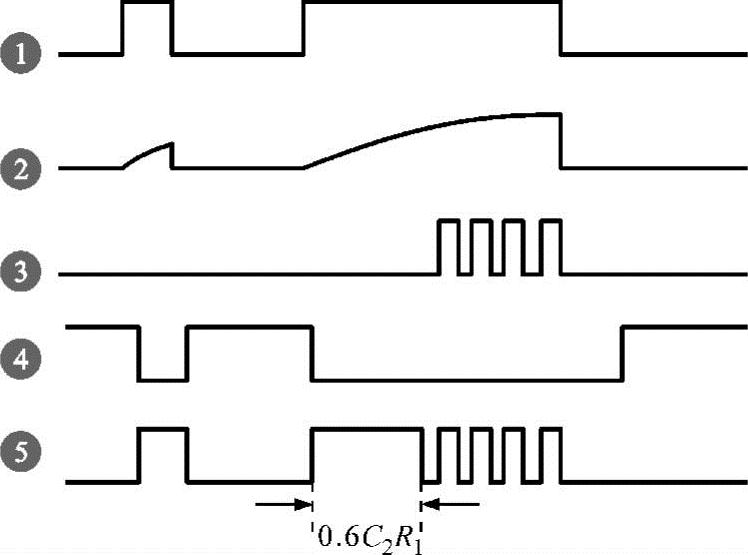

在上述信号处理过程中，①～⑤处的信号波形如图5-25所示（按时序关系对齐）。

图5-25 ①～⑤处的信号波形
