4.2.2练一练，轻松识读共集电极放大电路

对于共集电极放大电路的识读，我们应先了解电路的结构组成，然后根据电路中各种关键元器件的作用、功能特点，对电路的信号流程进行分析。下面，我们将通过实例详细介绍共集电极放大电路识读方法。

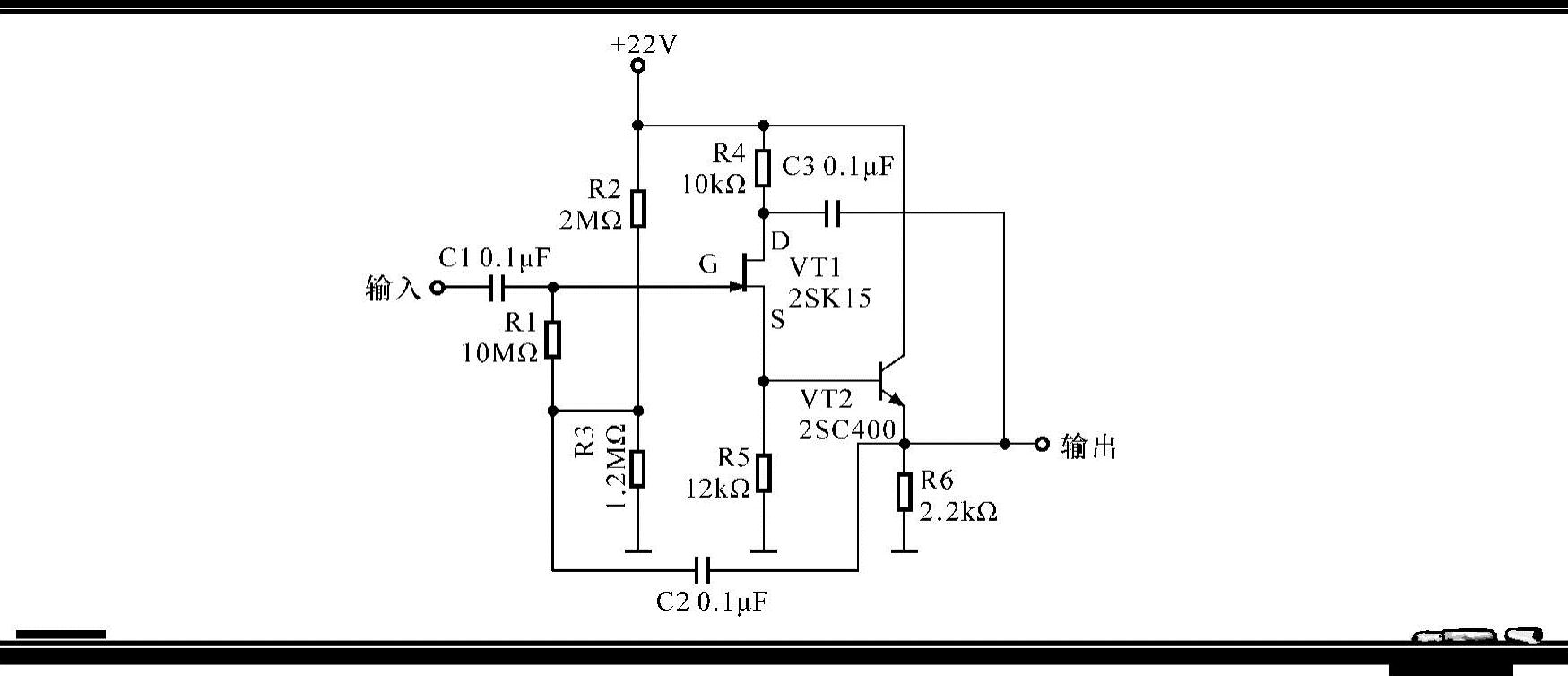

图4-13所示为高输入阻抗缓冲放大电路，该电路是一种典型的共集电极放大电路。通过电路图可知，该电路主要是由场效应晶体管VT1、三极管VT2等组成的。其中VT1用来进行输入信号的一级放大，三极管VT2与周围的阻容元件组成共集电极放大电路，用来对信号进行二级放大。

图4-13 高输入阻抗缓冲放大电路

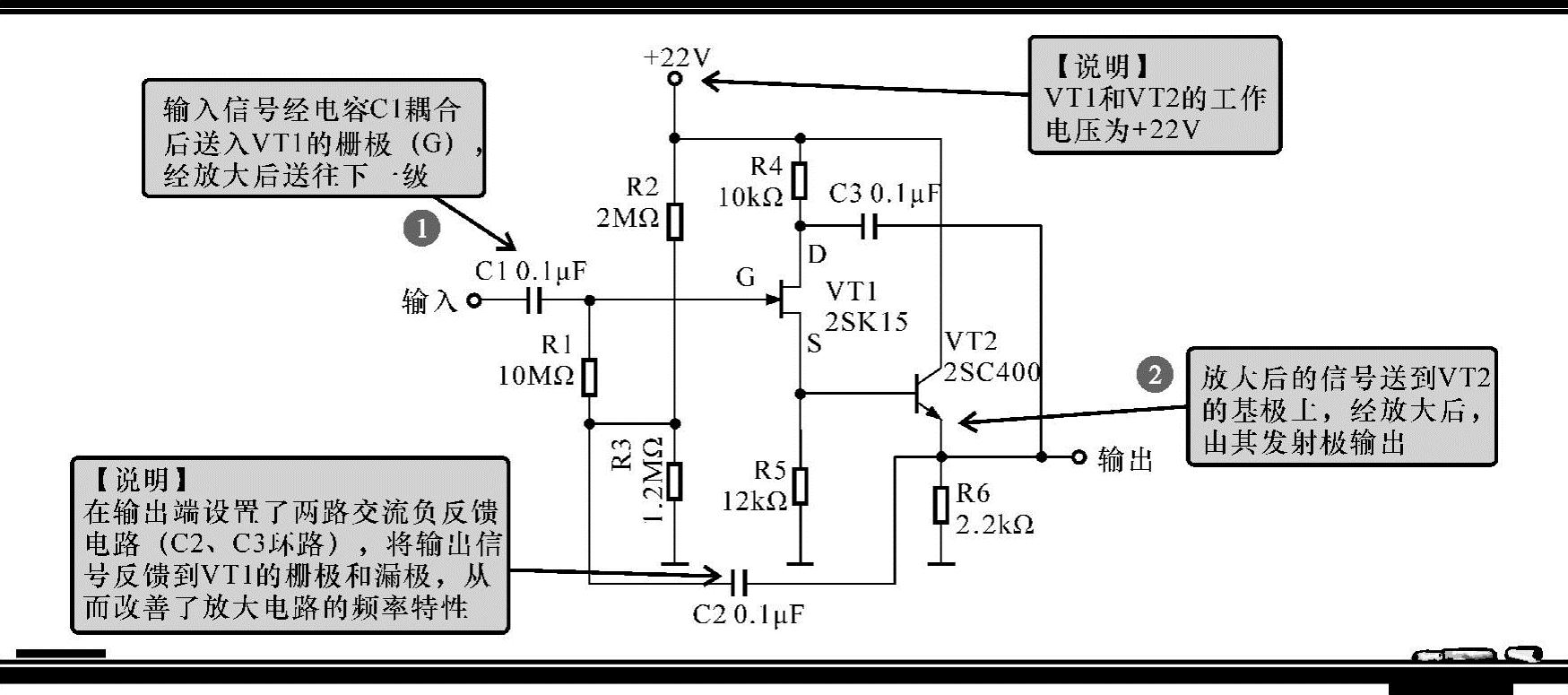

找到了该电路中的主要元器件后，对高输入阻抗缓冲放大电路的识读分析过程如图4-14所示。通过对电路的分析，我们可以识读出，当信号送入后，经电容器C1耦合送到场效应晶体管VT1的栅极（G），由场效应晶体管VT1放大后由其源极（S）输出，送往共集电极三极管VT2的基极进行放大，再由VT2的发射极输出。

图4-14 对高输入阻抗缓冲放大电路的识读分析过程
