11.1.3继续！了解混频电路的特征

混频电路又称变频电路，它是将高频载波信号与本振信号混合形成差频信号（通常这个差频信号被称为中频信号），将多种高频信号的频率降低，变成统一的中频信号，以便进行检波或解调处理。混频电路多用于FM或AM收音电路、手机和电视机调谐接收电路中。

混频电路的基本特征比较明显，电路结构简单，一般由三极管或者场效应晶体管以及外围元器件组成，如图11-6所示。

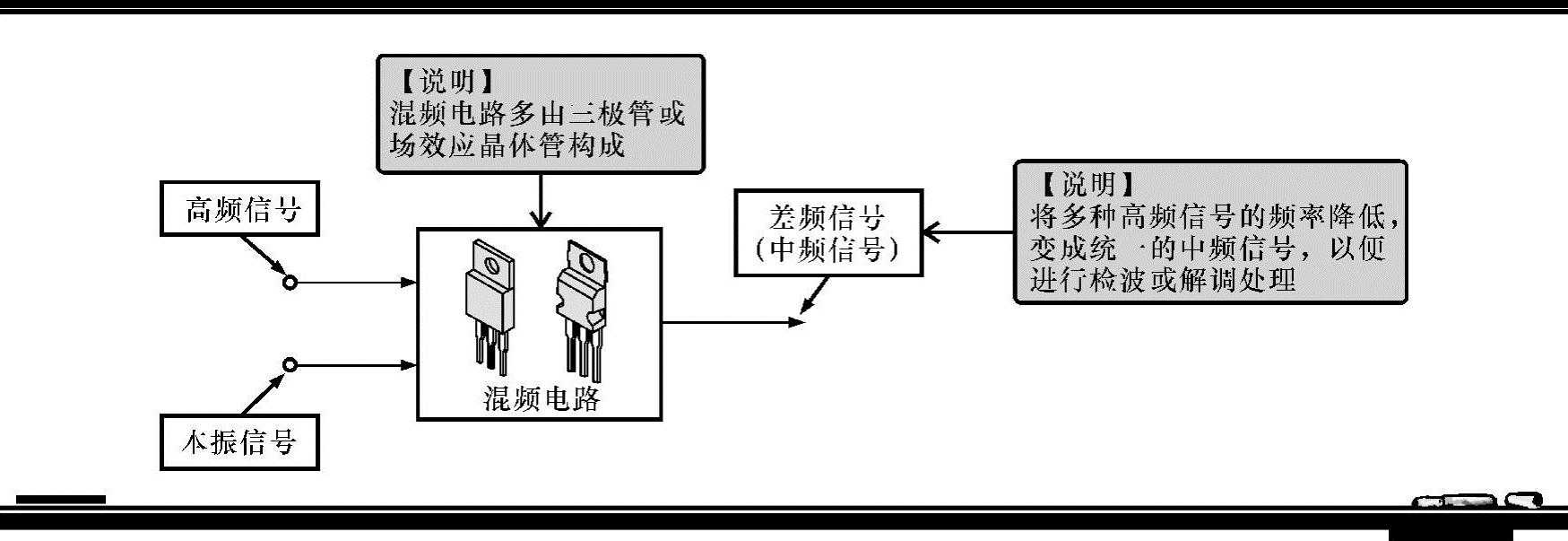

图11-6 混频电路的基本特征

接收的高频信号与本振信号都送到晶体管放大器中，根据晶体管的非线性特性，在输出端会产生多种信号成分，主要包含有两个输入的信号，还有两信号之和以及两信号之差。通过中频滤波器只取两个信号的差频，这个差频被称为中频信号。在接收机电路中调谐，就是使本振信号跟随高频输入信号的频率同步变化，始终使两个信号的频率之差保持一个恒定的中频频率，这样为后面的中频放大和解调带来了方便。
