11.2.2搞定对“高频小信号调谐放大器电路”的识图分析

对于高频小信号调谐放大器电路的识读，一般需要我们先熟悉实际电路结构组成，然后找到电路中的核心元器件，查找其核心元器件的功能结构或内部结构框图，最后，依据核心元器件的功能结构完成对整体电路的识读。

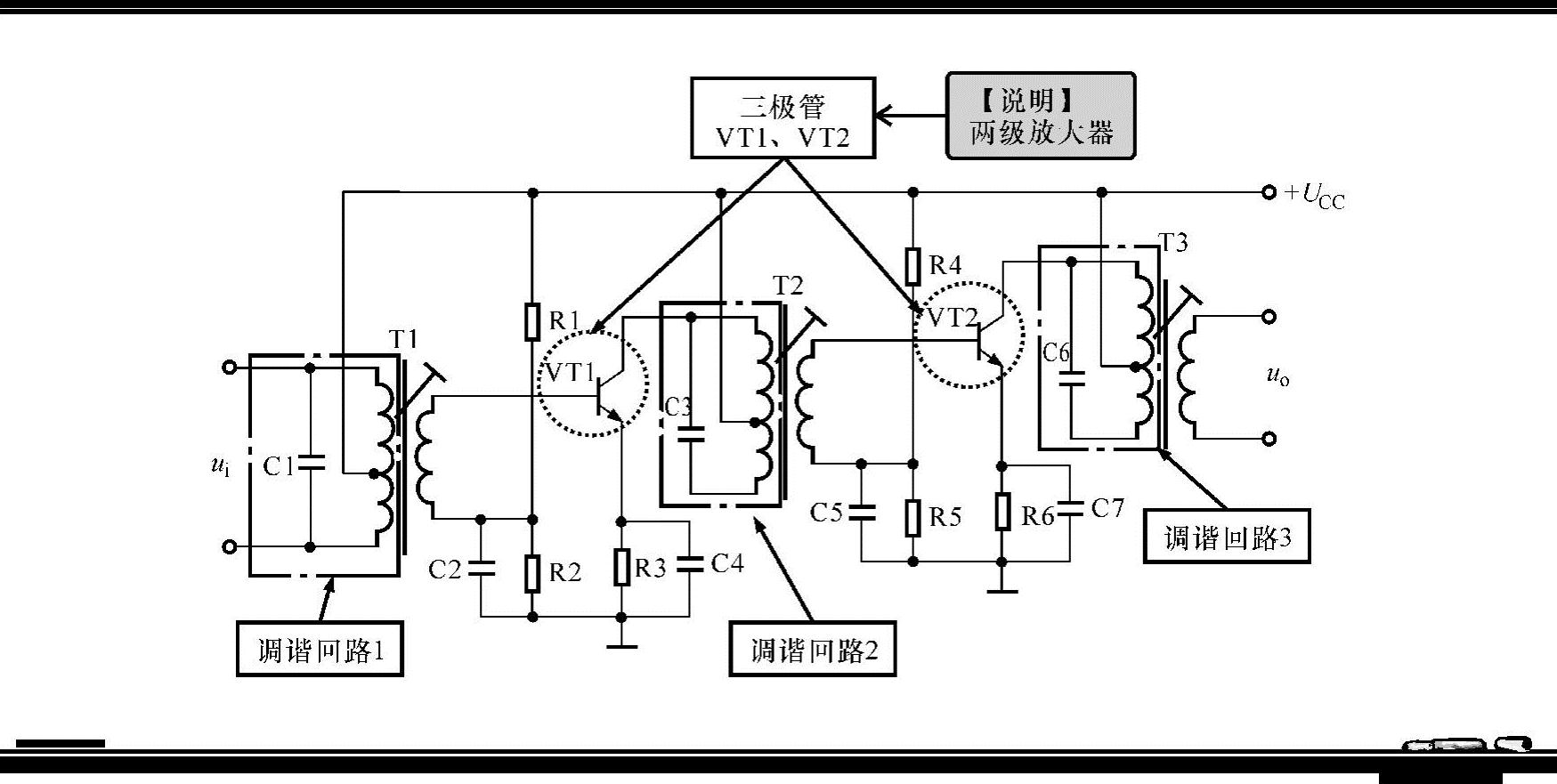

图11-8所示为调幅超外差式收音机中的高频小信号调谐放大器，在各种调幅、调频接收机中，该放大器都可以作为高频或中频放大器使用。可以看到，该电路主要是以三极管VT1和VT2为核心构成的两级中频放大电路。

图11-8 调幅超外差式收音机中的高频小信号调谐放大器

结合电路中关键元器件的功能特点，对该电路的识图过程如下：

中频变压器T1、T2、T3的一次线圈是调谐线圈，分别与其相配的谐振电容C1、C3、C6构成了三个并联LC调谐回路，它们均调谐在465kHz上，可使465kHz的中频信号顺利通过，其他频率的信号将受到抑制。

由电路输入端送入的信号首先经T1、C1构成的调谐回路后，选出中频信号，送到第一级放大器VT1的基极，经VT1放大后，再经T2、C3进行调谐选频，然后将所需频率的中频信号送入二级放大器VT2的基极，经VT2放大后，最后经T3、C6调谐处理，输出放大后的信号。

直流供电电压经中频变压器初级绕组中心抽头后，为两级放大器VT1、VT2的集电极提供偏压。
