5.3.3
搞定对“脉冲延迟电路”的识图分析
对于脉冲延迟电路的识读，我们应先了解电路的结构组成，然后根据电路中各种关键元器件的作用、功能特点，对电路的信号流程进行分析。下面，我们将通过实例详细介绍脉冲延迟电路识读方法。

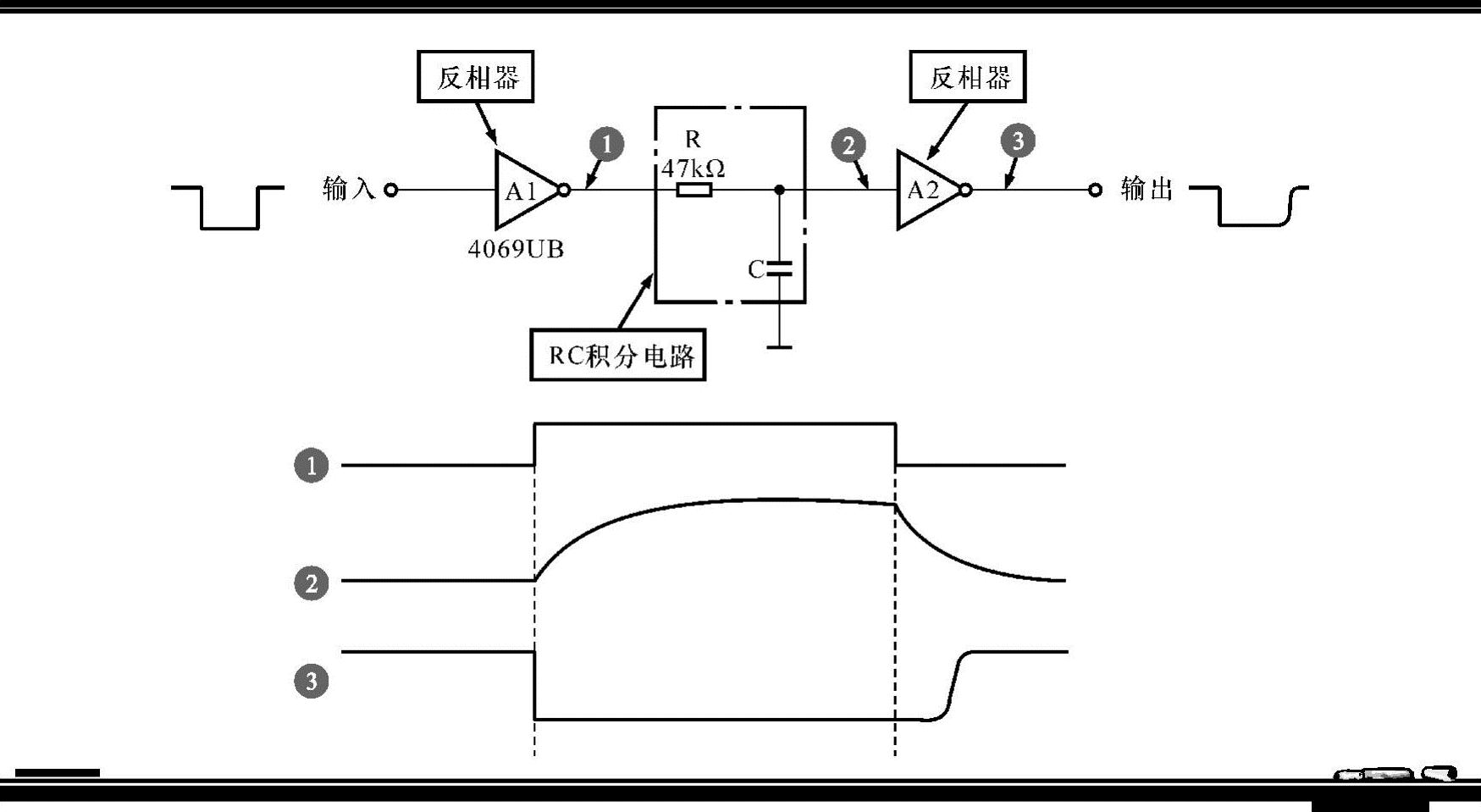

图5-35所示为一个典型脉冲延迟电路，可以看到，该电路由两个反相器A1、A2和RC积分电路构成。
图5-35 一个典型脉冲延迟电路
结合电路中关键元器件的功能特点，对该电路的识图过程如下：
当电源电压加到电路中，反相器起动工作。
当在电路输入端输入一个脉冲信号时，经反相器A1反相放大后输出，该反向放大后的脉冲信号经RC积分电路产生延迟，延迟后的脉冲信号，再经反相器A2反相放大后输出，由此在输出端得到一个经延迟处理的脉冲信号。
