8.2.5
搞定“电动玩具无线遥控发射电路”的识图分析
图8-17所示为一种简单的电动玩具无线遥控发射电路，该电路主要由开关S、无线遥控发射器IC1、集成电路IC2及外围相关元器件构成的。
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：当按下开关S时，电池为电路中各元件提供工作电压，时基集成电路IC2与外围元件构成振荡电路开始工作，由其③脚输出振荡信号，该信号经IC1进行调制后，变成无线电射频信号，通过其内置天线发出信号。

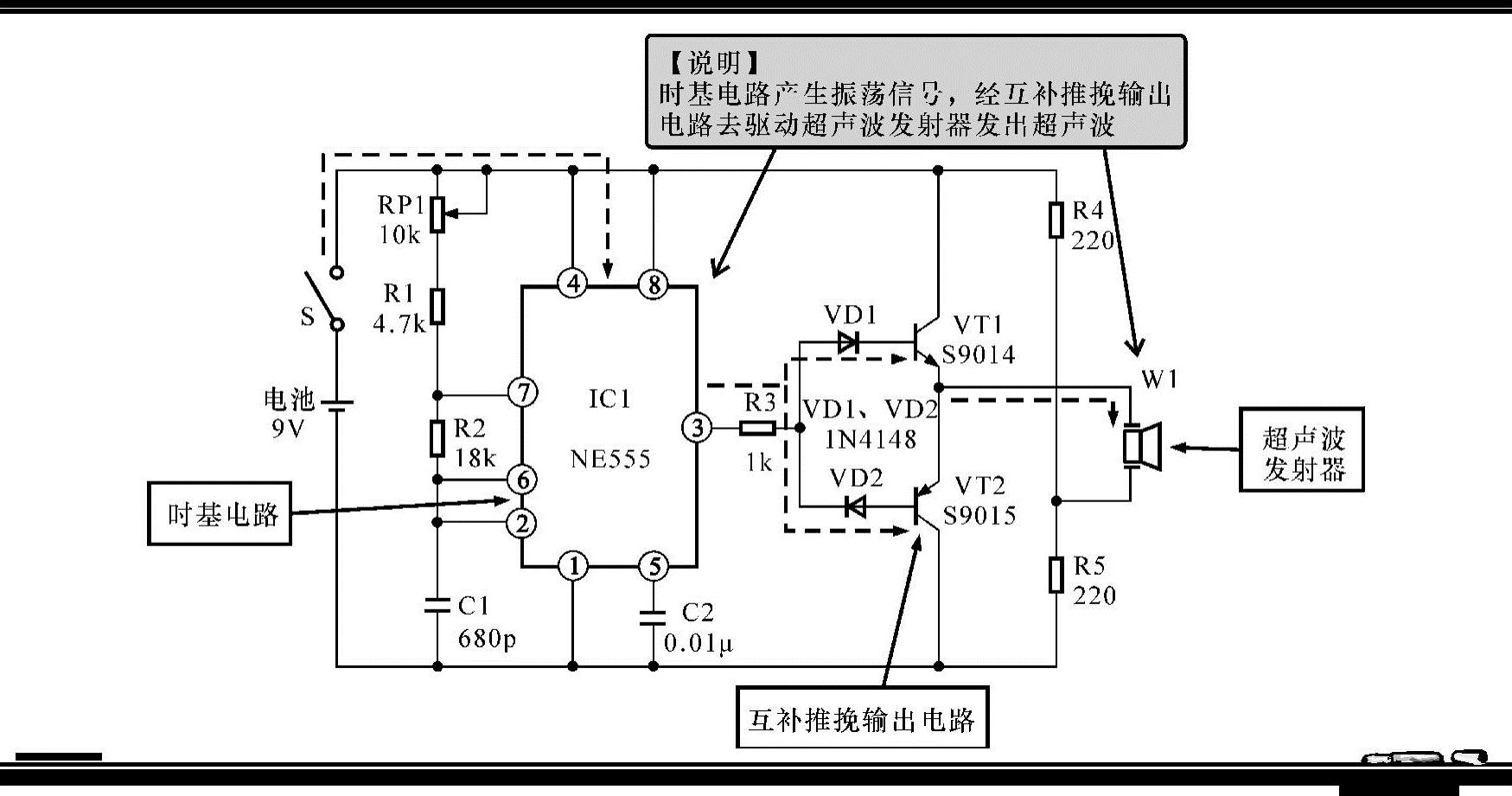

图8-16 一种简单超声波遥控发射电路

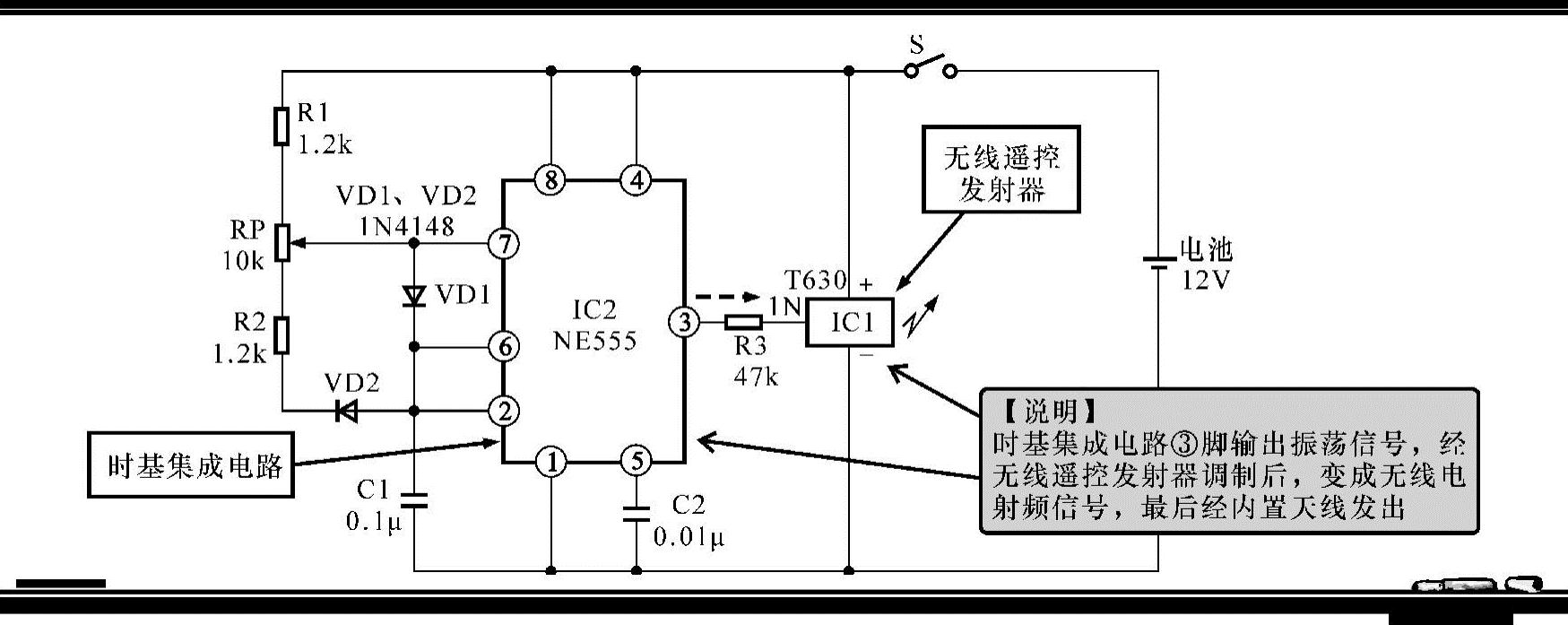

图8-17 一种简单的电动玩具无线遥控发射电路
