9.3.2搞定对“空调器导风板电动机驱动电路”的识图分析

对于空调器导风板电动机驱动电路的识读，一般需要我们先熟悉实际电路结构组成，然后找到电路中的核心元器件，查找其核心元器件的功能结构或内部结构框图，最后，依据核心元器件的功能结构完成对整体电路的识读。

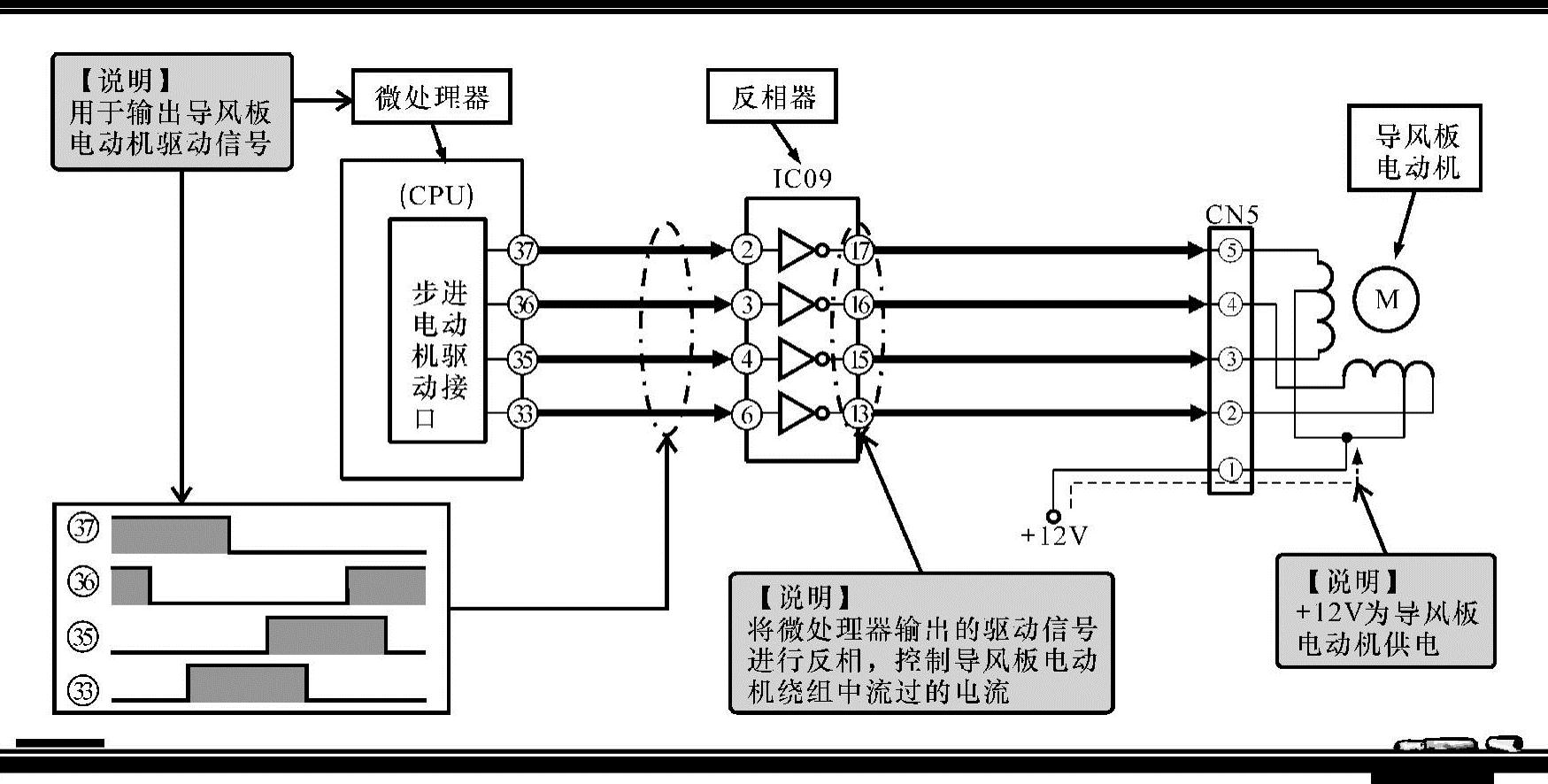

图9-27所示为典型变频空调器导风板电动机驱动电路，可以看到，该电路主要是由微处理器（CPU）、反相器IC09、导风板电动机等部分构成的。

图9-27 典型变频空调器导风板电动机驱动电路

结合电路中关键元器件的功能特点，对该电路的识图过程如下：

直流+12V接到导风板电动机两组线圈的中心抽头上。

微处理器经反相放大器控制线圈的四个引脚，当某一引脚为低电平时，该脚所接的绕组中便会有电流流过。如果按一定的规律控制绕组的电流，就可以实现所希望的旋转角度和旋转方向。

当用遥控器设定导风板处于摇摆状态时，微处理器的（33）、（35）～（37）脚依次输出高电平，经IC09反相后依次输出低电平，从而使导风板电动机的四个线圈依次得电工作，反之则不工作。
