12.3.7轻松搞定对扫描仪USB接口电路的识读分析

USB接口电路是扫描仪与计算机进行数据传输的主要通道，计算机的控制指令通过该电路送入到扫描仪主控电路中，主控电路输出的数字图像信号也经该电路送到计算机中。

在对该电路进行识读时，可根据USB接口的结构特点进行识别，通常USB接口包括一个供电引脚和两个数据信号引脚，其余各引脚均为接地端或空脚。了解引脚功能后，再识读信号流程，最终完成对USB接口电路的识读。

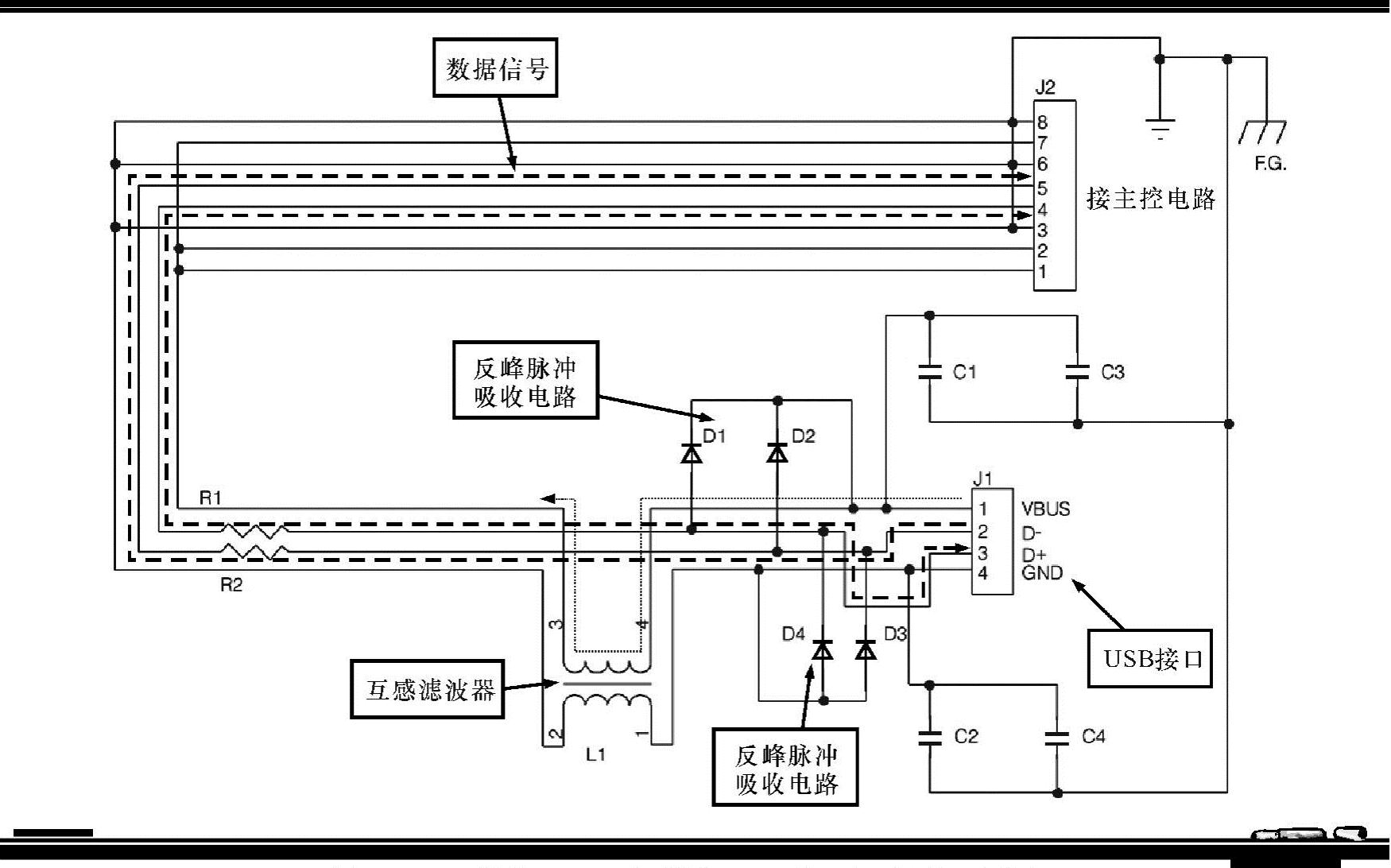

图12-29所示为佳能N650U扫描仪USB接口电路的识读分析。该电路主要由USB接口J1、互感滤波器L1、反峰脉冲吸收电路D1～D4等部分组成的。

找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：USB接口①脚为5V电压供电端，计算机送来的5V电压经USB接口送入扫描仪，经过反峰脉冲吸收和互感滤波器滤除干扰、杂波后，送到主控电路中。

USB接口②、③脚为数据信号传输端，计算机与主控电路通过数据传输线路传递指令和扫描图像数据。

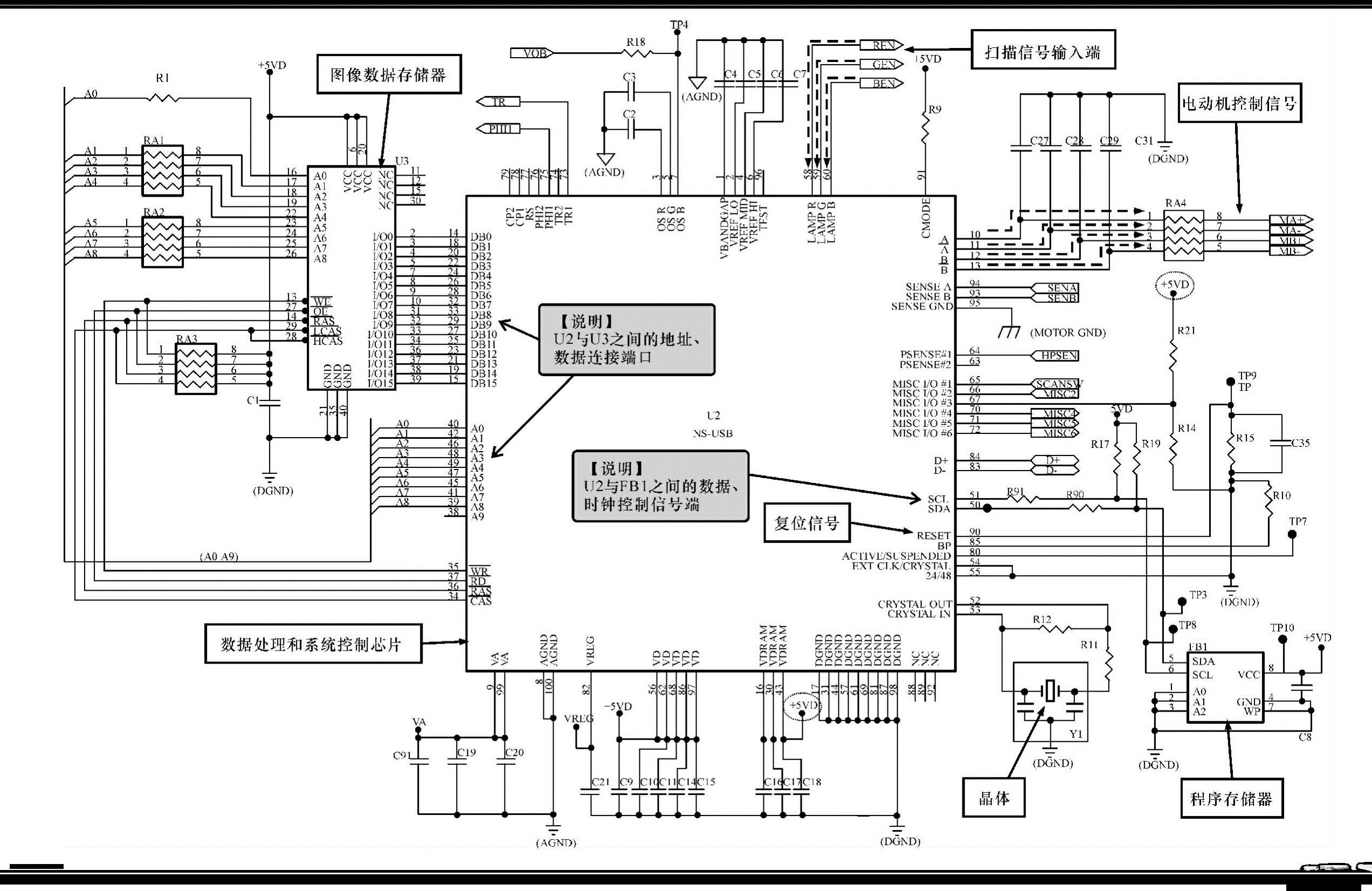

图12-28 佳能N650U扫描仪主控电路的识读分析

图12-29 佳能N650U扫描仪USB接口电路的识读分析
