10.2.10搞定对“BTL低频功率放大器电路”的识图分析

对于BTL低频功率放大器电路的识读，一般需要我们先熟悉实际电路结构组成，然后找到电路中的核心元器件，查找其核心元器件的功能结构或内部结构框图，最后，依据核心元器件的功能结构完成对整体电路的识读。

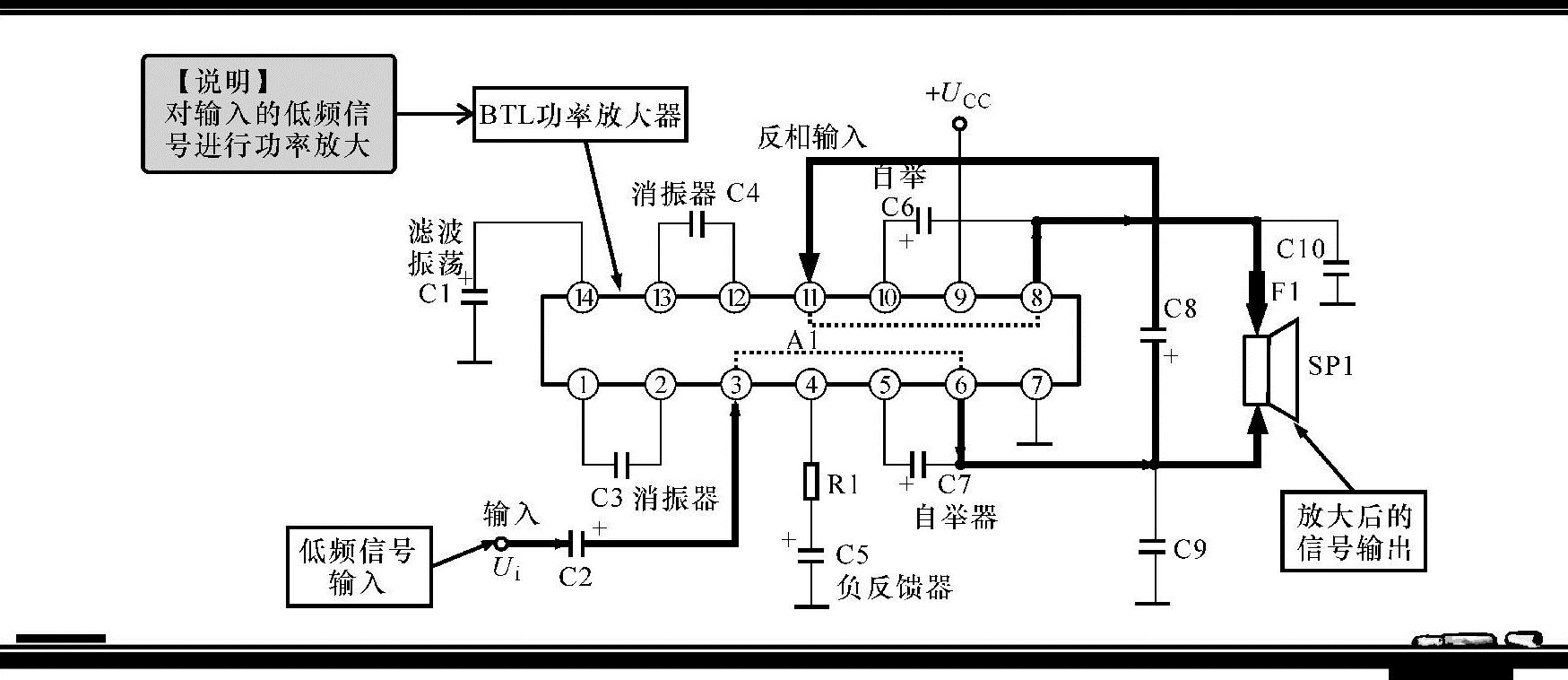

图10-19所示为集成BTL功率放大器电路，该电路主要器件A1是一块具有两组功放电路的集成电路。

图10-19 集成BTL功率放大器电路

结合电路中关键元器件的功能特点，对该电路的识图过程如下：

输入端低频信号U_i经C2耦合，从③脚送入A1内电路，放大后的信号从⑥、⑧脚输出。

这一电路的工作原理是：从③脚送入的信号，一路经放大器放大后从⑥脚输出，其输出信号一方面加到扬声器SP1，另一方面经C8耦合到另一路放大器的反相输入端（11）脚（（14）脚是这一电路放大器的同相输入端，由C1交流接地），经放大后从⑧脚输出，所以两个放大器输出端⑥和⑧脚信号相位始终相反。

电路中，R1和C5是一路放大器的交流负反馈网络；C6、C7分别是两组放大器的自举电容；C3和C4是消振电容；C9和C10具有改善音质、防止高频自激和保护功放管的作用；F1是熔断器，可保护扬声器SP1和两路放大器的功放管。

【资料】

BTL是英文Balanced Transformer Less的缩写，意为平衡式无输出变压器。BTL功放电路又称桥接推挽式功放电路，它的工作原理与OTL和OCL明显不同。
