搞定对“环境噪声自调整电路”的识图分析
环境噪声自调整电路主要可以随环境噪声变化进行音量的自动调整控制。对该电路进行识读，一般需要我们先熟悉实际电路结构组成，然后找到电路中的核心元器件，查找其核心元器件的功能结构或内部结构框图，最后，依据核心元器件的功能结构完成对整体电路的识读。

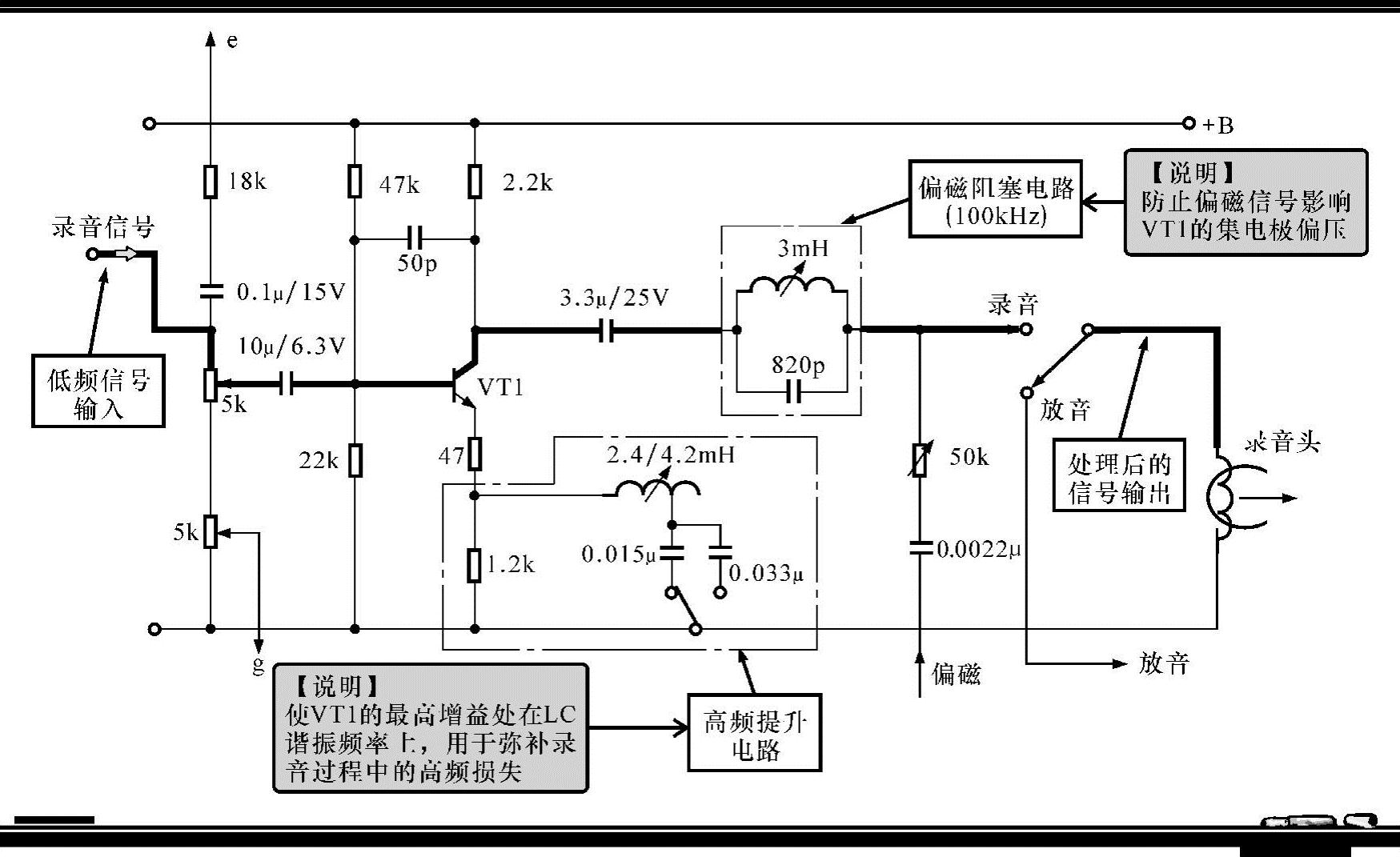

图10-20 典型的录音均衡放大器电路
图10-21所示为自动音量控制电路。在汽车音响之类的设备中，在高速行车和低速行车或停车状态，环境噪声不同，对音量的要求也不同，音量调整固定的方法会影响收听效果。该电路利用话筒检测环境噪声，根据环境噪声自动调整电路的音量，会得到满意的效果。

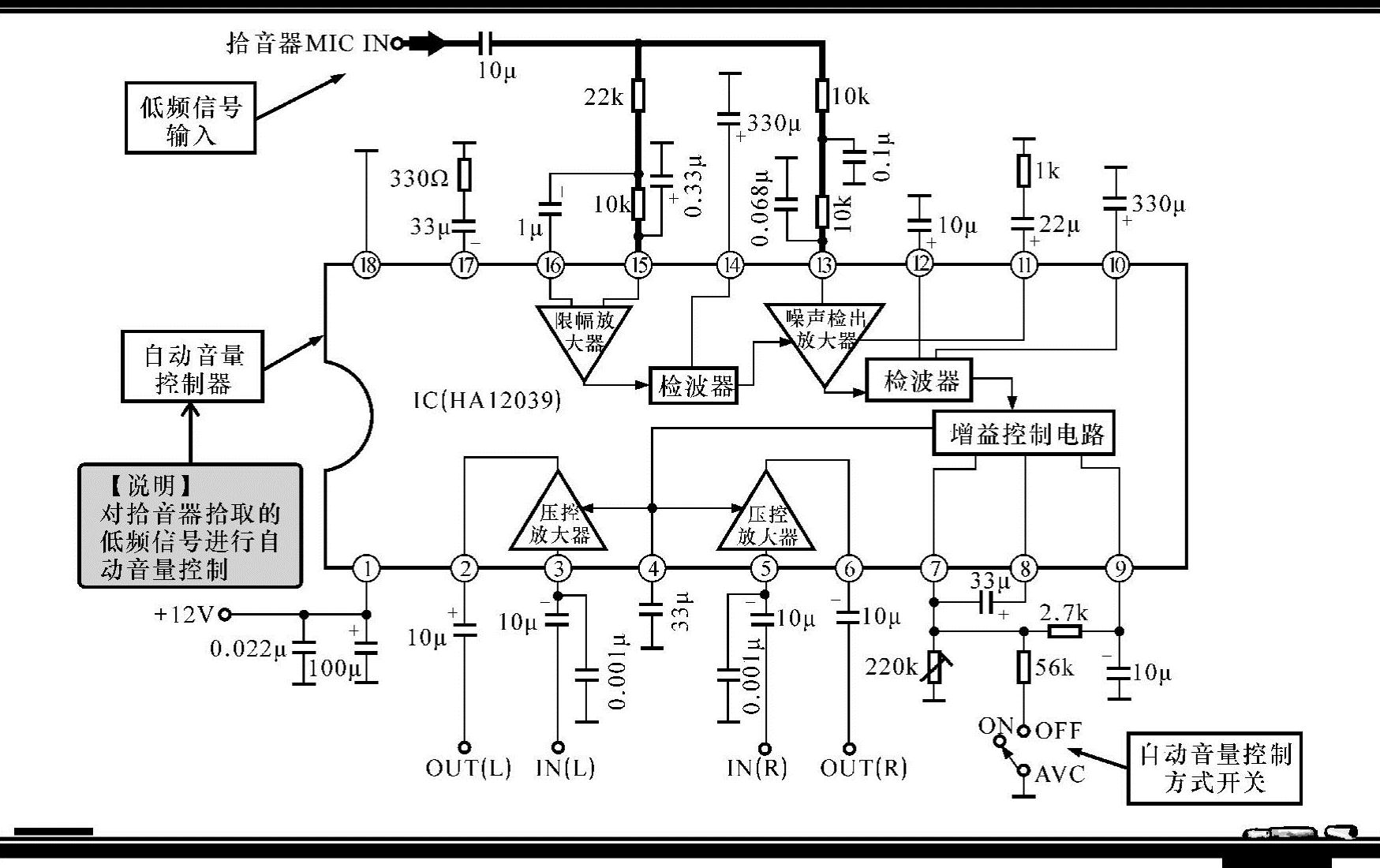

图10-21 自动音量控制电路
结合电路中关键元器件的功能特点，对该电路的识图过程如下：
电路中，拾音器（MIC）检测的信号分别由IC的（13）脚和（15）脚输入，经限幅放大、噪声检测和检波形成自动增益控制电压，对③脚和⑤脚内的主放大器的增益进行控制，环境噪声变大，则主放大器增益增大，反之则变小。
