2.5.1看一看三极管的图形符号

2.5.1 看一看三极管的图形符号

在实际电子产品或设备中，三极管以其实际的外部形态安装在各种各样的电路板上，而在对应于该电子产品或设备的电子电路图中，三极管则用专用的图形符号代替，电路板上的三极管与电子电路图中的图形符号一一对应，如图2-21所示。

1.识别三极管的图形符号

图2-22所示为普通三极管在电子电路图中的图形符号，又称电路符号。可以看到，它主要由代表三个电极的三根不同引线构成，带有箭头的一根线为其发射极（e），与发射极成对称关系的一根线为集电极（c），与竖线垂直的一根线为基极（b），三根引线分别与电路图中的电路线连通，构成电子线路。

2.认识不同类型三极管的图形符号

在实际应用中，三极管的类型多种多样，相对应的图形符号也有所区别，因此，了解不同类型的三极管的图形符号，对准确识别出电子电路图中三极管的类型有重要意义。

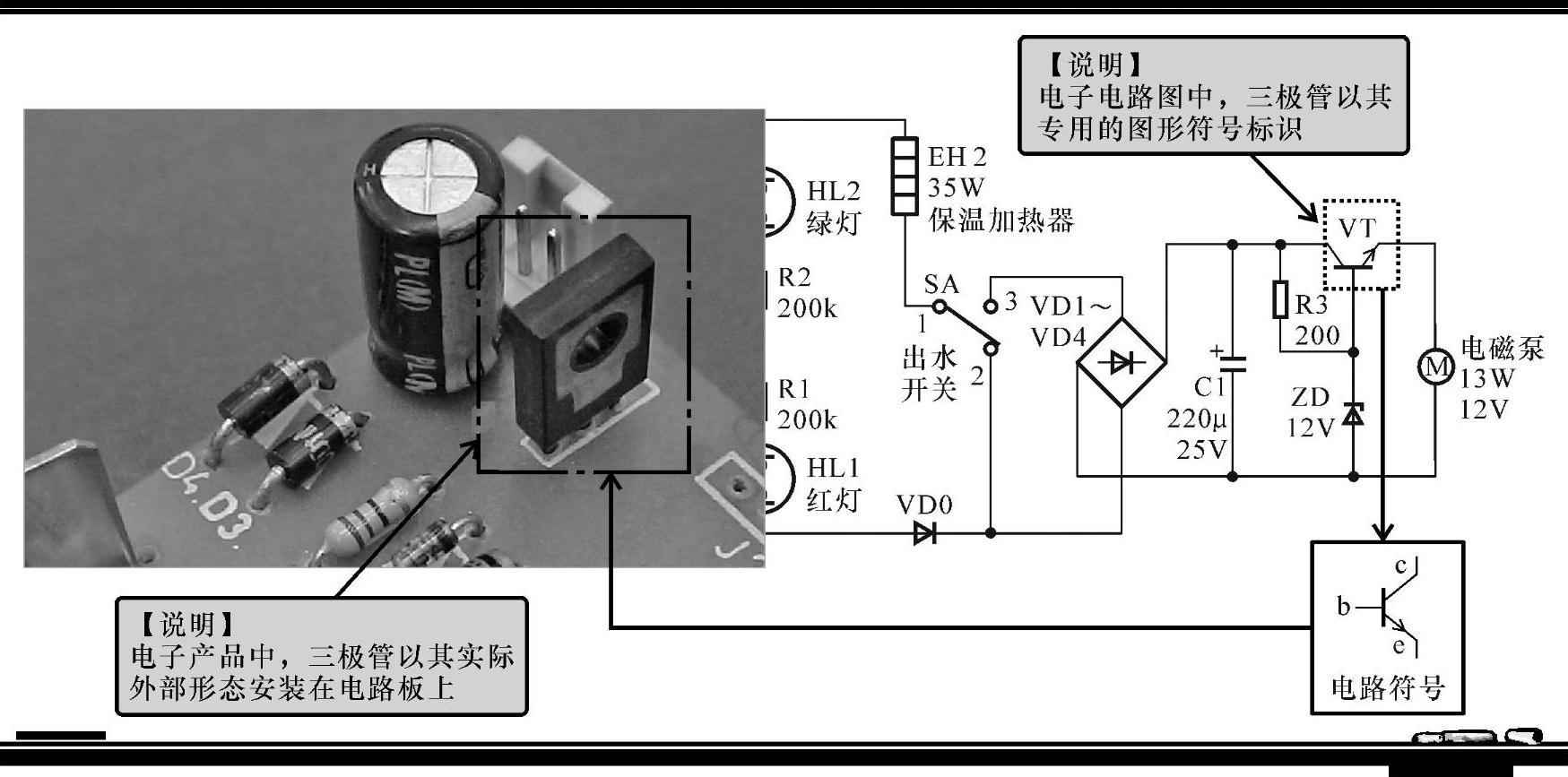

图2-21 电路板上的三极管与电子电路图中的图形符号一一对应

常见三极管的图形符号、外形及功能如表2-5所列。

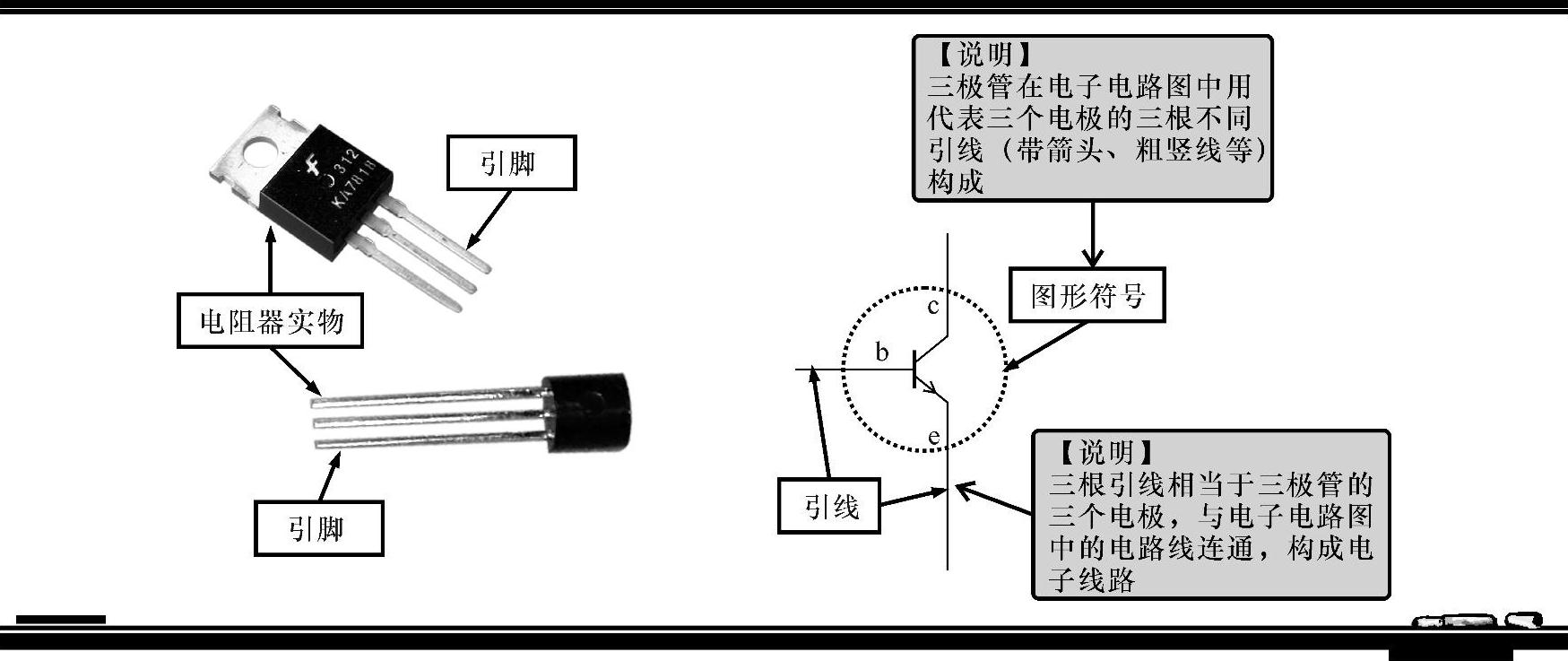

图2-22 普通三极管在电子电路图中的图形符号

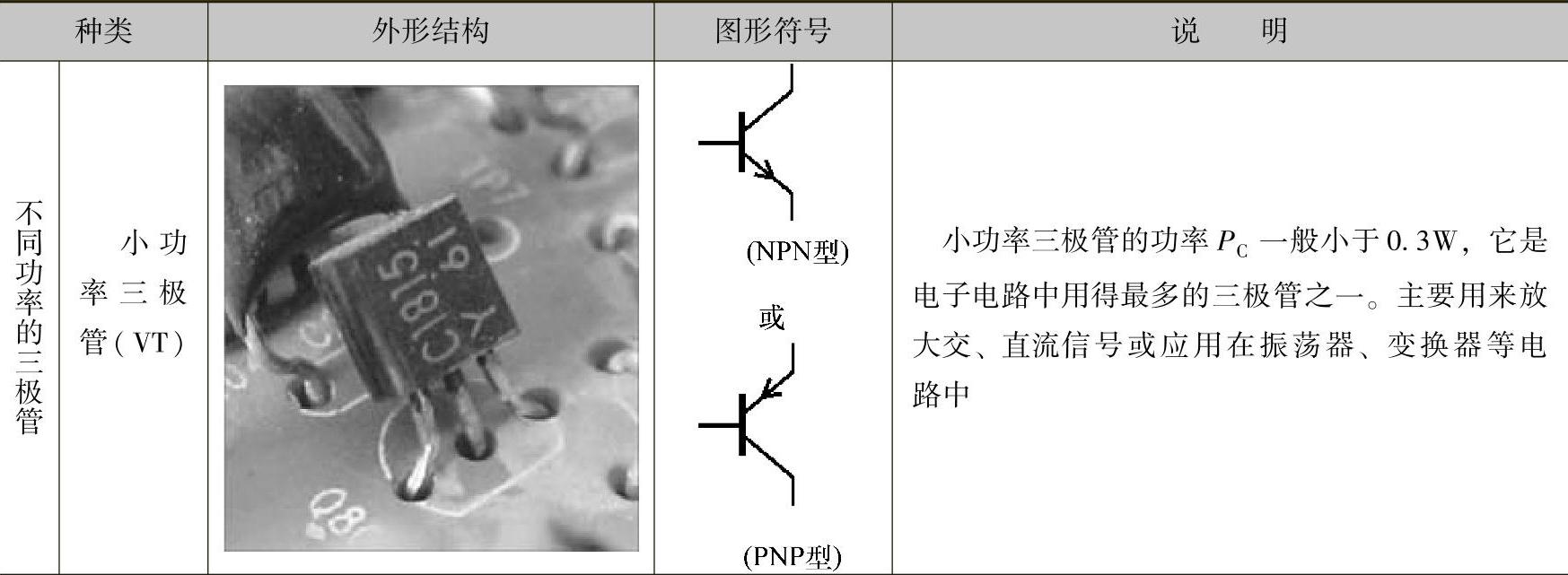

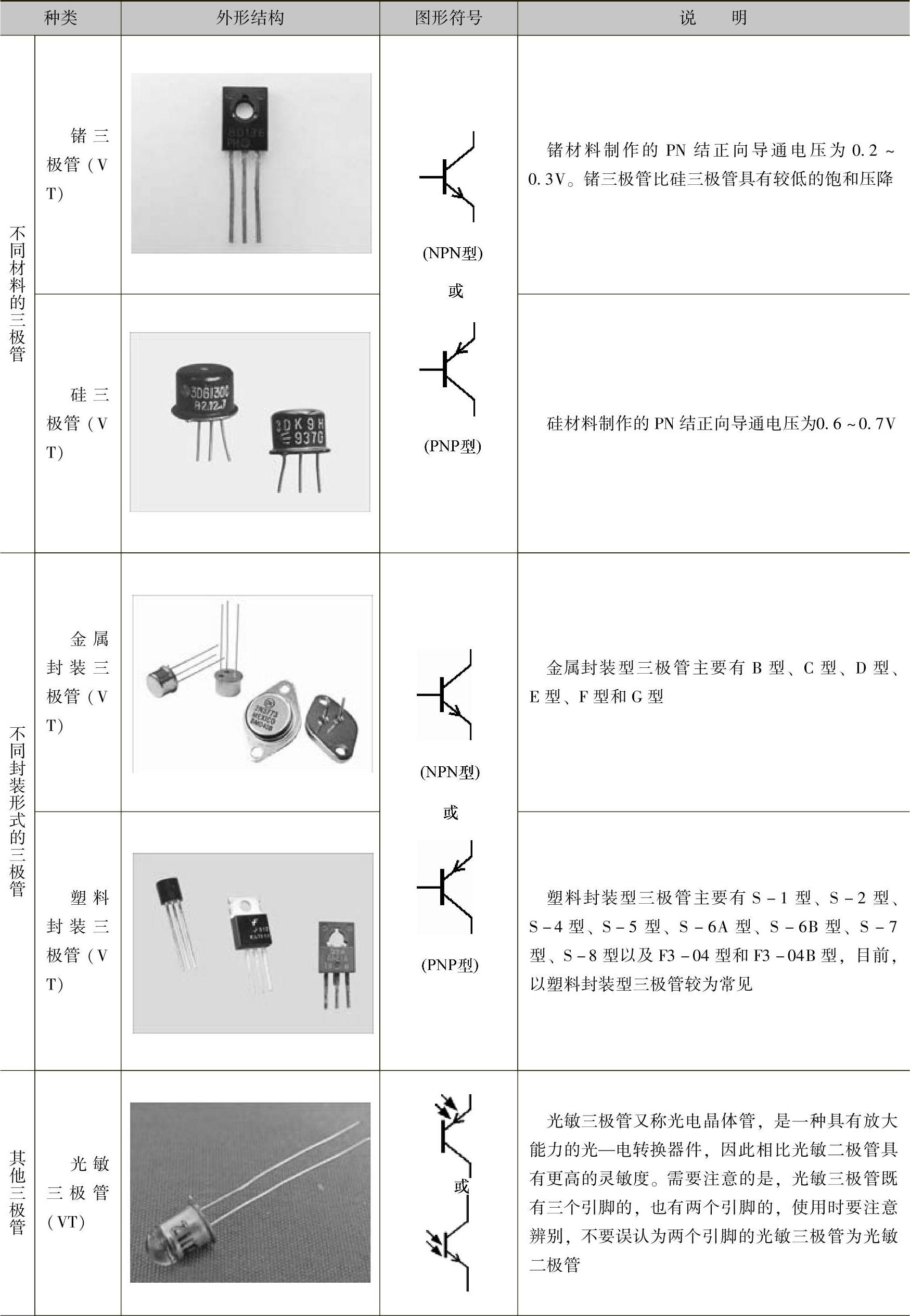

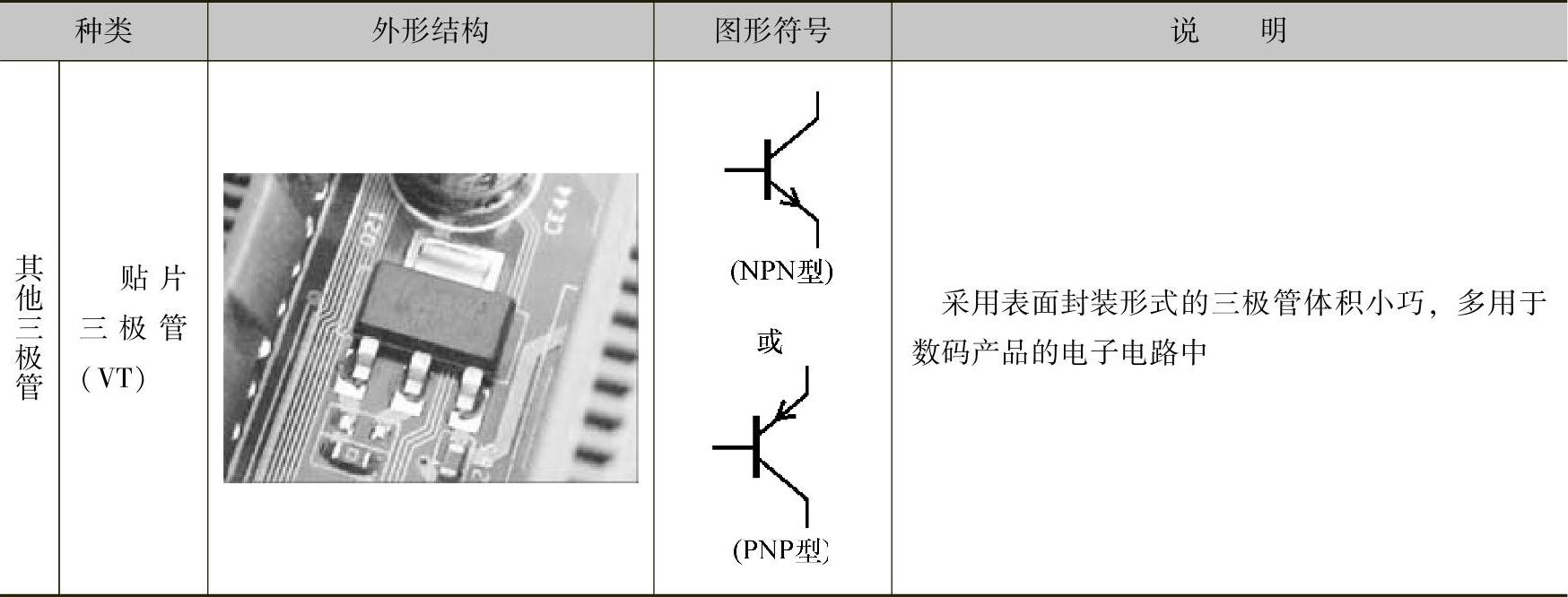

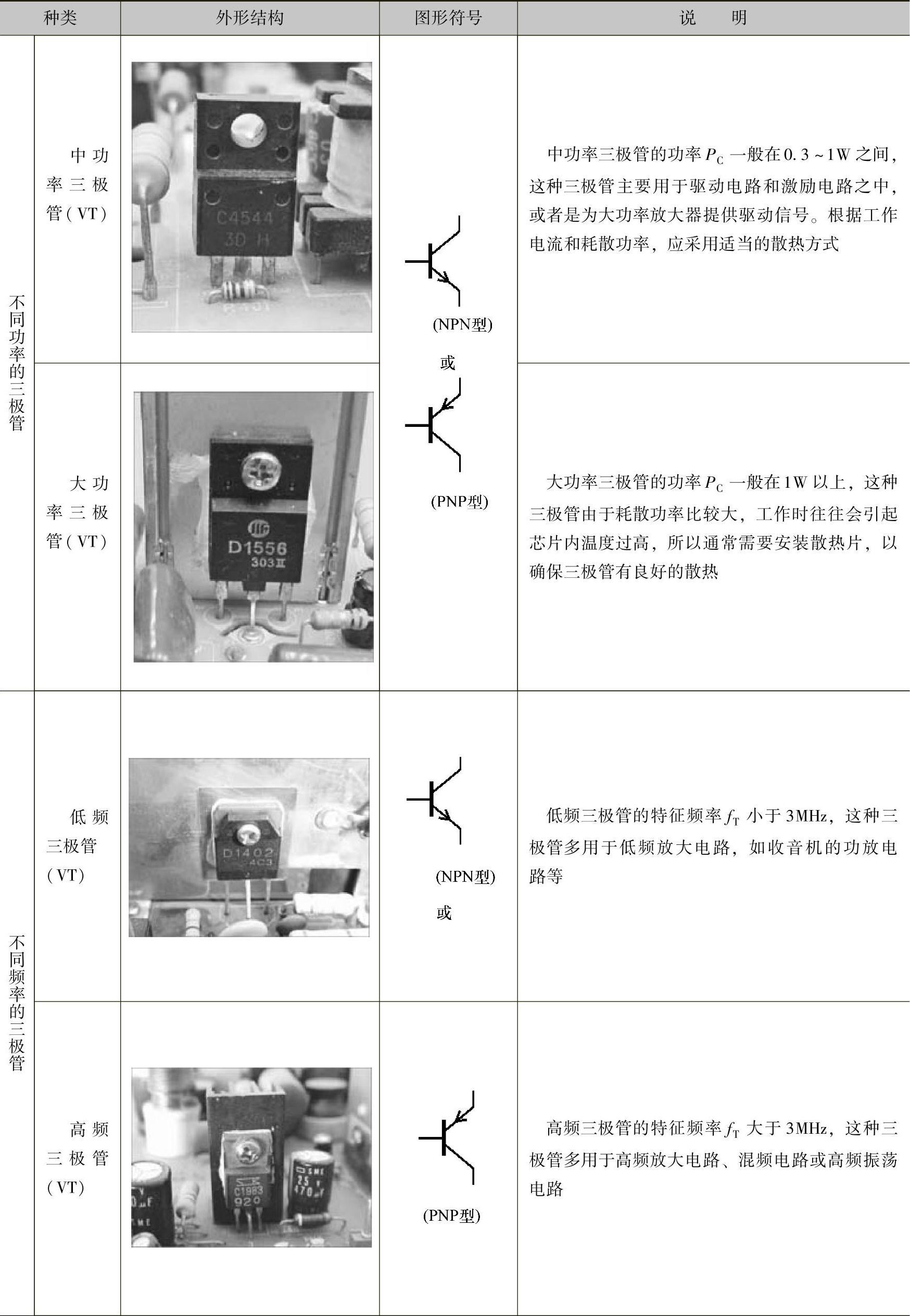

表2-5 常见三极管的图形符号、外形及功能

（续）

（续）

（续）
