12.4.4轻松搞定对传真机电源电路的识读分析
传真机的电源电路主要为机器中其他电路和部件提供工作电压，维持整机的正常工作。在对该电路进行识读时，可以将常见的元器件、功能电路进行划分，对各功能部件在电路中的作用进行充分的了解后，再对电源供电电路进行识读分析。

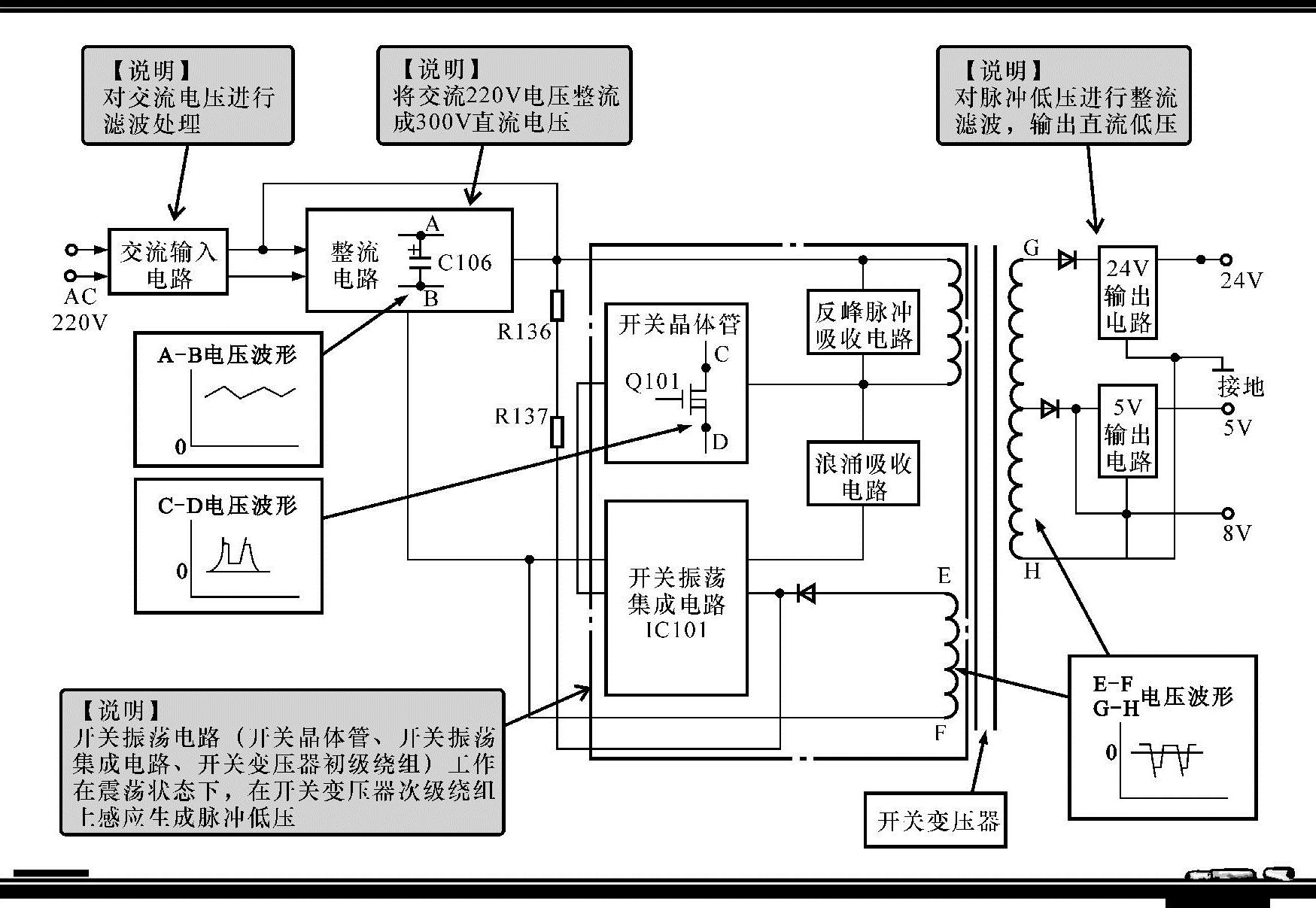

图12-34所示为传真机电源电路的结构。该电路主要由交流输入电路、整流电路、开关晶体管、开关振荡集成电路、反峰脉冲吸收电路、浪涌吸收电路、开关变压器、故障检测电路、24V/5V输出电路等构成。
图12-34 传真机电源电路的结构
【注意】
如图12-34所示，交流220V电压经交流输入电路、整流电路进行整流滤波，成为+300V左右的直流电压，一路直接加到开关变压器中，另一路经起动电阻器R136和R137加到开关振荡集成电路IC101中，经内部处理后，为开关晶体管Q101提供脉冲信号。开关晶体管振荡后经开关变压器输出脉冲低压，经整流输出电路后变成直流低压+24V、+5V和+8V，为传真机的各单元电路和其他部件进行供电。

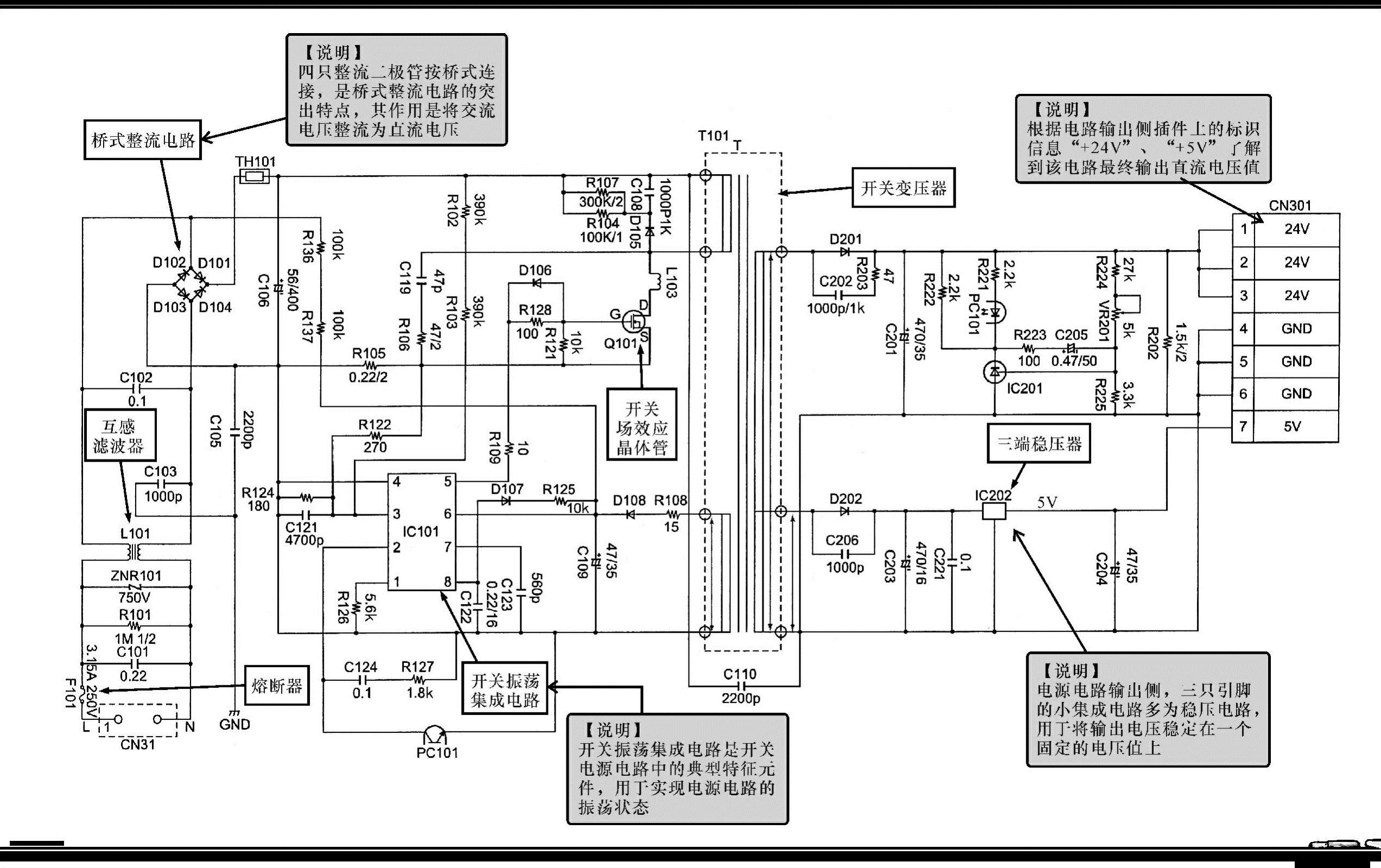

图12-35所示为传真机电源电路的识读分析。该电路主要是由熔断器F101、互感滤波器L101、桥式整流电路D101～D104、开关场效应晶体管Q101、开关振荡集成电路IC101、开关变压器T101、三端稳压器IC202以及外围元器件组成的。
找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：交流220V电压经滤波电容、过电压保护电路和互感滤波器滤除干扰后，再由桥式整流堆整流成+300V直流电压；+300V直流电压一路经开关变压器初级绕组后加到开关场效应晶体管Q101漏极上，为开关管提供偏压，另一路经起动电阻为开关振荡集成电路IC101的③脚提供起动电压，使IC101起振。
图12-35 传真机电源电路的识读分析
IC101起动后，开关变压器正反馈绕组输出经D108整流滤波后为IC101的⑥脚提供正反馈电压，维持IC101的振荡状态。
开关变压器次级输出经D201整流、滤波后，输出+24V电压，经D202整流滤波和稳压（IC202）后输出+5V电压。
误差检测电路设在+24V输出电路中，分压电阻为误差检测电路IC201提供取样电压，IC201的输出经光耦合器PC101反馈到IC101的②脚进行稳压控制。
