5.2.5
搞定对“时序脉冲发生器电路”的识图分析
对于时序脉冲发生器电路的识读，我们应先了解电路的结构组成，然后根据电路中各种关键元器件的作用、功能特点，对电路的信号流程进行分析。下面，我们将通过实例详细介绍时序脉冲发生器电路识读方法。

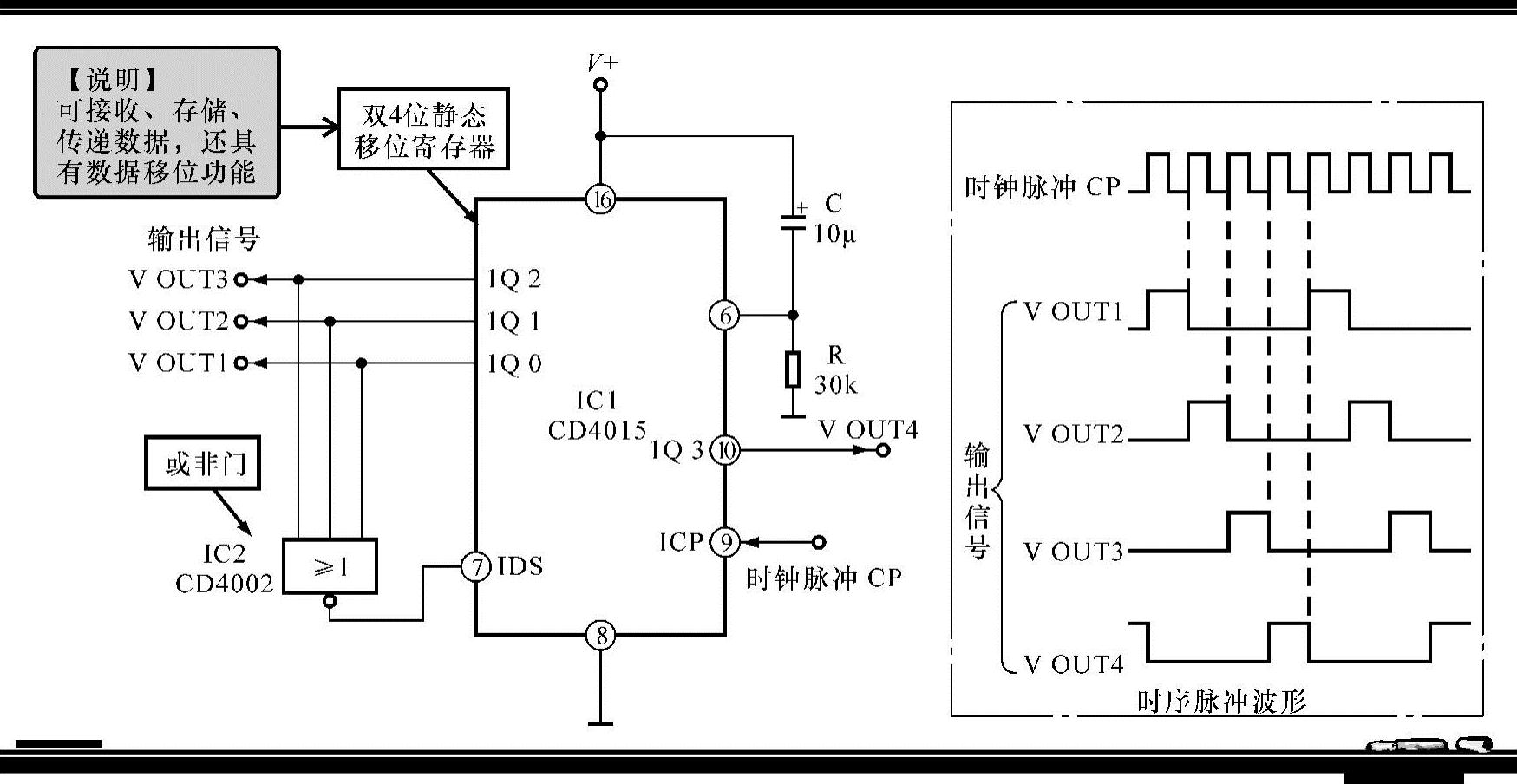

图5-28所示为一个典型的时序脉冲发生器电路，可以看到，该电路主要是由双4位静态移位寄存器IC1（CD4015）、或非门电路IC2（CD4002）等构成的。
图5-28 一个典型的时序脉冲发生器电路
结合电路中关键元器件的功能特点，对该电路的识图过程如下：
时钟脉冲从移位寄存器IC1（CD4015）的CP端（时钟脉冲）加入，或非门IC2（CD4002）将IC1的1Q2、1Q1、1Q0输出信号反馈至IC1的IDS端。这样在时钟脉冲信号的作用下，可获得图中所示的时序脉冲。输出信号的频率和脉冲宽度相同，只是相位不同。
