6.1.2开始！了解简单直流电源电路的特征

简单直流电源电路结构十分简单，组成元件也比较少，常用于小型电子产品中。交流220V电压在简单直流电源电路中进行降压、整流和滤波处理后，便可变为直流电压。

图6-3所示为典型的简单直流电源电路，该电路主要是由降压变压器、整流二极管和滤波电容器等元器件构成的，结构组成十分简单。

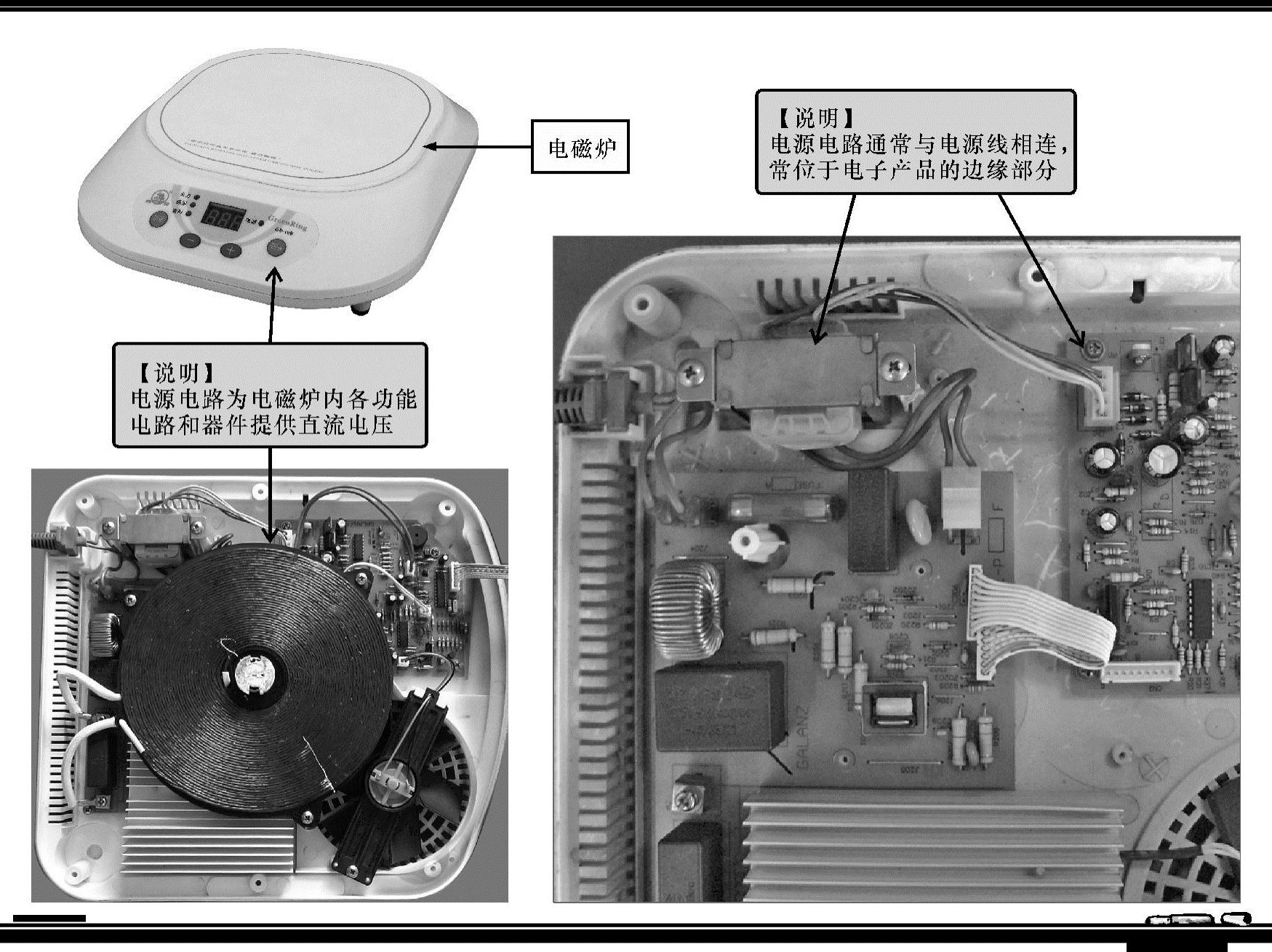

图6-2 电源电路在电磁炉中的应用

图6-3 典型的简单直流电源电路

输入的交流220V电压经降压变压器T降压后输出13V交流低压，该电压经整流二极管D整流后输出脉动直流电压，经滤波电容滤除脉动部分后输出比较稳定的直流电压（6V）。
