11.2.8
搞定对“AM调制小功率发射电路”的识图分析
对于AM调制小功率发射电路的识读，一般需要我们先熟悉实际电路结构组成，然后找到电路中的核心元器件，查找其核心元器件的功能结构或内部结构框图，最后，依据核心元器件的功能结构完成对整体电路的识读。

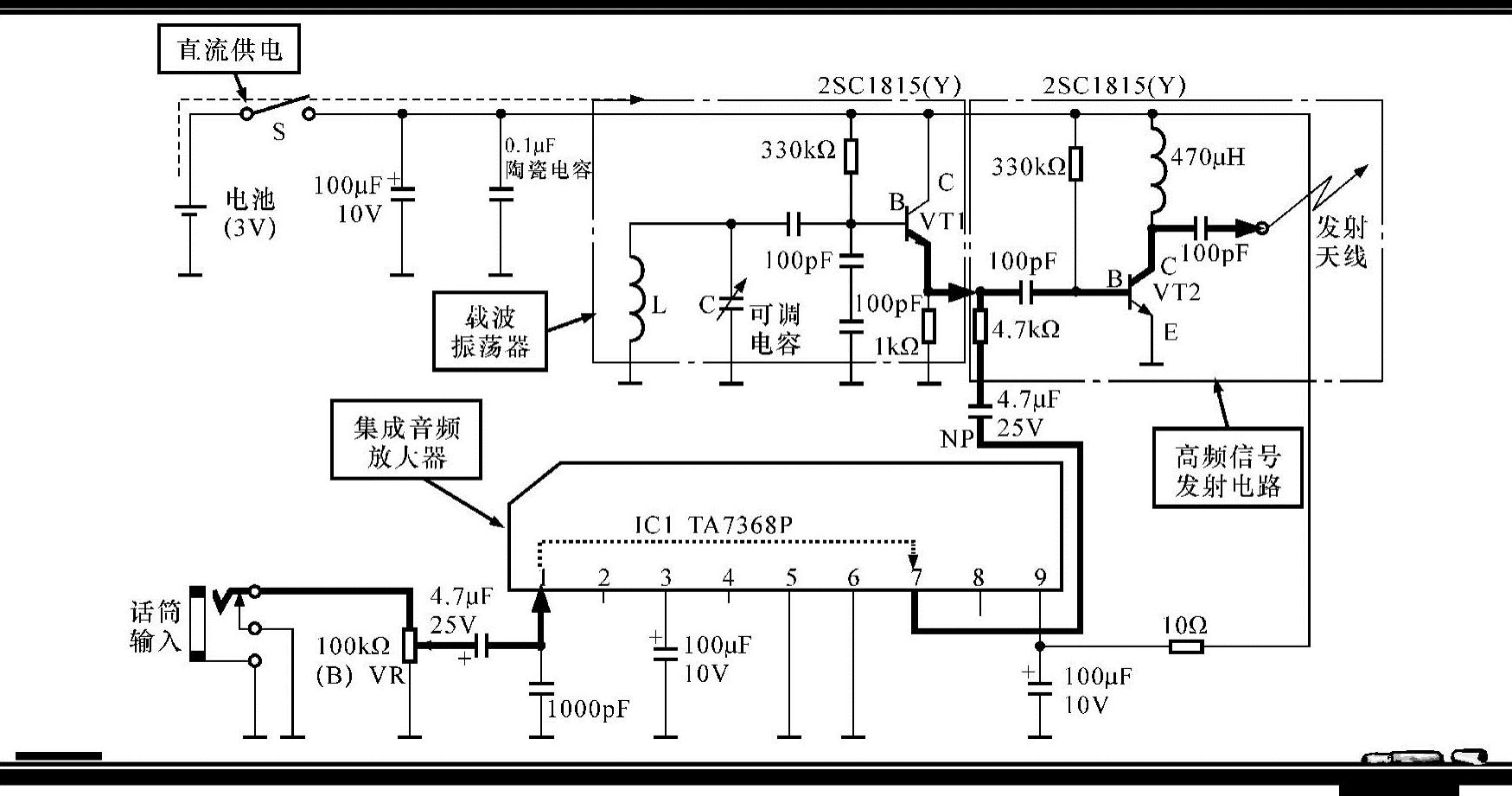

图11-14所示为一种小功率AM调制的发射电路，可以看到，该电路主要是由集成音频放大器IC1（TA7368P）、VT2等构成的高频信号发射电路、载波振荡器及相关外围元件构成的。
图11-14 一种小功率AM调制的发射电路
结合电路中关键元器件的功能特点，对该电路的识图过程如下：
将话筒信号送入集成音频放大器的输入端（TA7368P①脚），经集成音频放大器放大后由⑦脚输出，加到调制发射三极管VT2的基极。
由LC（电感电容）构成的谐振电路与三极管VT1构成载波振荡器，其振荡信号也送到调制发射三极管VT2的基极。两信号在三极管中经调制和放大后，即可通过天线发射出去。
3V电池经开关S后为整机电路提供直流供电电压。
