12.2.1轻松搞定对小型数码影音产品的FM收音电路的识读分析

FM收音电路就是用来接收广播信号的电路，其核心电路部分通常为FM收音芯片，在识读时可根据其接收广播信号的过程来进行分析，将电路简单化，最终完成对FM收音电路的识读。

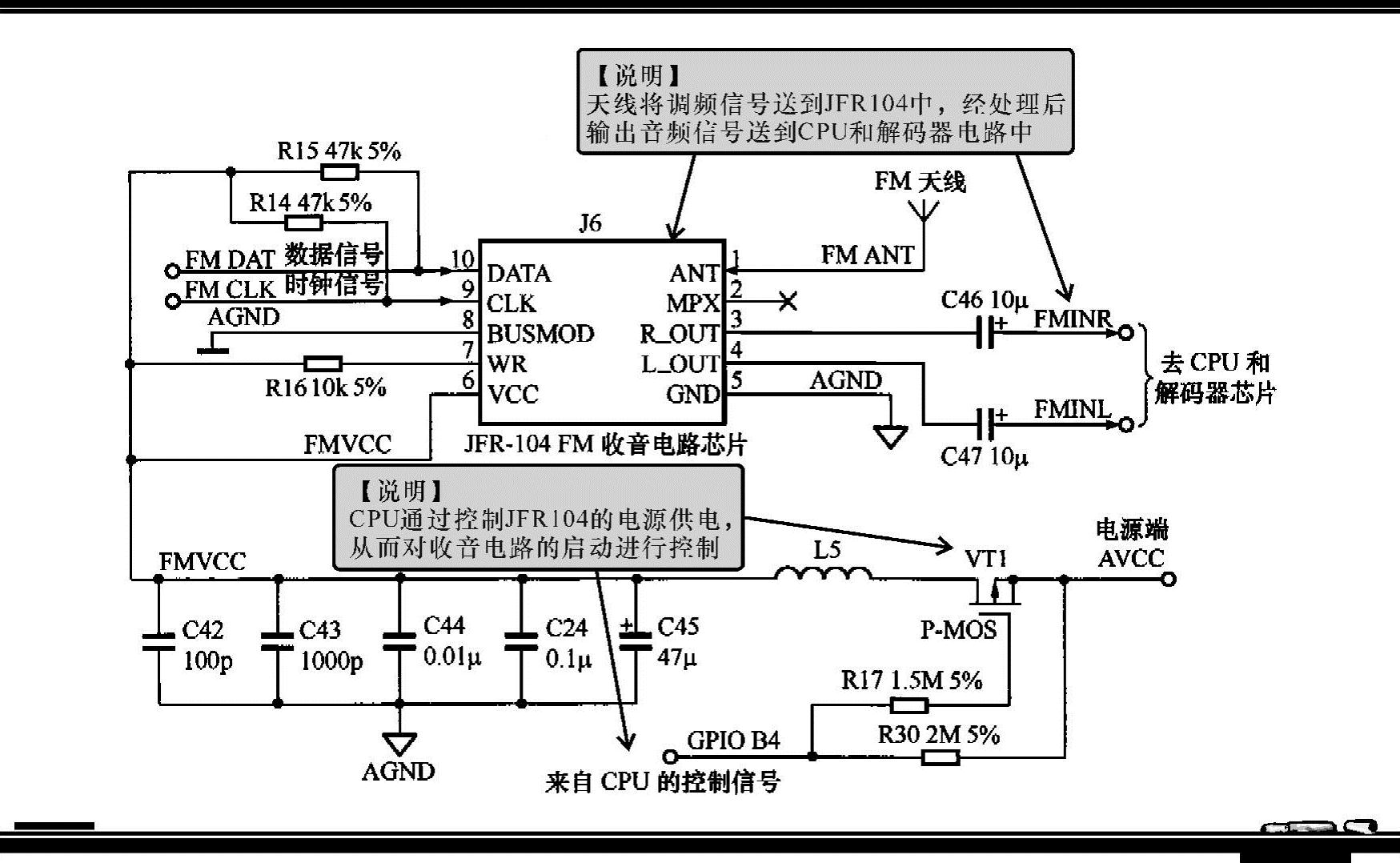

图12-11所示为典型MP3播放器FM收音机电路的识读分析。该电路主要由FM收音电路芯片JFR-104以及电阻器、电容器、电感器等外围元器件组成。

找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：在收音状态时，天线收到的调频广播节目信号送到JFR104的①脚，该信号是广播电台发射的射频载波。在JFR104芯片中进行高放、混频、中放、鉴频等处理，解调出音频信号。

解调后的音频信号由④、③脚送到CPU和解码器电路中进行处理，JFR104的⑩脚和⑨脚接收来自主芯片的控制数据信号、时钟信号。来自CPU的收音控制信号加到供电场效应晶体管VT1的栅极，通过VT1控制加给JFR104的电源供电，从而达到控制收音的目的。

图12-11 典型MP3播放器FM收音机电路的识读分析
