12.3.5轻松搞定对数码复印机开关电源电路的识读分析

数码复印机开关电源电路主要为复印机中其他电路和部件提供交流或直流工作电压，维持整机的正常工作。在对该电路进行识读时，可以将常见的元器件、功能电路进行划分，对各功能部件在电路中的作用进行充分的了解后，再对开关电源电路进行识读分析。

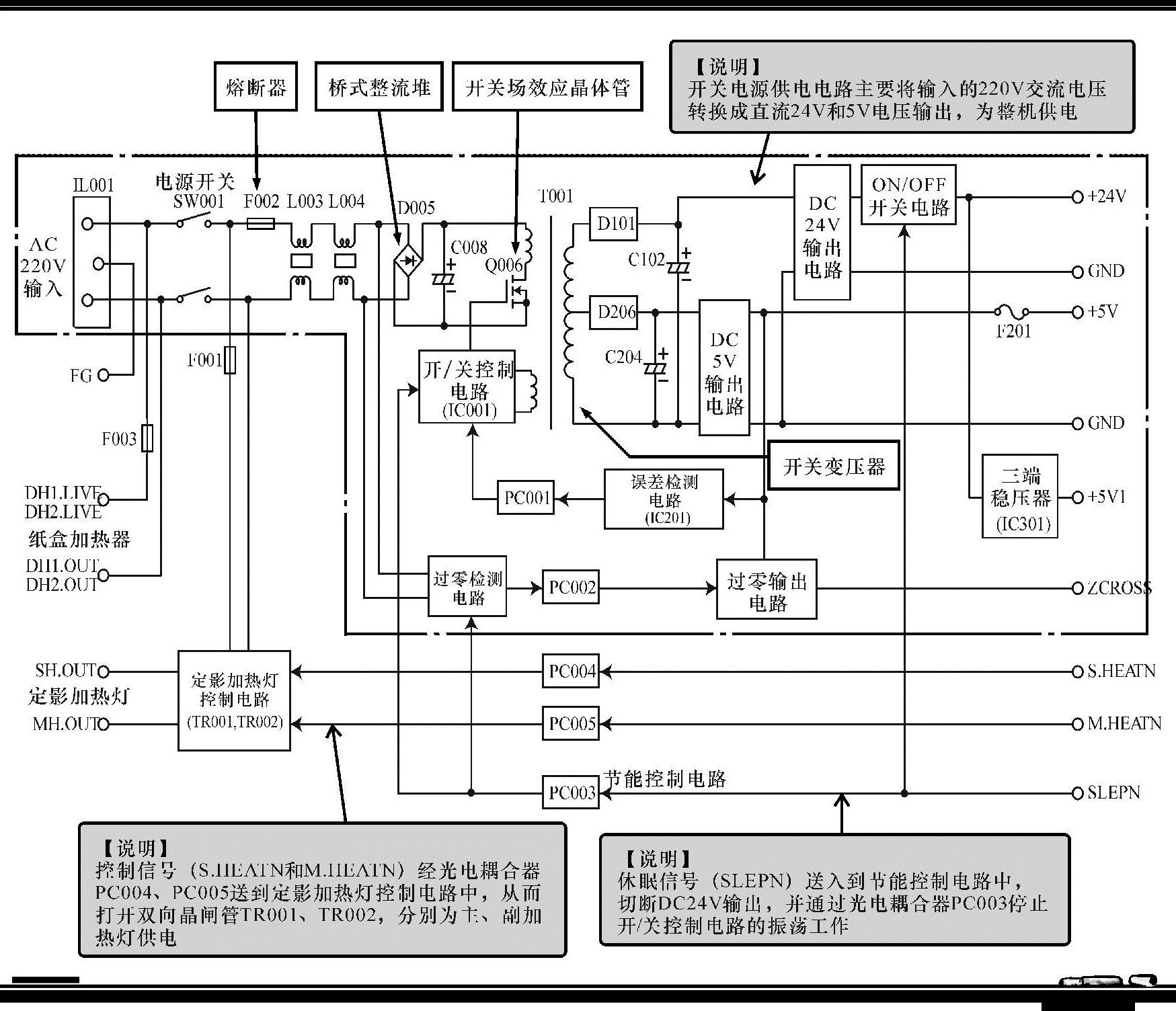

图12-27所示为典型数码复印机开关电源电路的识读分析。该电路包括整流电路、开关稳压电路、DC24V输出电路、DC5V输出电路、误差检测电路、过零检测电路和定影加热灯控制电路等部分。

图12-27 典型数码复印机开关电源电路的识读分析

找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：开关电源电路将输入的220V交流电压转换成直流24V和5V电压，为其他功能电路供电。

定影加热灯控制电路接收到控制信号（S.HEATN和M.HEATN）时，该电路打开三端双向晶闸管TR001、TR002，从而分别为主、副加热灯供电。

当电源供电电路接收到休眠信号（SLEPN）时，节能控制电路会切断DC24V输出，并通过光耦合器PC003停止开/关控制电路的起动工作，以及停止交流检测电路的工作。
