10.3.3搞定对“杜比降噪功能录放音电路”的识图分析

对于具有杜比降噪功能录放音电路的识读，一般需要我们先熟悉实际电路结构组成，然后找到电路中的核心元器件，查找其核心元器件的功能结构或内部结构框图，最后，依据核心元器件的功能结构完成对整体电路的识读。

图10-22所示为一种应用于较高档收音机中的具有杜比降噪功能的录放音电路，可以看到，该电路主要是由具有良好的降噪功能的集成电路HA12134/5/6A及外围电路构成的。

图10-22 一种应用于较高档收音机中的具有杜比降噪功能的录放音电路

结合电路中关键元器件的功能特点，对该电路的识图过程如下：

录音时，信号从①脚和（16）脚输入，经小信号提升后由⑧脚和⑨脚输出，再往录音磁头上输送。

在放音状态，放音磁头的输出送到集成电路HA12134/5/6A的③脚和（14）脚，经降噪处理后由⑥脚和（11）脚输出。

【资料】

杜比降噪电路是在录音时提升小信号，使小信号在录音时不会被埋没在背景噪声之中，而在放音时，再对小信号进行等量的衰减，在衰减后小信号恢复原状，而噪声也得到了等量的衰减，总体得到降噪的效果。由于电路精度要求较高，因而都被制作在集成电路之中。

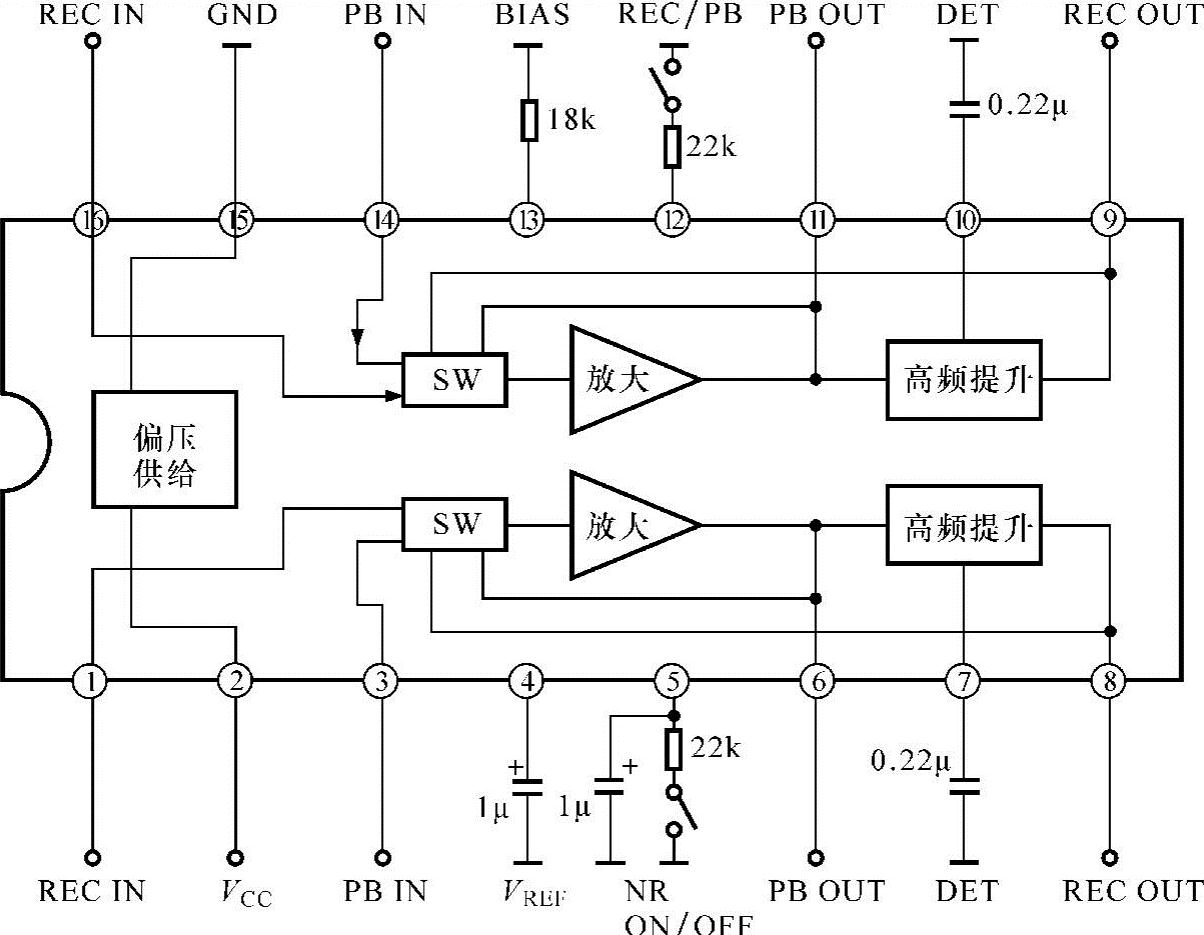

图10-23所示为HA12134/5/6A集成电路的内部功能框图，该集成电路具有良好的降噪功能。

图10-23 HA12134/5/6A集成电路的内部功能框图
