8.2.3搞定“高灵敏度遥控电路”的识图分析

图8-15所示为采用SE303A红外发光二极管的遥控发射电路和采用PH302红外接收二极管的遥控接收电路。PH302红外接收二极管是与SE303A红外发光二极管相配套的一组器件，即PH302的光谱灵敏度与SE303A发光的频谱相对应，使遥控灵敏度达到最佳状态。

找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：遥控发射电路中由μPD4069中的反相器A、B、C构成脉冲振荡器，脉冲信号经μPD4029计数器分频形成1/16占空比的脉冲信号，在遥控时，脉冲信号经开关SW和电流缓冲器去激励输出级，使发光二极管SE303A发射出脉冲信号。

接收电路中，光敏二极管PH302收到红外光信号，并由场效应晶体管变成需要的电信号，经两级放大后，由单稳态电路整形成固定宽度的脉冲信号，最后去驱动负载工作。

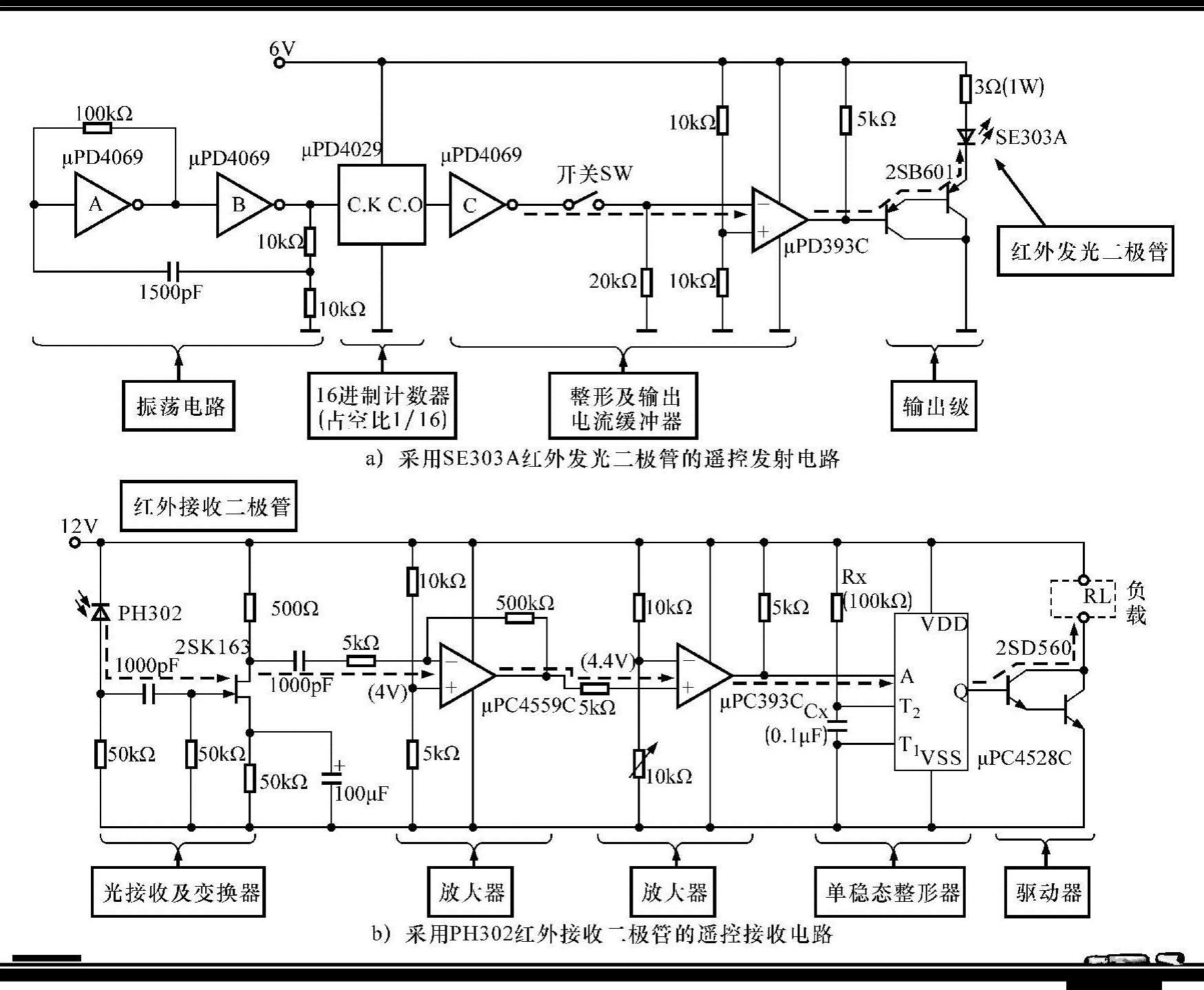

图8-15 采用SE303A红外发光二极管的遥控发射电路和采用PH302红外接收二极管的遥控接收电路
