12.4.10轻松搞定对手机USB接口电路的识读分析

手机的USB接口电路是手机与外部设备进行数据传输的关键电路，对此类电路的识读，要先找接口部件，再沿接口引脚明确数据传输线路进行识读。

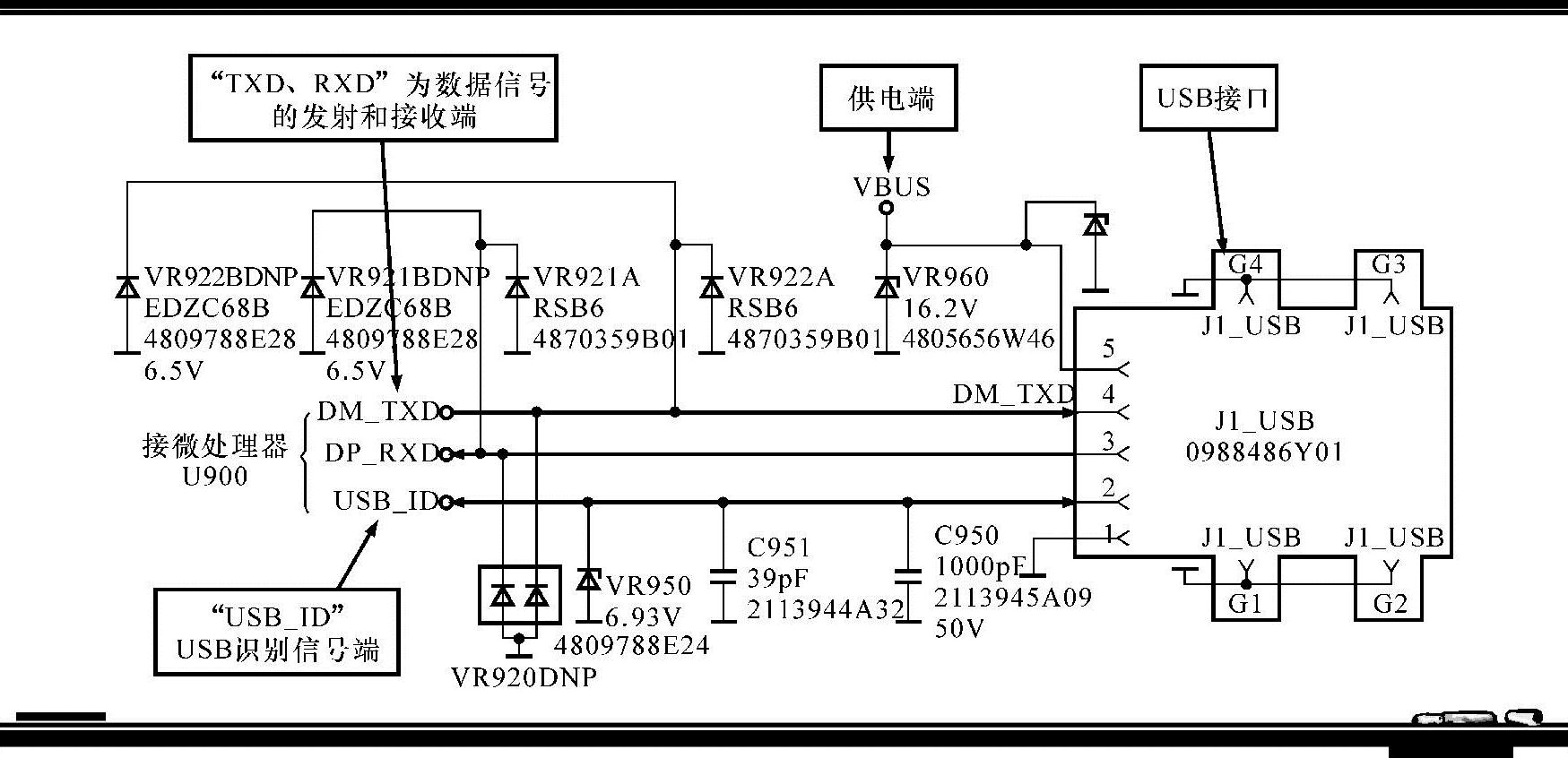

图12-52所示为摩托罗拉V3i型手机USB接口电路的识读分析。该电路主要由USB接口J1以及外围元器件构成。

图12-52 摩托罗拉V3i型手机USB接口电路的识读分析

找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：当手机通过USB接口和数据线与计算机或笔记本电脑等设备的USB接口进行连接后，手机USB接口中的VBUS脚电压上升到5V，计算机或笔记本电脑通过USB接口为手机充电。

同时，经手机USB接口的识别脚②脚（USB_ID）识别到与计算机等设备的连接。

当手机被计算机等设备识别后，通过USB接口数据端（③脚DP_RXD、④脚DM_TXD）进行数据的接收和传送，即可实现手机与计算机等设备之间的数据存取功能。
