5.3.2
搞定对“窄脉冲形成电路”的识图分析
对于窄脉冲形成电路的识读，我们应先了解电路的结构组成，然后根据电路中各种关键元器件的作用、功能特点，对电路的信号流程进行分析。下面，我们将通过实例详细介绍窄脉冲形成电路识读方法。

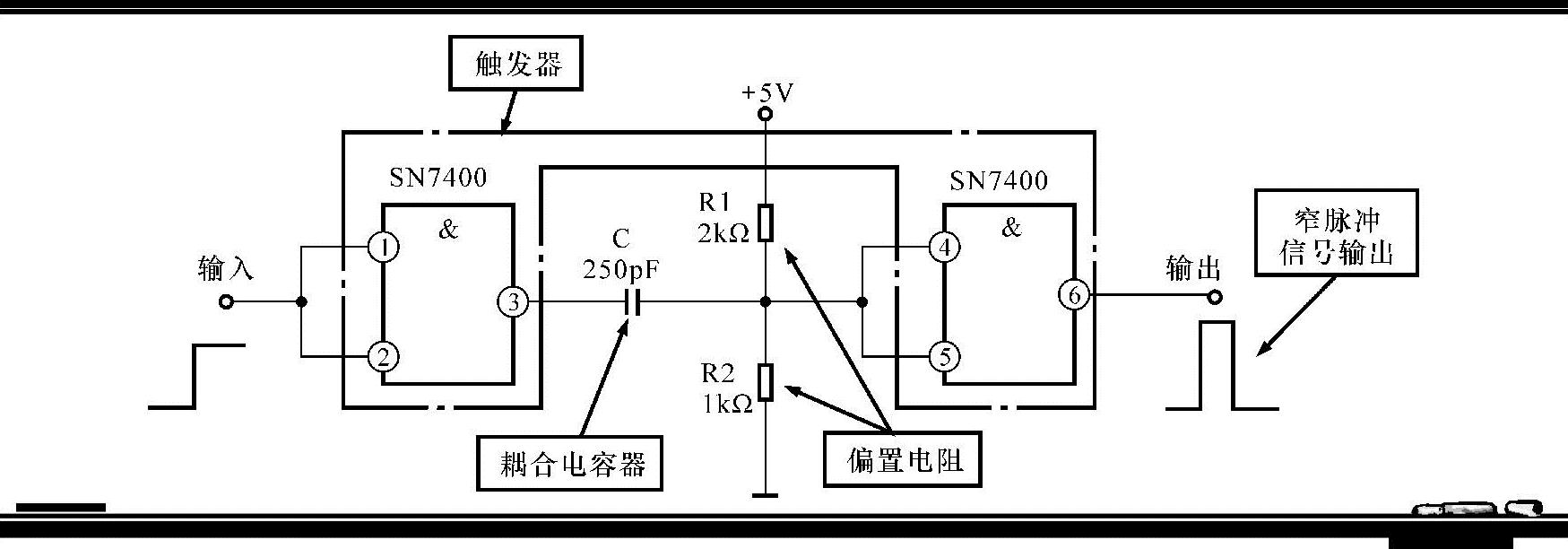

图5-34所示为一种窄脉冲形成电路，可以看到，该电路主要是由触发器SN7400、耦合电容器C和偏置电阻器R1、R2构成的。
图5-34 一种窄脉冲形成电路
结合电路中关键元器件的功能特点，对该电路的识图过程如下：
当电源电压加到电路中，为触发器供电后，触发器起动工作。
该电路使用微分电路的方法，利用正脉冲输入的上升沿产生的尖峰脉冲进行整形，即可得到一个窄脉冲。输出脉冲的宽度由微分电路的时间常数与门电路的阈值电压来决定。
