11.3.1搞定对“平衡式混频电路”的识图分析

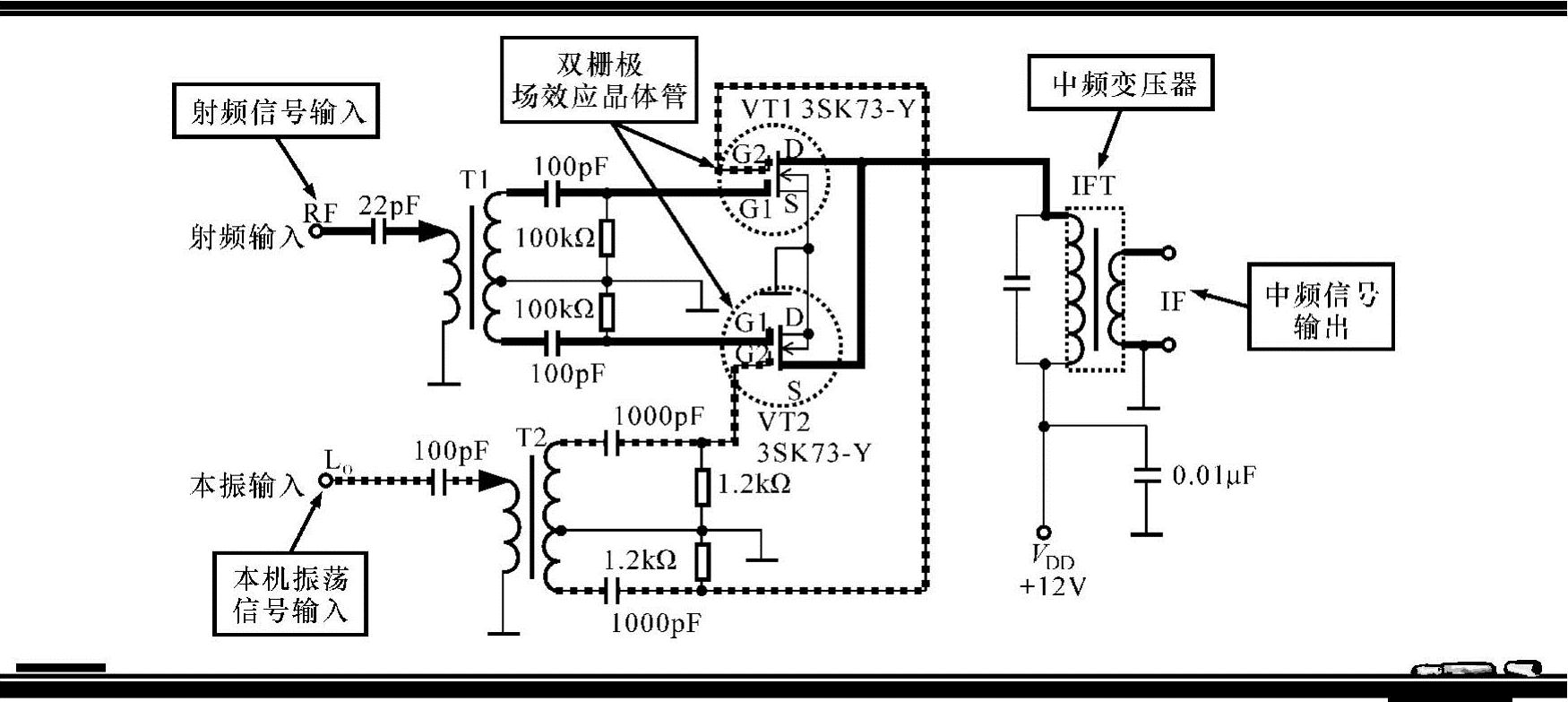

对于平衡式混频电路的识读，一般需要我们先熟悉实际电路结构组成，然后找到电路中的核心元器件，查找其核心元器件的功能结构或内部结构框图，最后，依据核心元器件的功能结构完成对整体电路的识读。图11-16所示为一种平衡式混频电路，该电路主要由两只双栅极场效应晶体管构成。

图11-16 一种平衡式混频电路

结合电路中关键元器件的功能特点，对该电路的识图过程如下：

射频信号经变压器T1将信号耦合到两只双栅极场效应晶体管的栅极（G1），本机振荡信号经耦合变压器T2加到双栅极场效应晶体管的另外两个栅极（G2）上，两管的漏极（D）输出至中频变压器（IFT），选出中频10.7MHz的信号输出。
