6.4.2搞定对“机顶盒开关电源电路”的识图分析

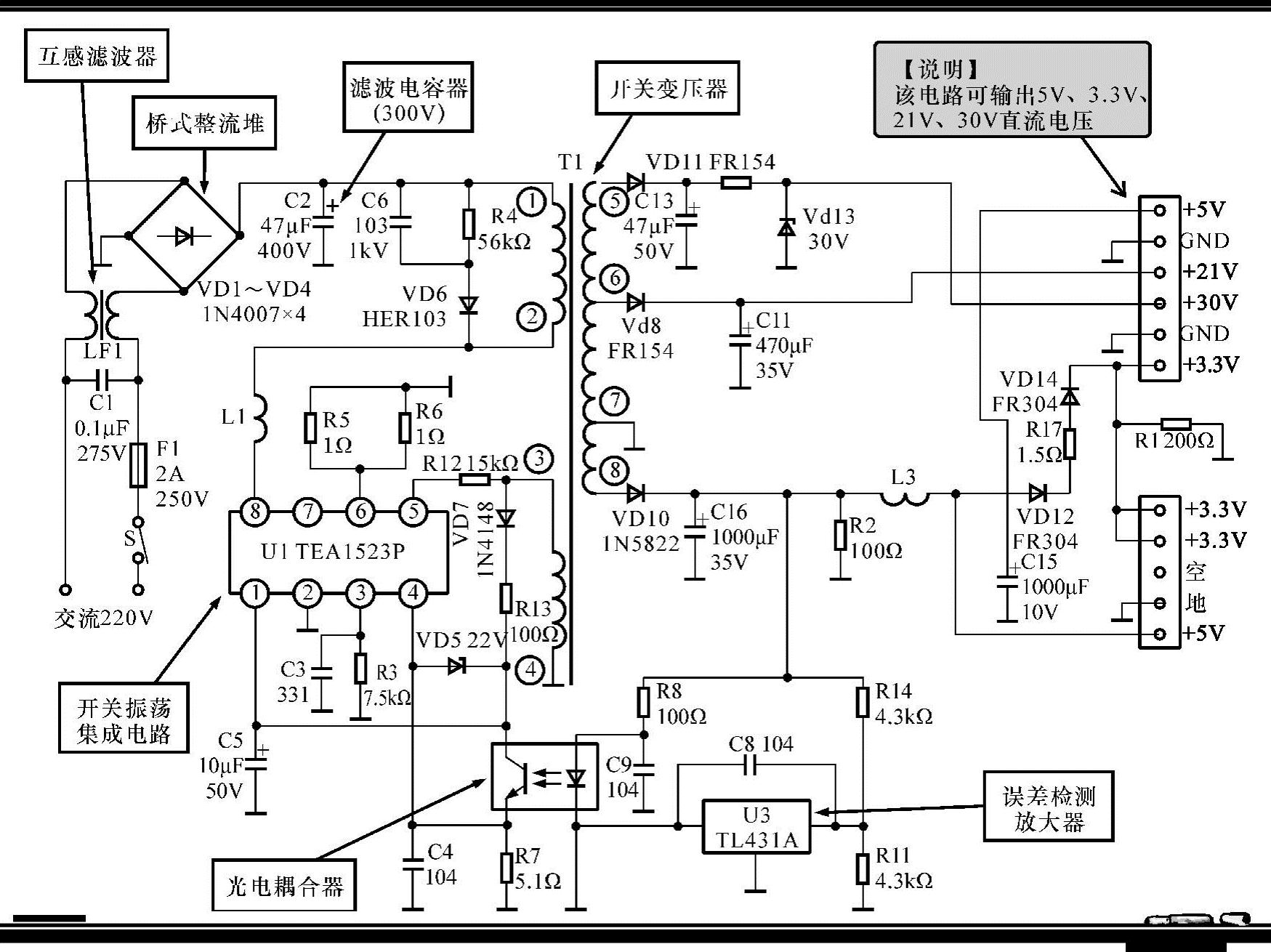

图6-23所示为典型机顶盒的开关电源电路（东仕IDS—2000F）。该电路主要是由熔断器F1、互感滤波器LF1、滤波电容C1、桥式整流堆VD1～VD4、滤波电容C2、开关振荡控制集成电路U1TEA1523P、开关变压器T1、光电耦合器、误差检测放大器U3TL431A、取样电阻R14和R11等部分构成的。

找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：交流220V电压经电容和互感滤波器滤除干扰后，由桥式整流堆整流并输出约+300V的直流电压。直流300V经开关变压器T1的初级绕组①～②为U1⑧脚供电，开关管集成在U1之中，正反馈绕组③～④脚为U1提供电源和正反馈电压使U1进入开关振荡状态。开关变压器次级绕组⑦～⑧和⑤～⑥脚分别经整流滤波和稳压电路，输出3.3V、5V、21V和30V直流电压。

误差检测电路主要是由误差检测放大器和光电耦合器等部分构成，当输出电路有过载的情况时，其反馈信号经光耦合器到达U1的④脚，对U1的振荡输出进行控制，实现保护目的。

图6-23 典型机顶盒的开关电源电路（东仕IDS—2000F）
