10.1.3继续！了解低频信号处理电路的特征

低频信号处理电路主要是对音频信号、传感信号、控制信号等低频信号进行转换、处理，其中，以音频信号的处理最为普遍。音频信号处理电路是非常典型且重要的低频信号处理电路，如音量控制电路、音调控制电路、立体声控制电路等都属于低频信号处理电路。

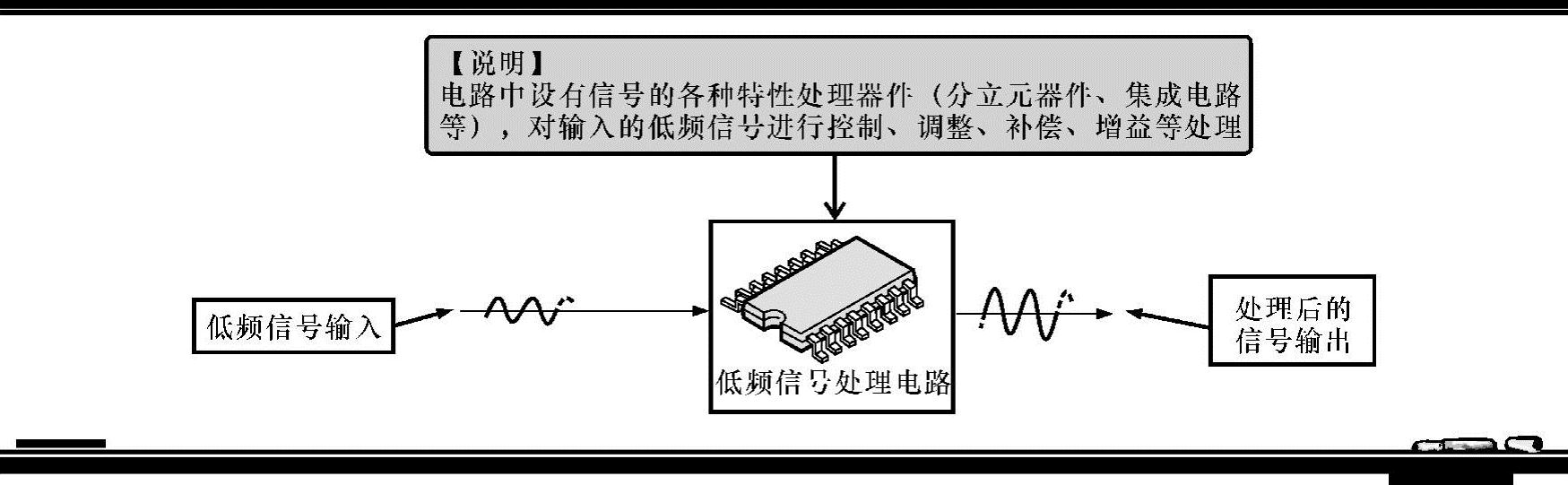

低频信号处理电路最基本的特点是通过电路中的信号处理器件，对输入的低频信号进行控制、调整、补偿、增益等处理，最终使输出信号满足电路的需求。低频信号处理电路的特征如图10-5所示。

图10-5 低频信号处理电路的特征

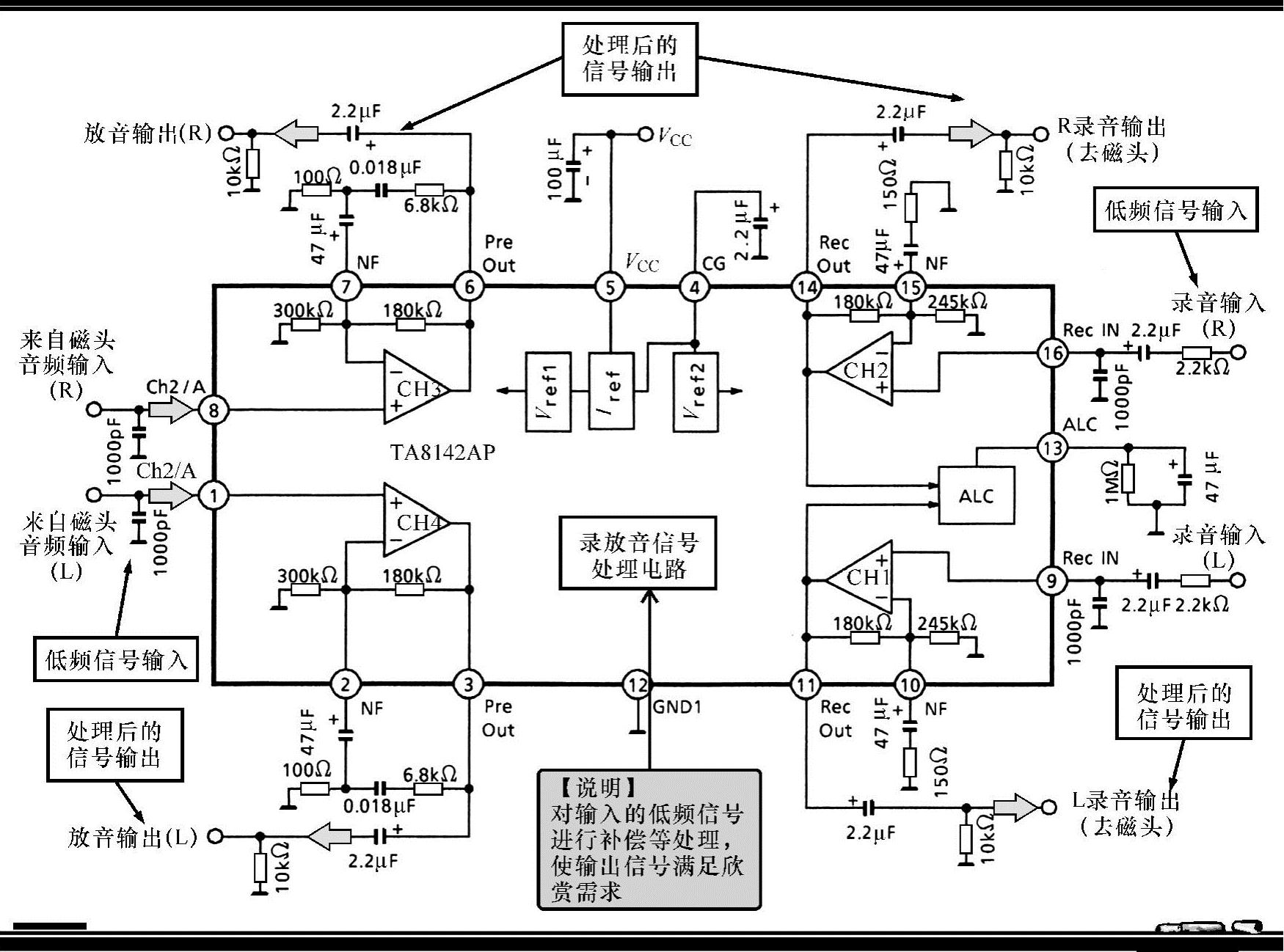

图10-6所示为一种录放音信号处理电路，该电路的放大器主体被集成在芯片TA8142AP中，通过改变芯片外接的元器件改变电路的性能。

图10-6 一种录放音信号处理电路

从图10-6可见，集成电路TA8142AP中有四个运算放大器，CH1和CH2为双声道录音放大器，CH3和CH4为双声道放音放大器。

录音时，音频信号分别从集成电路的⑨脚和（16）脚输入，经放大后分别从（11）脚和（14）脚输出送往录音磁头。由于在录音过程中，存在很严重的高频损坏，因而录音放大器需要大幅度的补偿高频，因而，（11）脚和⑩脚之间的负反馈电路属于高频补偿元件，它同（14）脚与（15）脚之间的反馈元件功能相同。

放音时，双声道磁头输出的信号分别加到集成电路的⑧脚和①脚，经内部的CH3和CH4运算放大器放大后，分别由⑥脚和③脚输出，由于放音时，磁头输出的信号与磁通的变化率成正比，即与放音信号的频率成正比，高频信号会比较强，因而放音放大器需要大幅度的补偿低频，为此在③脚和②脚之间，以及⑥脚和⑦脚之间设置低频补偿电路，即RC负反馈电路，用以补偿低频，使输出的信号符号人们的欣赏效果。
