11.3.7搞定对“FM收音电路中的混频电路”的识图分析

对于FM收音电路中的混频电路的识读，一般需要我们先熟悉实际电路结构组成，然后找到电路中的核心元器件，查找其核心元器件的功能结构或内部结构框图，最后，依据核心元器件的功能结构完成对整体电路的识读。

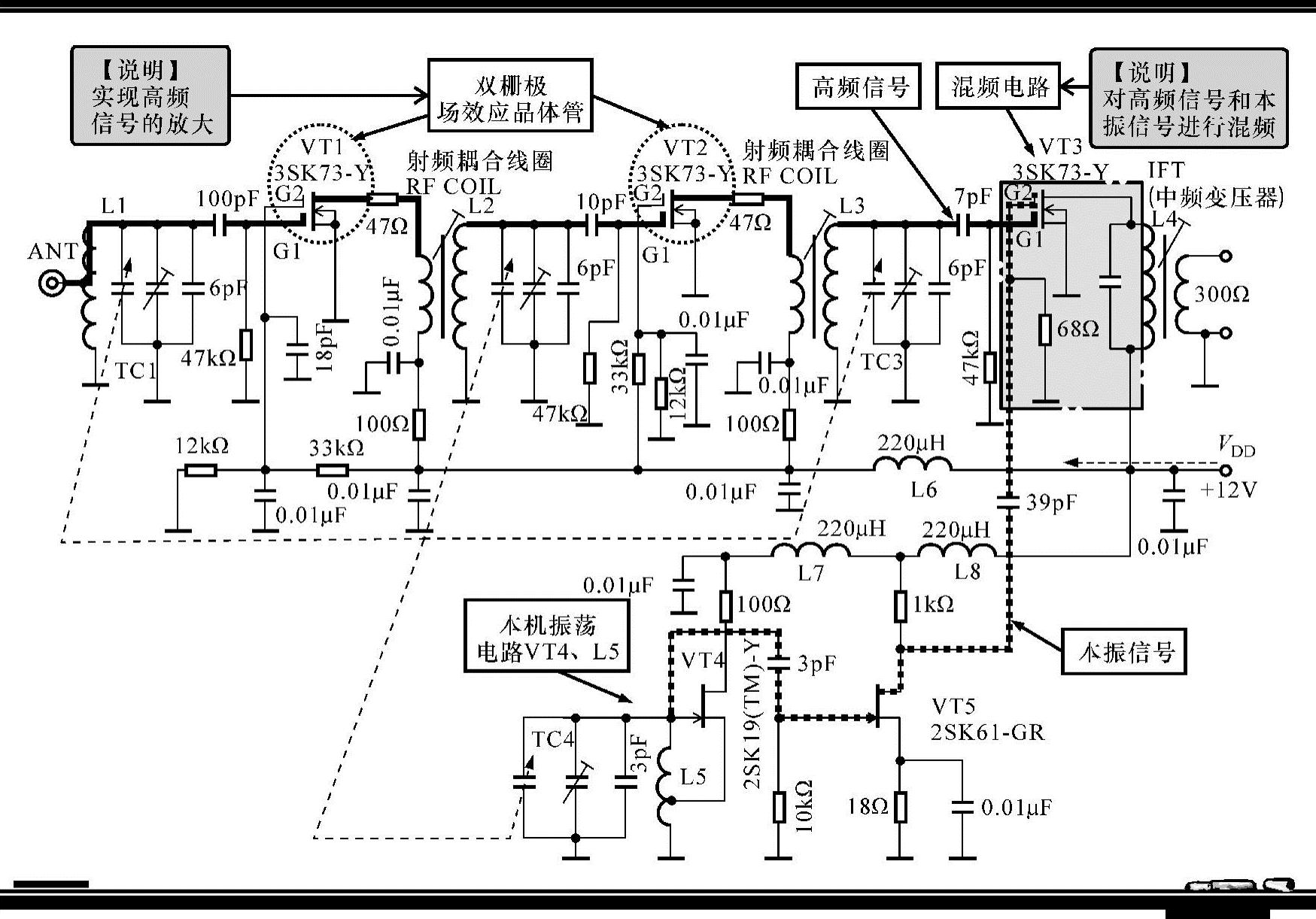

图11-23所示为典型的FM收音电路。可以看到，该电路中主要是由两级双栅极MOS场效应晶体管（VT1、VT2）构成的高频信号放大电路、混频电路VT3，本机振荡器VT4等部分构成的。

图11-23 典型的FM收音电路

结合电路中关键元器件的功能特点，对该电路的识图过程如下：

由输入端子输入的高频信号分别经两级高频放大电路（VT1、VT2）后，送到混频电路VT3的第一栅极（G1）。

VT4产生的本机振荡信号经VT5放大后加到混频级场效应晶体管VT3的第二栅极（G2）上。

高频信号和本振信号经混频电路混频后形成的中频信号，由中频变压器（L4）选频后输出。
