2.3.1看一看电感器的图形符号

2.3.1 看一看电感器的图形符号

在实际电子产品或设备中，电感器以其实际的外部形态安装在各种各样的电路板上，而在对应于该电子产品或设备的电子电路图中，电感器则用专用的图形符号代替，电路板上的电感器与电子电路图中的图形符号一一对应，如图2-11所示。

1.识别电感器的图形符号

图2-12所示为普通电感器在电子电路图中的图形符号，又称电路符号。可以看到，它主要由几个半圆形的粗线和两根引出线构成，几个半圆形的粗线就是电感器的图形符号（相当于电感器内部线圈的外形简化图），两根引出线相当于电感器的两个引脚，由图形符号两端伸出，与电路图中的电路线连通，构成电子线路。

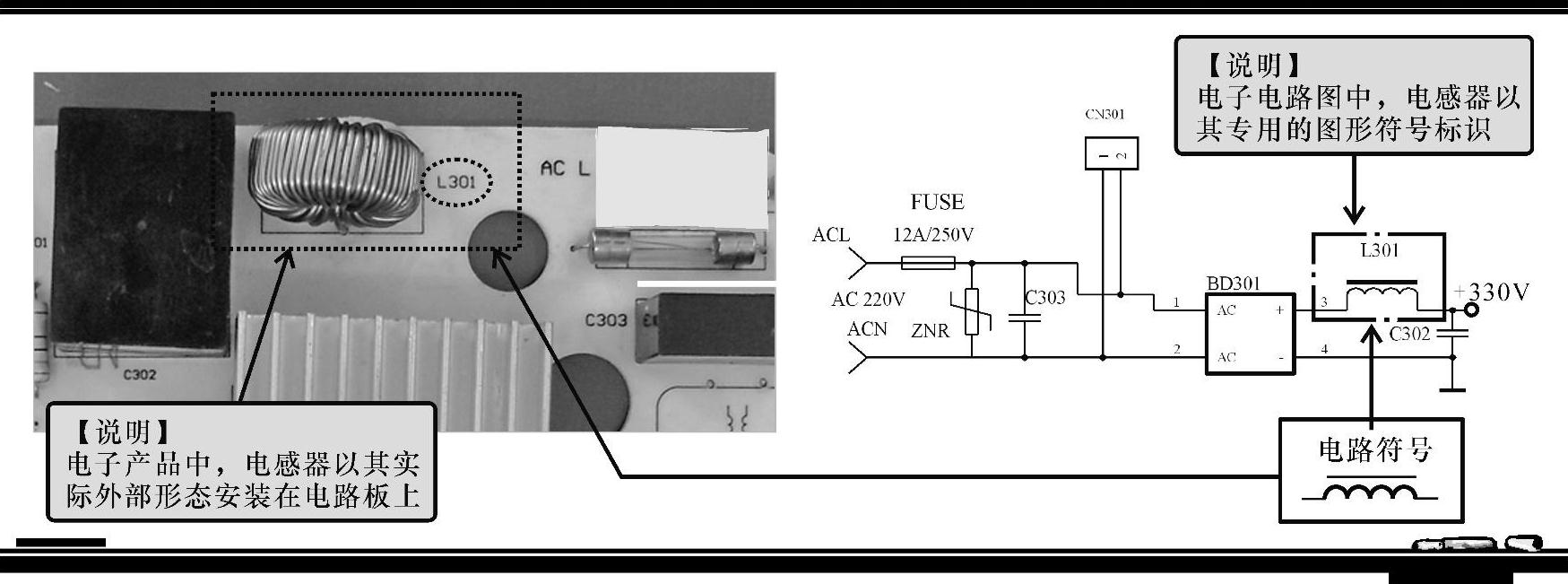

图2-11 电路板上的电感器与电子电路图中的图形符号一一对应

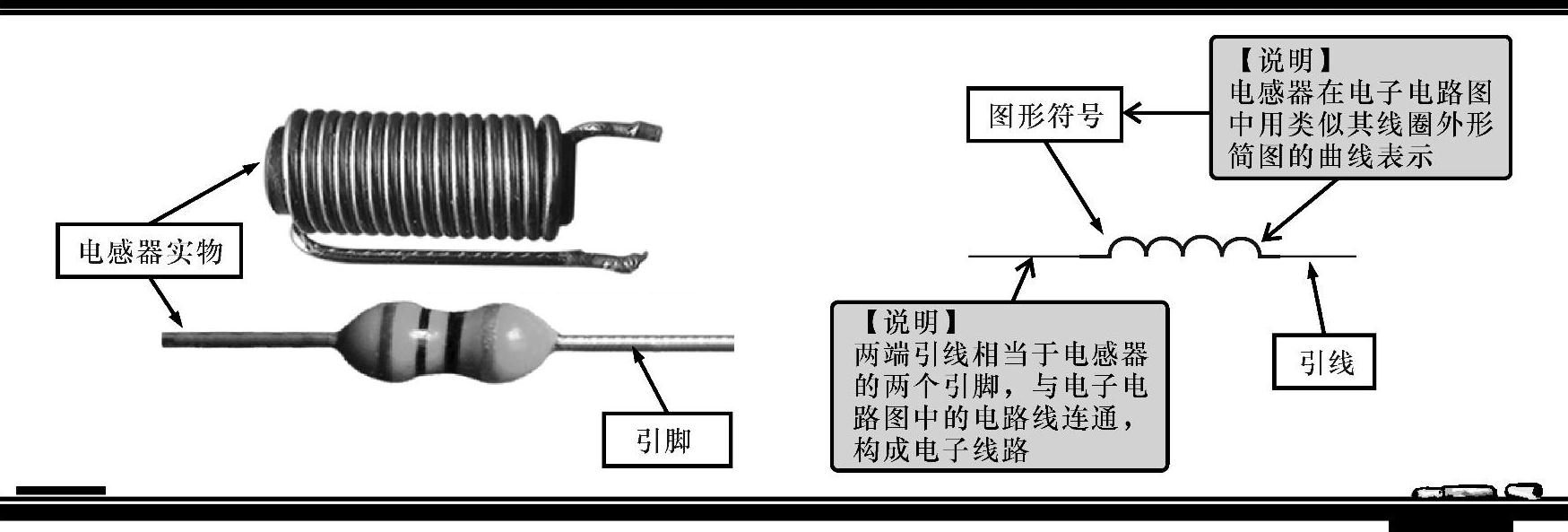

图2-12 普通电感器在电子电路图中的图形符号

2.认识不同类型电感器的图形符号

在实际应用中，电感器的类型多种多样，相对应的图形符号也有所区别，因此，了解不同类型的电感器的图形符号，对准确识别出电子电路图中电感器的类型有重要意义。

常见电感器的图形符号、外形及功能如表2-3所列。

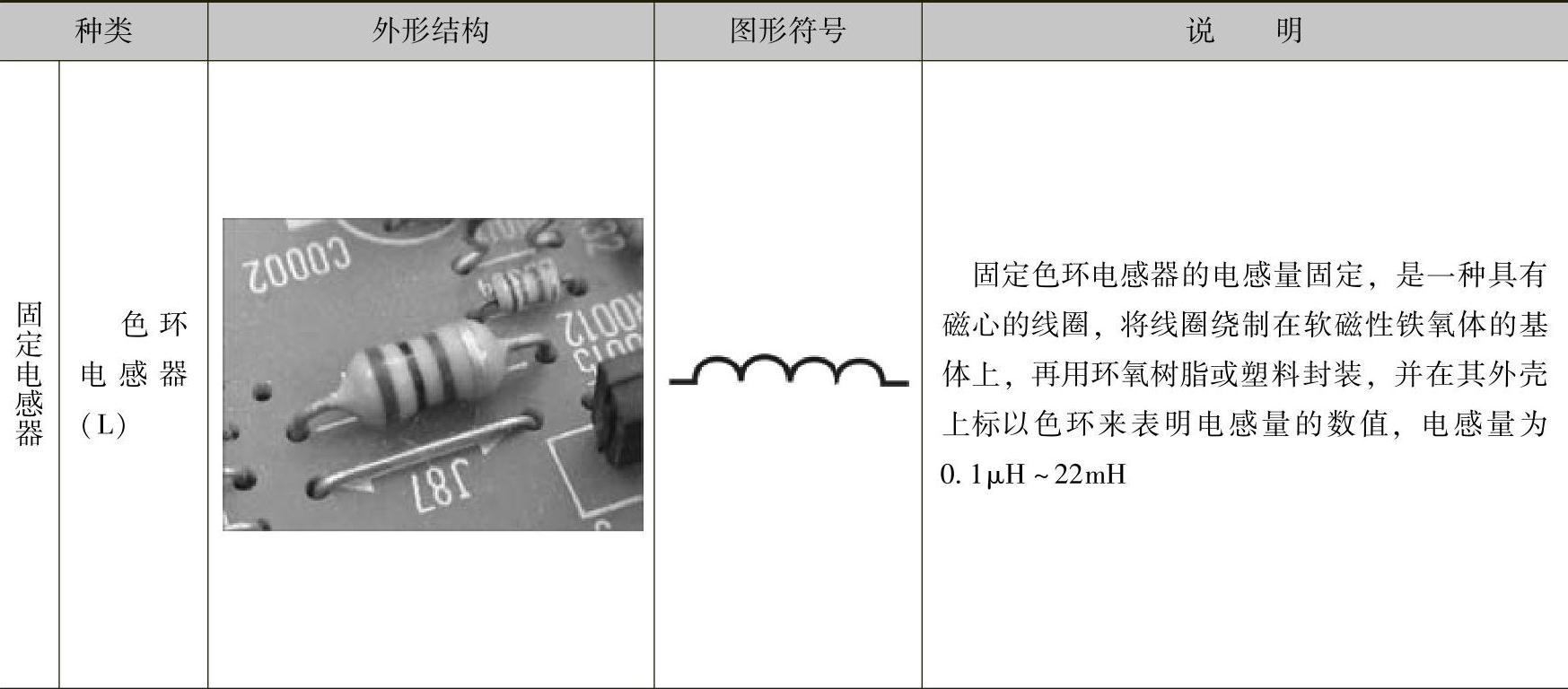

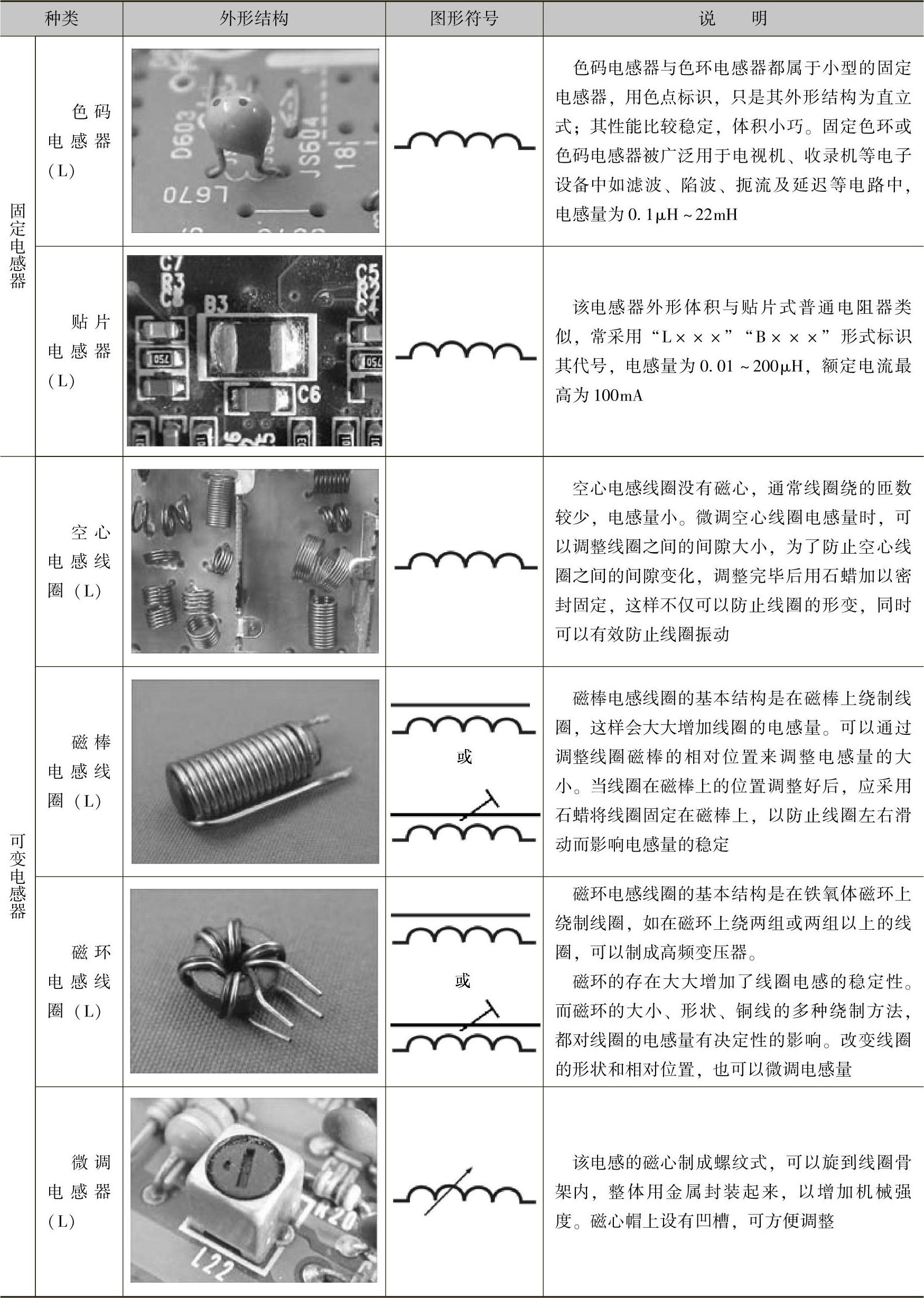

表2-3 常见电感器的图形符号、外形及功能

（续）
