12.3.3轻松搞定对针式打印机走纸驱动电路的识读分析

走纸驱动电路用来带动针式打印机中的稿件运动，使稿件在打印机中的移动与打印头打印保持同步。在对该电路进行识读时，要在对各功能部件在电路中的作用充分了解后，再对走纸驱动电路的信号流程进行识读分析。

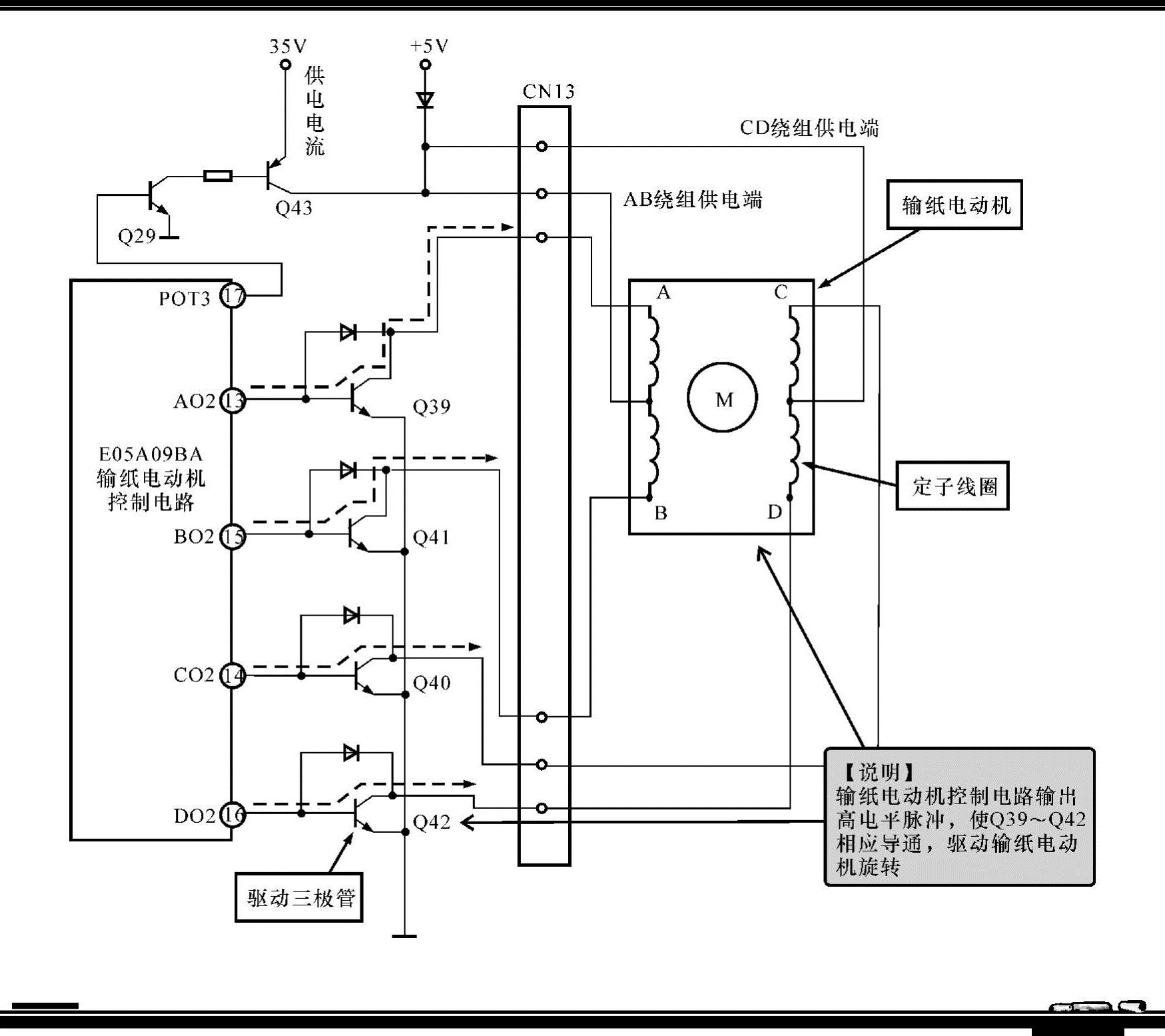

图12-24所示为典型针式打印机走纸驱动电路的识读分析。该电路主要由输纸电动机、驱动三极管Q39～Q42、输纸电动机驱动电路E05A09BA等组成的。

找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：输纸电动机是一种四相驱动方式的电动机，工作时+35V电压分别加到两组定子线圈的中心抽头上，每个绕组的输出端A、B、C、D分别接到四个三极管Q39～Q42的集电极，其中任何三极管导通都会使相应绕组中有电流产生。

输纸电动机控制电路按时间顺序输出高电平脉冲，使Q39～Q42按相应顺序导通，这样就使定子线圈产生出旋转磁场，输纸电动机旋转。

图12-24 典型针式打印机走纸驱动电路的识读分析
