2.6.1看一看场效应晶体管的图形符号

2.6.1 看一看场效应晶体管的图形符号

在实际电子产品或设备中，场效应晶体管以其实际的外部形态安装在各种各样的电路板上，而在对应于该电子产品或设备的电子电路图中，场效应晶体管则用专用的图形符号代替，电路板上的场效应晶体管与电子电路图中的图形符号一一对应，如图2-26所示。

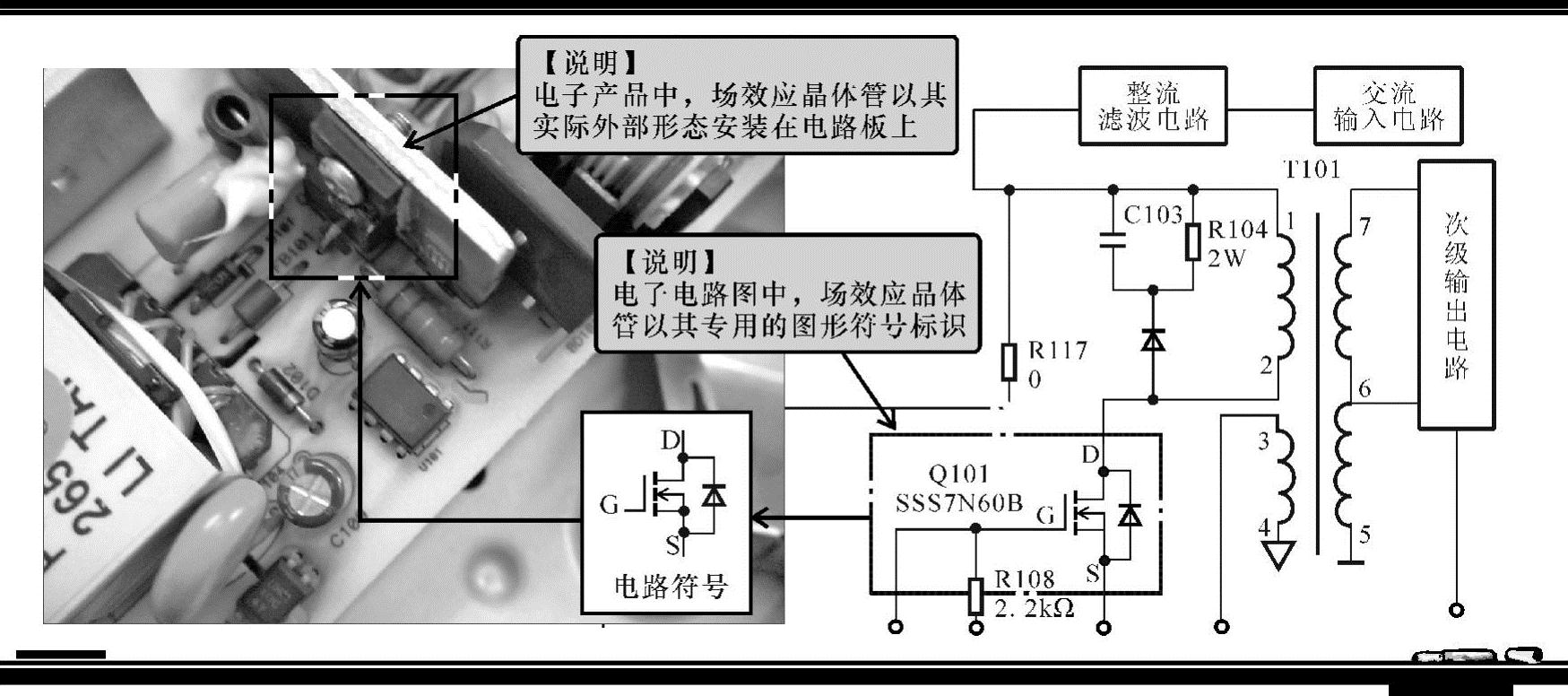

图2-26 电路板上的场效应晶体管与电子电路图中的图形符号一一对应

1.识别场效应晶体管的图形符号

图2-27所示为普通场效应晶体管在电子电路图中的图形符号，又称电路符号。可以看到，它主要由代表三个电极的三根线构成，带有箭头的一根线为栅极（G），另外两根平行的线分别为源极（S）和漏极（D），三根引线分别与电路图中的电路线连通，构成电子线路。

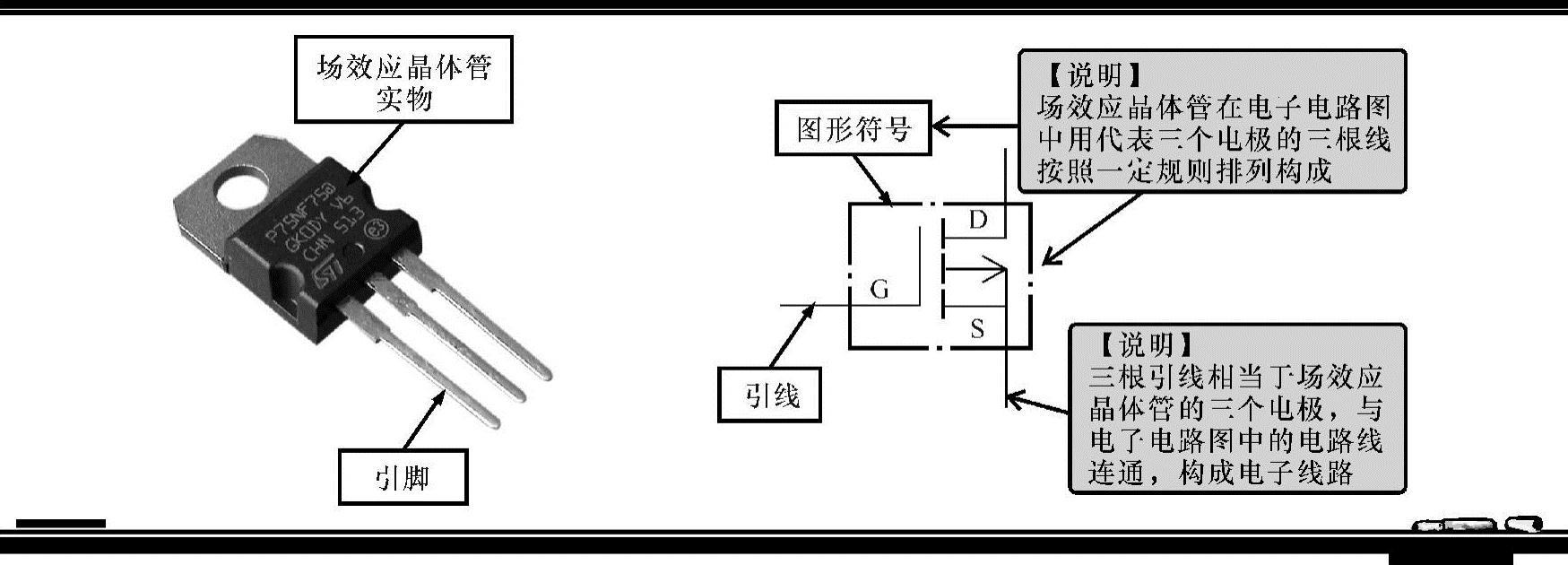

图2-27 普通场效应晶体管在电子电路图中的图形符号

2.认识不同类型场效应晶体管的图形符号

在实际应用中，场效应晶体管的类型多种多样，相对应的图形符号也有所区别，因此，了解不同类型的场效应晶体管的图形符号，对准确识别出电子电路图中场效应晶体管的类型有重要意义。

常见场效应晶体管的图形符号、外形及功能如表2-6所列。

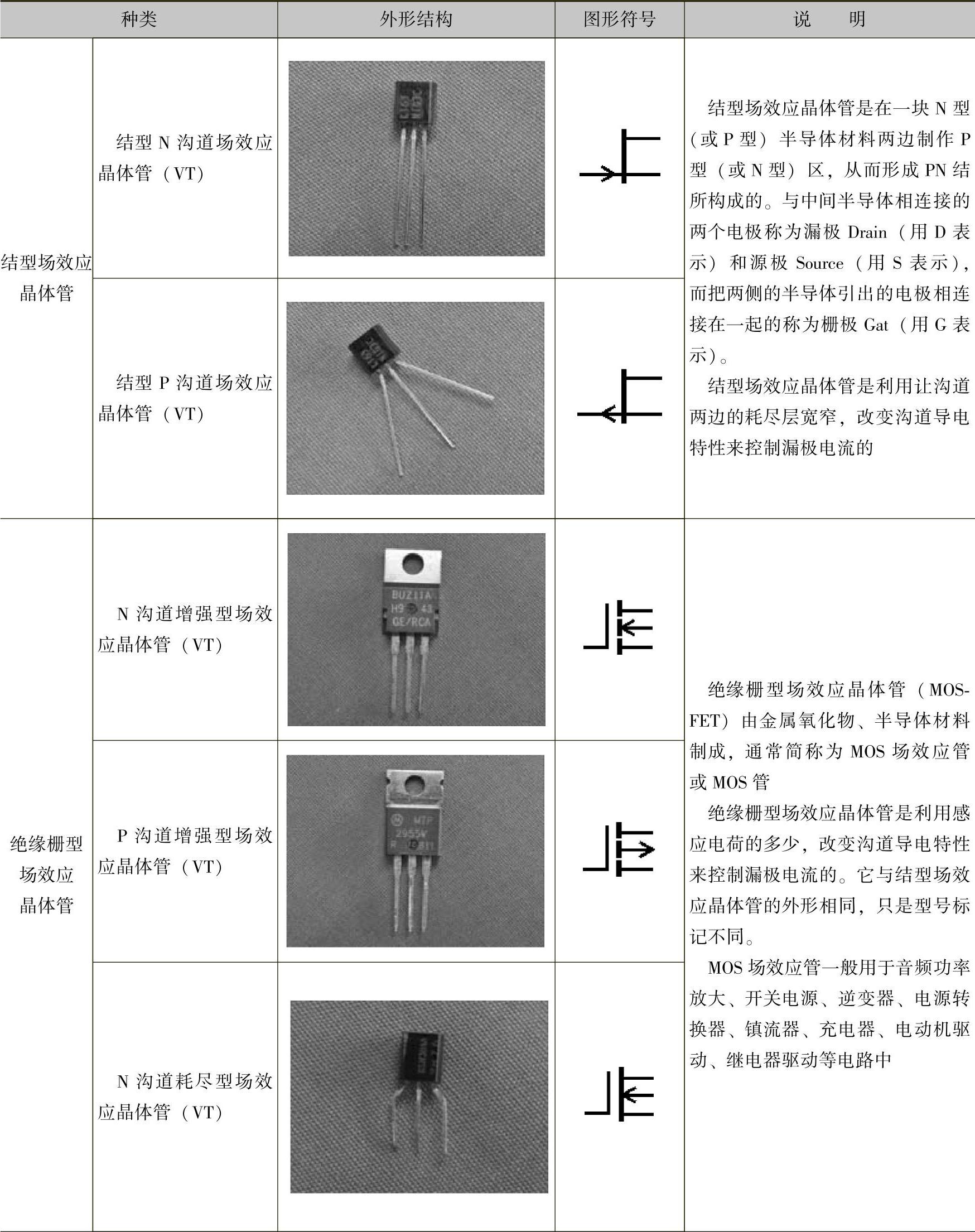

表2-6 常见场效应晶体管的图形符号、外形及功能

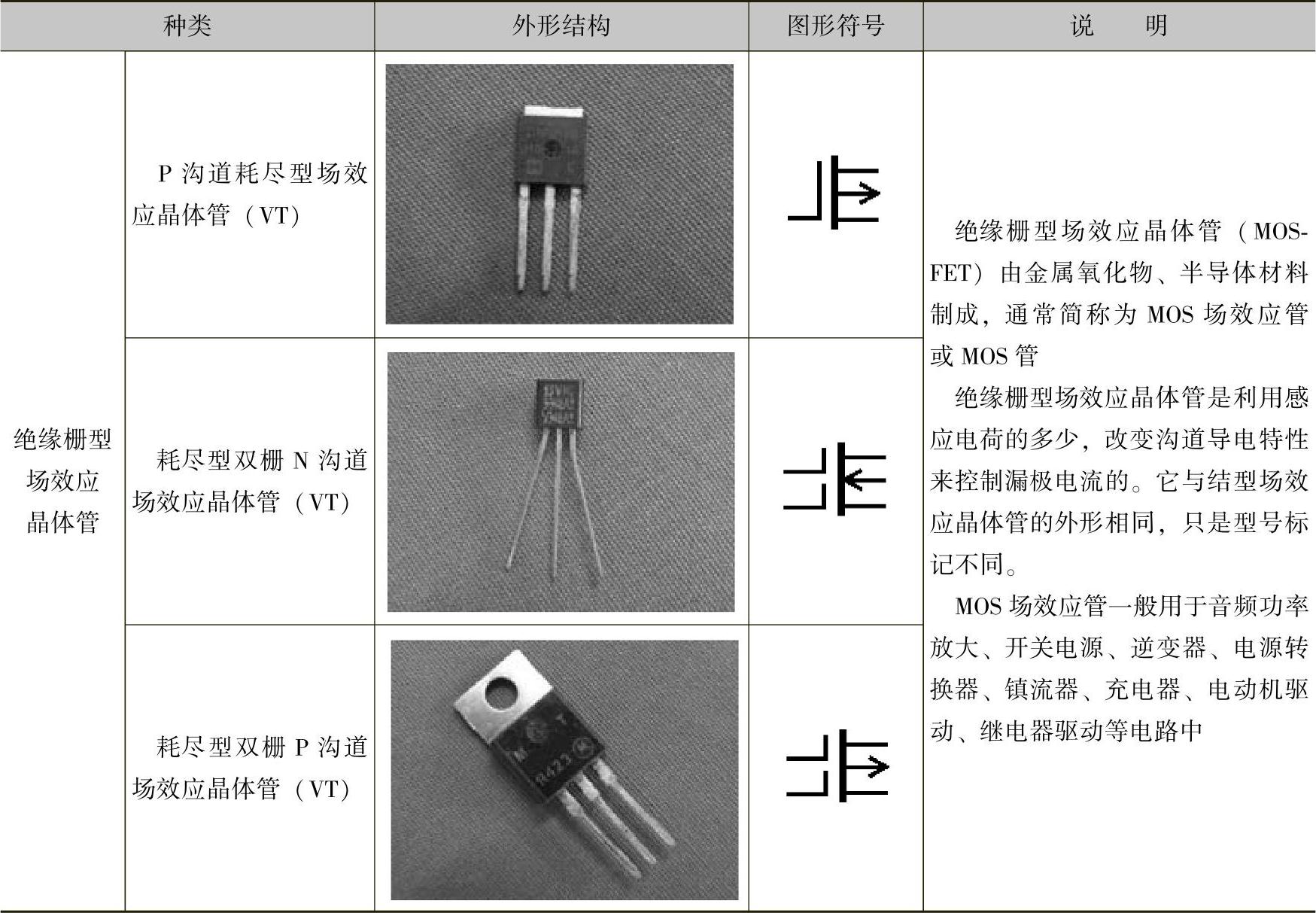

（续）
