7.3.1搞定对“音频A/D转换电路”的识图分析

对于音频A/D转换电路的识读，我们应先了解电路的结构组成，然后根据电路中各种关键元器件的作用、功能特点，对电路的信号流程进行分析。下面，我们将通过实例详细介绍音频A/D转换电路识读方法。

图7-14所示为一款典型的音频A/D转换电路。可以看到，该电路主要是由A/D转换器CS5333及外围电路构成的，该电路常用在数码产品中，将话筒或音频信号转变成数字信号进行处理和存储。

结合电路中关键元器件的功能特点，对该电路的识图过程如下：

当音频A/D转换器CS5333满足工作条件后，开始进入工作状态。来自前级电路的模拟音频信号（L、R）经音频A/D转换器CS5333的（14）脚和（13）脚输入，经内部进行放大，和低通滤波器、比较器、数字滤波器以及HPF处理后，由串行数字输出通道输出数字音频信号，送往后级数字音频信号处理电路中。

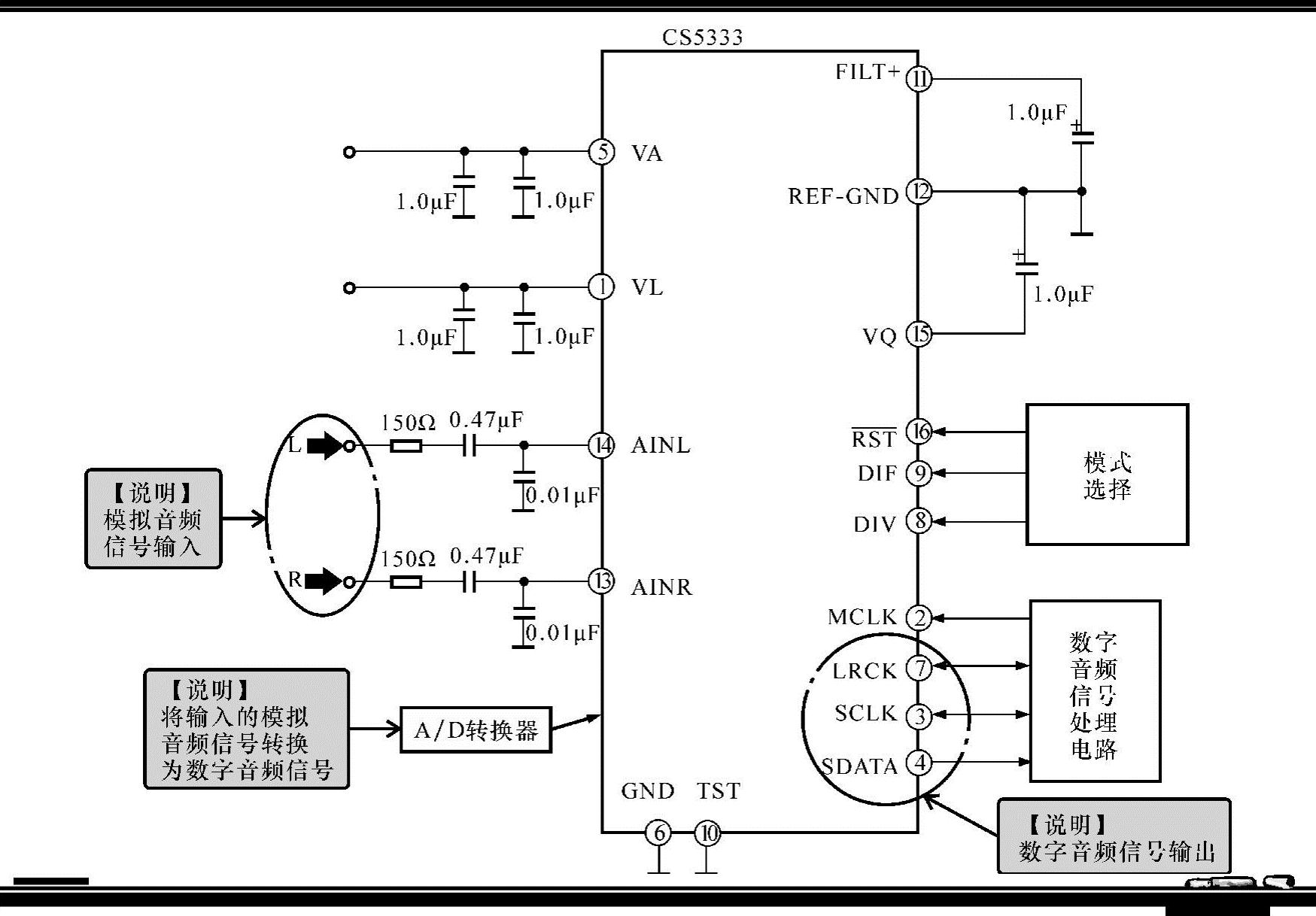

图7-14 一款典型的音频A/D转换电路

【资料】

CS5333是一种高性能24bit、96kHz立体声A/D转换器，其内部功能框图如图7-15所示。了解其内部结构，对识图和深刻理解A/D转换的过程很有帮助。

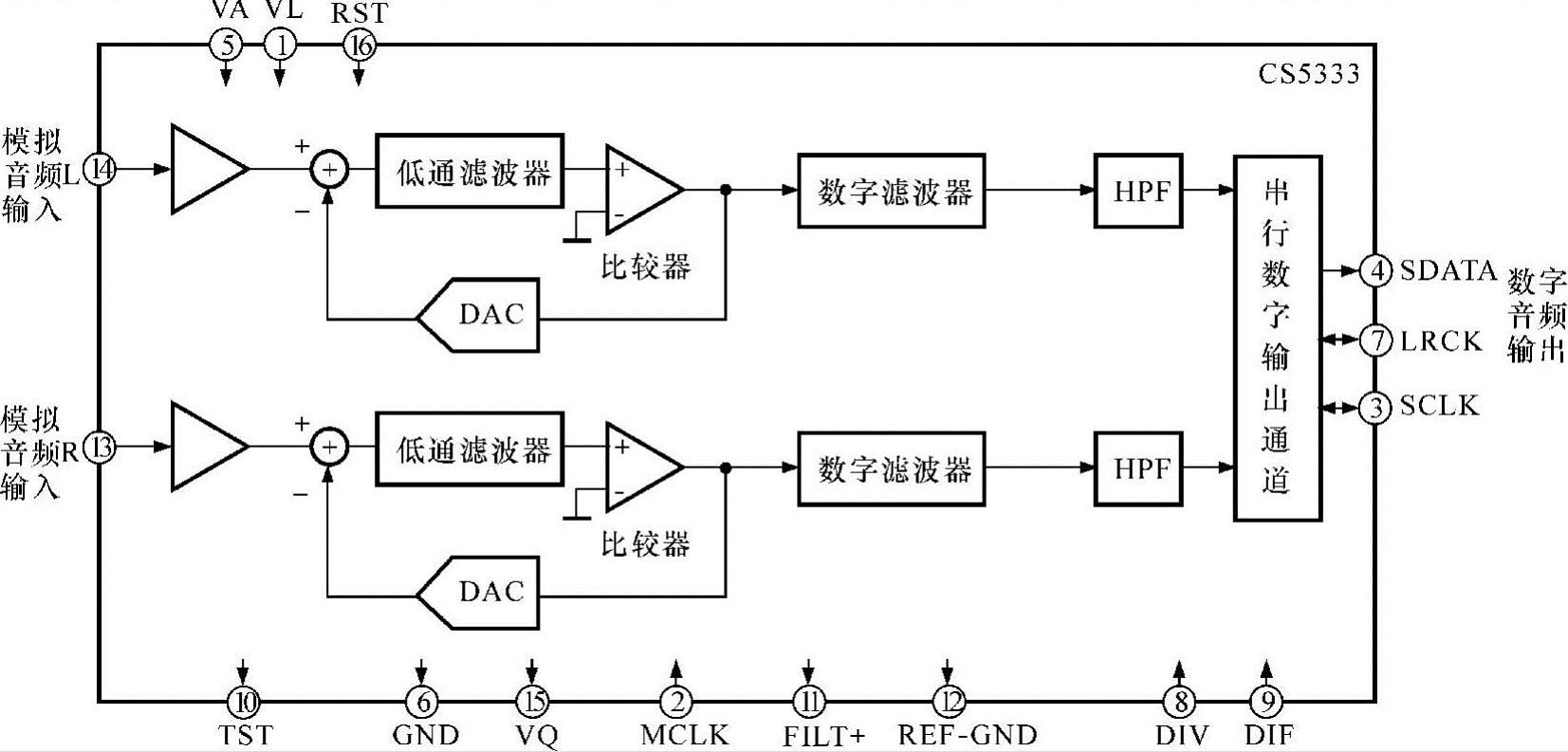

图7-15 CS5333的内部功能框图
