12.2.7轻松搞定对DVD影碟机AV解码电路的识读分析

DVD影碟机的AV解码电路主要用来对音频、视频信号进行处理，对该电路进行识读时，要根据主要元器件的功能和信号流程将电路简单化，理清主要信号流程的走向。

图12-20所示为S830GK型DVD机AV解码电路的识读分析。该电路主要由AV解码电路IC8001、程序存储器IC8651、图像存储器IC8051以及外围元器件等组成。

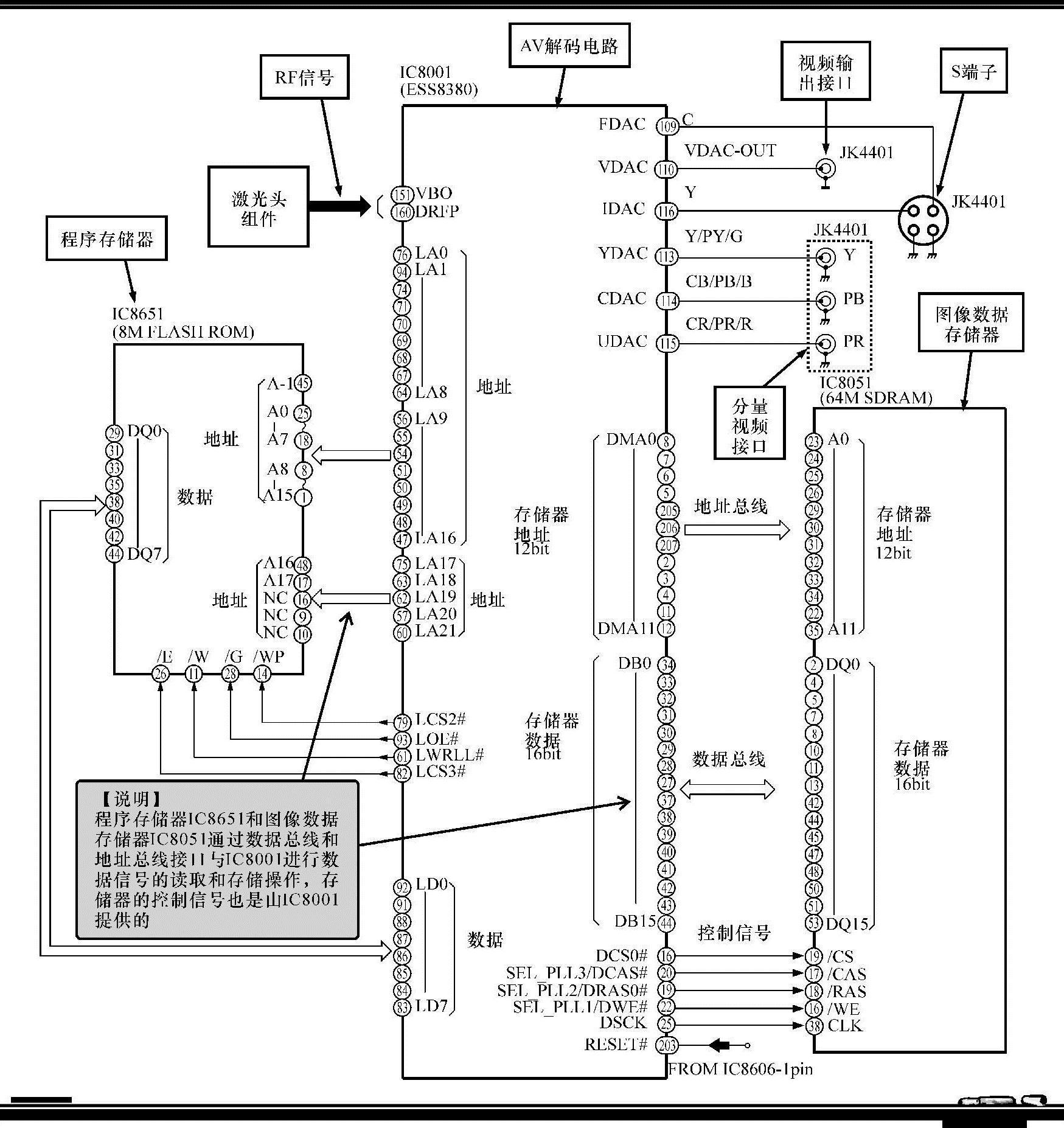

图12-20 S830GK型DVD机AV解码电路的识读分析

找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：由激光头组件送来的RF信号经AV解码芯片IC8001的（151）、（160）脚送入芯片内部进行解码。AV解码芯片将处理后的信号经（109）脚输出色度信号、（116）脚输出亮度信号，送往S端子接口中；（110）脚输出复合视频信号，送往视频输出接口中；（113）脚～（115）脚输出分量视频（Y、PB、PR）信号，送往视频输出电路中。

程序存储器IC8651和图像数据存储器IC8051通过数据总线和地址总线接口与IC8001进行数据信号的读取和存储操作，存储器的控制信号也是由IC8001提供的。
