12.2.3轻松搞定对小型数码影音产品的音频信号放大器电路的识读分析

音频信号放大器电路是将音频信号进行功率放大，用以驱动扬声器或耳机工作的电路，该电路通常接在音频信号处理电路之后，在影音产品中十分常见。对该电路进行识读时要根据核心芯片的引脚功能和音频信号流程进行分析，最终完成对音频信号放大器电路的识读。

图12-12 典型MP4播放器音频D/A转换器电路的识读分析

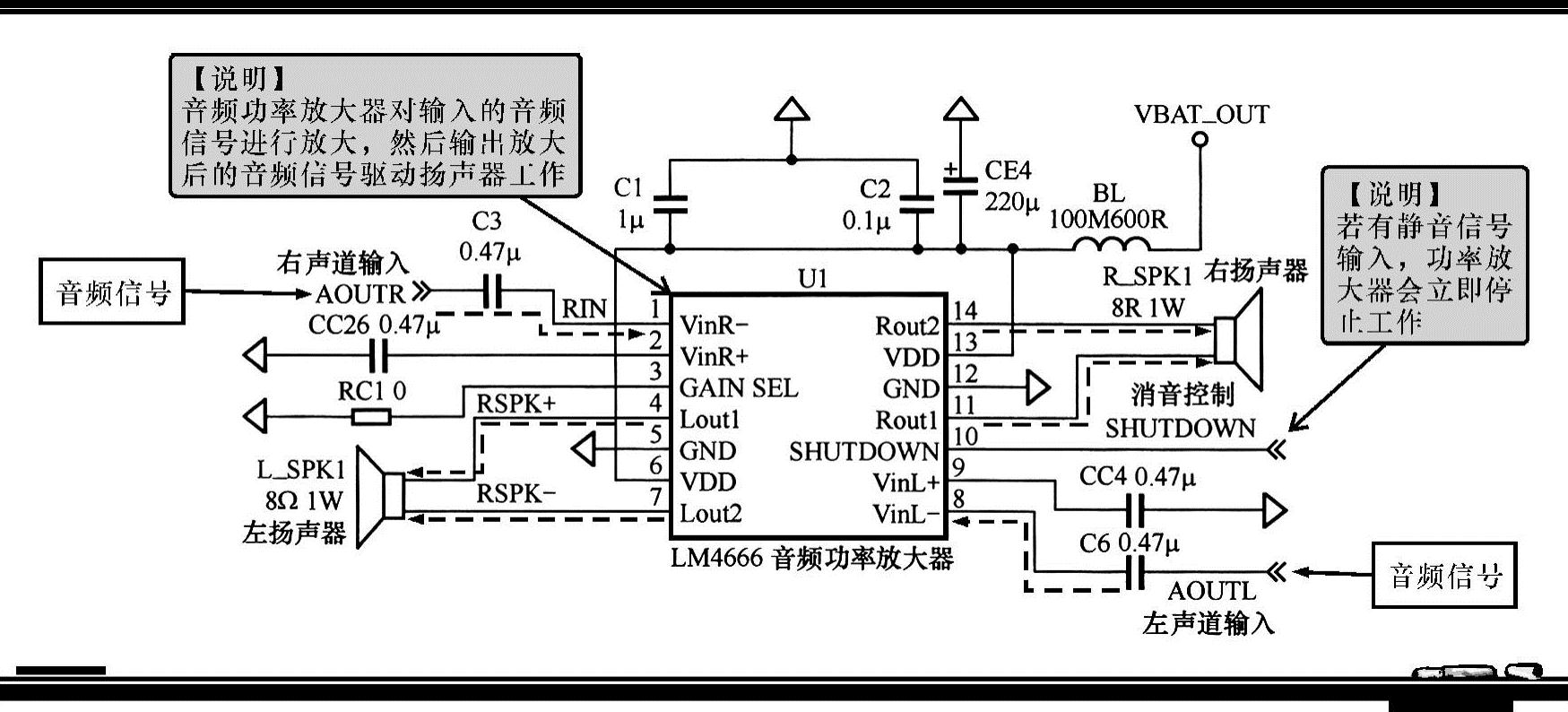

图12-13所示为双声道立体声音频功率放大器电路的识读分析。该电路主要由音频功率放大器U1、左右扬声器以及电阻器、电容器、电感器等外围元件组成。该电路主要应用于小型数码影音播放器中。

找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：立体声音频信号（L、R）分别从U1的⑧、①脚输入，经内部的双声道功率放大后分别由④、⑦和（11）、（14）脚输出去驱动两个扬声器工作。

U1的⑩脚为消音控制端，该脚有静音信号输入时，电路立即停止输出音频信号。

图12-13 双声道立体声音频功率放大器电路的识读分析
