7.3.3搞定对“数字信号接口电路中的D/A转换电路”的识图分析

对于数字信号接口电路中的D/A转换电路的识读，我们应先了解电路的结构组成，然后根据电路中各种关键元器件的作用、功能特点，对电路的信号流程进行分析。下面，我们将通过实例详细介绍数字信号接口电路中的D/A转换电路识读方法。

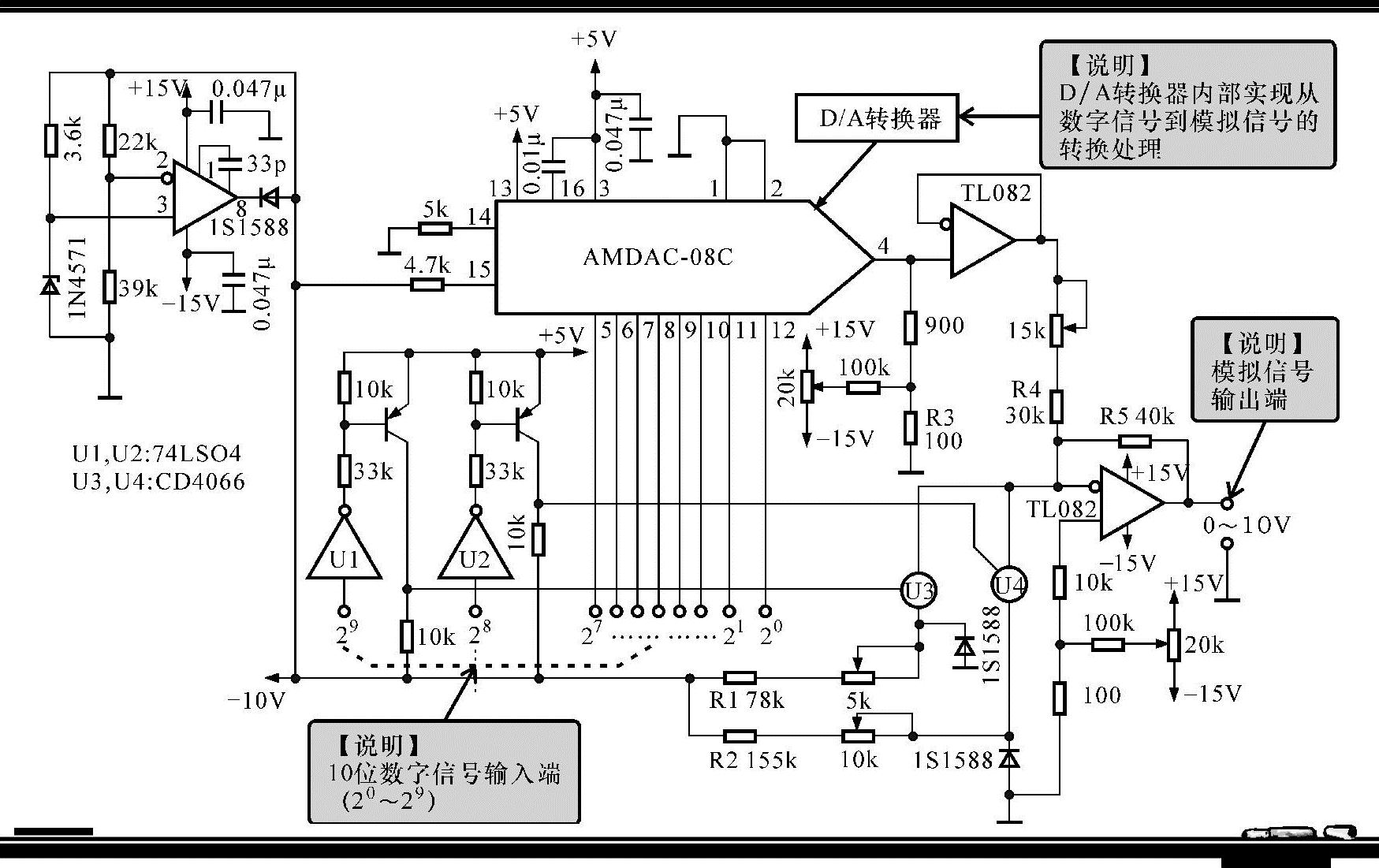

图7-18所示为典型数字信号接口电路中的D/A转换电路，该电路主要是由10bit的D/A转换器AMDAC-08C及外围元器件构成的。

结合电路中关键元器件的功能特点，对该电路的识图过程如下：

接通电路电源，满足D/A转换器（AMDAC-08C）的基本工作条件后，该D/A转换器进入准备工作状态。

10bit数字信号首先经接口送到D/A转换器AMDAC-08C的数字信号输入端（⑤～（12）脚），在转换器内部进行从数字信号到模拟信号的转换处理，经转换后由AMDAC-08C的④脚输出模拟信号，再经两级运算放大器TL082缓冲放大后输出模拟信号（0～10V）。

图7-18 典型数字信号接口电路中的D/A转换电路
