3.1.3电阻器串并联电路要如何识读

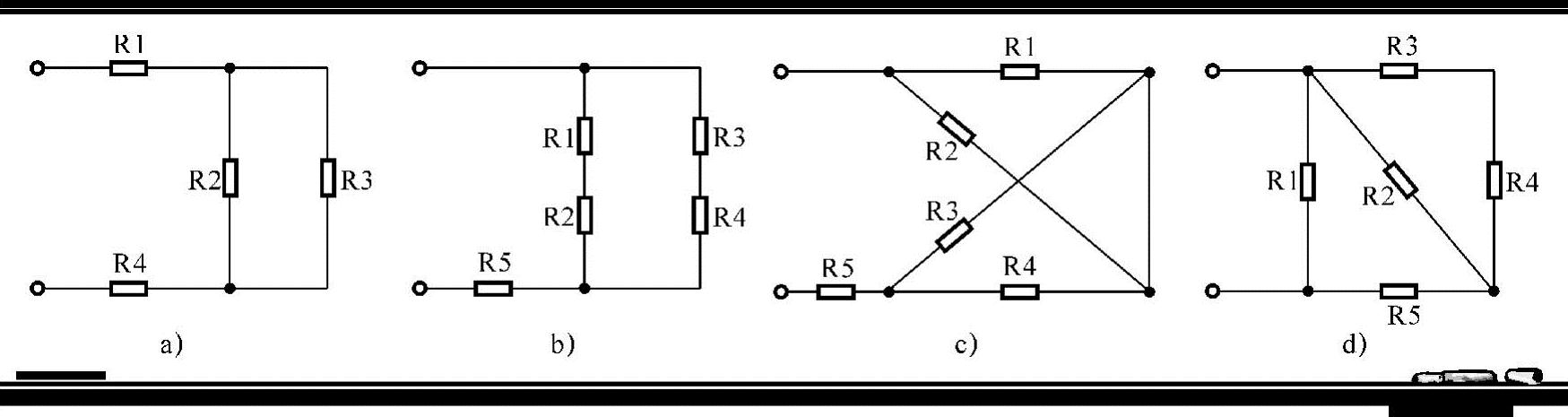

在一个电路中，既有电阻器串联又有电阻器并联的电路，称为电阻器串并联电路，又称混联电路，该电路同时具备电阻器串联和并联的特点。下面我们就来对电阻器串并联电路的识读进行学习。电阻器串并联电路的形式很多，应用广泛。图3-10所示为几种电阻器串并联电路的样式。

图3-10 几种电阻器串并联电路的样式

分析这些电路时应对电路结构进行简化。首先计算出并联部分的总电阻值，然后将并联部分的电阻值加上串联部分的电阻值，就得到了这个串并联电路的总电阻值，进而其他部分参数也都可以计算出来了。

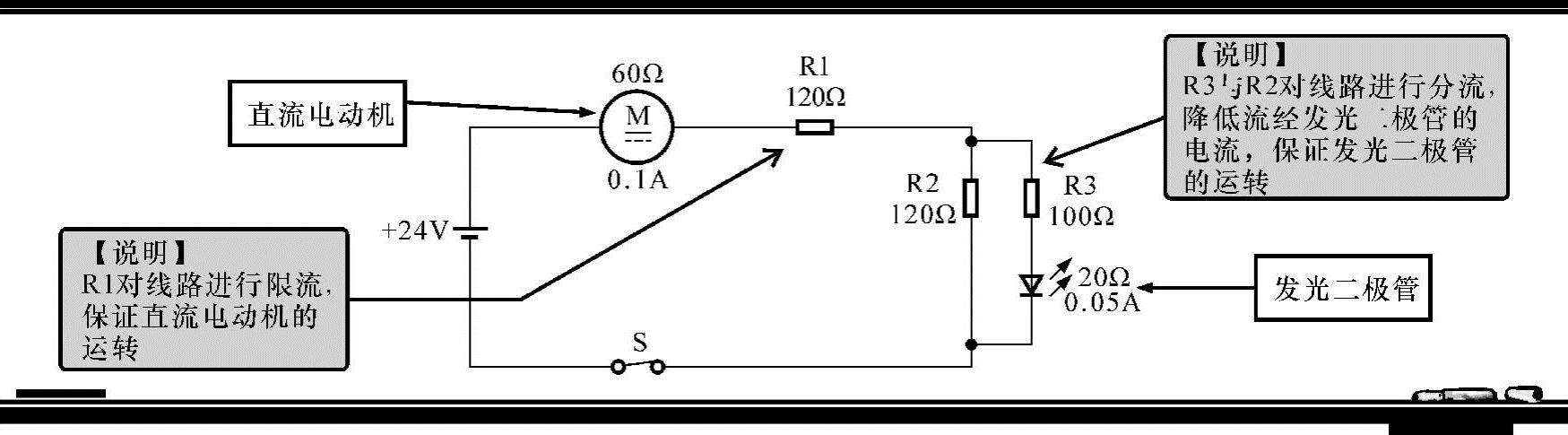

图3-11所示为电阻器串并联电路的典型应用。在该电路中，电阻器R3、R2并联后与R1串联，R1对线路进行限流，保证直流电动机的正常运转；R2和R3对线路进行分流，降低R3支路的电流，保证发光二极管能够正常点亮。

图3-11 电阻器串并联电路的典型应用
