7.2.2搞定对“变频空调器中交流电压/直流电压变换电路”的识图分析

对于变频空调器中交流电压/直流电压变换电路的识读，我们应先了解电路的结构组成，然后根据电路中各种关键元器件的作用、功能特点，对电路的信号流程进行分析。下面，我们将通过实例详细介绍变频空调器中交流电压/直流电压变换电路识读方法。

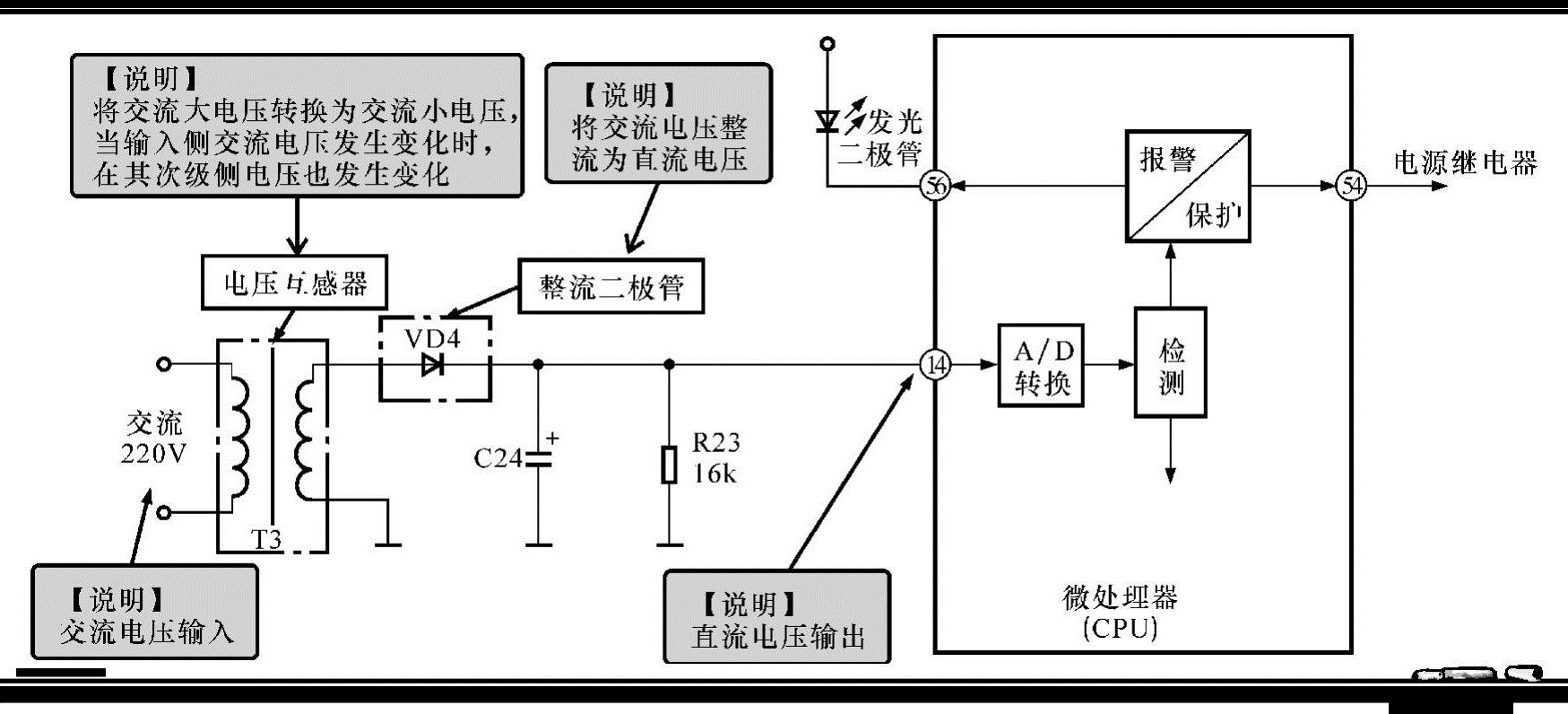

图7-11所示为典型变频空调器中的电压检测电路。可以看到，该电路主要是由电压互感器以及整流二极管VD4等组成的。

图7-11 典型变频空调器中的电压检测电路

结合电路中关键元器件的功能特点，对该电路的识图过程如下：

220V交流电压经电压互感器（变压器T3）输入，然后电压互感器T3次级输出一个交流低电压作为电压检测端，经VD4半波整流以及R23、C24滤波之后，由微处理器（14）脚进行检测。

当交流输入电压高于260V或低于160V时，T3输出经VD4整流后的直流电压也会相应升高，该电压经CPU识别处理后，将进行报警并进行待机保护。

【资料】

图7-11所示电路输入侧为交流220V电压，经过电路转换后，在微处理器引脚处体现的参数值是直流电压的变化，因此我们将这个电路看作为交流电压到直流电压的变换电路。
